Γεννήτρια κενού πολλαπλών σταδίων σειράς PBM/PBX

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Στοιβαζόμενη γεννήτρια κενού τύπου Piab

Μάρκα: SOLH by Richge Technology | Εξαιρετικά λεπτή στοιβαζόμενη γεννήτρια κενού Venturi 2 σταδίων

1. Επισκόπηση προϊόντος

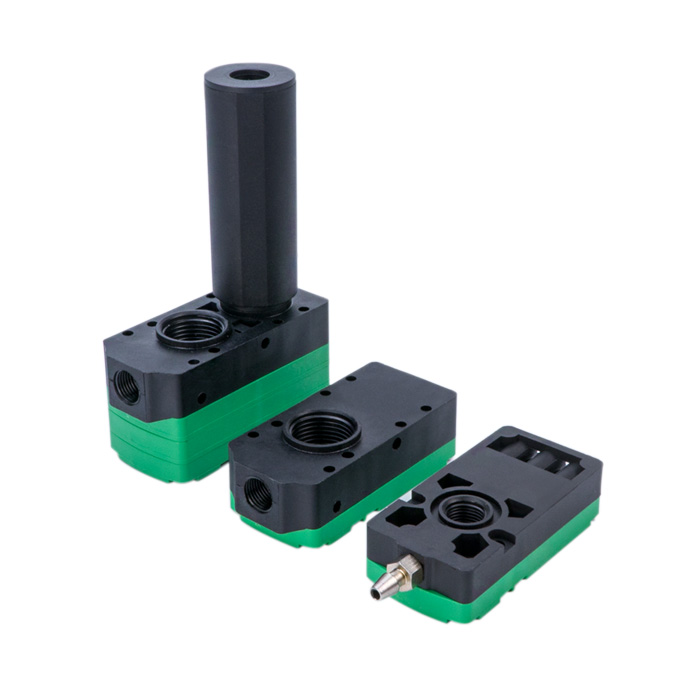

   Τα PBM / PBX είναι μίνι γεννήτριες κενού πολλαπλών σταδίων διάχυσης δύο σταδίων τύπου Piab, γνωστές και ως γεννήτριες κενού πολλαπλής ενέργειας. Υιοθετούν αρθρωτό στοιβαζόμενο σχεδιασμό με εξαιρετικά λεπτό, ελαφρύ σώμα. Το PBM είναι η τυπική ενσωματωμένη έκδοση σιγαστήρα, ενώ το PBX είναι σύνθετος τύπος εξωτερικού σιγαστήρα. Διαθέσιμες τρεις λειτουργικές εκδόσεις: Τύπος Α χωρίς βαλβίδα, Τύπος Β με βαλβίδα τροφοδοσίας, Τύπος C πλήρως ενσωματωμένο μοντέλο πολλαπλής ενέργειας.

  Τοποθέτηση πυρήνα: Συμπαγές αποτύπωμα, χαμηλή κατανάλωση αέρα και μεγάλη ροή αναρρόφησης. Υποστηρίζει πολλαπλή στοίβαξη πολλαπλών στρώσεων με ανεξάρτητο έλεγχο για πολλαπλές βεντούζες. Ιδανικό για ρομπότ EOAT, παλετοποιητικά και πορώδη τεμάχια με βεντούζες αφρού.

      • PBM Standard Mini: Ενσωματωμένο σιγαστήρα, λεπτό σώμα, χαμηλού θορύβου, κατάλληλο για ενιαία μονάδα ή στοιβαγμένη συναρμολόγηση

      • PBX X-mini Σύνθετος Τύπος: Αφαιρούμενο εξωτερικό φυσίγγιο σιγαστήρα, υψηλότερο απόλυτο κενό, μεγαλύτερη ροή και καλύτερη απαγωγή θερμότητας, σχεδιασμένο για συνεχή λειτουργία υψηλού κύκλου

  Διαβαθμίσεις μεγέθους: 5 / 10 / 20 / 30. Ο αριθμός αντιπροσωπεύει την ισοδύναμη ισχύ αντλίας κενού (0,05~0,3 kW). Λειτουργικές εκδόσεις: Μια βασική βαλβίδα τροφοδοσίας χωρίς βαλβίδα, ενσωματωμένη βαλβίδα B, μοντέλο πολλαπλής ενέργειας C (βαλβίδα τροφοδοσίας + βαλβίδα θραύσης + ανίχνευση πίεσης κενού + ρυθμιζόμενο γκάζι θραύσης κενού).

2. Κανόνας κωδικοποίησης μοντέλου

  Παράδειγμα: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Τυπικός τύπος μίνι με ενσωματωμένο σιγαστήρα

￮ PBX: Compound X-mini τύπου με εξωτερικό φυσίγγιο σιγαστήρα

     • 10: Κωδικός μεγέθους (5 /10 /20 /30)

￮ 5: Μικρή μικρή ροή, μικροσκοπικά εξαρτήματα

￮ 10: Μικρή-μέτρια ροή, 3C μικρά μέρη

￮ 20: Μπεστ σέλερ μεσαίας ροής, χαρτοκιβώτιο, μεμβράνη και βεντούζα αφρού

￮ 30: Μεγάλη ροή, πορώδες φύλλο μεγάλης επιφάνειας και παλετοποίηση

     • ΑΛΦΑΒΗΤΟ: Λειτουργική έκδοση

￮ A: Βασική μονάδα χωρίς βαλβίδα, μόνο σώμα γεννήτριας, ελεγχόμενη από εξωτερική ηλεκτρομαγνητική βαλβίδα

￮ Β: Έκδοση μονής βαλβίδας, ενσωματωμένη ηλεκτρομαγνητική βαλβίδα τροφοδοσίας, προαιρετική μονόδρομη βαλβίδα συγκράτησης πίεσης, φυσική απελευθέρωση κενού

￮ C: Πλήρης έκδοση πολλαπλών ενεργειών, βαλβίδα τροφοδοσίας + βαλβίδα διακοπής κενού + ψηφιακός διακόπτης πίεσης κενού + ρυθμιζόμενο γκάζι

     • Κ1: Κωδικός συνδυασμού βαλβίδων, K1 = Κανονικά κλειστή βαλβίδα παροχής + Κανονικά κλειστή βαλβίδα διακοπής

     • 5/6: Τάση πηνίου: 5=DC24V, 6=DC12V

     • L/M: Προδιαγραφές καλωδίου καλωδίου

     • FN: Έξοδος διακόπτη πίεσης (NPN/PNP, μονάδα προαιρετικά kPa/inHg)

  Παράδειγμα παραγγελίας: PBM20-C. Ορισμός: Στάνταρ ενσωματωμένο σιγαστήρα PBM, μέγεθος 20, μοντέλο πλήρους ενέργειας τύπου C, ενσωματωμένη βαλβίδα τροφοδοσίας & διακοπής, ρυθμιζόμενο θραύση κενού και συναγερμός ανίχνευσης κενού.

3. Διαφορά πυρήνα PBM VS PBX

4. Έκδοση A/B/C Σύγκριση λειτουργιών

5. Περίληψη Τεχνικών Προδιαγραφών

  Απόδοση @0,5MPa Πίεση τροφοδοσίας

6. Οδηγός επιλογής

  Επιλέξτε PBM ή PBX

     • ✅ PBM: Περιορισμένος χώρος εγκατάστασης, ρομπότ EOAT, κανονικός διακοπτόμενος κύκλος, δεν απαιτείται προεξέχον σιγαστήρα

     • ✅ PBX: Αφρώδης βεντούζα, πορώδες χαρτοκιβώτιο, μακρά συνεχής λειτουργία, υψηλότερη ροή & απαιτείται κενό

  Επιλέξτε Έκδοση A / B / C

     • ✅ Έκδοση C Multi-Energy: Εφαρμογή ρομπότ, γρήγορη απελευθέρωση απελευθέρωσης + συναγερμός ανίχνευσης εξαρτημάτων που λείπουν, μείωση εξωτερικών βαλβίδων και σωληνώσεων (κατά προτίμηση)

     • ✅ Έκδοση Β: Περιορισμένος προϋπολογισμός, χωρίς απελευθέρωση υπό κενό, τεμάχιο εργασίας που απελευθερώνεται από το ίδιο το βάρος

     • ✅ Έκδοση Α: Σταθερό εξάρτημα με υπάρχουσα εξωτερική ηλεκτροβάνα, χαμηλότερο κόστος προμήθειας

  Λειτουργία πολλαπλής στοίβαξης (Βασικό πλεονέκτημα του PBM/PBX)

     Το PBM5 μπορεί να στοιβάζει έως και 16 επίπεδα. Το PBM10 υποστηρίζει έως και 12 επίπεδα. Το PBX έχει την ίδια δυνατότητα στοίβαξης. Κάθε στρώμα διαθέτει ανεξάρτητο κύκλωμα κενού χωρίς αμοιβαία παρεμβολή, μοιράζοντας μία κύρια παροχή αέρα. Η καλύτερη επιλογή για μονάδες μεταφοράς πολλαπλών σταθμών και πολλαπλών ακροφυσίων.

     Υλικό σφραγίδας: NBR για γενικές συνθήκες. FKM για τρόφιμα ή όξινα/αλκαλικά διαβρωτικά περιβάλλοντα.

7. Πνευματικό κύκλωμα για πολυενεργειακό μοντέλο τύπου C

     Πηγή αέρα → Φίλτρο αέρα AFC (απαγορεύεται η ομίχλη λαδιού) → ρυθμιστής πίεσης AR → Θύρα παροχής αέρα PBM/PBX-C. Θύρα κενού → Φίλτρο κενού ZFC → βεντούζα. Δύο καλώδια σήματος DC24V συνδέονται στο PLC: το ένα για τον έλεγχο της προσρόφησης υπό κενό, το άλλο για τη ρυθμιζόμενη διακοπή του κενού. Σήμα ανάδρασης κενού που χρησιμοποιείται για την ανίχνευση τεμαχίου που λείπει / πέσει.

8. Σημειώσεις λειτουργίας

     • Η παροχή αέρα πρέπει να είναι στεγνή και φιλτραρισμένη, η λιπαντική ομίχλη λαδιού απαγορεύεται. Η μόλυνση του λαδιού θα φράξει τα ακροφύσια δύο σταδίων.

     • Το φίλτρο κενού ZFC πρέπει να εγκατασταθεί στον αγωγό κενού. Η σκόνη φράζει εύκολα τα ακροφύσια και μειώνει τη δύναμη αναρρόφησης.

     • Η κασέτα εξωτερικού σιγαστήρα PBX πρέπει να είναι πλήρως τοποθετημένη. η αφαίρεσή του προκαλεί εξαιρετικά δυνατό θόρυβο.

     • Ρυθμίστε αργά το γκάζι διακοπής κενού τύπου C. Το υπερβολικό άνοιγμα θα απομακρύνει το λεπτό φιλμ και τα τεμάχια εργασίας χαρτιού.

     • Για διάταξη πολλαπλής στοιβαγμένης πολλαπλών μονάδων, μεγεθύνετε τον κύριο σωλήνα παροχής αέρα για να σταθεροποιήσετε την πίεση για όλες τις μονάδες.

     • Ευρεία ανοχή θερμοκρασίας. βεβαιωθείτε ότι δεν υπάρχει παγωνιά στην πηγή αέρα υπό συνθήκες χαμηλής θερμοκρασίας.
