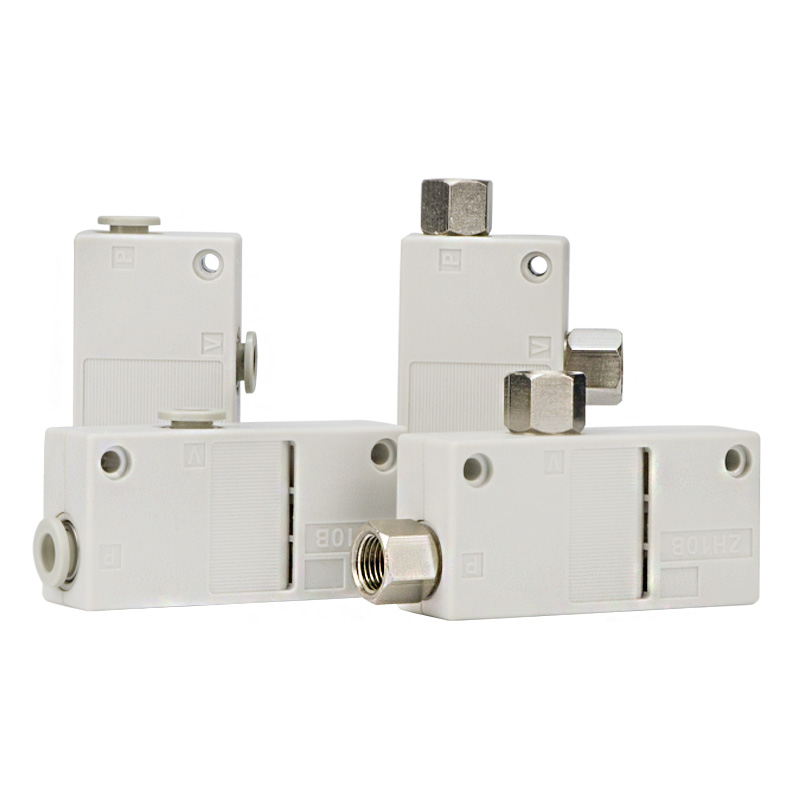

Σειρά ZH‑B Box Type Vacuum Ejector

Σειρά ZH‑B Κιβώτιο τύπου Box Ejector Vacuum | Ενσωματωμένος σιγαστήρας Μονοβάθμια γεννήτρια κενού Venturi

Μάρκα: SOLH by Richge Technology | Ανταλλακτικό Drop-in Συμβατό με εισαγόμενη σειρά ZH‑B

1. Επισκόπηση προϊόντος

     Ο εκτοξευτής κενού τύπου κουτιού ZH‑B υιοθετεί την αρχή Venturi ενός σταδίου με ενσωματωμένο σιγαστήρα στο εσωτερικό του σώματος. Διατηρούνται μόνο δύο θύρες: θύρα τροφοδοσίας SUP και θύρα κενού VAC, χωρίς ξεχωριστή θύρα εξάτμισης. Ο αέρας εξαγωγής εκκενώνεται απευθείας μέσω του ενσωματωμένου σιγαστήρα. Εξαιρετικά απλή εγκατάσταση χωρίς εξωτερικό σιγαστήρα. Πλήρως εναλλάξιμα με εισαγόμενο ZH‑B σε διάσταση και διεπαφή σύνδεσης. Διατίθενται δύο εκδόσεις απόδοσης: τύπου S υψηλής υποπίεσης και τύπος L υψηλής ροής, με πλήρη μεγέθη ακροφυσίων. Ιδανικό για συμπαγή μικρά φωτιστικά αυτοματισμού και εφαρμογές ρομπότ επιλογής και τοποθέτησης.

  Διάκριση μοντέλου

     • Τύπος κουτιού ZH‑B: Ενσωματωμένο σιγαστήρα, 2 θύρες (SUP & VAC)

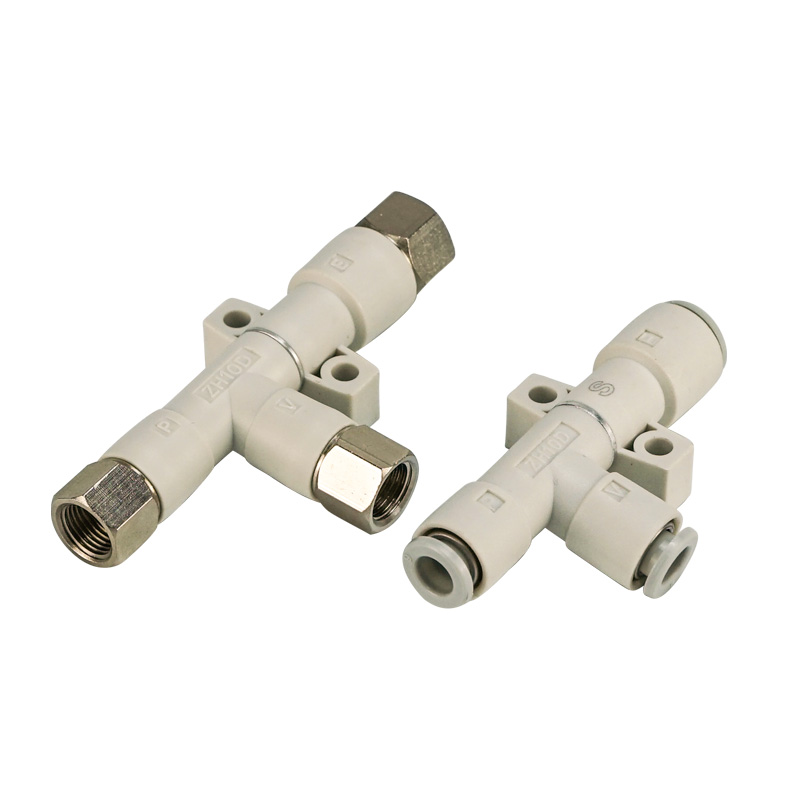

     • Τύπος μεταφερόμενου σώματος ZH‑D: Χωρίς ενσωματωμένο σιγαστήρα, 3 ανεξάρτητες θύρες SUP/VAC/EXH για εξωτερικές σωληνώσεις

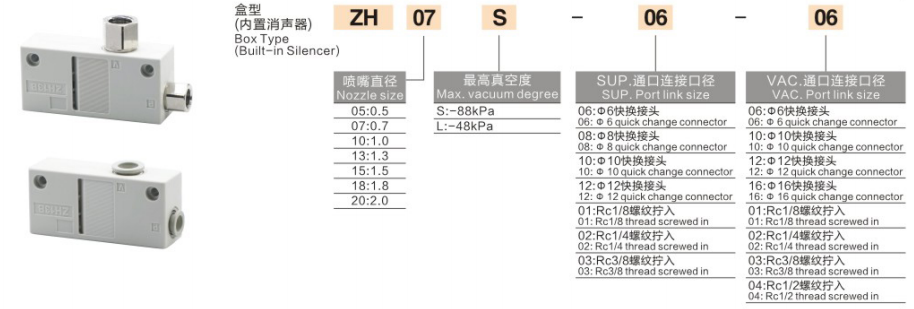

2. Πλήρης επεξήγηση κωδικοποίησης μοντέλου

  Παράδειγμα:ZH07S-06-06

     • ZH: Κωδικός σειράς, εκτοξευτής κενού τύπου κουτιού με ενσωματωμένο σιγαστήρα

     • 07: Κωδικός μεγέθους ακροφυσίου

     • S / L: Μέγιστο χαρακτηριστικό κενού. S = υψηλό κενό; L = υψηλή ροή

     • 06: Μέγεθος σύνδεσης θύρας τροφοδοσίας SUP

     • 06: Μέγεθος σύνδεσης θύρας κενού VAC

  Πίνακας Αναφοράς Κωδικού Λιμένα

  Παράδειγμα παραγγελίας: ZH10S‑08‑10
     Εκτοξευτήρας κενού τύπου κουτιού ZH με ενσωματωμένο σιγαστήρα, ακροφύσιο Φ1,0 mm, υψηλής ποιότητας S. θύρα τροφοδοσίας Φ8 συναρμολόγηση με ένα άγγιγμα, θύρα κενού Φ10 προσαρμογή με ένα πάτημα.

3. Βασικά πλεονεκτήματα απόδοσης

     • Ενσωματωμένος ενσωματωμένος σιγαστήρας: Δεν απαιτείται εξωτερικός σιγαστήρας. Ο αέρας εξαγωγής εκκενώνεται μέσω της εσωτερικής δομής σιγαστήρα. Λιγότερα ανταλλακτικά, χαμηλός θόρυβος και εξοικονόμηση χώρου.

     • Μόνο 2 θύρες για απλή καλωδίωση: Μόνο θύρα παροχής αέρα SUP και θύρα κενού VAC, χωρίς ξεχωριστή θύρα εξάτμισης EXH. Ιδανικό για περιορισμένο συμπαγή χώρο εγκατάστασης.

     • Προαιρετικές εκδόσεις διπλής απόδοσης

￮ S Υψηλό κενό (-88 kPa): Ισχυρή δύναμη προσρόφησης για καλά σφραγισμένα τεμάχια όπως χαλύβδινο φύλλο, γυαλί, PCB και πλαστικό περίβλημα.

￮ L Υψηλής ροής (-48 kPa): Μεγαλύτερη ροή αναρρόφησης για την αντιστάθμιση της διαρροής κενού, κατάλληλη για αναπνεύσιμα πορώδη υλικά όπως χαρτί, φιλμ, χαρτοκιβώτιο και αφρό.

     • Πολλαπλές επιλογές θυρών: Μετρικά εξαρτήματα με ένα άγγιγμα που χρησιμοποιούνται ευρέως για οικιακές μηχανές. Εκδόσεις θηλυκού νήματος Rc για εξοπλισμό εξαγωγής.

     • Ελαφρύ σώμα PBT: Ενσωματωμένο ακροφύσιο PBT, χαμηλού βάρους, κατάλληλο για μικρό ρομπότ EOAT. Υποστηρίζει άμεση βιδωτή τοποθέτηση ή τοποθέτηση βραχίονα.

     • Λειτουργία χωρίς λάδι: Απαιτείται μόνο ξηρός φιλτραρισμένος πεπιεσμένος αέρας, απαγορεύεται η λίπανση με ομίχλη λαδιού.

4. Τυπικές τεχνικές προδιαγραφές

  Απόδοση αναφοράς σε πίεση τροφοδοσίας 0,5 MPa

5. Τύπος κουτιού ZH‑B VS Τύπος μεταφερόμενου αμαξώματος ZH‑D

6. Οδηγίες επιλογής

     • Επιλογή έκδοσης S / L

￮ ✅ S Υψηλό κενό: Λεία σφραγισμένα τεμάχια εργασίας που απαιτούν ισχυρή δύναμη προσρόφησης.

￮ ✅ L Υψηλή ροή: Τα τεμάχια εργασίας που διαρρέουν όπως χαρτοκιβώτιο, φιλμ, ύφασμα, η μεγάλη ροή αντισταθμίζει τη διαρροή κενού.

     • Επιλογή οπής ακροφυσίου: Επιλέξτε με βάση τη συνολική περιοχή προσρόφησης βεντούζας. Το μεγαλύτερο ακροφύσιο φέρνει μεγαλύτερη ροή και μεγαλύτερη κατανάλωση αέρα. Αποφύγετε το μεγάλο ακροφύσιο για να αποφύγετε τη σπατάλη πεπιεσμένου αέρα.

     • Επιλογή λιμένα: Μετρικά εξαρτήματα με ένα πάτημα (06/08/10) για οικιακούς αυτοματισμούς. Νήμα Rc (01/02) για μηχανήματα εξαγωγής.

     • Ανίχνευση κενού: Δεν υπάρχει ενσωματωμένος αισθητήρας πίεσης. Εγκαταστήστε τον διακόπτη πίεσης κενού ZSE στο κύκλωμα υποπίεσης για επιβεβαίωση κενού ή συναγερμό εξαρτήματος που λείπει.

7. Τυπικό πνευματικό κύκλωμα

     Μονάδα σέρβις πηγής αέρα AFC (απαγορευμένη μονάδα ομίχλης λαδιού) → Ηλεκτρομαγνητική βαλβίδα 3/2 → Θύρα τροφοδοσίας SUP του ZH‑B. Θύρα κενού VAC → Φίλτρο κενού ZFC → βεντούζα κενού.

8. Σημαντικές σημειώσεις λειτουργίας

     • Το λιπαντικό ομίχλης λαδιού απαγορεύεται αυστηρά. Η μόλυνση λαδιού θα φράξει το μικροσκοπικό ακροφύσιο και θα μειώσει τη δύναμη αναρρόφησης.

     • Το φίλτρο κενού ZFC πρέπει να εγκατασταθεί στην πλευρά κενού για να μπλοκάρει τη σκόνη και να προστατεύει το ακροφύσιο.

     • Συνιστώμενη πίεση τροφοδοσίας: 0,4~0,5MPa. Δεν συνιστάται η μακροχρόνια συνεχής λειτουργία υπό πλήρη πίεση 0,6 MPa.

     • Διατηρήστε τον εύκαμπτο σωλήνα μεταξύ του εκτοξευτήρα και της βεντούζας όσο το δυνατόν πιο κοντό, μειώστε τον όγκο του σωλήνα για ταχύτερη απόκριση κενού.

     • Το ενσωματωμένο στοιχείο σιγαστήρα θα συσσωρεύει σκόνη μετά από πολύωρη χρήση. Καθαρίστε ή αντικαταστήστε το στοιχείο σιγαστήρα μόλις πέσει η αναρρόφηση.
