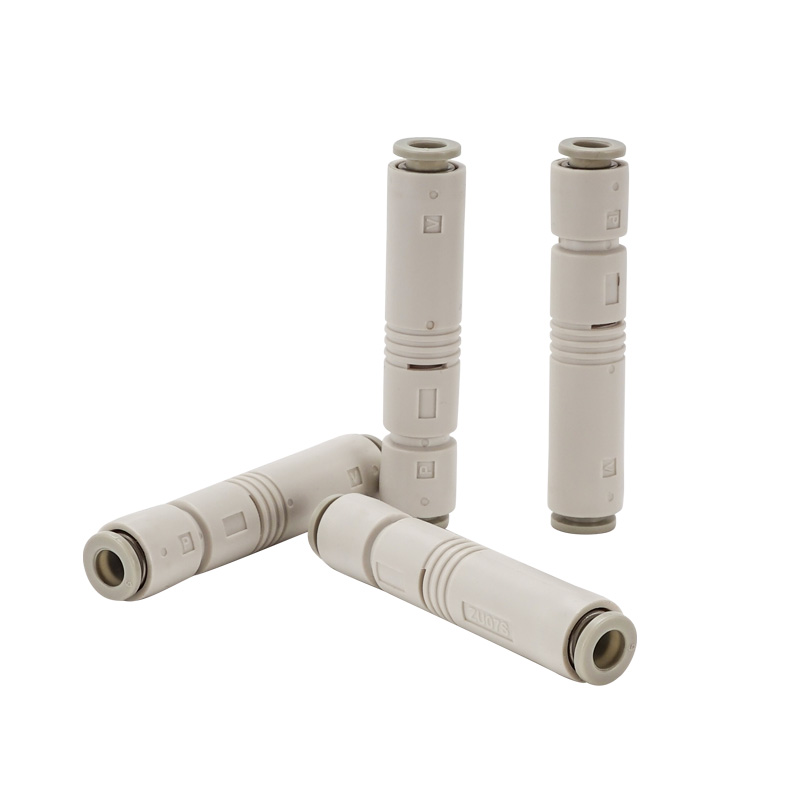

Σειρά ZU Inline Straight Vacuum Ejector

Σειρά ZU Inline Straight Vacuum Ejector | SOLH Straight Tube Insert Τύπος Γεννήτρια κενού

Μάρκα: SOLH by Richge Technology | SMC Standard εναλλάξιμος ενσωματωμένος εκτοξευτής κενού

1. Επισκόπηση προϊόντος

     Η σειρά ZU είναι ενσωματωμένος ευθύγραμμος εκτοξευτής κενού. Η θύρα κενού και η θύρα παροχής αέρα είναι διατεταγμένα ομοαξονικά σε ευθεία γραμμή. Διαθέτει μικρότερο μέγεθος, εξαιρετικά ελαφρύ βάρος και εγκατάσταση εξοικονόμησης χώρου. Κατάλληλο για κατανεμημένες βεντούζες, κινούμενα εξαρτήματα και στενό περιορισμένο χώρο.

2. Βασική Δομή & Αρχή Εργασίας

     • Δομή: Θύρα τροφοδοσίας SUP → ακροφύσιο → τμήμα διαχύτη → Θύρα κενού VAC → Θύρα εξαγωγής EXH, ενσωματωμένο σώμα ρητίνης.

     • Αρχή: Υψηλής ταχύτητας πίδακας πεπιεσμένου αέρα μέσω του ακροφυσίου δημιουργεί αρνητική πίεση στη θύρα κενού για προσρόφηση κενού. εξάτμιση με ενσωματωμένη δομή σιγαστήρα.

     • Υλικό: Κύριο σώμα: μηχανική ρητίνη PBT; τοποθέτηση με ένα άγγιγμα: POM. Χωρίς χαλκό και φθόριο, συμβατό με RoHS.

     • Βάρος: ZU05 ≈6,5g, ZU07≈7,0g; Νέα ZU□Μια βελτιωμένη έκδοση μόνο 3,9g.

3. Κανόνας κωδικοποίησης μοντέλου (SMC Standard)

  Παλιά έκδοση (ZU05 / ZU07)

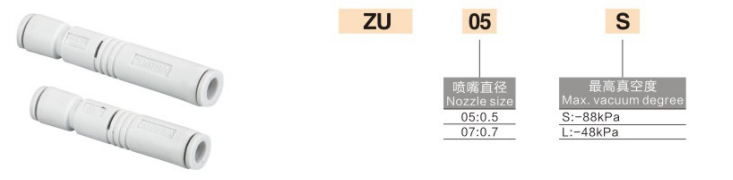

  Μορφή: ZU + οπή ακροφυσίου + τύπος (S/L)

     • ZU05S: ακροφύσιο Φ0,5, τύπου υψηλού κενού (-84kPa)

     • ZU05L: ακροφύσιο Φ0,5, τύπου υψηλής ροής (-48kPa)

     • ZU07S: Ακροφύσιο Φ0,7, τύπου υψηλού κενού

     • ZU07L: Φ0,7 ακροφύσιο, τύπου υψηλής ροής

  Νέα βελτιωμένη έκδοση (ZU□A, πιο κοντή & ελαφρύτερη)

  Μορφή: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Υψηλό κενό (-87~-90kPa); L = Υψηλή ροή (-48 kPa)

     • A = αναβαθμισμένη έκδοση: το μήκος μειώθηκε κατά 11%, το βάρος μειώθηκε κατά 40%

4. Πίνακας βασικών παραμέτρων @0,45MPa Τυπική πίεση τροφοδοσίας

5. S Υψηλό κενό VS L Υψηλή ροή

     • S Τύπος υψηλού κενού: Απόλυτο κενό -84~-90kPa. Για μικρές βεντούζες, λεπτά, καλά σφραγισμένα τεμάχια εργασίας που απαιτούν ισχυρή δύναμη προσρόφησης, όπως ηλεκτρονικά εξαρτήματα και λεπτές μεμβράνες.

     • L Τύπος υψηλής ροής: Απόλυτο κενό -48kPa με μεγαλύτερη ροή αναρρόφησης. Κατάλληλο για πορώδη/τραχύ επιφανειακά τεμάχια εργασίας, μεγάλες βεντούζες, υψηλή διαρροή και ζήτηση γρήγορης απόκρισης, π.χ. χαρτοκιβώτιο και ξύλινη σανίδα.

6. Οδηγός Εγκατάστασης & Σωληνώσεων

  1. Εγκατάσταση: Τοποθετείται σε οποιονδήποτε προσανατολισμό, δεν απαιτείται βραχίονας στερέωσης. μπορεί να εισαχθεί απευθείας στη μέση του αγωγού αέρα.

  2. Σωλήνωση

￮ Θύρα τροφοδοσίας SUP: συνδέστε τον σωλήνα αέρα Φ6 (στάνταρ)

￮ Θύρα κενού VAC: συνδέστε βεντούζα/σωλήνα κενού

￮ Θύρα εξάτμισης EXH: ανοιχτή στην ατμόσφαιρα, μην μπλοκάρετε

  3. Πίεση: Τυπικό 0,45MPa, εύρος εργασίας 0,1~0,6MPa

  4. Θερμοκρασία: 5~50℃ (χωρίς γλάσο στην πηγή αέρα)

7. Τυπικά σενάρια εφαρμογής

     • Ηλεκτρονικά 3C, ημιαγωγός, κατανεμημένη προσρόφηση με μικρές βεντούζες

     • Γραμμή παραγωγής αυτοματισμού, κινούμενα εξαρτήματα / ρομπότ τερματικού τελεστή

     • Στενός χώρος εγκατάστασης, ελαφριές και εφαρμογές απόκρισης υψηλής ταχύτητας

     • Χειρισμός λεπτού χαρτιού, λεπτής μεμβράνης, μικροσκοπικών εξαρτημάτων και ηλεκτρονικών τσιπ

8. Σύγκριση επιλογής: ZU vs ZB vs ZL
