Σειρά ZH‑D Body-Ported Vacuum Ejector

Σειρά ZH‑D Body-Ported Vacuum Ejector | Μονοβάθμια γεννήτρια κενού Venturi Direct Pneumatic Connection

Μάρκα: SOLH by Richge Technology | Πλήρης μηχανική εναλλάξιμη με εισαγόμενη γεννήτρια κενού σειράς ZH

1. Επισκόπηση προϊόντος

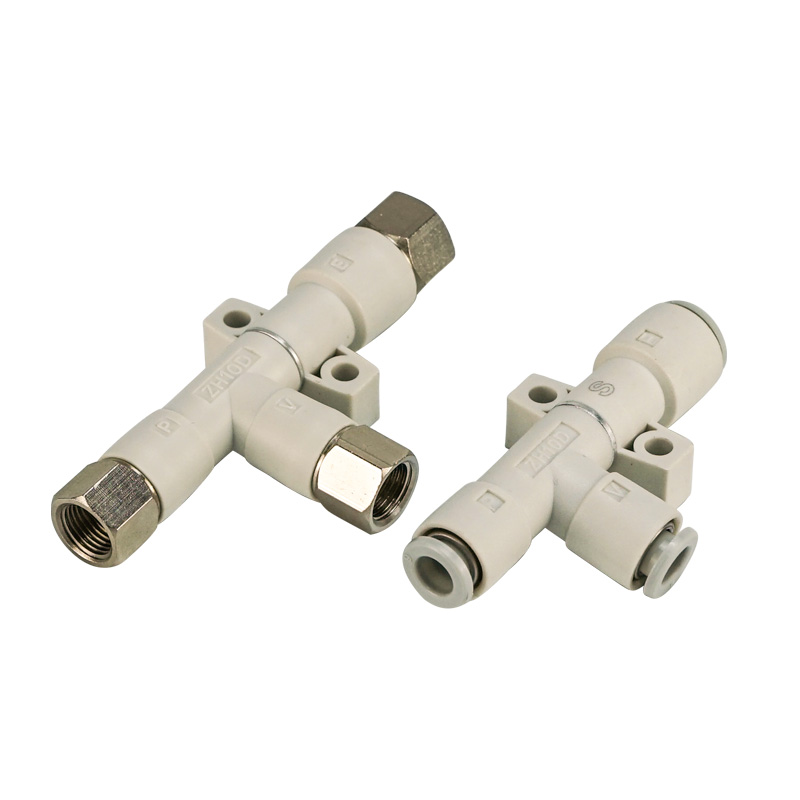

     Ο τύπος θύρας αμαξώματος ZH‑D είναι ένας εκτοξευτής κενού Venturi ενός σταδίου. Τρεις ανεξάρτητες θύρες, συμπεριλαμβανομένης της θύρας τροφοδοσίας SUP, της θύρας κενού VAC και της θύρας εξαγωγής EXH απαιτούν εξωτερικές σωληνώσεις. Χωρίς ενσωματωμένο σιγαστήρα στο κύριο σώμα. Συμπαγής και ελαφρύς σχεδιασμός με ενσωματωμένη δομή ακροφυσίου ρητίνης, πλήρως εναλλάξιμα με εισαγόμενη σειρά ZH.

  Διάκριση μοντέλου

     • Τύπος μεταφερόμενου σώματος ZH‑D: Τρεις θύρες για εξωτερικές σωληνώσεις, χωρίς ενσωματωμένο σιγαστήρα.

     • Τύπος κουτιού ZH‑B: Εξοπλισμένο με ενσωματωμένο σιγαστήρα στο εσωτερικό του σώματος, δεσμεύονται μόνο οι θύρες τροφοδοσίας και κενού.

  Δύο βαθμοί απόδοσης:

     • Προδιαγραφή S (υψηλού κενού): Απόλυτο κενό ‑90kPa, ιδανικό για σφραγισμένα λεία τεμάχια εργασίας.

     • Προδιαγραφή L (Υψηλή ροή): Μεγαλύτερη ροή αναρρόφησης με χαμηλότερο επίπεδο κενού, για αναπνεύσιμα πορώδη τεμάχια εργασίας όπως χαρτί, ύφασμα και χαρτοκιβώτιο.

  Καλύμματα οπής ακροφυσίων Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Υποστήριξη πολλαπλών επιλογών σύνδεσης: τοποθέτηση με ένα άγγιγμα, σπείρωμα G/Rc, αυτοκρατορικό νήμα NPT. Πολλαπλές λύσεις τοποθέτησης: άμεση στερέωση με βίδες, βραχίονας στήριξης και εγκατάσταση ράγας DIN. Εφαρμόζεται ευρέως για εφαρμογές τελικού ρομπότ και δομοστοιχείων πολλαπλών σταθμών.

2. Πλήρης επεξήγηση κωδικοποίησης μοντέλου

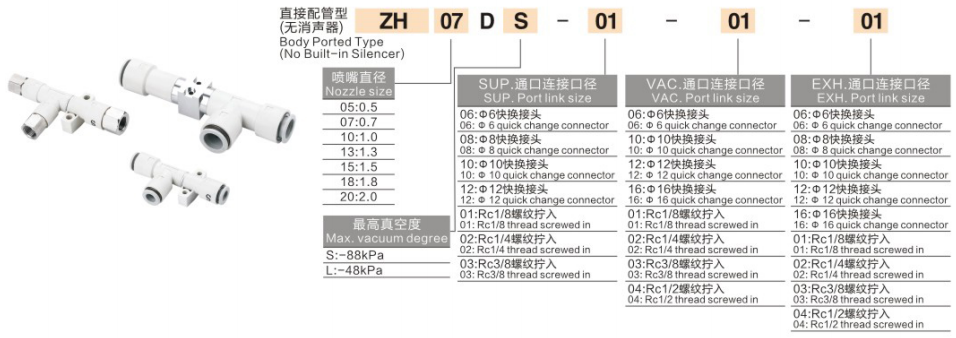

Παράδειγμα μοντέλου:ZH10DSA‑06‑08‑10

     • ZH: Κωδικός σειράς εκτοξευτήρα κενού

     • 10: Κωδικός οπής ακροφυσίου

     • Δ/Β: Μορφή σώματος. D = τύπος με θύρα αμαξώματος με 3 εξωτερικές θύρες χωρίς ενσωματωμένο σιγαστήρα. B = τύπου κουτιού με ενσωματωμένο σιγαστήρα

     • S / L: Χαρακτηριστικό κενού. S = τελικός τύπος υψηλού κενού ‑90 kPa με μέτρια ροή αναρρόφησης. L = τύπος υψηλής ροής. ZH05‑13 τελικό ‑48kPa; ZH15‑20 τελικό ‑66kPa, μεγάλη ροή για αναπνεύσιμα τεμάχια εργασίας

     • A: Ελαφριά έκδοση νέας γενιάς με κοντύτερη διάσταση και μειωμένο βάρος

     • ‑06‑08‑10: Προδιαγραφές λιμένα(SUP‑VAC‑EXH). Ο διψήφιος αριθμός αντιπροσωπεύει το μετρικό μέγεθος τοποθέτησης με ένα άγγιγμα (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 για νήμα G/Rc. N01/N02 για αυτοκρατορικό νήμα NPT.

  Παράδειγμα παραγγελίας: ZH13DSA‑08‑10‑10
     Εκτοξευτήρας κενού με θύρα ZH, ακροφύσιο Φ1,3 mm, ποιότητα S υψηλής υποπίεσης, νέα ελαφριά έκδοση. θύρα τροφοδοσίας Φ8, θύρα υποπίεσης Φ10, θύρα εξαγωγής Φ10 με ένα άγγιγμα.

3. Βασικά πλεονεκτήματα απόδοσης

     • Τρεις πλήρως ανεξάρτητες εξωτερικές θύρες: Ξεχωριστή τροφοδοσία SUP, VAC vacuum και θύρες εξάτμισης EXH. Τα καυσαέρια μπορούν να συνδέσουν εξωτερικό σιγαστήρα ή κεντρικό σωλήνα εξάτμισης. Κατάλληλο για ενσωμάτωση τελικού ρομπότ και μονάδας, χωρίς περιορισμούς χώρου εσωτερικού σιγαστήρα.

     • Ελαφρύ ενσωματωμένο ακροφύσιο ρητίνης: Ακροφύσιο και κύριο σώμα ενσωματωμένα σε καλούπι για αξιοσημείωτη μείωση βάρους, ιδανικό για κινούμενο EOAT υψηλής ταχύτητας. Η νέα έκδοση A μειώνει το μήκος και το ύψος, το βάρος μειώνεται έως και 74%.

     • Επιλογές απόδοσης διπλού κενού: S υψηλή υποπίεση για λεία σφραγισμένα τεμάχια εργασίας, όπως γυαλί, μεταλλικό φύλλο και πλαστικό περίβλημα. L υψηλής ροής για χαρτοκιβώτια, φιλμ, υφάσματα και υλικά με διαρροή για αντιστάθμιση διαρροής.

     • Πλούσιες επιλογές λιμανιών: Μετρικό εξάρτημα με ένα άγγιγμα, σπείρωμα σωλήνα G/Rc και αυτοκρατορικό σπείρωμα NPT για προσαρμογή εξοπλισμού στην παγκόσμια αγορά.

     • Διαφοροποιημένες μέθοδοι τοποθέτησης: Άμεση βιδωτή στερέωση, τυπικό στήριγμα, βραχίονας σε σχήμα L και στήριξη σε ράγα DIN για ευέλικτη διάταξη.

     • Απαίτηση λειτουργίας χωρίς λάδι: Απαγορεύεται η λίπανση με ομίχλη λαδιού, απαιτείται μόνο ξηρός φιλτραρισμένος πεπιεσμένος αέρας.

4. Τυπικές τεχνικές προδιαγραφές

Απόδοση σε πίεση τροφοδοσίας 0,5 MPa (ANR)

Για παραλλαγή L‑high-flow: υψηλότερη ροή αναρρόφησης κάτω από την ίδια οπή ακροφυσίου με χαμηλότερο τελικό επίπεδο κενού.

5. Πίνακας σύγκρισης ZH‑D VS ZH‑B

6. Οδηγίες επιλογής βήμα προς βήμα

     • Επιλογή απόδοσης S / L

 ￮ ✅ S υψηλό κενό (‑90kPa): Ομαλά σφραγισμένα τεμάχια εργασίας όπως χαλύβδινη πλάκα, γυαλί, πλαστικό περίβλημα, PCB. μικρή διαρροή, απαιτείται υψηλή δύναμη προσρόφησης.

 ￮ ✅ L υψηλής ροής: χαρτοκιβώτιο, αφρός, μεμβράνη, ύφασμα και άλλα τεμάχια εργασίας με τάση για διαρροή, η μεγάλη ροή αντισταθμίζει τη διαρροή κενού.

     • Επιλογή οπής ακροφυσίου: Επιλέξτε ανάλογα με τη συνολική περιοχή προσρόφησης βεντούζας. Το μεγαλύτερο ακροφύσιο φέρνει υψηλότερη ροή αναρρόφησης ενώ παράλληλα μεγαλύτερη κατανάλωση αέρα. Αποφύγετε το μεγάλο ακροφύσιο για να αποφύγετε τη σπατάλη πεπιεσμένου αέρα.

     • Επιλογή τύπου θύρας: Μετρικό εξάρτημα με ένα άγγιγμα (06/08/10/12) για οικιακό εξοπλισμό αυτοματισμού. Νήμα G / νήμα NPT για μηχανήματα εξαγωγής στο εξωτερικό.

     • Σημείωση χειρισμού καυσαερίων για τον τύπο D: Η παραλλαγή D δεν έχει ενσωματωμένο σιγαστήρα. Η θύρα εξάτμισης EXH πρέπει να συνδέσει εξωτερικό σιγαστήρα διαφορετικά ο θόρυβος θα είναι υπερβολικός. ή διοχετεύστε το σωλήνα εξάτμισης από το ερμάριο εξοπλισμού.

     • Λύση ανίχνευσης κενού: Εκτοξευτήρας κενού σειράς ZH χωρίς ενσωματωμένο διακόπτη πίεσης. Προσθέστε εξωτερικό διακόπτη πίεσης κενού ZSE εάν απαιτείται ανάδραση σήματος.

7. Τυπικά σενάρια εφαρμογής

     • Ρομπότ EOAT συλλογή στο τέλος του βραχίονα: 3C πλαστικά μέρη, PCB και χειρισμός φύλλου μπαταρίας

     • Βιομηχανία συσκευασίας: παραλαβή χαρτοκιβωτίων, φιλμ και χαρτιού

     • Ρομπότ αποκαλουπώματος εξαρτημάτων μικρού μεγέθους για χύτευση με έγχυση

     • Πολυπαράλληλη μονάδα κενού για σύγχρονη προσρόφηση πολλαπλών βεντούζες

     • Σταθμοί αυτοματισμού που απαιτούν κεντρική εξάτμιση καυσαερίων έξω από το περίβλημα του εξοπλισμού

8. Περιγραφή τυπικού διαγράμματος πνευματικού κυκλώματος

     Στάνταρ κύκλωμα με θύρα αμαξώματος ZH‑D: Φίλτρο πηγής αέρα AFC (απαγορεύεται η μονάδα ομίχλης λαδιού) → Ηλεκτρομαγνητική βαλβίδα 3/2 → Θύρα τροφοδοσίας SUP του ZH‑D. Η θύρα κενού VAC συνδέει το φίλτρο κενού ZFC στη συνέχεια με τη βεντούζα. Η θύρα εξάτμισης EXH συνδέει εξωτερικό σιγαστήρα ή σωλήνα εξάτμισης που δρομολογείται έξω από τον εξοπλισμό.

9. Σημαντικές σημειώσεις λειτουργίας

     • Ο λιπαντικός λαδιού απαγορεύεται αυστηρά. Η ρύπανση λαδιού θα φράξει το μικροσκοπικό στόμιο του ακροφυσίου, θα προκαλέσει αποσύνθεση της δύναμης αναρρόφησης ή πλήρη αστοχία. Μόνο φίλτρο αέρα θα πρέπει να υιοθετείται για την επεξεργασία της πηγής αέρα.

     • Το ενσωματωμένο φίλτρο κενού ZFC πρέπει να εγκατασταθεί στην πλευρά του κενού. Η είσοδος σωματιδίων σκόνης θα οδηγήσει σε απόφραξη του ακροφυσίου.

     • Για τον εκτοξευτήρα με θύρα ZH‑D, η θύρα εξάτμισης EXH πρέπει να διαθέτει σιγαστήρα για την αποφυγή υπερβολικού επιπέδου θορύβου.

     • Συνιστώμενη πίεση τροφοδοσίας: 0,4-0,5 MPa. Δεν συνιστάται η μακροχρόνια συνεχής λειτουργία υπό πλήρη 0,6 MPa.

     • Ελαχιστοποιήστε το μήκος του σωλήνα μεταξύ του εκτοξευτήρα κενού και της βεντούζας, μειώστε τον όγκο του σωλήνα για ταχύτερη απόκριση κενού.
