Πνευματικός κύλινδρος Ultra-Thin Compact σειράς SDA

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Τετράγωνος εξαιρετικά λεπτός συμπαγής κύλινδρος σειράς SOLH SDA, κλασικός οικονομικός συμπαγής ενεργοποιητής. Μήκος αμαξώματος μόνο 1/2~1/3 του τυπικού κυλίνδρου της ράβδου σύνδεσης. Η διάσταση τοποθέτησης είναι εναλλάξιμη με τις σειρές Airtac ACQ και SMC CQ2. Κατάλληλο για σύντομη ώθηση, σύσφιξη και τοποθέτηση σε περιορισμένο χώρο εγκατάστασης, χρησιμοποιείται ευρέως σε αυτοματισμούς 3C, μηχανήματα συσκευασίας και εξοπλισμό στερέωσης.

Δομή & Κύρια Χαρακτηριστικά

     -- Εξαιρετικά λεπτό τετράγωνο σώμα αλουμινίου, υποστήριξη ενσωματωμένης εγκατάστασης για εξοικονόμηση χώρου.

     -- Σκληρή ανοδιωμένη κάννη, επιχρωμιωμένη ράβδος εμβόλου, ανθεκτική στη φθορά & αντιδιαβρωτική.

     -- Πλήρεις παραλλαγές: διπλής δράσης, μονή επιστροφή ελατηρίου, διπλή ράβδος, ρυθμιζόμενη διαδρομή, έκδοση με μαγνήτη.

     -- Ενσωματωμένοι λαστιχένιοι προφυλακτήρες και στα δύο άκρα για απορρόφηση κραδασμών και μείωση θορύβου.

     -- Αμφίδρομη σφράγιση χαμηλής τριβής με αποθήκευση λίπους, μεγάλη διάρκεια ζωής χωρίς λάδι.

     -- Περιβάλλουσες αυλακώσεις αισθητήρα για εγκατάσταση εύκαμπτου μαγνητικού αυτόματου διακόπτη.

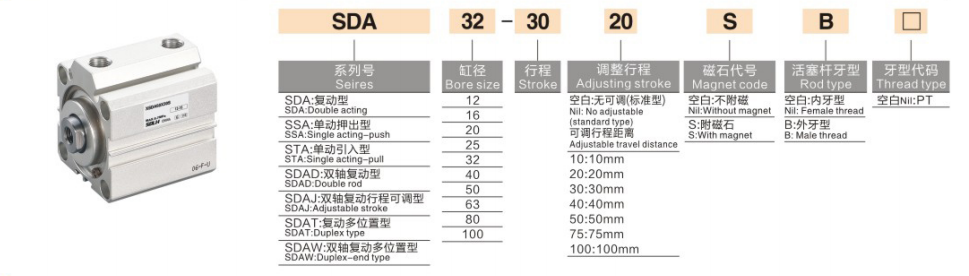

Κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα: SDA20-50-S-B

     -- SDA: Όνομα σειράς. SSA=επέκταση ελατηρίου; STA=ανάσυρση ελατηρίου; SDAD=δίδυμη ράβδος; SDAJ=ρυθμιζόμενη διαδρομή

     -- 20: Μέγεθος διάτρησης:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Μήκος διαδρομής 5~200mm

     ---S: Ενσωματωμένος μαγνητικός δακτύλιος

     -- -B: Εξωτερική ράβδος εμβόλου σπειρώματος. κενό=εσωτερικό νήμα

Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5MPa (Μονή ράβδος)

Περίληψη μίας πρότασης

     SOLH SDA οικονομικός, εξαιρετικά λεπτός συμπαγής πνευματικός κύλινδρος με άφθονες παραλλαγές, εναλλάξιμος με ACQ & CQ2, ιδανικός ενεργοποιητής μικρής διαδρομής χαμηλού κόστους για εφαρμογές αυτόματης σύσφιξης και ώθησης που εξοικονομεί χώρο.
