Πνευματικό συρόμενο τραπέζι υψηλής ακρίβειας Ultra-Compact σειράς MXJ

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

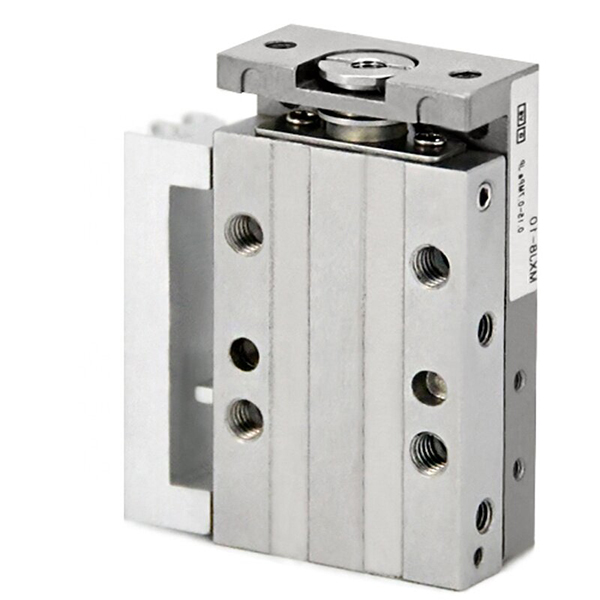

     Η σειρά SOLH MXJ είναι ένα εξαιρετικά μικροσκοπικό, υψηλής ακρίβειας πνευματικό συρόμενο τραπέζι σχεδιασμένο για γραμμική οδήγηση μικρού ακρίβειας. Διαθέτοντας εξαιρετικά συμπαγές αποτύπωμα, ακρίβεια τοποθέτησης σε επίπεδο micron, ελαφριά κατασκευή και συμβατότητα τοποθέτησης πολλαπλών κατευθύνσεων, είναι τέλεια προσαρμοσμένο για αυτοματοποιημένους σταθμούς περιορισμένου χώρου, όπως ηλεκτρονική επεξεργασία 3C, ανίχνευση ακριβείας, μικροσυναρμολόγηση και κυκλικές λειτουργίες μικρής διαδρομής υψηλής συχνότητας. Χρησιμεύει ως ο κύριος μικρογραμμικός ενεργοποιητής υψηλής ακρίβειας για μικροσκοπικά σενάρια αυτοματισμού.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Λειτουργία οδήγησης: Λειτουργία διπλής κατεύθυνσης διπλής ενέργειας, μεγέθη οπών φ4,5/6/8/12/16 mm, που καλύπτουν εύρος μικρο- έως ελαφρύ φορτίο 5~50N.

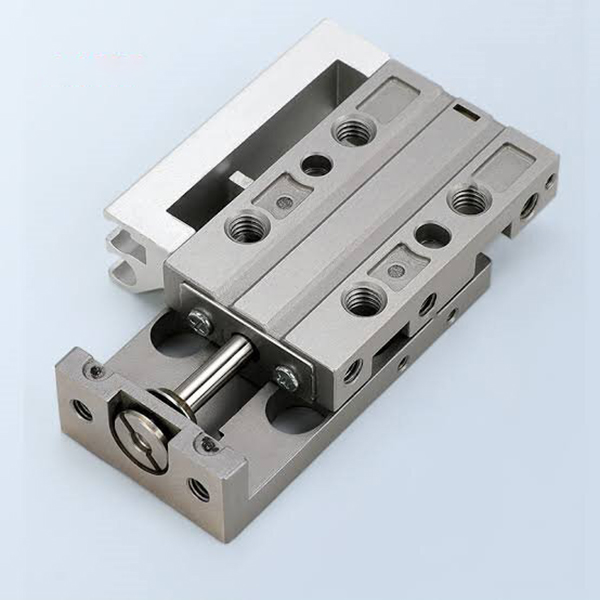

     -- Premium Structure: Υιοθετεί σώμα από μαρτενσιτικό ανοξείδωτο χάλυβα και ενσωματωμένη γραμμική ράγα οδηγού σφαιρών. Η φέρουσα δομή είναι απομονωμένη από την κίνηση στεγανοποίησης ράβδου εμβόλου, παρέχοντας λειτουργία υψηλής ακαμψίας και εξαιρετικά χαμηλής τριβής.

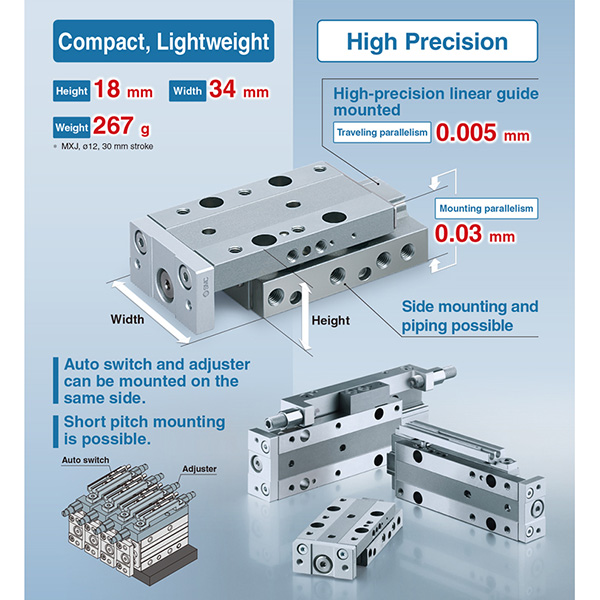

     -- Ακρίβεια επιπέδου Micron: Παραλληλισμός ταξιδιού 0,005 mm, παραλληλισμός τοποθέτησης 0,03 mm, κατακόρυφος 0,01 mm, εξασφαλίζοντας εξαιρετικά σταθερή τοποθέτηση ακριβείας για περίπλοκες διαδικασίες.

     -- Εξαιρετικά συμπαγές μέγεθος: Εξαιρετικά λεπτό σχέδιο αμαξώματος με ύψος μόνο 10 mm για το μοντέλο φ4,5 οπής και 18 mm για το μοντέλο φ12 οπής, 30%~50% μικρότερο από τα ισοδύναμα συρόμενα τραπέζια MXQ, μεγιστοποιώντας τη χρήση του χώρου για σταθμούς πυκνής διάταξης.

     -- Ευέλικτη τοποθέτηση σε πολλές πλευρές: Υποστηρίζει την επάνω, κάτω και πλευρική εγκατάσταση τριών όψεων με οπές ακριβείας τοποθέτησης πείρων, που προσαρμόζονται σε διάφορες περιορισμένες και πυκνές διατάξεις εξοπλισμού.

     -- Συμβατότητα γενικού αισθητήρα: Εξοπλισμένο με διπλές αυλακώσεις μαγνητικού διακόπτη στάνταρ. Τα μοντέλα με διαδρομή ≥5mm επιτρέπουν την εγκατάσταση 2 μαγνητικών διακοπτών M9B. Ο συμμετρικός δομικός σχεδιασμός επιτρέπει την εναλλαγή αριστερού/δεξιού διακόπτη και σωληνώσεων επί τόπου.

     -- Ρυθμιζόμενο buffering & Limiting: Στάνταρ ελαστικό buffer διπλού άκρου για μείωση θορύβου και κρούσης. προαιρετικοί περιοριστές μεταλλικής διαδρομής μονού/διπλού άκρου με ρυθμιζόμενο εύρος διαδρομής 0~5 mm για εξαιρετικά ακριβή τοποθέτηση.

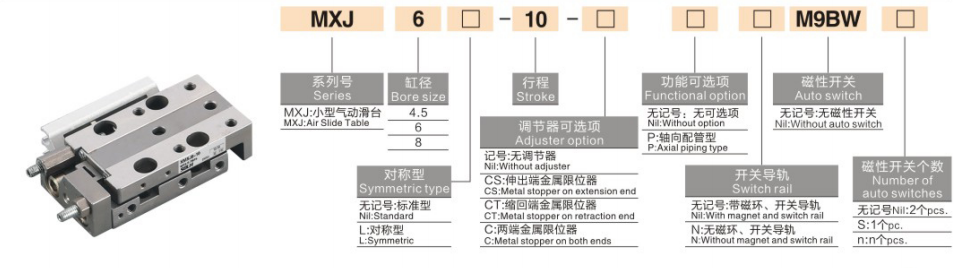

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου: MXJ6-10-CS-M9B

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MXJ4.5-5: Τυπικός τύπος, χωρίς μαγνητικό διακόπτη, οπή 4,5 mm, διαδρομή 5 mm, διπλής ενέργειας

     -- MXJ8-15-B-2M9B: Διάμετρος 8 mm, διαδρομή 15 mm, μεταλλικό όριο διπλού άκρου, 2 τμχ μαγνητικοί διακόπτες M9B

     -- MXJ12-20-L: Συμμετρικός τύπος, οπή 12 mm, διαδρομή 20 mm, αναστρέψιμες πλευρικές σωληνώσεις

Βασικές τεχνικές προδιαγραφές (@0,5MPa, διπλής δράσης)

   1. Προδιαγραφές Micro (φ4,5 / φ6 / φ8)

   2.Μικρές προδιαγραφές (φ12 / φ16)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Εξαιρετικά Υψηλή Ακρίβεια & Σταθερότητα επιπέδου Micron

     -- Η ενσωματωμένη μονοκόμματη μηχανική κατεργασία σε συνδυασμό με τη γραμμική ράγα οδήγησης υψηλής ακρίβειας εξασφαλίζει επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,01 mm και εξαιρετικά χαμηλό σφάλμα παραλληλισμού, ικανοποιώντας πλήρως τις αυστηρές απαιτήσεις ακρίβειας για διαδικασίες μικροανίχνευσης και λεπτής τοποθέτησης.

   2. Εξαιρετικά συμπαγής σχεδιασμός και εξοικονόμηση χώρου

     -- Εξαιρετικά λεπτή και εξαιρετικά κοντή δομή αμαξώματος με ελάχιστο ύψος μόνο 10 mm. Ο σχεδιασμός στήριξης σε τρεις όψεις προσαρμόζεται σε εξαιρετικά στενό κάθετο και οριζόντιο χώρο, εξοικονομώντας περισσότερο από 40% χώρο εγκατάστασης σε σύγκριση με τα συμβατικά τραπέζια ολίσθησης, ιδανικά για πυκνές αυτοματοποιημένες γραμμές παραγωγής.

   3. Ελαφρύ και γρήγορη απόκριση υψηλής συχνότητας

    -- Η βελτιστοποιημένη ελαφριά δομή από ανοξείδωτο χάλυβα (40~500g) μειώνει αποτελεσματικά την κινούμενη αδράνεια. Η ταχύτητα λειτουργίας κυμαίνεται από 50 έως 500 mm/s, υποστηρίζοντας σταθερή λειτουργία υψηλής συχνότητας πάνω από 300 κύκλους ανά λεπτό (cpm) για ενίσχυση της απόδοσης παραγωγής.

   4. Λειτουργία χωρίς λάδι & εξαιρετικά μεγάλη διάρκεια ζωής

     -- Υιοθετεί στεγανοποίηση χαμηλής τριβής ανθεκτική στη φθορά και σχεδιασμό χωρίς λάδι, συμβατό με καθαρά εργαστήρια και ελαφρώς λιπαρά βιομηχανικά περιβάλλοντα. Η ανθεκτική δομική διαμόρφωση εξασφαλίζει διάρκεια ζωής άνω των 5 εκατομμυρίων κύκλων με μακροχρόνια σταθερή λειτουργία χωρίς συντήρηση.

   5. Συμμετρική αναστρέψιμη σχεδίαση για ευέλικτη εγκατάσταση

     -- Η συμμετρική δομή της θύρας αέρα και της αυλάκωσης διακόπτη επιτρέπει την επιτόπια εναλλαγή αριστερά/δεξιά της εγκατάστασης σωληνώσεων και αισθητήρα, εξαλείφοντας τους κατευθυντικούς περιορισμούς και βελτιώνοντας σημαντικά την επιτόπια ευελιξία εντοπισμού σφαλμάτων και δομικής προσαρμογής.

Φόρμες τοποθέτησης & Τυπικές εφαρμογές

   1. Μέθοδοι τοποθέτησης

     -- Τοποθέτηση στο επάνω μέρος: Στερεώνεται μέσω διαμπερών οπών με ακριβείς οπές πείρου τοποθέτησης, κατάλληλο για τοποθέτηση στο επάνω μέρος του τεμαχίου εργασίας και σενάρια τοποθέτησης υψηλής ακρίβειας.

     -- Τοποθέτηση στο κάτω μέρος: Στερεώνεται μέσω οπών με σπείρωμα στο κάτω μέρος, σταθερό και αξιόπιστο, εφαρμόσιμο για εγκατάσταση στην επιφάνεια του τυπικού εξοπλισμού.

     -- Πλαϊνή τοποθέτηση: Στερεώνεται μέσω πλευρικών οπών με σπείρωμα, ιδανικό για εξοπλισμό με περιορισμένο κατακόρυφο χώρο και πυκνή παράλληλη διάταξη πολλαπλών ολισθήσεων.

   2. Τυπικά σενάρια εφαρμογής

     -- 3C Electronics: Χειρισμός και μεταφορά τσιπ, εστίαση φακού κάμερας, πλαστικοποίηση μικροεξαρτημάτων, δοκιμή αντοχής διάρκειας ζωής κουμπιών

     -- Ανίχνευση ακριβείας: Τοποθέτηση ανιχνευτή, ακριβής κίνηση κάμερας CCD, μέτρηση μικροδιαστάσεων, οπτική λεπτή βαθμονόμηση

     -- Μικροσυναρμολόγηση: Αυτόματο κλείδωμα βιδών, σύσφιξη ακροδεκτών, εισαγωγή εξαρτημάτων ακριβείας, κίνηση σε μικρογραφία

     -- Ιατρικός εξοπλισμός: Έλεγχος ακριβείας μικροαντλίας, μικροσκοπική μεταγωγή βαλβίδων, τηλεσκοπική τοποθέτηση μικρού οργάνου

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής ανά φορτίο

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Διατηρήστε τουλάχιστον 50% περιθώριο ασφαλείας φορτίου για σταθερή λειτουργία ακριβείας.

   2. Επιβεβαίωση εγκεφαλικού

     -- Τυπικό εύρος διαδρομής: 5~50mm. Δώστε προτεραιότητα στις μικρές διαδρομές (5~20 mm) για συνθήκες εργασίας υψηλής συχνότητας για να εξασφαλίσετε μεγαλύτερη ακρίβεια και λειτουργική σταθερότητα.

   3. Αντιστοίχιση διαμόρφωσης

     -- Παρακολούθηση θέσης: Εξοπλίστε 2 μαγνητικούς διακόπτες M9B για αμφίδρομη ανάδραση θέσης διαδρομής.

     -- Περιορισμός ακριβείας: Επιλέξτε μεταλλικό όριο διπλού άκρου (B) για ρυθμιζόμενη ακριβή τοποθέτηση διαδρομής 0~5 mm.

     -- Προσαρμογή τοποθέτησης: Επιλέξτε πλευρική τοποθέτηση για πυκνή διάταξη σταθμού, βάση στήριξης για τυπική επιφανειακή εγκατάσταση.

Περίληψη μίας πρότασης

     Το εξαιρετικά συμπαγές πνευματικό συρόμενο τραπέζι υψηλής ακρίβειας της σειράς SOLH MXJ διαθέτει ακρίβεια τοποθέτησης σε επίπεδο micron, ευέλικτη τοποθέτηση σε τρεις όψεις, ελαφριά λειτουργία υψηλής συχνότητας και προαιρετικούς ρυθμιζόμενους μεταλλικούς περιοριστές, που χρησιμεύουν ως ο οικονομικά αποδοτικός μικρογραμμικός ενεργοποιητής ακριβείας που χρησιμοποιείται ευρέως σε ιατρικό εξοπλισμό ανίχνευσης και αυτοματισμού 3C, ηλεκτρονικά προκαταρκτικά συναρμολόγησης.
