Πνευματικός πίνακας διαφανειών σειράς MXS | Οδηγός Cross Roller Τύπος Δικύλινδρου

Μάρκα: SOLH by Richge Technology

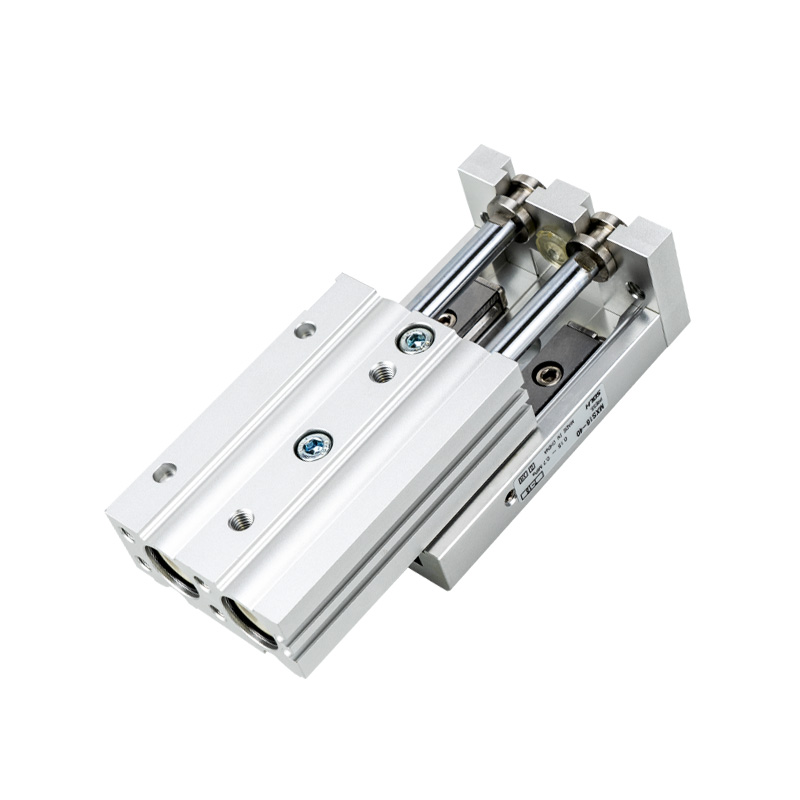

Επισκόπηση προϊόντος

     Η σειρά SOLH MXS είναι ένα ενσωματωμένο πνευματικό συρόμενο τραπέζι υψηλής ακαμψίας, υψηλής ακρίβειας, εξοπλισμένο με δομή οδήγησης δύο εμβόλων και επαγγελματικές ράγες οδηγού εγκάρσιου κυλίνδρου. Διαθέτοντας εξαιρετικά λεπτό συμπαγές σώμα, προφορτωμένο σύστημα οδηγού μηδενικού διακένου και διπλή ώθηση εξόδου, προσφέρει εξαιρετικά σταθερή γραμμική κίνηση με ακρίβεια επανάληψης έως ±0,01 mm. Ο ενσωματωμένος σχεδιασμός all-in-one μειώνει σημαντικά τον όγκο του εξοπλισμού σε σύγκριση με τους παραδοσιακούς συνδυασμούς διαχωρισμένου κυλίνδρου + εξωτερικού οδηγού. Εφαρμόζεται ευρέως σε γραμμική μεταφορά ακριβείας, συναρμολόγηση ευθυγράμμισης, ηλεκτρονικά και ημιαγωγικά εργαλεία, χρησιμεύοντας ως η βέλτιστη αναβαθμισμένη αντικατάσταση για συμβατικές λύσεις γραμμικής οδήγησης.

Βασική Δομή & Αρχή Εργασίας

     -- Σύστημα οδήγησης με δύο έμβολα: Υιοθετεί δομή διπλού εμβόλου διπλής δράσης, παρέχοντας διπλάσια ώθηση από μονοκύλινδρους ολισθητήρες με το ίδιο μέγεθος οπής. Εξασφαλίζει εξαιρετικά σύγχρονη λειτουργία και εξαλείφει αποτελεσματικά την εκτροπή της κίνησης και την αιώρηση κατά τη διάρκεια της κίνησης υψηλής συχνότητας.

     -- Ράγα οδηγού κυλίνδρου Premium Cross Roller: Ενσωματωμένος εγκάρσιος οδηγός κυλίνδρου υψηλής ακρίβειας με σχεδιασμό προφόρτισης, μηδενική απόσταση κίνησης, εξαιρετική δομική ακαμψία και ισχυρή αντίσταση στο ακτινικό φορτίο και την εκτροπή της ροπής. Διατηρεί σταθερά ±0,01mm υπερυψηλή ακρίβεια τοποθέτησης επανάληψης για μακροχρόνια κυκλική λειτουργία.

     -- Ενσωματωμένη σχεδίαση Όλα σε Ένα: Ο κύλινδρος και το συρόμενο τραπέζι είναι τέλεια ενσωματωμένα ως ενιαία μονάδα, μειώνοντας τον συνολικό όγκο εγκατάστασης κατά 30%~50% σε σύγκριση με δομές σπαστού τύπου. Δεν απαιτεί χειροκίνητη ευθυγράμμιση κατά την εγκατάσταση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της συναρμολόγησης και τη δομική συνέπεια.

     -- Ευέλικτη τοποθέτηση σε τρεις όψεις: Υποστηρίζει την κάτω, πλευρική και αξονική εγκατάσταση τριών κατευθύνσεων με προκαθορισμένες οπές ακριβείας τοποθέτησης πείρων. Υποστηρίζει εγκατάσταση απευθείας στοίβαξης και πλευρική σταθερή τοποθέτηση, προσαρμοσμένη στις διαφοροποιημένες απαιτήσεις διάταξης συμπαγούς εξοπλισμού.

     -- Προσαρμογή ενσωματωμένου αισθητήρα: Εξοπλισμένο με τυπικό εσωτερικό μαγνητικό δακτύλιο, με δεσμευμένες ενσωματωμένες αυλακώσεις στο σώμα, συμβατό με μαγνητικούς διακόπτες της σειράς D-M9□ και A93. Ο χωνευτός σχεδιασμός αποφεύγει τις δομικές παρεμβολές και διασφαλίζει την ακριβή ανάδραση της θέσης διαδρομής.

Πλήρης κανόνας κωδικοποίησης μοντέλου

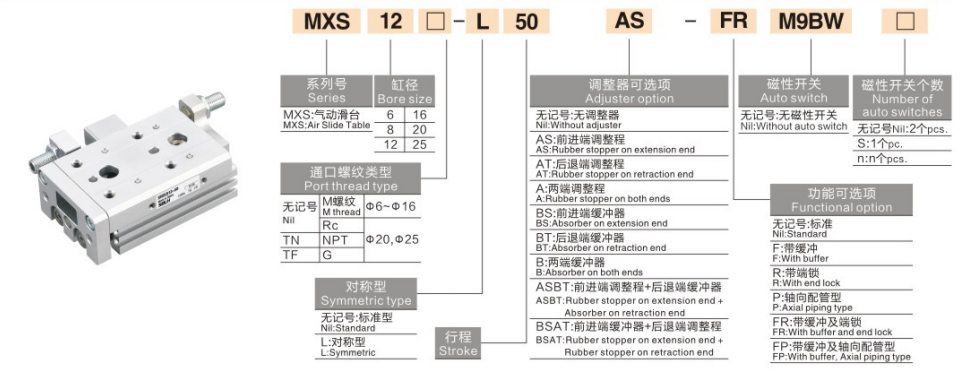

   1. Παράδειγμα μοντέλου: MXS16-50AS-M9BW

   2. Παράδειγμα αναφοράς τυπικής παραγγελίας

     -- MXS20-75A-FR-M9NL: Διάμετρος 20mm, διαδρομή 75mm, ρύθμιση διαδρομής διπλού άκρου, αξονική σωλήνωση, μαγνητικός διακόπτης PNP με μήκος καλωδίου 3m

Γενικές Βασικές Τεχνικές Προδιαγραφές

Διάγραμμα αναφοράς δύναμης εξόδου & φορτίου (@0,5MPa, Οριζόντια εγκατάσταση)

Σημείωση: Η χωρητικότητα φορτίου μειώνεται με μεγαλύτερη διαδρομή και μεγαλύτερη ταχύτητα. συντελεστής ασφάλειας ≥2; Το κατακόρυφο φορτίο απαιτεί επιτρεπόμενη επαλήθευση ροπής

Σενάρια Εφαρμογών & Οδηγίες Επιλογής

   1. Σενάρια εφαρμογής προτεραιότητας για τη σειρά MXS

     --  Τοποθέτηση & μεταφορά εξαιρετικά υψηλής ακρίβειας: Ιδανικό για ακριβή γραμμική μεταφορά και ευθυγράμμιση ηλεκτρονικών εξαρτημάτων, ακροδεκτών, οπτικών φακών και μικροσκοπικών μονάδων με αυστηρές απαιτήσεις τοποθέτησης ±0,01 mm.

     -- Space-Limited Compact Εξοπλισμός: Η εξαιρετικά λεπτή ενσωματωμένη δομή μειώνει το ύψος του εξοπλισμού κατά 30% σε σύγκριση με τα συνηθισμένα τραπέζια ολίσθησης, εφαρμόζοντας τέλεια σε μικροσκοπικούς και εξαιρετικά συμπαγείς αυτοματοποιημένους σταθμούς.

     -- Συνθήκες εργασίας υψηλής ακαμψίας και κατά της παραμόρφωσης: Ο σχεδιασμός του εγκάρσιου οδηγού κυλίνδρου προσφέρει εξαιρετική αντίσταση ροπής και ανοχή έκκεντρου φορτίου, κατάλληλος για οδήγηση άξονα ρομπότ Z και σταθμούς συναρμολόγησης υψηλής ακρίβειας με πολύπλοκες συνθήκες δύναμης.

     -- Κυκλική λειτουργία βραχείας διαδρομής υψηλής συχνότητας: Σταθερό για μακροχρόνια λειτουργία υψηλής συχνότητας σε σύντομη διαδρομή 10~50mm, διατηρώντας σταθερή ακρίβεια χωρίς μετατόπιση ή τρεμούλιασμα.

     -- Διαρθρωτική Απλοποίηση & Μείωση Κόστους: Η ενσωματωμένη δομή κυλίνδρου και οδηγού αντικαθιστά πλήρως τον παραδοσιακό συνδυασμό "κύλινδρος + εξωτερικός οδηγός", απλοποιώντας τον μηχανικό σχεδιασμό και μειώνοντας το κόστος συναρμολόγησης και συντήρησης.

Βασικά σημεία Επαγγελματικής Επιλογής

     -- Επιλογή μεγέθους διάτρησης: Ταιριάξτε το μέγεθος της οπής σύμφωνα με το βάρος του τεμαχίου εργασίας και τον τρόπο εγκατάστασης. Ελέγξτε το οριζόντιο φορτίο εντός 50% της ονομαστικής τιμής και το κατακόρυφο φορτίο εντός 25% της ονομαστικής τιμής για να εξασφαλίσετε σταθερή λειτουργία.

     -- Επιλογή εγκεφαλικού: Κρατήστε 5~10mm περιθώριο διαδρομής κατά την επιλογή μοντέλου. Επιλέξτε ρυθμιστή διαδρομής AS/AT/A (λεπτή ρύθμιση 0~5 mm) εάν απαιτείται ακριβές κούρεμα διαδρομής.

     -- Αντιστοίχιση κατεύθυνσης τοποθέτησης: Κάτω τοποθέτηση για οριζόντιο χειρισμό υλικού. Πλαϊνή τοποθέτηση για πλευρική σταθερή εγκατάσταση. αξονική τοποθέτηση για στοίβαξη άξονα Z και συναρμολόγηση πολλαπλών στρώσεων.

     -- Βελτιστοποίηση διαμόρφωσης buffer: Τυπικό ελαστικό buffer για συμβατική λειτουργία. Εξοπλιστείτε με υδραυλικό buffer όταν η ταχύτητα λειτουργίας υπερβαίνει τα 300mm/s ή το βάρος φορτίου υπερβαίνει τα 5kg για μείωση της πρόσκρουσης και των κραδασμών του τερματικού.

     -- Ρύθμιση εντοπισμού θέσης: Συμβατό με μαγνητικούς διακόπτες M9B/M9N. Οι ενσωματωμένες αυλακώσεις διπλής όψης υποστηρίζουν την εγκατάσταση 2 διακοπτών για την πραγματοποίηση ακριβούς ανίχνευσης σήματος επί τόπου τόσο για διαδρομές επέκτασης όσο και για ανάσυρση.

Περίληψη μίας πρότασης

     Το δικύλινδρο πνευματικό συρόμενο τραπέζι της σειράς SOLH MXS υιοθετεί κορυφαίο οδηγό σταυροειδούς κυλίνδρου και ενσωματωμένη δομή all-in-one, με διπλή ώθηση, εξαιρετικά υψηλή ακρίβεια ±0,01 mm, εξαιρετική ακαμψία και ικανότητα κατά της παραμόρφωσης, που χρησιμεύει ως η υψηλής ακρίβειας λύση προσυναρμολόγησης ημι-συχνότητας ηλεκτρονικής γραμμικής οδήγησης. αυτοματισμός τοποθέτησης.
