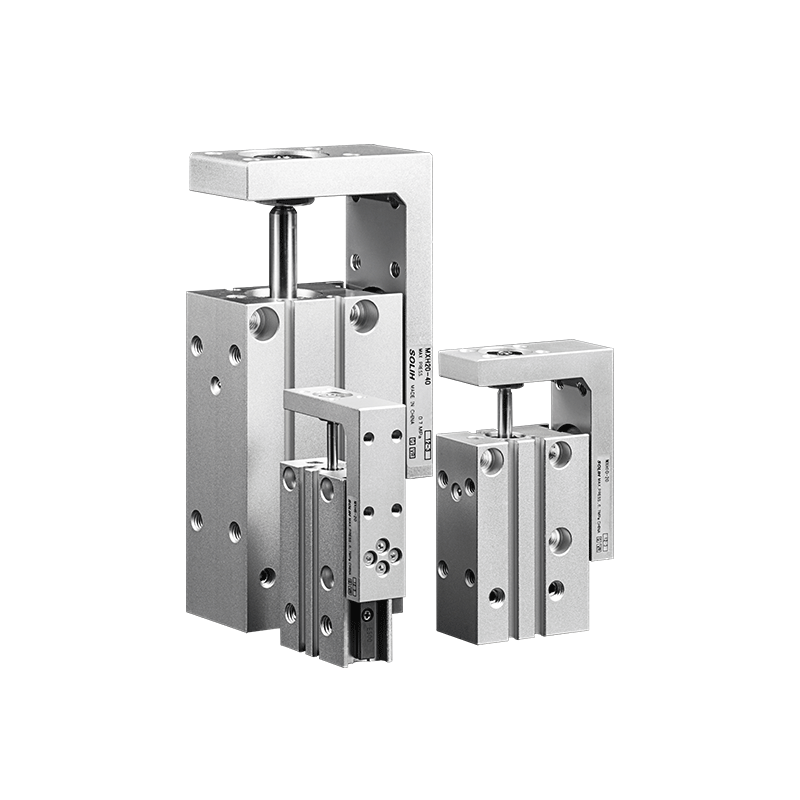

Σειρά MXH Συμπαγής Πνευματικός Τραπέζι μακράς διαδρομής

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MXH είναι ένα συμπαγές πνευματικό συρόμενο τραπέζι στενού τύπου εξοπλισμένο με σύστημα γραμμικού οδηγού με σφαιρική κυκλοφορία. Ενσωματώνοντας ελαφρύ σχεδιασμό, υψηλή ακαμψία και εκτεταμένη απόδοση διαδρομής έως και 60 mm, διαθέτει εξαιρετικά στενό πλάτος αμαξώματος που εξοικονομεί σημαντικό χώρο εγκατάστασης. Με εξαιρετική χωρητικότητα φορτίου κατά της εκτροπής και ικανότητα τοποθέτησης μέσης ακρίβειας, είναι ειδικά βελτιστοποιημένο για εγκατάσταση πολλαπλών ολισθήσεων δίπλα-δίπλα και λειτουργίες μεταφοράς ακριβείας σε αυτοματοποιημένα σενάρια εξαιρετικά περιορισμένου χώρου, χρησιμεύοντας ως ιδανική λύση μικρογραμμικής οδήγησης μεγάλης διαδρομής για ηλεκτρονικά 3C και αυτοματισμούς ακριβείας.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     --  Δομή οδήγησης διπλού εμβόλου: Υιοθετεί τη λειτουργία οδήγησης διπλής ενέργειας διπλού εμβόλου, παρέχοντας σταθερή δύναμη εξόδου και εξαιρετική απόδοση σύγχρονης λειτουργίας, διασφαλίζοντας σταθερή γραμμική κίνηση κατά τη διάρκεια κυκλικής εργασίας υψηλής συχνότητας.

     --  Ράγα οδηγού μπάλας άπειρης κυκλοφορίας: Εξοπλισμένο με ατελείωτες σφαιρικές ράγες γραμμικής οδήγησης, που διαθέτουν υψηλή δομική ακαμψία και εξαιρετική σταθερότητα γραμμικής κίνησης. Ο παραλληλισμός ταξιδιού ελέγχεται εντός 0,05 mm για μικρές διαδρομές, αποφεύγοντας αποτελεσματικά το jitter κίνησης και την απόκλιση.

     -- Εξαιρετικά στενό συμπαγές σώμα: Βελτιστοποιημένη δομή στενού πλάτους, πολύ πιο λεπτή από τα παραδοσιακά τραπέζια slide της σειράς MXQ και MXS, υποστηρίζοντας τέλεια την πυκνή διάταξη πολλαπλών διαφανειών δίπλα-δίπλα για μεγιστοποίηση της χρήσης του χώρου του εξοπλισμού.

     -- Ανώτερη χωρητικότητα φορτίου Anti-Offset: Η επιτρεπόμενη ροπή είναι περίπου 6 φορές εκείνη της παραδοσιακής σειράς MXU, με πολύ ενισχυμένη αντίσταση σε έκκεντρο φορτίο και φορτίο προβόλου, προσαρμοζόμενη σε περίπλοκες συνθήκες λειτουργίας μονόπλευρης δύναμης.

     --  Ευέλικτη εγκατάσταση πολλαπλών κατευθύνσεων: Υποστηρίζει στερέωση 4 κατευθύνσεων με εγκάρσιες διαμπερείς οπές/οπές με σπείρωμα και διαμήκεις οπές με σπείρωμα. Σε συνδυασμό με τον σχεδιασμό σωληνώσεων 3 πλευρών, πληροί τις διαφορετικές απαιτήσεις εγκατάστασης και διάταξης σωληνώσεων για στενές και στοιβαγμένες δομές εξοπλισμού.

     -- Προσαρμογή γενικού αισθητήρα: Ενσωματωμένος μαγνητικός δακτύλιος στάνταρ, με αυλακώσεις αισθητήρα διπλής όψης συμβατές με μαγνητικούς διακόπτες της σειράς D-M9□ και A93, που πραγματοποιούν ακριβή εντοπισμό θέσης διαδρομής και ανάδραση σήματος.

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου: MXH16-50Z-M9NL

   2. Παράδειγμα αναφοράς τυπικής παραγγελίας

     --  MXH10-30-M9BW: Διάτρηση 10 mm, διαδρομή 30 mm, μαγνητικός διακόπτης NPN με μήκος καλωδίου 1 m

Βασικές Τεχνικές Προδιαγραφές

Διάγραμμα αναφοράς δύναμης εξόδου και φορτίου (@0,5MPa)

Συντελεστής ασφάλειας ≥2; Το κατακόρυφο φορτίο απαιτεί επαλήθευση επιτρεπόμενης ροπής

Προδιαγραφή Επιτρεπόμενης Ροπής (Χωρητικότητα φορτίου κατά της μετατόπισης, N·m)

Σενάρια Εφαρμογών & Σύγκριση Επιλογής Προϊόντων

   1. Σενάρια εφαρμογής προτεραιότητας για τη σειρά MXH

     --  Εξοπλισμός εξαιρετικά περιορισμένου χώρου: Ο εξαιρετικά στενός σχεδιασμός του αμαξώματος υποστηρίζει την πυκνή παραδίπλα εγκατάσταση πολλαπλών συρόμενων τραπεζιών, ταιριάζοντας άψογα σε μικρογραφία αυτοματοποιημένου εσωτερικού εξοπλισμού.

     --  Λειτουργίες μεγάλης διαδρομής μέσης ακρίβειας: Μέγιστη διαδρομή έως 60 mm με ακρίβεια επανάληψης ±0,02 mm, που υπερβαίνει κατά πολύ τη σταθερότητα τοποθέτησης των συνηθισμένων πνευματικών κυλίνδρων, ικανοποιώντας τις απαιτήσεις μεταφοράς μεγάλης διαδρομής μέσης ακρίβειας.

     --  Μεταφορά ελαφρού φορτίου υψηλής συχνότητας: Ιδανικό για κυκλικό χειρισμό και τοποθέτηση ηλεκτρονικών εξαρτημάτων, ακροδεκτών, μικρών πλαστικών εξαρτημάτων και εξαρτημάτων εργαλείων ακριβείας.

     --  Συνθήκες Λειτουργίας Φορτίου Anti-Offset: Η εξαιρετική αντίσταση ροπής επιτρέπει τη σταθερή λειτουργία σε σενάρια μονόπλευρης δύναμης και εγκατάστασης προβόλου, επιλύοντας προβλήματα παραμόρφωσης και τρεμούλιασης των συνηθισμένων ολισθήσεων.

Σύγκριση σειράς MXH vs MXQ vs MXS

Οδηγίες Επαγγελματικής Επιλογής

     --  Αντιστοίχιση μεγέθους διάτρησης: Ελέγξτε το οριζόντιο φορτίο εντός 50% της ονομαστικής τιμής και το κατακόρυφο φορτίο εντός του 25% της ονομαστικής τιμής, με εγγυημένο συντελεστή ασφαλείας όχι μικρότερο από 2 για να εξασφαλίσετε σταθερή μακροχρόνια λειτουργία.

     -- Κράτηση εγκεφαλικού: Κρατήστε 5~10mm περιθώριο διαδρομής κατά την επιλογή. η μέγιστη τυπική διαδρομή της σειράς MXH είναι 60 mm για να αποφευχθεί ο περιορισμός της πρόσκρουσης και να βελτιωθεί η διάρκεια ζωής.

     -- Επιλογή τρόπου τοποθέτησης: Επιλέξτε εγκάρσια τοποθέτηση για πολύ στενή διάταξη χώρου. υιοθετήστε τη διαμήκη τοποθέτηση για σενάρια εγκατάστασης στοιβαγμένης και πολλαπλών στρώσεων για εξοικονόμηση συνολικού χώρου εξοπλισμού.

     -- Βελτιστοποίηση buffer: Εξοπλισμός με υδραυλικό buffer όταν η ταχύτητα λειτουργίας υπερβαίνει τα 300mm/s ή το βάρος φορτίου υπερβαίνει τα 3kg, μειώνοντας αποτελεσματικά την κρούση και τους κραδασμούς του τερματικού.

     -- Διαμόρφωση αισθητήρα: Οι αυλακώσεις αισθητήρα διπλής όψης υποστηρίζουν την εγκατάσταση διπλού μαγνητικού διακόπτη, πραγματοποιώντας ακριβή επιτόπου ανίχνευση τόσο των διαδρομών επέκτασης όσο και ανάσυρσης για παρακολούθηση της θέσης πλήρους διαδρομής.

Περίληψη μίας πρότασης

     Το στενό συμπαγές πνευματικό συρόμενο τραπέζι της σειράς SOLH MXH διαθέτει εξαιρετικά στενό σώμα, υψηλή αντίσταση ροπής, μεγάλη διαδρομή 60 mm και μεσαία ακρίβεια ±0,02 mm, με τοποθέτηση 4 κατευθύνσεων και λειτουργία χωρίς λάδι, που είναι η βέλτιστη οικονομικά αποδοτική λύση για πυκνή εγκατάσταση και ελαφρύ φορτίο με προκαθορισμένο χώρο υψηλής συχνότητας.
