Πνευματικός πίνακας διαφανειών σειράς MXQ | Οδηγός ανακυκλοφορίας μπάλας / Οικονομικός Τύπος

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

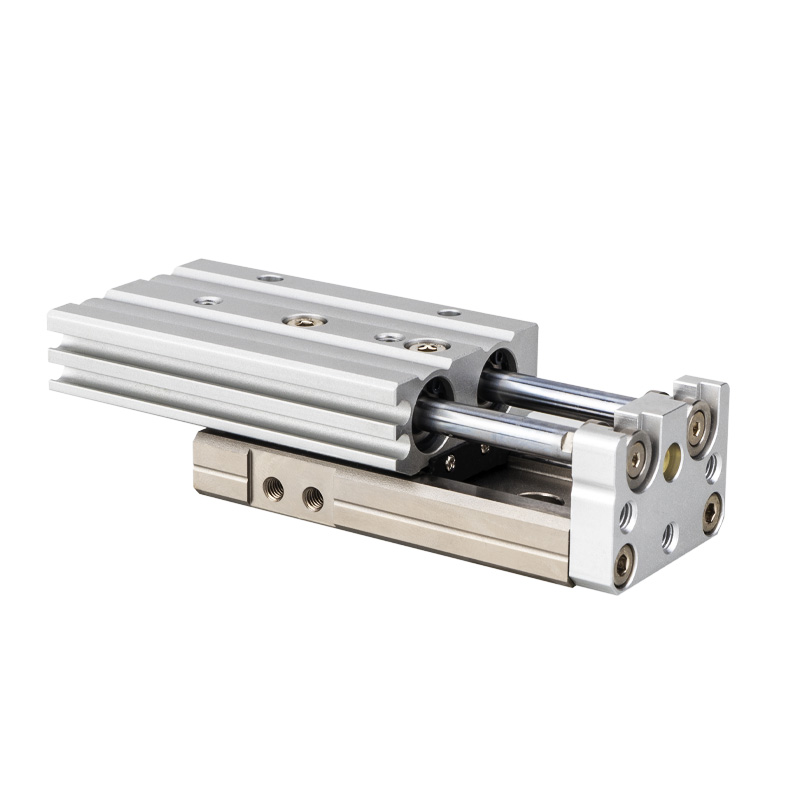

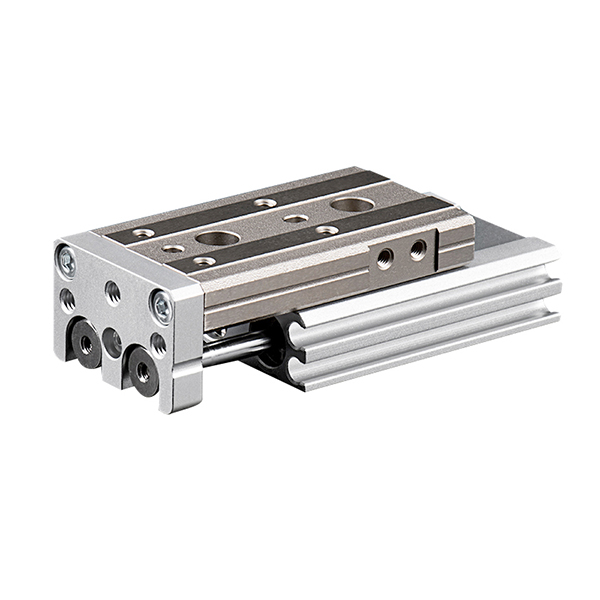

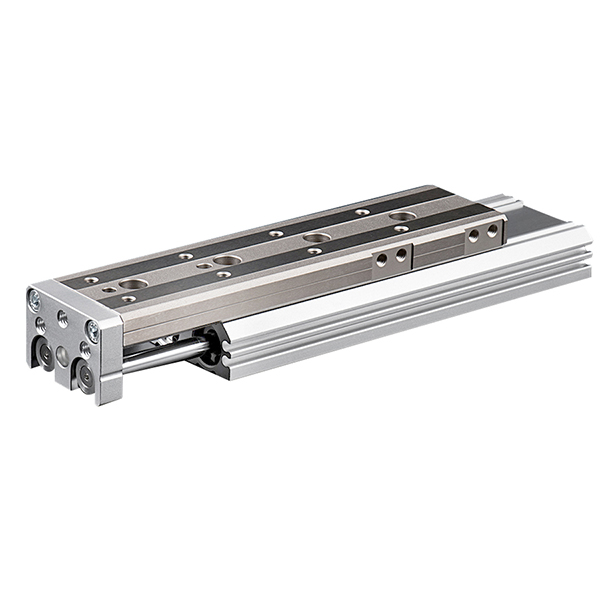

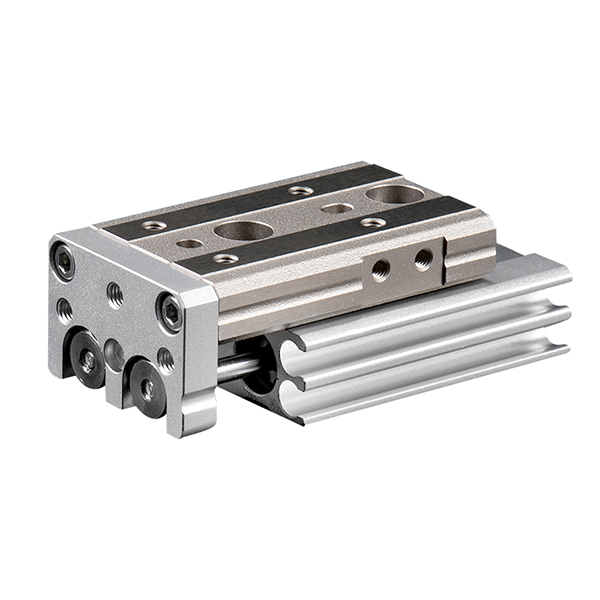

     Η σειρά SOLH MXQ είναι ένα οικονομικό συμπαγές πνευματικό συρόμενο τραπέζι με σύστημα οδήγησης διπλού εμβόλου και ράγες οδηγών σφαιρών ανακυκλοφορίας. Υιοθετώντας μια εξαιρετικά λεπτή και ελαφριά ενσωματωμένη δομή, παρέχει σταθερή γραμμική κίνηση μέσης ακρίβειας με επαναλαμβανόμενη ακρίβεια ±0,02 mm. Ως μια οικονομικά αποδοτική εναλλακτική λύση στον παραδοσιακό συνδυασμό «κύλινδρος + εξωτερικός οδηγός», μειώνει σημαντικά το κόστος του εξοπλισμού διατηρώντας παράλληλα αξιόπιστη απόδοση λειτουργίας. Ιδανικό για γενικό αυτοματοποιημένο χειρισμό και τυπικά σενάρια συναρμολόγησης ακριβείας, είναι η προτιμώμενη βασική λύση γραμμικής οδήγησης για μαζικές αυτοματοποιημένες γραμμές παραγωγής.

Βασική Δομή & Αρχή Εργασίας

     -- Κίνηση διπλής ενέργειας διπλού εμβόλου: Εξοπλισμένο με δομή διπλού εμβόλου που παρέχει διπλάσια ώθηση εξόδου μονοκύλινδρων ολισθητήρων με το ίδιο μέγεθος οπής. Εξασφαλίζει σύγχρονη και σταθερή γραμμική κίνηση με μηδενική αιώρηση ή εκτροπή κατά τη διάρκεια κυκλικής λειτουργίας υψηλής συχνότητας.

     -- Ράγα οδηγού σφαιρών ανακυκλοφορίας: Υιοθετεί μη προφορτωμένο σχεδιασμό οδηγού ανακυκλοφορίας μπάλας, με ομαλή κίνηση ελαφρού φορτίου και χαμηλό κόστος κατασκευής. Διατηρεί σταθερή ακρίβεια τοποθέτησης επαναλήψεων ±0,02 mm, ικανοποιώντας πλήρως τις απαιτήσεις αυτοματισμού μέσης ακρίβειας.

     -- Εξαιρετικά λεπτό και ελαφρύ ενσωματωμένο σώμα: Η ενσωματωμένη δομή κυλίνδρου και συρόμενου τραπεζιού είναι 10% χαμηλότερη σε ύψος και 22% ελαφρύτερη σε βάρος από τη σειρά MXS, επιτυγχάνοντας μια πιο συμπαγή διάταξη εγκατάστασης για εξοπλισμό περιορισμένου χώρου.

     -- Ευέλικτη τοποθέτηση σε τρεις όψεις: Υποστηρίζει στερέωση στο κάτω μέρος, στο πλάι και στην αξονική στερέωση τριών κατευθύνσεων με προκαθορισμένες οπές τοποθέτησης ακριβείας. Απλοποιεί τις διαδικασίες επιτόπιας εγκατάστασης και τοποθέτησης, βελτιώνοντας τη συνολική απόδοση συναρμολόγησης.

     -- Ενσωματωμένος σχεδιασμός μαγνητικής επαγωγής: Τυπικός εσωτερικός μαγνητικός δακτύλιος με δεσμευμένες πλευρικές αυλακώσεις για μαγνητικούς διακόπτες της σειράς D-M9□ και A93. Ο σχεδιασμός χωνευτής τοποθέτησης αποφεύγει τις δομικές παρεμβολές και εξασφαλίζει ανάδραση σήματος σταθερής θέσης.

 Πλήρης κανόνας κωδικοποίησης μοντέλου

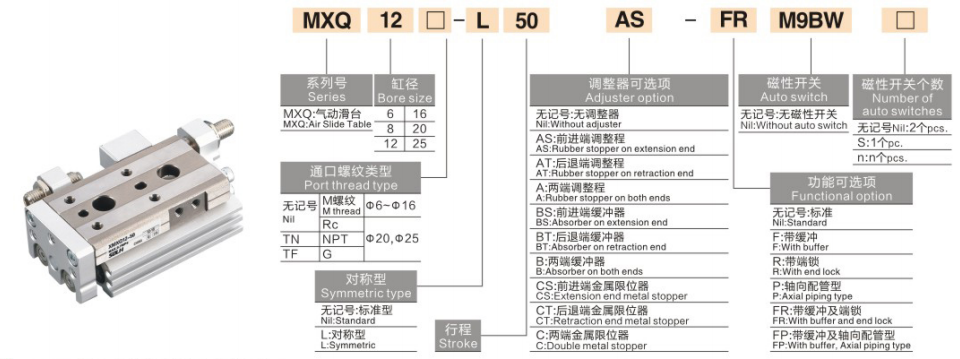

   1. Παράδειγμα μοντέλου: MXQ16-50AS-M9BW

   2. Παράδειγμα αναφοράς τυπικής παραγγελίας

     -- MXQ20-75A-FR-M9NL: Διάτρηση 20mm, διαδρομή 75mm, ρύθμιση διαδρομής διπλού άκρου, αξονική σωλήνωση, μαγνητικός διακόπτης PNP με μήκος καλωδίου 3m

Γενικές Βασικές Τεχνικές Προδιαγραφές

Διάγραμμα αναφοράς δύναμης εξόδου & φορτίου (@0,5MPa, Οριζόντια εγκατάσταση)

Σημείωση: Η χωρητικότητα φόρτωσης μειώνεται με μεγαλύτερη διαδρομή και υψηλότερη ταχύτητα λειτουργίας. συντελεστής ασφάλειας ≥2; Το κατακόρυφο φορτίο απαιτεί επιτρεπόμενη επαλήθευση ροπής

Σενάρια Εφαρμογών & Σύγκριση Επιλογής Προϊόντων

   1. Σενάρια εφαρμογής προτεραιότητας για τη σειρά MXQ

     --  Γενικός αυτοματοποιημένος χειρισμός: Ιδανικό για κυκλική μεταφορά μικρών ηλεκτρονικών εξαρτημάτων, ακροδεκτών, πλαστικών εξαρτημάτων και ελαφρών αρθρωτών εξαρτημάτων με τυπικές απαιτήσεις ακρίβειας.

     -- Έργα αυτοματισμού με ευαισθησία στο κόστος: Ως οικονομική εναλλακτική λύση στη σειρά MXS υψηλής ακρίβειας, μειώνει το συνολικό κόστος του εξοπλισμού κατά περισσότερο από 30%, ενώ διατηρεί σταθερή βασική απόδοση.

     -- Εξαιρετικά συμπαγής διάταξη χώρου: Διαθέτει χαμηλότερο ύψος σώματος και μικρότερο βάρος από τις διαφάνειες MXS, εξοικονομώντας χώρο κάθετης εγκατάστασης για εξαιρετικά συμπαγή αυτοματοποιημένο εξοπλισμό.

     -- Λειτουργία ελαφρού φορτίου μέσης ακρίβειας: Ιδανικό για συνθήκες εργασίας με απαίτηση τοποθέτησης ±0,02 mm και χωρίς απαιτήσεις υψηλής ακαμψίας ή μεγάλης αντίστασης ροπής.

     -- Ποδηλασία μικρής διαδρομής υψηλής συχνότητας: Αξιόπιστο για μακροχρόνια επαναλαμβανόμενη λειτουργία σε σύντομη διαδρομή 10~50mm, αντικαθιστώντας αποτελεσματικά τους παραδοσιακούς συνδυασμούς διαχωρισμένου κυλίνδρου και εξωτερικού οδηγού.

   2.MXQ vs MXS vs MXH | Σύγκριση πίνακα διαφανειών Core SMC

Βασικά σημεία Επαγγελματικής Επιλογής

     -- Αντιστοίχιση μεγέθους διάτρησης: Επιλέξτε το κατάλληλο μέγεθος οπής σύμφωνα με το βάρος του τεμαχίου εργασίας και την κατεύθυνση εγκατάστασης. Ελέγξτε το οριζόντιο φορτίο εντός 50% της ονομαστικής τιμής και το κατακόρυφο φορτίο εντός του 25% της ονομαστικής τιμής για να εξασφαλίσετε σταθερή μακροχρόνια λειτουργία.

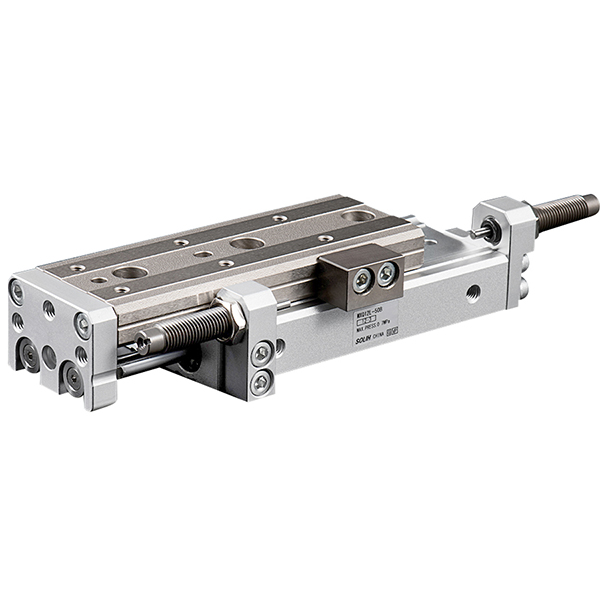

     -- Επιλογή Περιοδικού & Κράτηση Περιθωρίου: Κρατήστε 5~10mm περιθώριο διαδρομής κατά την επιλογή μοντέλου. Υιοθετήστε το επίθημα λεπτής ρύθμισης AS/AT/A (0~5mm κοπή) εάν απαιτείται ακριβής βαθμονόμηση διαδρομής.

     -- Επιλογή ευέλικτης τοποθέτησης: Κάτω τοποθέτηση για οριζόντιο χειρισμό υλικού. Πλαϊνή τοποθέτηση για πλευρική σταθερή εγκατάσταση. αξονική τοποθέτηση για στοίβαξη άξονα Z και συναρμολόγηση εξοπλισμού πολλαπλών στρώσεων.

     -- Βελτιστοποίηση διαμόρφωσης buffer: Τυπικό ελαστικό buffer για συμβατική λειτουργία σε χαμηλή ταχύτητα. Εγκαταστήστε ένα προαιρετικό υδραυλικό buffer όταν η ταχύτητα λειτουργίας υπερβαίνει τα 300 mm/s ή το βάρος φορτίου υπερβαίνει τα 5 kg (δεν ισχύει για το μοντέλο MXQ6).

     -- Διαμόρφωση ανίχνευσης θέσης: Συμβατό με μαγνητικούς διακόπτες M9B/M9N/A93. Οι ενσωματωμένες αυλακώσεις διπλής όψης υποστηρίζουν την εγκατάσταση διπλού διακόπτη για την πραγματοποίηση ακριβούς ανάδρασης σήματος επέκτασης/ανάσυρσης επί τόπου.

Περίληψη μίας πρότασης

     Το οικονομικό πνευματικό συρόμενο τραπέζι της σειράς SOLH MXQ υιοθετεί τον ελαφρύ οδηγό σφαιρών ανακυκλοφορίας και την ενσωματωμένη δομή διπλού εμβόλου, με εξαιρετικά ελαφρύ λεπτό σώμα, σταθερή μέση ακρίβεια ± 0,02 mm και χαμηλό κόστος, που χρησιμεύει ως η καλύτερη οικονομικά αντικατάσταση για παραδοσιακούς συνδυασμούς αυτοματισμών κυλίνδρου-βιομηχανικής συναρμολόγησης και ελαφρού συνδυασμού γενικής συναρμολόγησης κυλίνδρου-βιομηχανικού οδηγού.
