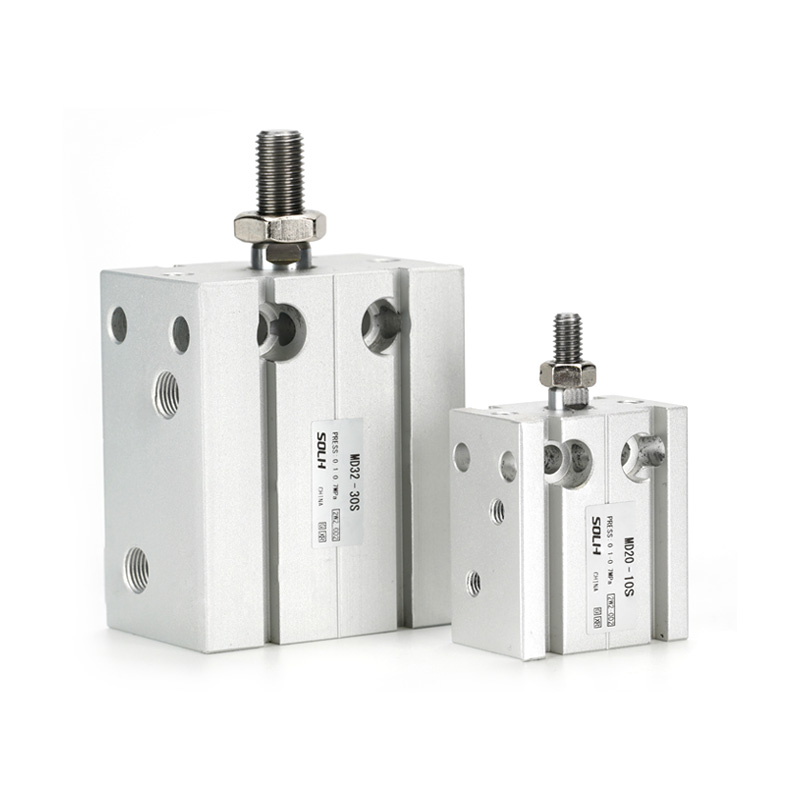

Συμπαγής κύλινδρος Πολλαπλής βάσης σειράς MD Δωρεάν εγκατάσταση

Μάρκα:SOLH της Richge Technology

Επισκόπηση σειράς προϊόντων

     Η σειρά SOLH MD είναι τυπικός μικροσκοπικός κύλινδρος ελεύθερης τοποθέτησης πολλαπλών θέσεων με οπές στερέωσης πλήρους κύκλου, εξαιρετικά λεπτό σχήμα μπλοκ και δυνατότητα εγκατάστασης με αυθαίρετη γωνία. Σχεδιασμένο για στενό περιορισμένο χώρο εξοπλισμού, διάταξη υψηλής πυκνότητας και σταθμούς εργασίας διαλείπουσας εκτόξευσης και τοποθέτησης ελαφρού φορτίου.

     5 πλήρη υπομοντέλα καλύπτουν απαιτήσεις μονής/διπλής ράβδου, μονής/διπλής δράσης, σταθερής/ρυθμιζόμενης διαδρομής:

     -- MD: Μονή ράβδος διπλής δράσης (τυπικός γενικός τύπος)

     -- MSD: Μονής ράβδου μονής δράσης (εκτείνεται το ελατήριο)

     -- MTD: Μονή ράβδος μονής δράσης (ανασυρόμενο ελατήριο μέσα)

     -- MDD: Διπλή ράβδος διπλής δράσης (αντιστρεπτική χωρίς περιστροφή)

     -- MDJ: Διπλή ράβδος διπλής δράσης με πίσω ρυθμιζόμενη διαδρομή

Πίνακας Τεχνικών Προδιαγραφών Universal Core

Κατασκευαστική Σχεδίαση & Πλεονεκτήματα βασικής απόδοσης

  1. Πλήρης τοποθέτηση πολλαπλών θέσεων 6 κατευθύνσεων

     -- Ομοιόμορφες τρύπες που διανέμονται στο μπροστινό, πίσω, αριστερά, δεξιά, πάνω και κάτω μέρος του σώματος του κυλίνδρου. μπορεί να στερεωθεί σε οποιοδήποτε επίπεδο και οποιαδήποτε γωνία. Η παράλληλη διάταξη πολλαπλών κυλίνδρων δίπλα-δίπλα μεγιστοποιεί τη χρήση του χώρου του ντουλαπιού.

  2. Εξαιρετικά λεπτό μπλοκ ελαφρύ σώμα

     -- 30%~50% λεπτότερο πάχος τοιχώματος από τους τυπικούς κυλίνδρους στρογγυλού σώματος, κύριο σώμα από ελαφρύ κράμα αλουμινίου από χυτό χυτό για μικρογραφία μηχανισμού.

  3. Αυτολιπαινόμενο ρουλεμάν ράβδου εμβόλου

     -- Ενσωματωμένος αυτολιπαινόμενος δακτύλιος χαμηλής τριβής στη ράβδο εμβόλου, λειτουργία χωρίς λάδι, μεγάλη διάρκεια ζωής και σταθερή ομαλή κίνηση.

  4. Τυπικές αυλακώσεις στερέωσης μαγνητικού διακόπτη

     -- Ειδικές τραπεζοειδείς αυλακώσεις ολίσθησης και στις δύο πλευρές του σώματος του κυλίνδρου. εύκολη συναρμολόγηση, αποσυναρμολόγηση και αλλαγή θέσης των μαγνητικών διακοπτών καλαμιού χωρίς επιπλέον βραχίονες.

  5. Ενσωματωμένο μπροστινό ελαστικό μαξιλαράκι

     -- Το ενσωματωμένο buffer στο άκρο της ράβδου απορροφά τους κραδασμούς, μειώνει τον θόρυβο λειτουργίας και προστατεύει τα μικρά εξαρτήματα και τα τεμάχια εργασίας.

  6. Επεκτάσιμη διπλή ράβδος & παραλλαγές ρυθμιζόμενης διαδρομής

     -- Διπλή ράβδος MDD: Ισχυρή αντιστρεπτική απόδοση, μηδενική περιστροφική εκτροπή, σταθερή γραμμική οδήγηση υπό πλευρικό φορτίο

     -- Ρυθμιζόμενη διαδρομή MDJ: Πίσω βίδα ρύθμισης για ρύθμιση ορίου διαδρομής, ευέλικτη για απαιτήσεις μεταβλητού μήκους τοποθέτησης

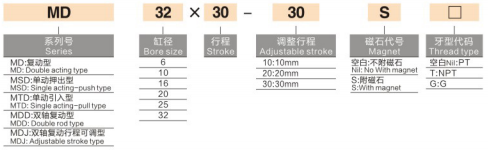

Πλήρεις κανόνες ονομασίας μοντέλου

  1. Μοντέλο 1: Τυπική μονή ράβδο διπλής δράσης MD16×30S

     -- MD = Κωδικός σειράς, συμπαγής κύλινδρος διπλής ενέργειας μονής ράβδου

     -- 16 = Διάμετρος οπής (mm)

     -- 30 = Βασικό μήκος διαδρομής (mm)

     -- S = Ενσωματωμένος μαγνητικός δακτύλιος (κενό = χωρίς μαγνήτη)

  2.Μοντέλο 2: Ρυθμιζόμενη διπλή ράβδος MDJ20×20-10S

     -- MDJ = Διπλή ράβδος διπλής ενέργειας με ρύθμιση πίσω διαδρομής

     -- 20 = Μέγεθος οπής (mm)

     -- 20 = Σταθερή διαδρομή βάσης

     -- 10 = Ρυθμιζόμενη επιπλέον διαδρομή (Συνολική διαδρομή = 20 + 10 = 30 mm)

     -- S = Προαιρετικό επίθημα ενσωματωμένου μαγνητικού δακτυλίου

Πίνακας ώθησης θεωρητικής εξόδου (Μονάδα: N)

Οδηγός επιλογής βήμα προς βήμα και τυπικές εφαρμογές

  1. Βασικοί κανόνες κρίσης επιλογής

     -- Προτεραιότητα περιορισμού χώρου: Στενή κοιλότητα εγκατάστασης, πυκνή διάταξη, απαίτηση τοποθέτησης πολλαπλών γωνιών → Επιλέξτε συμπαγή κύλινδρο μπλοκ σειράς MD

     -- Έλεγχος κατάστασης φορτίου: Καθαρό αξονικό ελαφρύ φορτίο χωρίς πλευρική εκτροπή → Standard μονή ράβδος MD. Υπάρχει πλευρικό φορτίο στρέψης / μετατόπισης → Μοντέλο αντιπεριστροφής διπλής ράβδου MDD

     -- Απαίτηση προσαρμογής διαδρομής: Η διαδρομή μεταβλητής θέσης χρειάζεται λεπτό όριο → Παραλλαγή διπλής ράβδου ρυθμιζόμενης διαδρομής MDJ

     -- Ανάδραση σήματος θέσης: Προσθέστε επίθημα S με μαγνητικό διακόπτη CMSH/DMSH για ανίχνευση διαδρομής PLC

  2. Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Αυτοματισμός 3C & Ημιαγωγών: Σύσφιξη μικρών εξαρτημάτων, ώθηση υλικού, πτύχωση εξαρτημάτων, ακριβείς σταθμοί τοποθέτησης

     -- Γενικός αυτοματοποιημένος εξοπλισμός: Μπλοκάρισμα τεμαχίου εργασίας, μεταγωγή σταθμού, μικροί γραμμικοί παλινδρομικοί μηχανισμοί

     -- Συναρμολόγηση οικιακών συσκευών και υλικού: Εφαρμογή πρέσας μικρού εξαρτήματος, κούμπωμα με κούμπωμα, διανομή μικροκόλλας

     -- Μηχανήματα συσκευασίας και τροφίμων: μεταφορά υλικού ελαφρού φορτίου, σύσφιξη προϊόντος, αυτόματος διαχωρισμός διαλογής

Περίληψη μίας πρότασης

     Συμπαγής κύλινδρος ελεύθερης τοποθέτησης πολλαπλών κατευθύνσεων SOLH MD καλύπτει μονής/διπλής ράβδου, μονής/διπλής δράσης και ρυθμιζόμενης διαδρομής παραλλαγές MDJ με πλήρεις οπές στερέωσης 6 πλευρών, ενσωματωμένο buffer και προαιρετικό μαγνητικό δακτύλιο, εξαιρετικά λεπτή, ελαφριά σχεδίαση, ιδανική για σύσφιξη ελαφρού φορτίου, εξαγωγή, αυτοματοποίηση και τοποθέτηση σε θέση τοποθέτησης εξοπλισμού.
