Συμπαγές πεπιεσμένο πεπιεσμένο πεπιεσμένο τραπέζι σειράς MXP Ultra-High Precision

Συμπαγές πεπιεσμένο πεπιεσμένο πεπιεσμένο τραπέζι σειράς MXP Ultra-High Precision

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

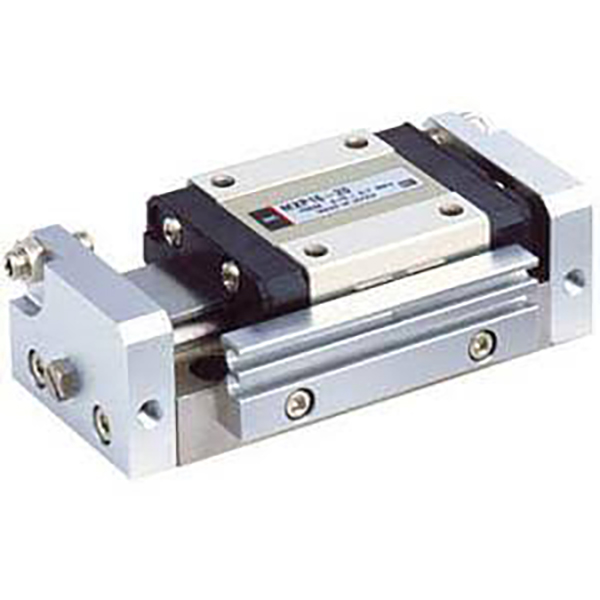

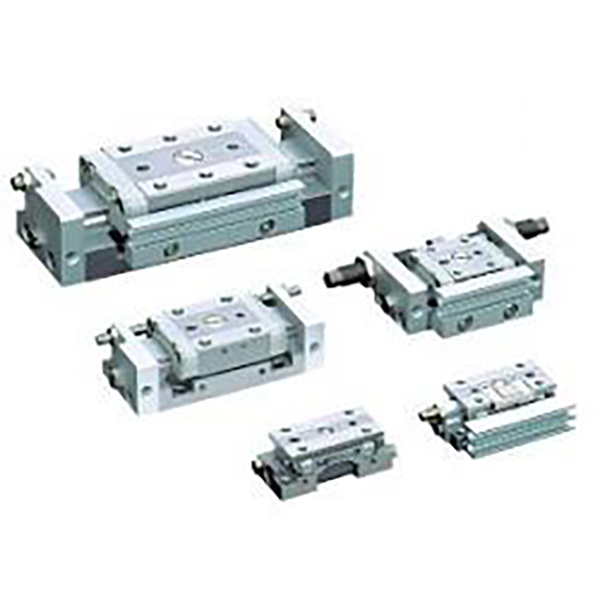

     Η σειρά SOLH MXP είναι ένα συμπαγές πνευματικό συρόμενο τραπέζι υψηλής ακρίβειας υψηλής ποιότητας, σχεδιασμένο για αυστηρά σενάρια μικροτοποθέτησης. Υιοθετώντας μια ενσωματωμένη δομή ράγας οδηγού κυλίνδρου και ενσωματωμένο σώμα από ανοξείδωτο χάλυβα, παρέχει παραλληλισμό σε επίπεδο micron, εξαιρετικά χαμηλό σφάλμα περιστροφής και εξαιρετική ακαμψία. Υποστηρίζοντας σωληνώσεις διπλής κατεύθυνσης και σταθερή ποδηλασία υψηλής συχνότητας, είναι απόλυτα κατάλληλο για συναρμολόγηση ακριβείας 3C, οπτική ανίχνευση και τοποθέτηση μικροεξαρτημάτων υψηλής ακρίβειας, λειτουργώντας ως το κορυφαίο μοντέλο για εξελιγμένες μικροσκοπικές εφαρμογές γραμμικής οδήγησης.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     --  Λειτουργία οδήγησης: Λειτουργία διπλής κατεύθυνσης διπλής ενέργειας, μεγέθη οπών φ6/8/10/12/16mm, που καλύπτουν εύρος ελαφρού φορτίου 10~120N.

     -- Ενσωματωμένη δομή Premium: Διαθέτει ενσωματωμένο κυλινδρικό γραμμικό οδηγό και μονοκόμματο σώμα από μαρτενσιτικό ανοξείδωτο χάλυβα. Ο φέρων μηχανισμός είναι πλήρως απομονωμένος από την κίνηση στεγανοποίησης της ράβδου εμβόλου, επιτυγχάνοντας εξαιρετική ακαμψία και ελάχιστη τριβή.

     -- Βαθμός εξαιρετικά υψηλής ακρίβειας: Παραλληλισμός ταξιδιού 0,004 mm, παραλληλισμός τοποθέτησης 0,02 mm, ακρίβεια περιστροφής ±0,03° (φ6/8/10) / ±0,04° (φ12/16), παρέχοντας κορυφαία στον κλάδο εξαιρετικά σταθερή απόδοση τοποθέτησης ακριβείας.

     -- Εξαιρετικά συμπαγές στενό σώμα: Ύψος αμαξώματος μόνο 17~23mm, 10%~20% στενότερο από τα αντίστοιχα μοντέλα MXJ, επιτρέποντας εξαιρετικά πυκνή διάταξη για εξαιρετικά περιορισμένους χώρους εργασίας.

     -- Ευελιξία σωληνώσεων διπλής κατεύθυνσης: Υποστηρίζει τόσο τις πλευρικές όσο και τις αξονικές σωληνώσεις με επιτόπια εναλλαγή διάταξης, προσαρμοσμένη σε διαφορετικές απαιτήσεις δρομολόγησης αγωγών.

     -- Συμβατότητα Universal Sensor: Οι τυπικές αυλακώσεις διπλού μαγνητικού διακόπτη επιτρέπουν την εγκατάσταση 2 μαγνητικών διακοπτών M9B για αξιόπιστη αμφίδρομη παρακολούθηση θέσης.

     -- Πολυεπίπεδη Buffering & Limiting: Τυπικά λαστιχένια προστατευτικά διπλού άκρου για μείωση θορύβου και κρούσης. προαιρετικοί περιοριστές μετάλλων μονού/διπλού άκρου, συν επιλογή υδραυλικού buffer για μοντέλα φ8 και άνω, με ρυθμιζόμενο εύρος διαδρομής 0~5 mm για εξαιρετικά ακριβή έλεγχο τοποθέτησης.

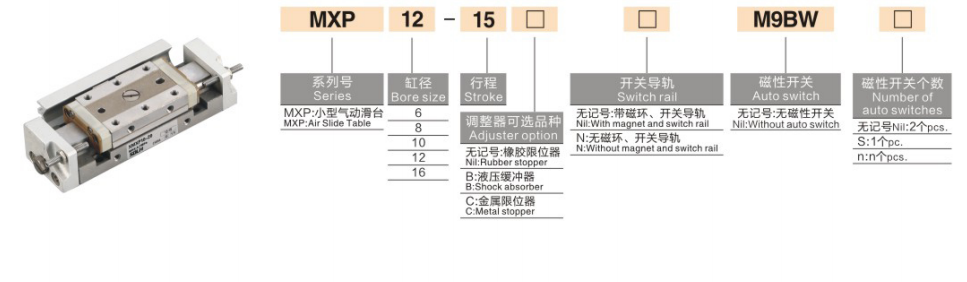

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου: MXP8-15-B-M9BW

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     --  MXP6-5: Τυπικός τύπος, χωρίς μαγνητικό διακόπτη, οπή 6mm, διαδρομή 5mm, διπλής ενέργειας

     --  MXP10-20-B-2M9B: Διάμετρος 10 mm, διαδρομή 20 mm, μεταλλικό όριο διπλού άκρου, 2 τμχ μαγνητικοί διακόπτες M9B

     -- MXP12-25-D: Διάμετρος 12 mm, διαδρομή 25 mm, μέταλλο όριο επέκτασης, συμβατό με αξονικές σωληνώσεις

Βασικές τεχνικές προδιαγραφές (@0,5MPa, διπλής δράσης)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Ακρίβεια & σταθερότητα εξαιρετικά υψηλού επιπέδου μικρού
     -- Διαθέτει εξαιρετικά χαμηλό παραλληλισμό διαδρομής 0,004 mm και ακρίβεια περιστροφής έως ±0,03°, σε συνδυασμό με ακρίβεια τοποθέτησης επανάληψης ±0,01 mm. Εξαλείφει τις μικροανακινήσεις και την απόκλιση θέσης, ικανοποιώντας πλήρως τις αυστηρές απαιτήσεις ακρίβειας για οπτική ανίχνευση, πλαστικοποίηση μικροεξαρτημάτων και διαδικασίες δοκιμών υψηλής ακρίβειας.

   2. Ενσωματωμένη δομή κυλίνδρου & εξαιρετικά στενό συμπαγές σώμα
     -- Ο κύλινδρος είναι ενσωματωμένος μέσα στη δομή της ράγας οδήγησης, μειώνοντας το πλάτος του αμαξώματος κατά 10%~20% σε σύγκριση με τα μοντέλα MXJ. Ο πρωτοποριακός σχεδιασμός πλευρικών/αξονικών σωληνώσεων διπλής κατεύθυνσης επιτρέπει ευέλικτη επιτόπια μεταγωγή, επιλύοντας περιορισμούς διάταξης αγωγών σε εξαιρετικά στενούς πυκνούς σταθμούς.

   3. Υψηλή ακαμψία και μεγάλη διάρκεια ζωής
     -- Το μονοκόμματο σώμα από μαρτενσιτικό ανοξείδωτο χάλυβα και η ενσωματωμένη δομή ράγας οδήγησης προσφέρουν εξαιρετική αντοχή στην παραμόρφωση και δομική ακαμψία. Υιοθετεί σχέδιο στεγανοποίησης χαμηλής τριβής χωρίς λάδια, συμβατό με καθαρά εργαστήρια και ελαφρά βιομηχανικά περιβάλλοντα, επιτυγχάνοντας διάρκεια ζωής άνω των 5 εκατομμυρίων κύκλων χωρίς συντήρηση.

   4. Ομαλή λειτουργία υψηλής συχνότητας
     -- Η κορυφαία στεγανοποίηση χαμηλής τριβής και η ράγα οδήγησης υψηλής ακρίβειας εξασφαλίζουν εξαιρετικά ομαλή κίνηση. Η ταχύτητα λειτουργίας κυμαίνεται από 50 έως 500 mm/s, υποστηρίζοντας σταθερή ποδηλασία υψηλής συχνότητας πάνω από 350 cpm χωρίς τραυλισμό ή τρέμουλο, ιδανική για μακροπρόθεσμες εργασίες επαναλαμβανόμενης θέσης βραχείας διαδρομής.

   5. Ευέλικτη προσαρμογή εγκατάστασης πολλαπλών σκηνών
     -- Υποστηρίζει πάνω, κάτω και πλευρική στήριξη τριών όψεων με οπές ακριβείας για πείρο τοποθέτησης. Η συμμετρική δομή της θύρας αέρα επιτρέπει την εναλλαξιμότητα των σωληνώσεων αριστερά/δεξιά επί τόπου, παραβιάζοντας εντελώς τους περιορισμούς κατεύθυνσης και προσαρμόζοντας σε διάφορα δομικά σχέδια εξοπλισμού.

Φόρμες τοποθέτησης & Τυπικές εφαρμογές

   1. Μέθοδοι τοποθέτησης

     -- Τοποθέτηση στο επάνω μέρος: Στερεώνεται μέσω διαμπερών οπών με οπές ακριβείας για πείρο τοποθέτησης, κατάλληλο για τοποθέτηση στο επάνω μέρος του τεμαχίου εργασίας και σενάρια τοποθέτησης υψηλής ακρίβειας που απαιτούν μηδενική μετατόπιση.

     --  Κάτω τοποθέτηση: Στερεώνεται μέσω οπών με σπειρώματα στο κάτω μέρος με σταθερή και αξιόπιστη δομή, που ισχύει για τη συναρμολόγηση επιφάνειας τυπικού εξοπλισμού και σταθερή γραμμική οδήγηση.

     --  Πλαϊνή τοποθέτηση: Στερεώνεται μέσω πλευρικών οπών με σπείρωμα, ιδανικό για εξοπλισμό με περιορισμένο κατακόρυφο χώρο και πυκνή παράλληλη διάταξη πολλαπλών μονάδων ολίσθησης.

   2. Τυπικά σενάρια εφαρμογής

     --  3C Ηλεκτρονικά: Τοποθέτηση και συγκόλληση τσιπ, εστίαση μονάδας φακού, τοποθέτηση εξαιρετικά ακριβείας μικροεξαρτημάτων, δοκιμή κύκλου ανιχνευτή

     --  Οπτικός Εξοπλισμός: Κίνηση ακριβείας κάμερας CCD, λεπτή βαθμονόμηση οπτικού φακού, τοποθέτηση λέιζερ, οδήγηση πλατφόρμας ανίχνευσης υψηλής ακρίβειας

     --  Συναρμολόγηση Micro Precision: Μινιατούρα αυτόματο κλείδωμα βιδών, σύσφιξη ακροδεκτών, εισαγωγή εξαρτημάτων ακριβείας, οδήγηση με στροφέα υψηλής ακρίβειας

     -- Ιατρικός εξοπλισμός: Έλεγχος ακριβείας μικροαντλίας, μικροσκοπικός διακόπτης ακριβείας βαλβίδας, τηλεσκοπική τοποθέτηση μικρού οργάνου

Σύγκριση επιλογής πίνακα διαφανειών: MXP vs MXJ vs MXQ

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής κατά φορτίο
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Κρατήστε τουλάχιστον 50% περιθώριο ασφαλείας φορτίου για να εξασφαλίσετε σταθερή λειτουργία ακριβείας.

   2. Επιβεβαίωση Εγκεφαλικού Τυπικό εύρος διαδρομής: 5~30mm. Δώστε προτεραιότητα στις μικρές διαδρομές (5~20 mm) για συνθήκες εργασίας υψηλής συχνότητας για να διατηρήσετε υψηλότερη ακρίβεια τοποθέτησης και λειτουργική σταθερότητα.

   3. Αντιστοίχιση διαμόρφωσης

      --  Παρακολούθηση θέσης: Εξοπλίστε 2 μαγνητικούς διακόπτες M9B για ανάδραση θέσης αμφίδρομης διαδρομής σε πραγματικό χρόνο.

     -- Περιορισμός Ακρίβειας & Προσωρινή αποθήκευση: Επιλέξτε μεταλλικό όριο διπλού άκρου (B) για ρυθμιζόμενη ακριβή τοποθέτηση 0~5 mm. επιλέξτε υδραυλικό buffer για μοντέλα φ8 και άνω για να μειώσετε την κρούση υψηλής συχνότητας.

     --  Προσαρμογή σωληνώσεων: Υιοθετήστε αξονικές σωληνώσεις για πολύ στενή διάταξη χώρου και πλευρικές σωληνώσεις για συμβατικά τυπικά σενάρια εγκατάστασης.

Περίληψη μίας πρότασης

     Πνευματικό συρόμενο τραπέζι εξαιρετικά υψηλής ακρίβειας της σειράς SOLH MXP διαθέτει εξαιρετικά χαμηλό παραλληλισμό 0,004 mm, ελάχιστο σφάλμα περιστροφής, ενσωματωμένη ράγα οδήγησης, σωληνώσεις με δυνατότητα αλλαγής διπλής κατεύθυνσης και προαιρετικό υδραυλικό buffer, που χρησιμεύει ως κορυφαία, υψηλής ακαμψίας, γραμμική βαθμίδα ιατρικής ανίχνευσης υψηλής ραδιενέργειας και υψηλής προκαταρκτικής συναρμολόγησης. εξοπλισμός αυτοματισμού.
