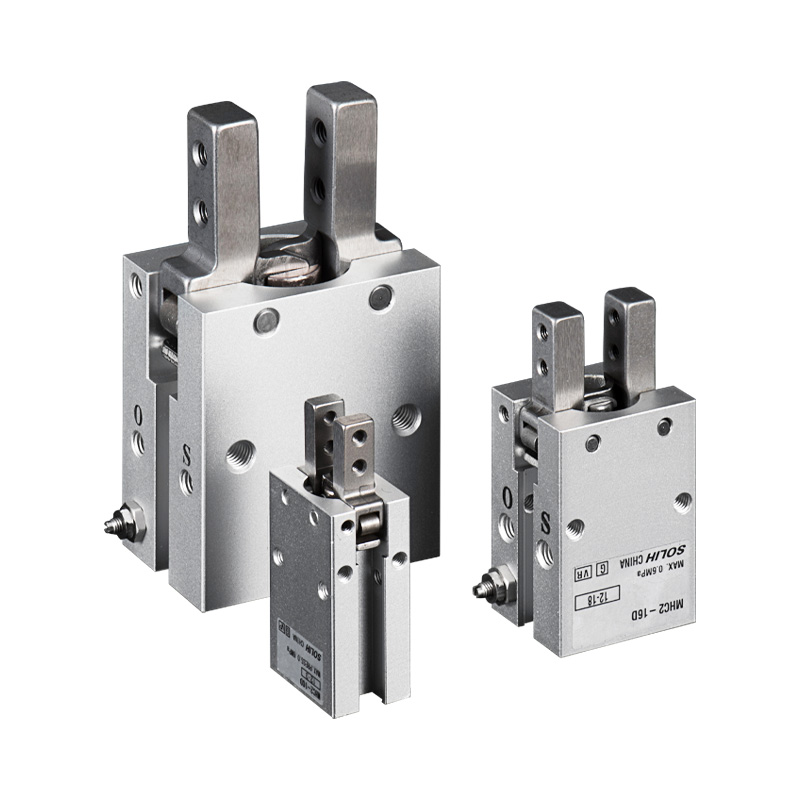

SOLH MHC2 Series Angular Pivot Pneumatic Gripper Πλήρης εισαγωγή προϊόντος

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MHC2 είναι τυπική πνευματική λαβή γωνιακής περιστροφής 2 σιαγόνων. Οδηγούμενες από διπλά έμβολα που σπρώχνουν τον μηχανισμό παλινδρόμησης, οι σιαγόνες περιστρέφονται γύρω από το κάτω σημείο περιστροφής αντί για γραμμική παράλληλη διαδρομή. Μέγιστη γωνία αιώρησης της σιαγόνας: 30°. Διαθέσιμα μεγέθη οπών: 6/10/16/20/25mm. Δύο παραλλαγές λειτουργίας: διπλής δράσης (D) και απλής δράσης κανονικά ανοιχτή (S). Ενσωματωμένες ρυθμιζόμενες βαλβίδες γκαζιού για ρύθμιση ταχύτητας. Συμβατό με μαγνητικούς διακόπτες της σειράς M9BW για ανάδραση κατάστασης ανοιχτού/κλειστού. Άμεση ανταλλαγή διαστάσεων με εισαγόμενο MHC2

     Συμπληρωματικό της παράλληλης λαβής MHZ2: MHZ2 = γραμμική μετάφραση σιαγόνων. MHC2 = περιστροφικές αιωρούμενες σιαγόνες. Ιδανικό για στενό χώρο εγκατάστασης σε βάθος και εφαρμογές λαβής τεμαχίου από την εξωτερική πλευρά.

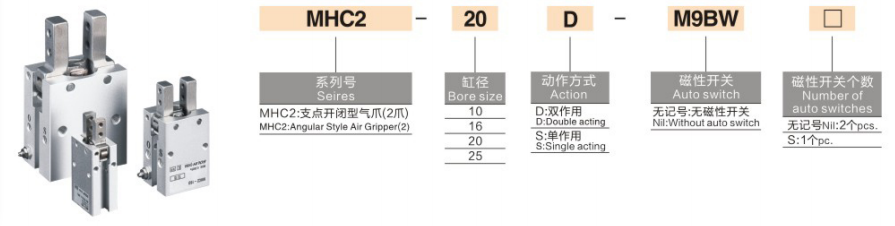

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Μορφή: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Κωδικός σειράς, τυπική γωνιακή λαβή περιστροφής

     -- 16: Μέγεθος οπής: 6 / 10 / 16 / 20 / 25 mm

     -- Τρόπος λειτουργίας

       * D: Διπλής δράσης — Σφιγκτήρες παροχής αέρα, αντίστροφες απελευθερώσεις αέρα. υψηλή ροπή σύσφιξης, γενικού τύπου mainstream

       * S: Απλής δράσης ΟΧΙ Κανονικά ανοιχτό — Σφιγκτήρες παροχής αέρα. Το ελατήριο απελευθερώνει αυτόματα το τεμάχιο εργασίας όταν κόβεται με αέρα

         Σημείωση: Το πρότυπο MHC2 ΔΕΝ παρέχει κανονικά κλειστή (NC) παραλλαγή απλής δράσης

     -- Μεσαίο τμήμα: Επιλογή σώματος (MHCA2 κοντό σώμα / παραλλαγή τελικής θύρας, κενό = τυπικό μοντέλο βάσης πλευρικής θύρας)

     -- M9BW: Μαγνητικός διακόπτης

        * Κενό = Χωρίς διακόπτη (προεγκατεστημένος μαγνητικός δακτύλιος, δεσμευμένη μόνο υποδοχή τοποθέτησης)

        * M9BW / M9BL = γενικός μαγνητικός διακόπτης στερεάς κατάστασης για ανάδραση θέσης

     -- Επίθημα: Ποσότητα μαγνητικών διακοπτών

        * Κενό = 2 τεμ στάνταρ (εντοπίστε και τη θέση σφιγκτήρα και απελευθέρωσης)

        * S = Μόνο 1 μονός μαγνητικός διακόπτης

  2. Παράδειγμα τυπικής παραγγελίας

    MHC2-16D-M9BW:Στάνταρ γωνιακή λαβή περιστροφής MHC2, οπή 16, διπλής ενέργειας, μαγνητικός διακόπτης 2 τμχ M9BW, στάνταρ πλαϊνό σώμα θύρας.

Αρχή Εργασίας & Βασικά Ανταγωνιστικά Πλεονεκτήματα

  1. Μηχανισμός Swing Rocker Pivot

     Τα σαγόνια περιστρέφονται γύρω από τον κάτω άξονα. Οι άκρες των σιαγόνων διαστέλλονται προς τα έξω κατά το άνοιγμα. Ιδανικό για σύσφιξη στην εξωτερική πλευρά όπου οι παράλληλες λαβές κινδυνεύουν από μηχανικές παρεμβολές λόγω ανεπαρκούς χώρου βάθους. Εύρος ταλάντευσης: +30° ~ -10°.

  2. Συμμετρική κίνηση διπλού εμβόλου

     Δημιουργεί μεγάλη ροπή σύσφιξης. Και οι δύο σιαγόνες αιωρούνται συγχρονισμένα με ισορροπημένο φορτίο. Ενσωματωμένες βαλβίδες γκαζιού μονής κατεύθυνσης, δεν απαιτούνται επιπλέον εξαρτήματα ελέγχου ταχύτητας για τη ρύθμιση της ταχύτητας ανοίγματος/κλεισίματος.

  3. Συμπαγές σώμα χαμηλού ύψους

     Λεπτό περίγραμμα, ιδανικό για μικροσκοπικό ρομπότ τελικού τελεστή και περιορισμένη εγκατάσταση ντουλαπιού.

  4. Λειτουργία χωρίς λάδι

     Γράσο μακράς διαρκείας προγεμισμένο στο εργοστάσιο, συμβατό με ξηρό φιλτραρισμένο πεπιεσμένο αέρα για συνεχή ανακύκλωση.

  5. Έτοιμο για ανίχνευση μαγνητικής θέσης

     Ο ενσωματωμένος μαγνητικός δακτύλιος, συνεργάζεται με διακόπτες M9BW για τη μετάδοση του σήματος κατάστασης της σιαγόνας στο PLC για την εκτίμηση της παρουσίας του τεμαχίου εργασίας.

  6. Βάση στήριξης πολλαπλών κατευθύνσεων

     Εντοπισμός οπών πείρων και οπών στερέωσης με στρόφιγγα στην κάτω επιφάνεια. υποστηρίζεται οριζόντια και κάθετη τοποθέτηση. Εκτεταμένο προσαρμοσμένο εξάρτημα μπορεί να τοποθετηθεί σε σιαγόνες.

Ενιαίος Πίνακας Γενικών Τεχνικών Προδιαγραφών

Πίνακας ροπής σύσφιξης @0,5MPa (Μονάδα: N·m)

Σύγκριση επιλογής: MHC2 Angular Gripper VS MHZ2 Parallel Gripper

Οδηγός επιλογής βήμα προς βήμα

  1. Επιλογή τρόπου λειτουργίας

     -- 24ωρη συνεχής αυτοματισμός μάζας, ζήτηση μέγιστης ροπής σύσφιξης → D διπλής ενέργειας (προτιμώμενο mainstream)

     -- Σταθμοί θερμής πίεσης / σφράγισης, αυτόματη απελευθέρωση για αποφυγή σύνθλιψης του τεμαχίου εργασίας μετά από απώλεια ισχύος → S απλής δράσης ΟΧΙ

        Τυποποιημένη σειρά MHC2 χωρίς τύπο αναμονής απενεργοποίησης NC. Εάν απαιτείται μόνιμη σύσφιξη μετά τη διακοπή ρεύματος, επιλέξτε σειρά MHZ2-C.

  2. Κρίση για τις συνθήκες εργασίας

  ✅ Δώστε προτεραιότητα στο MHC2 εάν:

     -- Περιορισμένο βάθος εξοπλισμού. Η παράλληλη γραμμική λαβή παρεμβαίνει στο πλαίσιο κατά τη διάρκεια του ταξιδιού

     -- Διαδικασία πλάγιας τροφοδοσίας, πιάστε το τεμάχιο εργασίας από την εξωτερική περιφέρεια

     -- Εξωτερική σύσφιξη για μικρά πλαστικά περιβλήματα, καπάκια μπουκαλιών, σωληνωτά μέρη

     -- Το μίνι ρομπότ EOAT απαιτεί εξαιρετικά λεπτό περίγραμμα συμπαγούς λαβής

  ❌ Επιλέξτε το MHZ2 αν:

     -- Το τεμάχιο εργασίας χρειάζεται κεντραρισμένη σταθερή σύσφιξη χωρίς περιστροφική ροπή

     -- Απαιτείται προσαρμοσμένο εξάρτημα μεγάλης διάρκειας (σοβαρός κίνδυνος εξασθένησης της ροπής)

     -- Η επαναλαμβανόμενη θέση εξαιρετικά υψηλής ±0,01 mm είναι υποχρεωτική

     -- Απαιτείται μόνιμη σύσφιξη απενεργοποίησης (NC συνήθως κλειστό).

  3. Επιλογή ανίχνευσης σήματος

     -- Πλήρως αυτόματη γραμμή παραγωγής με αναγνώριση τεμαχίου εργασίας PLC → Εξοπλισμός μαγνητικών διακοπτών M9BW

     -- Απλό χειροκίνητο εξάρτημα χωρίς αυτόματη λογική → Βασικό μοντέλο χωρίς διακόπτες

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Αυτοματισμός 3C: Εξωτερική σύσφιξη πλαστικών περιβλημάτων και συνδέσμων, μινιατούρα συναρμολόγηση εξαρτημάτων

     -- Μηχανήματα συσκευασίας: Συλλογή καπακιού μπουκαλιών, πλευρική μεταφορά κουτιών μικρών υλικών

     -- Εργαλεία επιθεώρησης: Εξωτερική τοποθέτηση για σωληνωτά και κυλινδρικά τεμάχια εργασίας

     -- Μίνι ρομποτικός τελικός μηχανισμός για πλάγια επιλογή και τοποθέτηση σε περιορισμένο χώρο

     -- Βοηθητικός εξοπλισμός χύτευσης με έγχυση: Ξεκαλούπωμα & συλλογή μικροπλαστικών εξαρτημάτων

Τυπικά αντιστοιχισμένα πνευματικά κυκλώματα

  1. Κύκλωμα 1: Γενικό κύκλωμα λαβής διπλής ενέργειας

     Μονάδα σέρβις αέρα AFC → 4V210 Ηλεκτρομαγνητική βαλβίδα 5/2 → Σωλήνας PU6 → γωνιακή λαβή MHC2 (διακόπτες M9BW συνδεδεμένοι στην είσοδο PLC)

  2. Κύκλωμα 2: Κανονικά ανοιχτό κύκλωμα ασφαλείας απλής δράσης (αυτόματη απελευθέρωση μετά από απώλεια ρεύματος)

     -- Ρυθμιστής πίεσης AR → Ηλεκτρομαγνητική βαλβίδα 3V 3/2 → MHC2-XXS λαβή μονής δράσης ΟΧΙ

Προφυλάξεις Λειτουργίας & Συντήρησης

     -- Εγκαταστήστε φίλτρο αέρα ακριβείας σειράς AF 5μm ανάντη. Η είσοδος σκόνης στον περιστρεφόμενο σύνδεσμο θα προκαλέσει εμπλοκή.

     -- Ελαχιστοποιήστε το μήκος επέκτασης του φωτιστικού. μακρύτερα εξαρτήματα οδηγούν σε σοβαρή αποτελεσματική μείωση της δύναμης και κίνδυνο ολίσθησης του τεμαχίου εργασίας.

     -- Αποφύγετε το εκκεντρικό βαρύ φορτίο. μονόπλευρη δύναμη επιταχύνει τη φθορά των ακίδων περιστροφής.

     -- Ρυθμίστε την ταχύτητα της σιαγόνας σταδιακά με ενσωματωμένο γκάζι. Η γρήγορη κρούση υψηλής ταχύτητας θα καταστρέψει τα τεμάχια εργασίας.

     -- Οι τυπικές σφραγίδες δεν είναι ανθεκτικές σε ισχυρά οξέα, αλκάλια και οργανικούς διαλύτες. Προσαρμοσμένη έκδοση στεγανοποίησης από καουτσούκ φθορίου για διαβρωτικά περιβάλλοντα.

Περίληψη μίας πρότασης

     Η πνευματική λαβή περιστρεφόμενης γωνιακής αιώρησης SOLH MHC2 υιοθετεί μηχανισμό περιστροφικής σιαγόνας με στροφείς με τρόπους λειτουργίας D/S και ενσωματωμένο γκάζι ταχύτητας, συμπαγές χαμηλού προφίλ για σύσφιξη εξωτερικής περιτύλιξης σε σταθμούς στενού βάθους, συμβατό με μαγνητικούς διακόπτες M9BW, ευρέως χρησιμοποιούμενο για μικρό κάλυμμα συσκευασίας μπουκαλιού3 και κάλυμμα φιάλης. μικροσκοπικός εξοπλισμός αυτοματισμού ρομπότ.
