MHZ2 / MHZL2 Parallel Air Gripper Πλήρης εισαγωγή προϊόντος

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Οι SOLH MHZ2 (τυπική διαδρομή) και MHZL2 (μακριά διαδρομή) είναι συγχρονισμένες παράλληλες λαβές αέρα διπλού εμβόλου. Οδηγούμενες από συμμετρικά διπλά έμβολα και γραμμικές ράγες οδήγησης ακριβείας, οι σιαγόνες ανοίγουν και κλείνουν παράλληλα χωρίς παραμόρφωση, παρέχοντας εξαιρετικά υψηλή ακρίβεια τοποθέτησης επανάληψης. Διαθέσιμες οπές: 10/16/20/25 mm, που υποστηρίζουν τρεις τρόπους λειτουργίας: διπλής δράσης (D), κανονικής λειτουργίας απλής δράσης (S), κανονικής λειτουργίας κανονικής λειτουργίας (C). Πολλαπλά εναλλάξιμα στυλ σιαγόνων και διατάξεις θυρών σώματος είναι προαιρετικά, συμβατά με μαγνητικούς διακόπτες M9BW για την ανίχνευση σημάτων ανοιχτής/κλειστής θέσης για ασφάλιση PLC.

     -- MHZ2: Τυπική γενική λαβή μικρής διαδρομής, σχεδιασμένη για αυτοματοποιημένη μαζική παραγωγή υψηλής ταχύτητας και υψηλού κύκλου

     -- MHZL2: Παραλλαγή εκτεταμένης διαδρομής ανοίγματος, για βαθιά κοιλότητα και χειρισμό τεμαχίου εργασίας μεγάλου μεγέθους

     Και οι δύο σειρές μοιράζονται ίδιες διαστάσεις τοποθέτησης και ανταλλακτικά, πλήρως εναλλάξιμα με εισαγόμενες ισοδύναμες λαβές. Αναπτύσσεται ευρέως σε ηλεκτρονικά 3C, υλικό ακριβείας, αυτοματισμό συσκευασίας και σταθμούς φόρτωσης/εκφόρτωσης μικρών τεμαχίων.

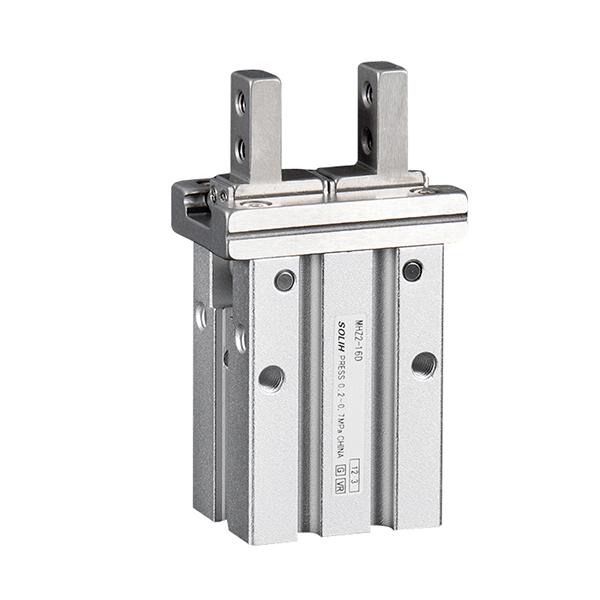

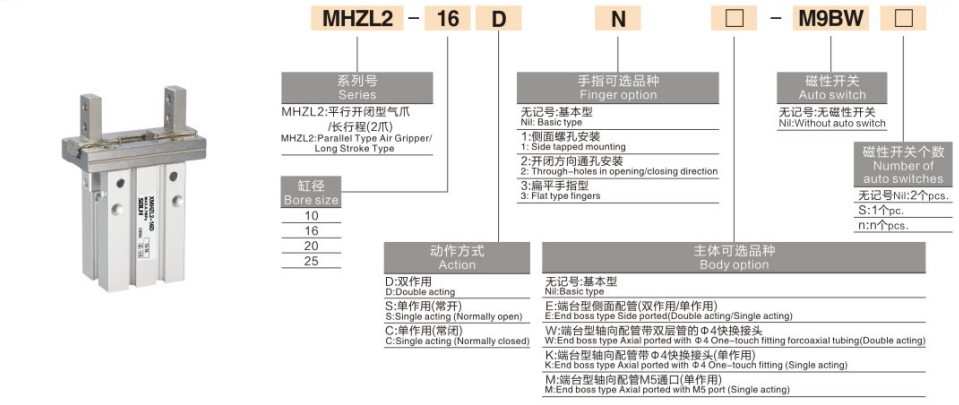

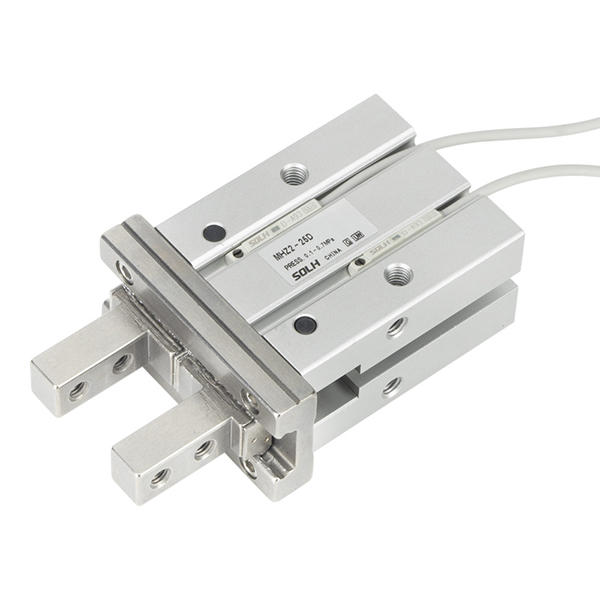

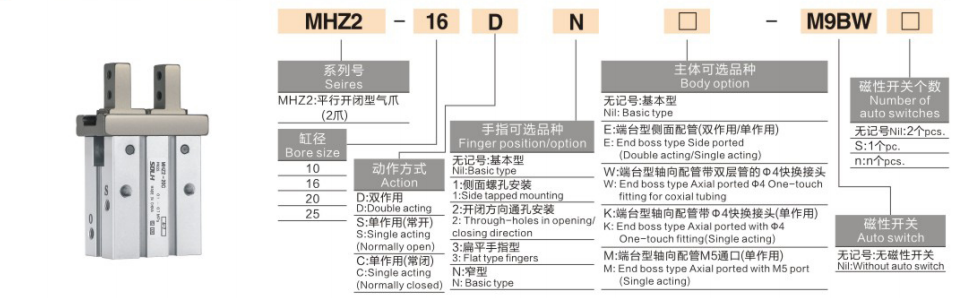

Πλήρης κανόνας κωδικοποίησης μοντέλου

    Καθολική μορφή:Series-Bore-Action-Jaw Option-Body Port Option-Magnetic Switch Model-Switch Quantity

 1. Ορισμός τμήματος κώδικα

   1.1 Σειρά

     -- MHZ2: Τυπική παράλληλη λαβή 2 σιαγόνων διαδρομής

     -- MHZL2: Παράλληλη λαβή μακράς διαδρομής 2 σιαγόνων

   1.2 Διάμετρος: 10 / 16 / 20 / 25 mm

   1.3 Λειτουργία δράσης

     -- D: Διπλής δράσης - Εισαγωγή αέρα για σφιγκτήρα, αντίστροφος αέρας για απελευθέρωση, μέγιστη δύναμη σύσφιξης, πρότυπο μαζικής παραγωγής

     -- S: Απλής δράσης ΟΧΙ Κανονικά ανοιχτό – Σφιγκτήρες παροχής αέρα. Το ελατήριο απελευθερώνεται αυτόματα όταν απενεργοποιείται, αποφεύγεται η σύνθλιψη του τεμαχίου εργασίας σε θερμούς σταθμούς σφράγισης

     -- Γ: Κανονικά κλειστό NC απλής δράσης – Απελευθερώσεις παροχής αέρα. Το ελατήριο συγκρατεί τη δύναμη σύσφιξης χωρίς πίεση αέρα, αποτρέπει την πτώση του τεμαχίου εργασίας για χειρισμό ρομπότ πάνω από το κεφάλι

   1.4 Επιλογή γνάθου

     -- Κενό: Τυπική βασική σιαγόνα

     -- 1: Πλάγια σιαγόνα για τοποθέτηση εκτεταμένων προσαρμοσμένων εξαρτημάτων

     -- 2: Διαμπερής σιαγόνα με μπουλόνια που διεισδύουν για στερέωση στερέωσης

     -- 3: Λεπτή επίπεδη σιαγόνα για λεπτά φύλλα και τεμάχια εργασίας με στενό διάκενο

     -- N: Σαγόνι στενού πλάτους, λεπτό σώμα για συμπαγή διάταξη περιορισμένου εξοπλισμού

   1.5 Διάταξη θύρας αμαξώματος

     -- Κενό: Τυπικές πλευρικές θύρες αέρα

     -- E: Τύπος τελικής πλευρικής θύρας (συμβατό με μονή/διπλή δράση)

     -- W: Προεγκατεστημένη αξονική θύρα Φ4 διπλής ώθησης (μόνο διπλής ενέργειας)

     -- K: Αξονική θύρα τερματισμού με εξάρτημα ώθησης Φ4 (μόνο μονής δράσης)

     -- M: Τερματική αξονική ευθεία θύρα σπειρώματος M5 (μόνο μονής δράσης)

  1.6 Μαγνητικός διακόπτης

     -- Κενό: Χωρίς διακόπτη ανίχνευσης θέσης

     -- M9BW / M9BL: Τυπικός μαγνητικός διακόπτης καλαμιού σε κατάσταση ανοιχτού/κλειστού ανάδρασης

   1.7 Επίθημα ποσότητας διακόπτη

     -- Κενό: Διακόπτες 2 τμχ ως στάνταρ, ανιχνεύουν και τις δύο θέσεις σφιγκτήρα και απελευθέρωσης

     -- S: 1 pc μονός διακόπτης για απλή παρακολούθηση κατάστασης

  2. Παραδείγματα αναφοράς παραγγελίας

   2,1 MHZ2-16D-N-M9BW

     -- Τυπική λαβή διαδρομής, οπή 16, διπλής δράσης, στενή σιαγόνα, 2 τμχ μαγνητικούς διακόπτες M9BW, βασικό σώμα πλαϊνής θύρας.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Αρπάγη μακράς διαδρομής, οπή 20, διπλής δράσης, επίπεδη λεπτή σιαγόνα, σώμα τελικής θύρας, μονός μαγνητικός διακόπτης M9BW.

Πίνακας σύγκρισης πυρήνων MHZ2 VS MHZL2

Κοινόχρηστη εσωτερική δομή και βασικά πλεονεκτήματα (MHZ2 & MHZL2)

  1. Συμμετρική Σύγχρονη Κίνηση Διπλού Εμβόλου

     -- Αριστερά και δεξιά έμβολα ωθούν τις σιαγόνες ταυτόχρονα με ισορροπημένη πίεση, χωρίς πλευρική μετατόπιση ή ολίσθηση συστροφής κατά τη λαβή, σταθερή τοποθέτηση για μικροεξαρτήματα όπως τσιπ και PCB.

  2. Γραμμική ράγα οδηγού υψηλής αντοχής στη φθορά

     -- Σιδηροτροχιά από σκληρό κράμα χρωμίου σε συνδυασμό με αυτολιπαινόμενα ολισθητήρες PTFE, χαμηλή τριβή και ισχυρή αντοχή στην κρούση. Προγεμισμένο γράσο μεγάλης διάρκειας ζωής από το εργοστάσιο, συμβατό με κύκλωμα αέρα χωρίς λάδι.

  3. Εξαιρετικά υψηλή επαναλαμβανόμενη ακρίβεια θέσης

     -- Επαναληψιμότητα ±0,01 mm σε όλες τις 10~25 οπές, μηδενική απόκλιση διαστάσεων για ηλεκτρονικά ακριβείας και συλλογή υλικού.

  4. Πολυγωνική Universal Mounting

     -- Τρύπες στερέωσης στο κάτω μέρος, στις δύο πλευρές και στο πάνω μέρος του σώματος. Οι σιαγόνες υποστηρίζουν πλευρική βρύση, διαμπερής οπή, επίπεδα & στενά στυλ, τοποθετούμενα οριζόντια, κάθετα ή ανεστραμμένα.

  5. Τρεις λειτουργίες ασφαλούς επαναφοράς ελατηρίου

     -- Διπλής δράσης D: Σταθερή σταθερή δύναμη σύσφιξης για συνεχή μαζική παραγωγή 24 ωρών

     -- S μονής δράσης NO: Αυτόματη απελευθέρωση κατά τη διακοπή ρεύματος, προστατεύει τα εξαρτήματα από σύνθλιψη σε σταθμούς θερμής πίεσης / σφράγισης

     -- C NC μονής δράσης: Μόνιμη σύσφιξη χωρίς παροχή αέρα, εξαλείφει τον κίνδυνο πτώσης του τεμαχίου εργασίας για το ρομπότ EOAT

  6. Ενσωματωμένη ανίχνευση μαγνητικής θέσης

     -- Ενσωματωμένος μαγνητικός δακτύλιος μέσα στο σώμα του κυλίνδρου. Ο διακόπτης M9BW μεταδίδει ψηφιακό σήμα στο PLC για να κρίνει την παρουσία του τεμαχίου εργασίας και την κατάσταση της σιαγόνας για την αυτοματοποιημένη λογική αλληλασφάλισης.

  7. Διαφοροποιημένη ολοκληρωμένη διάταξη λιμένων

     -- Η τυπική πλευρική θύρα, η ακραία θύρα, οι αξονικές προσυναρμολογημένες επιλογές τοποθέτησης push-in απλοποιούν τη δρομολόγηση των σωλήνων χωρίς επιπλέον προσαρμογείς για το ρομπότ τελικού τελεστή.

Ενιαίος καθολικός πίνακας τεχνικών προδιαγραφών

Θεωρητική δύναμη σύσφιξης @0,5MPa (Μονάδα: N)

Οδηγός επιλογής βήμα προς βήμα

  1. Επιλογή εγκεφαλικού επεισοδίου

     -- Μικρά λεπτά μέρη, στενό άνοιγμα, απαιτούν υψηλή ταχύτητα & συχνότητα → τυπική διαδρομή MHZ2

     -- Τεμάχια εργασίας μεγάλου μεγέθους, ξεκαλούπωμα σε βαθιά κοιλότητα, απαιτείται ευρύ άνοιγμα → MHZL2 μεγάλη διαδρομή

  2. Επιλογή λειτουργίας δράσης

     -- Συνεχής παραγωγή 24 ωρών, μεγιστοποίηση της δύναμης σύσφιξης → D διπλής δράσης

     -- Θερμή πίεση / σταθμός σφράγισης, αποτρέψτε τη σύνθλιψη του τεμαχίου εργασίας μετά από απώλεια ισχύος → S μονής δράσης ΟΧΙ

     -- Φόρτωση/εκφόρτωση ρομπότ, αποφύγετε την πτώση εξαρτημάτων σε περίπτωση διακοπής ρεύματος → C NC απλής ενέργειας

 3. Επιλογή στυλ γνάθου

     -- Συμπαγές μίνι φωτιστικό με περιορισμένο χώρο → N στενό σαγόνι

     -- Λεπτά φύλλα, PCB, χειρισμός στενού κενού → 3 επίπεδες λεπτές σιαγόνες

     -- Ανάγκη τοποθέτησης εκτεταμένων προσαρμοσμένων εξαρτημάτων → 1 σιαγόνα με πλάγια κοπή / 2 σιαγόνα με τρύπα

 4. Επιλογή διάταξης θύρας αμαξώματος

     -- Σταθερός συνηθισμένος σταθμός εργασίας, τυπική δρομολόγηση σωλήνων → κενό τυπικό πλαϊνό σώμα θύρας

     -- Ρομπότ EOAT, απλοποιήστε τη διάταξη σωλήνωσης → W/K/M αξονικό προεγκατεστημένο σώμα θύρας push-in

     -- Στενός χώρος σωλήνων στο πλάι του ντουλαπιού → Σώμα θυρίδας άκρου E

 5. Επιλογή ανίχνευσης σήματος θέσης

     -- Πλήρως αυτόματη γραμμή παραγωγής, το PLC χρειάζεται ανατροφοδότηση για το τεμάχιο εργασίας και την κατάσταση της σιαγόνας → Εξοπλισμός μαγνητικών διακοπτών M9BW (προεπιλογή 2 τμχ)

     -- Απλό χειροκίνητο εξάρτημα χωρίς αυτόματη λογική σήματος → Βασικό μοντέλο χωρίς μαγνητικό διακόπτη

Τυπικά σενάρια Εφαρμογών Βιομηχανίας

  1. Πρότυπη εφαρμογή MHZ2 Stroke

     -- 3C Electronics: Ταξινόμηση και συλλογή υψηλής ταχύτητας PCB, τσιπ, υποδοχές, μικρά πλαστικά μέρη

     -- Υλικό ακριβείας: Φόρτωση/εκφόρτωση υψηλής συχνότητας μικροαξόνων, βιδών, σφραγισμένων μικροσκοπικών εξαρτημάτων

     -- Μηχανήματα συσκευασίας: Τοποθέτηση και σύσφιξη πωμάτων μπουκαλιών, μικρών χαρτοκιβωτίων και ετικετών

     -- Εξοπλισμός οπτικής επιθεώρησης: Μίνι εξάρτημα τοποθέτησης εξαρτημάτων για σταθμούς οπτικής ανίχνευσης

  2. Εφαρμογή MHZL2 Long Stroke

     -- Μεγάλα πλαστικά μέρη, χοντρές πλάκες και συγκράτηση υλικού πολλαπλών στρώσεων

     -- Εξώθηση εξαρτήματος καλουπιού βαθιάς κοιλότητας, βοηθητική χύτευση με έγχυση ξεκαλούπωμα μεγάλου τεμαχίου

     -- Χαρτοκιβώτια, άκαμπτα πλαστικά κουτιά και μεταφορά τεμαχίου μεγάλου μεγέθους

     -- Ρομπότ τελικού τελεστή για χειρισμό υλικών πολλαπλών προδιαγραφών μικτού μεγέθους

Τυπικές αντιστοιχισμένες λύσεις πνευματικών κυκλωμάτων

  1. Circuit 1: Double Acting Gripper for Mass Production Lines

     -- Μονάδα σέρβις αέρα AFC → Ηλεκτρομαγνητική βαλβίδα 4V210 5/2 → Σωλήνας PU6 → λαβή MHZ2/MHZL2 (διακόπτες M9BW συνδεδεμένοι στην ψηφιακή είσοδο PLC)

  2. Circuit 2: Power-Off Hold Safety Circuit for Overhead Robots

     -- Ρυθμιστής πίεσης AR → Ηλεκτρομαγνητική βαλβίδα 3V 3/2 → MHZ2-XXC λαβή μακράς διαδρομής NC μονής δράσης

  3. Circuit 3: Mini Manual Simple Fixture Circuit

     -- Μίνι μονάδα σέρβις αέρα AC1500 → βαλβίδα ποδιού 3F → λεπτός σωλήνας PU4 → τυποποιημένη μικρογραφία MHZ2-10D

Προφυλάξεις Λειτουργίας & Συντήρησης

     -- Εγκαταστήστε φίλτρο αέρα ακριβείας σειράς AF 5μm ανάντη της λαβής. Η είσοδος σκόνης στη ράγα οδήγησης προκαλεί εμπλοκή και μειώνει δραστικά τη διάρκεια ζωής.

     -- Ευθυγραμμίστε αυστηρά το κέντρο βαρύτητας του τεμαχίου εργασίας με τον κεντρικό άξονα της σιαγόνας. Το έκκεντρο μονομερές βαρύ φορτίο οδηγεί σε ανομοιόμορφη τριβή της ράγας.

     -- Διατηρήστε σταθερή πίεση αέρα 0,4~0,5 MPa για λειτουργία υψηλού κύκλου. αποφύγετε τη μακροχρόνια συνεχή λειτουργία υπό πλήρη πίεση 0,7 MPa.

     -- Αποθηκεύστε το διάκενο του buffer για τους μαγνητικούς διακόπτες για να αποτρέψετε τη ζημιά του ανιχνευτή από κρούση της σιαγόνας υψηλής ταχύτητας.

     -- Να μην χρησιμοποιείται σε περιβάλλοντα με ισχυρά οξέα, αλκάλια ή οργανικούς διαλύτες υψηλής συγκέντρωσης για μεγάλες περιόδους. Τα εξαρτήματα στεγανοποίησης θα διαβρωθούν και θα αστοχήσουν πρόωρα.

Περίληψη μίας πρότασης

     Οι τυπικές παράλληλες πνευματικές λαβές υψηλής συχνότητας και μακράς διαδρομής MHZL2 SOLH υιοθετούν γραμμική δομή οδηγού διπλού εμβόλου με ακρίβεια ±0,01 mm, τρεις λειτουργίες D/S/C και πολλαπλές εναλλάξιμες επιλογές σιαγόνων & θυρών, εξοπλισμένες με διακόπτες μαγνητικού τεμαχίου θέσης M9BW, ρομποτικό ρομποτικό τεμάχιο εργασίας, ευρέως χρησιμοποιούμενο υλικό AT3C συλλογή και μεταφορά.
