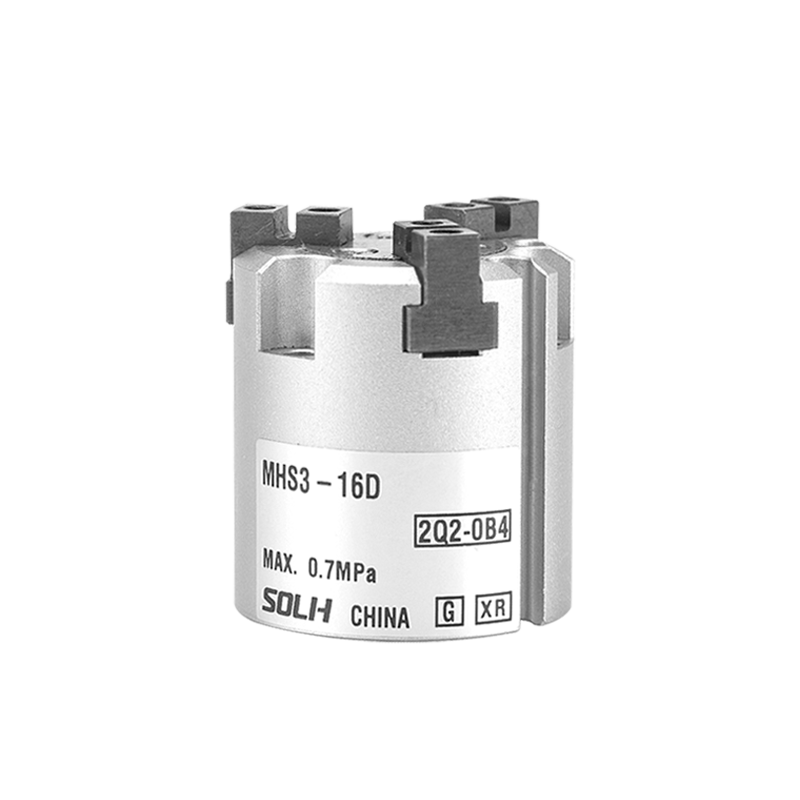

Ομόκεντρη πνευματική λαβή σειράς MHS3 / MHS4 (κοίλο κεντραρισμένο τσοκ Wedge Cam)

Μάρκα: SOLH by Richge Technology

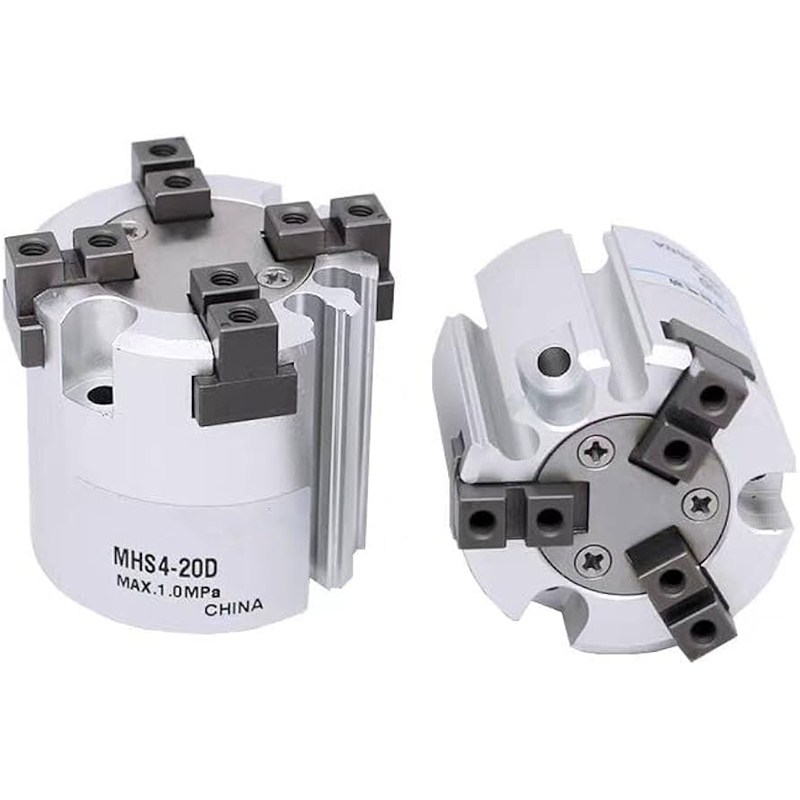

Επισκόπηση σειράς

     -- MHS3: Ομόκεντρη παράλληλη λαβή 3 σιαγόνων που κινείται από σφηνοειδή έκκεντρο. Σχεδιασμένο για σύσφιξη αξόνων, δίσκων και κυκλικών τεμαχίων με εξαιρετικά υψηλή ομοαξονικότητα.

     -- MHS4: Ορθογώνια παράλληλη λαβή 4 σιαγόνων για τετράγωνα, ορθογώνια και ακανόνιστα εξαρτήματα, σταθερή σύσφιξη για αποφυγή παραμόρφωσης και κλίσης.

     -- Λειτουργία οδήγησης: Διπλής δράσης (D) στάνταρ. απλής δράσης κανονικά κλειστή / κανονικά ανοιχτή προαιρετική.

     -- Δομή: Σφηνοειδής μετάδοση με έκκεντρο, ενσωματωμένος μαγνητικός δακτύλιος, κεντρική κοιλότητα διάτρησης, κατασκευή υψηλής ακαμψίας ανθεκτική στη φθορά, λειτουργία χωρίς λάδια.

     -- Ακρίβεια θέσης: Επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,01 mm, σταθερή κεντρική τοποθέτηση χωρίς μετατόπιση.

Βασικά δομικά πλεονεκτήματα

  1. Σφηνοειδής έκκεντρος αυτοκεντρισμός υψηλής ακρίβειας

     -- Όλες οι σιαγόνες ανοίγουν και κλείνουν συγχρόνως μοιράζοντας το ίδιο κεντρικό σημείο. Τα κυκλικά μέρη πραγματοποιούν αυτόματο κεντράρισμα χωρίς εκκεντρικότητα.

  2. Κεντρική διαμπερής οπή

     -- Επιτρέπει τη δρομολόγηση των σωλήνων αέρα, των οπτικών ινών ή των ακίδων εξαγωγής. κατάλληλο για τεμάχια κατεργασίας χιτωνίου, εξαρτήματα άξονα και διεργασίες τυφλών διαφανειών.

  3. Συμπαγές, ελαφρύ σώμα χαμηλού προφίλ

     -- Μικρό συνολικό ύψος, ιδανικό για πυκνή διάταξη εγκατάστασης σε τελικό ρομπότ.

  4. Ισχυρή αντίσταση στην πλευρική δύναμη

     -- Ιδανικό για τοποθέτηση σε πρέσσα, εργασίες βύσματος και φόρτωση εργαλειομηχανών με εξωτερική δύναμη φορτίου.

  5. Ενσωματωμένος μαγνητικός δακτύλιος για όλα τα μεγέθη οπών

     -- Συμβατό με μαγνητικούς διακόπτες της σειράς M9B / M9BW για ανίχνευση κατάστασης πλήρως ανοιχτού / πλήρως κλειστού.

  6. Πλήρες εύρος οπών: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Πλήρης κανόνας ονομασίας μοντέλου

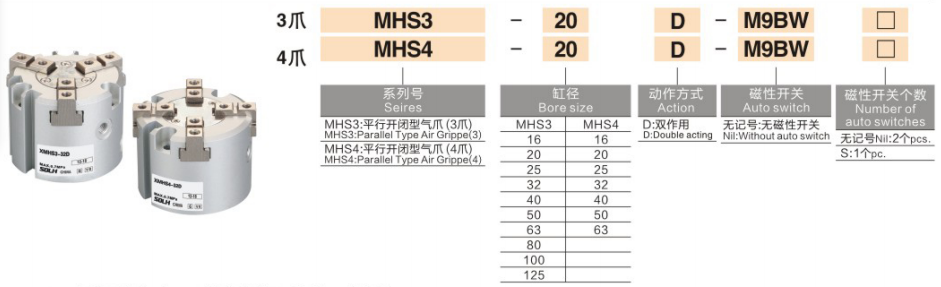

  1. Παράδειγμα μοντέλου: MHS3-32D-M9BW

  2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MHS3-25D: 3-σιαγόνι, φ25, διπλής ενέργειας, χωρίς μαγνητικό διακόπτη

     -- MHS4-40D-2M9B: 4-jaw, φ40, διπλής ενέργειας, εξοπλισμένο με διπλούς μαγνητικούς διακόπτες M9B

Γενικές τυπικές τεχνικές προδιαγραφές (Πίεση δοκιμής: 0,5 MPa)

  1. Κοινές Παράμετροι

     -- Εύρος πίεσης λειτουργίας: 0,15 ~ 0,6 MPa

     -- Θερμοκρασία περιβάλλοντος: -10 ~ 60℃ (χωρίς γλάσο στο εσωτερικό της σωλήνωσης αέρα)

     -- Μέγιστη συχνότητα λειτουργίας: 120 κύκλοι ανά λεπτό

     -- Ακρίβεια επαναλαμβανόμενης τοποθέτησης: ±0,01 mm

     -- Λίπανση: Σχεδιασμός χωρίς λάδια, κατάλληλος για καθαρά περιβάλλοντα παραγωγής

  2. Δύναμη σύσφιξης & Τραπέζι μονής όψης

Σύγκριση επιλογής: MHS3 VS MHS4

Μέθοδοι τοποθέτησης & τυπικά σενάρια εφαρμογής

  1. Επιλογές τοποθέτησης

     -- Στερεώνεται μέσω ακραίων βιδών + πλαϊνών ακίδων τοποθέτησης, γενικής χρήσης για εγκατάσταση ρομπότ EOAT

     -- Η κεντρική διαμπερής οπή επιτρέπει την εκτίναξη του πείρου του εκτοξευτήρα. υποστηρίζει τόσο την εσωτερική διαστολή όσο και την εξωτερική σύσφιξη

  2. Τυπικές Βιομηχανικές Εφαρμογές

     -- Φόρτωση και εκφόρτωση εργαλειομηχανών: Άξονας λαβής και τεμάχια εργασίας δίσκου

     -- 3C Electronics: Κυκλικά τερματικά, τετράγωνα τσιπ, μικροσκοπικός χειρισμός υλικού

     -- Βιομηχανία συσκευασίας: Σώματα μπουκαλιών, σωληνοειδής και κυλινδρική τοποθέτηση υλικού

     -- Διαδικασίες συναρμολόγησης και προσαρμογής: Πρεσάρισμα ρουλεμάν, εισαγωγή χιτωνίου άξονα, ομόκεντρη συναρμολόγηση

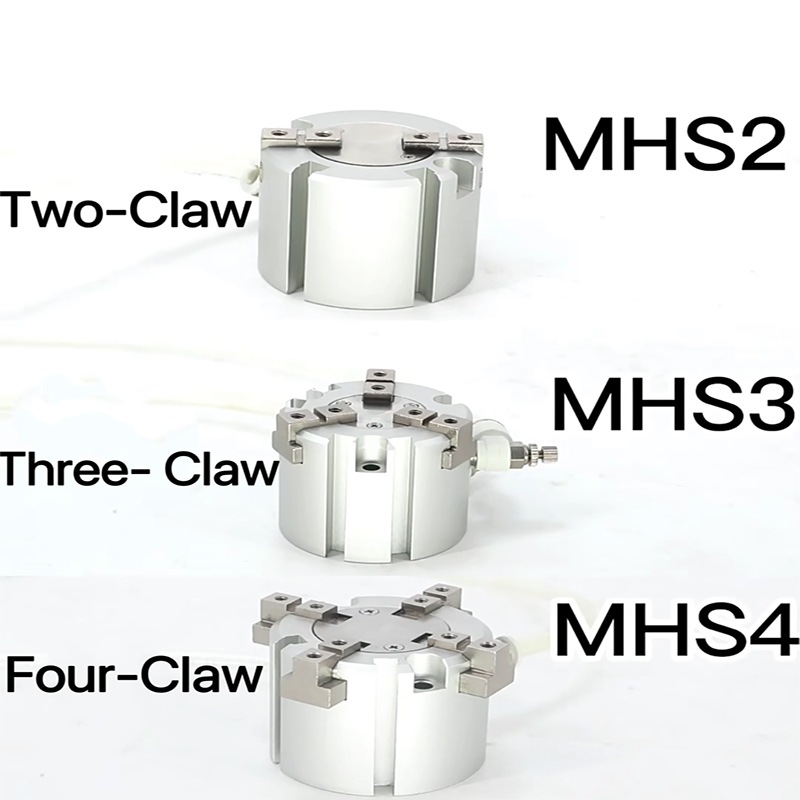

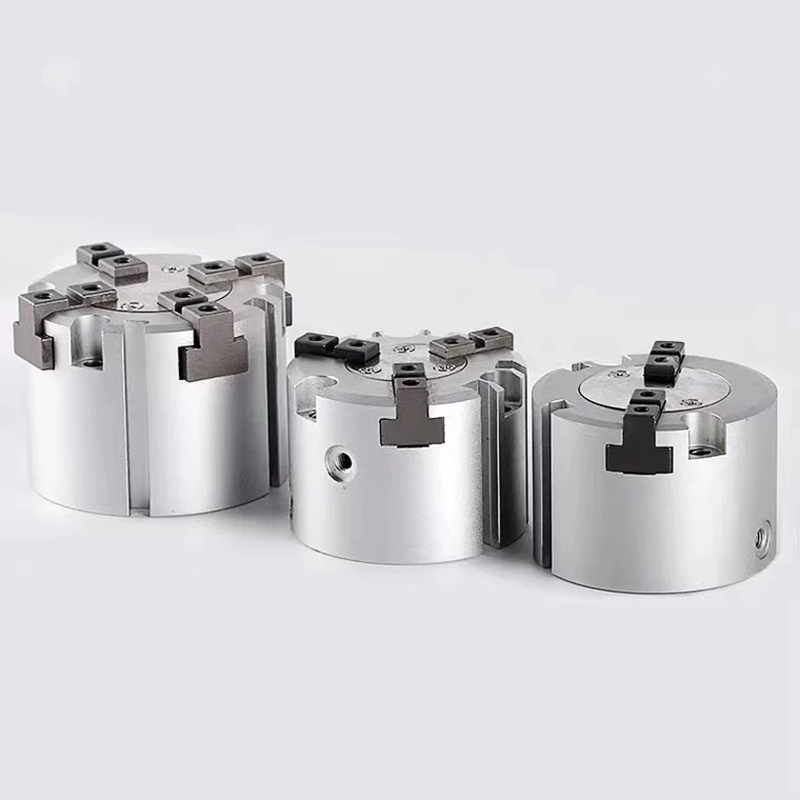

Πλήρης Ταξινόμηση Οικογενειακών Προϊόντων MHS

     -- MHS2: 2 παράλληλες σιαγόνες — για επίπεδες πλάκες και επίπεδα τεμάχια εργασίας

     -- MHS3: 3 ομόκεντρες σιαγόνες — προτιμώμενη λύση για όλα τα κυκλικά εξαρτήματα

     -- MHS4: 4 ορθογώνιες σιαγόνες — προτιμώμενη λύση για τετράγωνα και ορθογώνια μέρη

     -- MHSJ3: Εξοπλισμένο με κάλυμμα σκόνης — για σκληρά περιβάλλοντα εργαστηρίου με σκόνη

     -- MHSH3: Εκτεταμένη κοίλη διάτρηση — αφιερωμένη για συνεχή κατεργασία

Περίληψη μίας πρότασης

     Οι κοίλες πνευματικές αρπάγες SOLH MHS3 3 σιαγόνων και 4 σιαγόνων με σφηνοκεντρικό έκκεντρο παρέχουν ομόκεντρη τοποθέτηση ±0,01 mm με προαιρετική διαμόρφωση μονής/διπλής δράσης και κεντρική διαμπερή οπή, συμβατή με μαγνητικούς διακόπτες της σειράς M9. MHS3 για κυκλικά εξαρτήματα άξονα/δίσκων, MHS4 για τετράγωνα και ορθογώνια εξαρτήματα, που χρησιμοποιείται ευρέως στη φόρτωση εργαλειομηχανών, στον αυτοματισμό 3C και στους σταθμούς συναρμολόγησης με συμπίεση ακριβείας.
