Περιστροφικός κύλινδρος τριών θέσεων σειράς MSZ | Πνευματικός ενεργοποιητής Rack & Pinion

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & τοποθέτηση πυρήνα

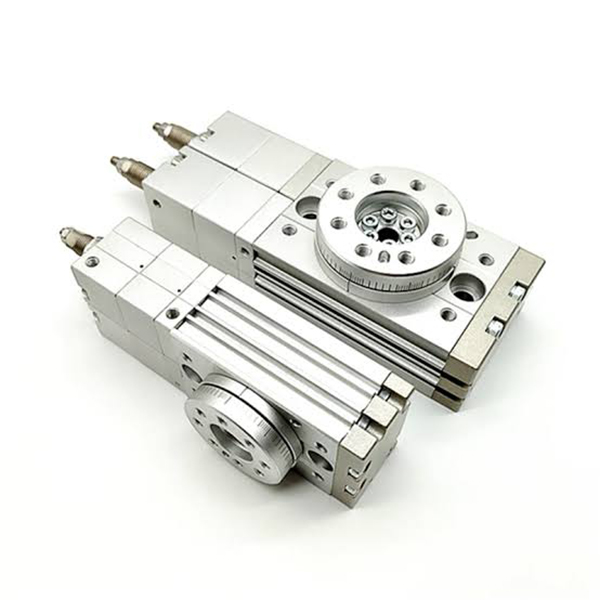

  Η σειρά SOLH MSZ είναι ένας επαγγελματικός περιστρεφόμενος επιτραπέζιος κύλινδρος με ράφι και πινιόν ειδικά σχεδιασμένος γιατοποθέτηση σε τρεις θέσεις. Διαθέτει μοναδική λειτουργία τριπλής στάσης αριστερά/μέση/δεξιά (0° / Mid-stop / 180°), λύνοντας το σημείο πόνου τοποθέτησης που οι τυπικοί περιστροφικοί κύλινδροι δύο θέσεων δεν μπορούν να επιτύχουν ακινητοποίηση στη μέση διαδρομή. Ελεγχόμενο από μία ηλεκτρομαγνητική βαλβίδα μέσης πίεσης 5/3 κατευθύνσεων χωρίς διαμόρφωση κυκλώματος διπλής βαλβίδας, απλοποιεί σημαντικά τη διάταξη του πνευματικού συστήματος. Η μεσαία θέση υποστηρίζει λεπτή ρύθμιση ±10°, ενώ και τα δύο άκρα πραγματοποιούν ρύθμιση γωνίας 0~95°, καθιστώντας την τη βέλτιστη πνευματική λύση για εκτροπή, ταξινόμηση, ευρετηρίαση πολλών σταθμών και σενάρια που απαιτούν υποχρεωτική ενδιάμεση τοποθέτηση.

  Πυρήνας γρήγορης επιλογής σειράς 1.1

Βασική Τοποθέτηση Προϊόντος: Πραγματοποιεί ακριβή περιστροφή τριών στοπ 0° (Αριστερά) → Μεσαίο (Κέντρο) → 180° (Δεξιά) με ρυθμιζόμενη ενδιάμεση θέση για να καλύψει τις απαιτήσεις ευέλικτης τοποθέτησης πολλαπλών γωνιών.

2. Βασικές τεχνικές παράμετροι (SOLH Standard)

  2.1 Βασικές προδιαγραφές

     • Μέγεθος διάτρησης: 10 / 20 / 30 / 50

     • Λειτουργία: Διπλής δράσης, διπλής βάσης & πινιόν, μεσαίας στάσης τριών θέσεων

     • Πίεση Εργασίας: 0,2~1,0MPa (τύπος ελαστικού buffer); 0,2~0,6MPa (τύπος υδραυλικού buffer)

     • Πίεση απόδειξης: 1,05 MPa

     • Θερμοκρασία εργασίας: 0℃~60℃ (Χωρίς παγωμένο περιβάλλον)

     • Γωνία ταλάντευσης: 0~95° για ένα άκρο, συνολική ρυθμιζόμενη γωνία 0~190°

     • Ρύθμιση μέσης στάσης: ±10° μικρορύθμιση με βάση την κεντρική θέση

     • Ακρίβεια τοποθέτησης: ±0,02mm (τύπος υψηλής ακρίβειας MSZA); ±0,05mm (MSZB Βασικός τύπος)

     • Λειτουργία λίπανσης: Λειτουργία αυτολίπανσης χωρίς λάδι

     • Port Thread: M5×0,8 (10/20 διάτρηση); M8×1,25 (διάτρηση 30/50)

  2.2 Ροπή εξόδου και επιτρεπόμενο φορτίο (0,5 MPa)

  2.3 Ικανότητα απορρόφησης ενέργειας ρυθμιστικού διαλύματος

3. Δομικά Χαρακτηριστικά & Αρχή Εργασίας Τριών Θέσεων

  3.1 Βασικά δομικά πλεονεκτήματα

     • Δομή μεσαίας στάσης διπλού ραφιού & διπλού εμβόλου: Υιοθετεί διπλό γρανάζι μετάδοσης κίνησης και ανεξάρτητο έμβολο μεσαίας στάσης, εξαλείφοντας την οπισθοδρόμηση και δίνοντας σταθερή και σταθερή ροπή κατά την εναλλαγή τριών θέσεων.

     • Ενσωματωμένος σχεδιασμός περιστροφικού τραπεζιού: Εξοπλισμένο με οπές πείρου τοποθέτησης για άμεση τοποθέτηση του τεμαχίου εργασίας, με υψηλή ακαμψία και απλή και γρήγορη εγκατάσταση χωρίς επιπλέον εξαρτήματα.

     • Κεντρική Κοίλη Τρύπα: Ενσωματωμένη κεντρική διαμπερής οπή (Ø6~Ø12), που επιτρέπει στους σωλήνες αέρα και τα ηλεκτρικά καλώδια να περνούν τακτοποιημένα, πραγματοποιώντας ενσωματωμένη καλωδίωση και σωληνώσεις.

     • Ανεξάρτητη ρύθμιση γωνίας: Εξοπλισμένο με επαγγελματικά μπουλόνια προσαρμογής, που υποστηρίζουν ανεξάρτητο λεπτό συντονισμό των αριστερών/δεξιών γωνιών ορίου και της μεσαίας θέσης ακινητοποίησης, πραγματοποιώντας ευέλικτη βαθμονόμηση γωνίας.

     • Τυπικές υποδοχές μαγνητικού διακόπτη: Τυπικές δεσμευμένες αυλακώσεις και στις δύο πλευρές, συμβατές με μαγνητικούς διακόπτες D-M9B και D-A93, πραγματοποιώντας ανίχνευση σε πραγματικό χρόνο τριών θέσεων αριστερά/μέση/δεξιά για αυτοματοποιημένη σύνδεση σήματος.

  3.2 Αρχή ελέγχου τριών θέσεων (Πλεονέκτημα πυρήνα)

   Η σειρά MSZ απαιτεί μόνομία ηλεκτρομαγνητική βαλβίδα μέσης πίεσης 5/3 κατευθύνσεων για την πραγματοποίηση μεταγωγής τριών θέσεων, δεν απαιτείται μεταγωγή διπλής βαλβίδας ή σύνθετου κυκλώματος αέρα, γεγονός που απλοποιεί τη δομή του συστήματος και μειώνει το συνολικό κόστος του εξοπλισμού.

     1. Αριστερή θέση (0°): Ηλεκτρομαγνητική βαλβίδα εισαγωγή αέρα αριστερού σταθμού, παροχή αέρα μονής πλευράς και εξαγωγή από την όπισθεν πλευρά, οδηγώντας το περιστροφικό τραπέζι να ασφαλίσει με ακρίβεια στην αριστερή θέση ορίου 0°.

     2. Δεξιά θέση (180°): Ηλεκτρομαγνητική βαλβίδα εισαγωγή αέρα δεξιού σταθμού, αντίστροφη δράση κυκλώματος αέρα, ώθηση του περιστροφικού τραπεζιού να περιστρέφεται και να κλειδώνει στη δεξιά οριακή θέση 180°.

     3. Μέση στάση (M): Μεσαίος σταθμός ηλεκτρομαγνητικής βαλβίδας, και οι δύο πλευρές του κυλίνδρου συμπιέζονται ταυτόχρονα. Το περιστροφικό έμβολο διατηρεί την ισορροπία δύναμης και το ανεξάρτητο έμβολο μεσαίας στάσης πιέζει και κλειδώνει το τραπέζι στην προκαθορισμένη μεσαία θέση, πραγματοποιώντας σταθερή ενδιάμεση τοποθέτηση.

4. Πλήρεις κανόνες ονομασίας μοντέλου

  Τυπικός κωδικός μοντέλου: MSZB20-R-M9BL

5. Κανόνες Επιλογής & Τυπικές Εφαρμογές

  5.1 Κανόνες Προτεραιότητας Επιλογής

     1. Θέση Απαίτηση Πρώτα: Επιλέξτε τη σειρά MSZ για συνθήκες εργασίας που απαιτούν στάση τριών θέσεων (αριστερά/μέση/δεξιά). Οι περιστροφικοί κύλινδροι δύο θέσεων MSQ/HRQ δεν ισχύουν.

     2. Αντιστοίχιση Ακρίβειας: Επιλέξτε τύπο υψηλής ακρίβειας MSZA για σενάρια τοποθέτησης υψηλής επανάληψης. επιλέξτε τον οικονομικό βασικό τύπο MSZB για γενικά καθολικά σενάρια.

     3. Αντιστοίχιση ταχύτητας και φορτίου: Υιοθετήστε τον τύπο υδραυλικού buffer -R για λειτουργία υψηλής ταχύτητας, βαρέως φορτίου και υψηλής πρόσκρουσης. Το τυπικό ελαστικό buffer είναι αρκετό για λειτουργία με ελαφρύ φορτίο χαμηλής ταχύτητας.

     4. Φόρτωση επαλήθευσης: Βεβαιωθείτε ότι το πραγματικό ακτινικό φορτίο, το αξονικό φορτίο και η ροπή κάμψης είναι χαμηλότερα από τις επιτρεπόμενες τιμές για να αποφευχθεί η εμπλοκή και η απόκλιση θέσης.

  5.2 Τυπικά σενάρια εφαρμογής

     • Εκτροπή & Διαλογή τεμαχίου εργασίας: Πραγματοποιήστε τη μεσαία τοποθέτηση και την κατανομή υλικού αριστερά/δεξιά με εναλλαγή πολλαπλών γωνιών 0°/90°/180°.

     • Ευρετηρίαση πολλαπλών σταθμών: Διακόπτης τριών θέσεων για αυτοματοποιημένους σταθμούς συναρμολόγησης, ανίχνευσης και μεταφοράς διεργασιών.

     • Αντικείμενο εργασίας Flip & Steering: Ολοκληρώστε σταθερές κινήσεις αναστροφής και διεύθυνσης μέσω 0° → μέσης → 180° προοδευτικής περιστροφής.

     • Ηλεκτρονικός Αυτοματισμός Συσκευασίας: Εφαρμόζεται στο σφίξιμο του καπακιού της φιάλης, στην τοποθέτηση τσιπς, στην ανίχνευση προϊόντων πολλαπλών γωνιών και στον εξοπλισμό συσκευασίας ακριβείας.

6. Σύγκριση διαφορών πυρήνων MSZ εναντίον MSQ

Περίληψη μίας πρότασης

     Ο περιστροφικός κύλινδρος τριών θέσεων rack-and-pinion της σειράς SOLH MSZ επιτυγχάνει αποκλειστική αριστερή/μέση/δεξιά τριπλή θέση στοπ με απλό έλεγχο μιας βαλβίδας, ρυθμιζόμενη μεσαία γωνία και υψηλή ακρίβεια επανάληψης, αποτελώντας την επαγγελματική προσαρμοσμένη λύση για αυτοματοποιημένο εξοπλισμό ταξινόμησης, ευρετηρίασης και τοποθέτησης πολλαπλών γωνιών.
