Μάρκα: SOLH by Richge Technology

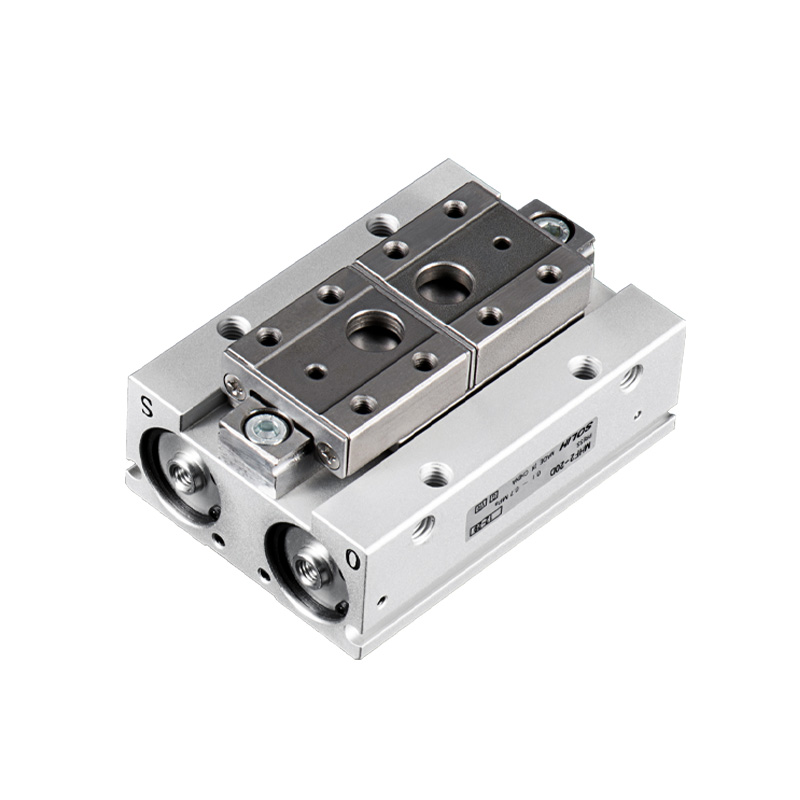

Η σειρά SOLH MHF2 είναι εξαιρετικά επίπεδη διπίστονη γραμμική παράλληλη λαβή 2 σιαγόνων. Κορυφαίο σημείο: Το ύψος του σώματος μόνο το 1/3 της αντίστοιχης λαβής MHZ2, μειώνει αποτελεσματικά τη ροπή κάμψης του άκρου, διατηρώντας παράλληλα υψηλή ακρίβεια τοποθέτησης. Διατίθενται τρεις προαιρετικές σειρές κτυπήματος. Δομή στήριξης τεσσάρων πλευρών. Ειδικά σχεδιασμένο για εφαρμογές υψηλής ακρίβειας χαμηλού φορτίου περιορισμένου χώρου: μικροσκοπικές γραμμικές μονάδες, μικρό ρομπότ EOAT, ημιαγωγοί, ηλεκτρονικά και σταθμοί συναρμολόγησης ακριβείας.
-- Δομή: Διπλό έμβολο + γραμμική ράγα οδήγησης ακριβείας (Φ25/Φ32 υιοθετούν τον κυκλοφορούντα οδηγό ρουλεμάν). Καθαρή παράλληλη γραμμική κίνηση της γνάθου χωρίς αιώρηση, υψηλή ακαμψία. Κύριο σώμα από κράμα αλουμινίου, σιαγόνες από ανοξείδωτο χάλυβα, ενσωματωμένος μαγνητικός δακτύλιος. Αυλάκια στερέωσης μαγνητικού διακόπτη τεσσάρων πλευρών. Επιλογές τοποθέτησης: οπή με οπή από κάτω / πλευρική οπή / εγκατάσταση διαμπερούς οπής.
-- Τύπος δράσης: Double Acting D μόνο (αμφίδρομος έλεγχος αέρα, καμία έκδοση μεμονωμένης δράσης). Ενσωματωμένη βαλβίδα γκαζιού για ρυθμιζόμενη ταχύτητα κίνησης και ομαλή λειτουργία.
-- Εξαιρετικά επίπεδη διάταξη: Το ύψος μειώθηκε κατά περίπου 66% σε σύγκριση με το MHZ2 υπό ίση δύναμη σύσφιξης, μειώνοντας σημαντικά τη ροπή κάμψης του άκρου και βελτιώνοντας τη σταθερότητα τοποθέτησης.
-- Διαμόρφωση διαδρομής: 3 επιλογές διαδρομής ανά οπή: D(Short) / D1 (Medium) / D2 (Long) για να ταιριάζει με διαφορετικά πλάτη τεμαχίου εργασίας.
-- Ακρίβεια τοποθέτησης: Ακρίβεια επανάληψης ±0,04~±0,05mm, σταθερή σε κύκλους υψηλής συχνότητας.

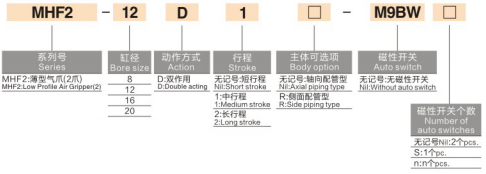

1. Παράδειγμα μοντέλου：MHF2-16D1-S-M9BW
|
Τμήμα |
Κώδικας |
Περιγραφή |
|
1 |
MHF2 |
Σειρά: Εξαιρετικά λεπτή παράλληλη λαβή |
|
2 |
16 |
Μέγεθος οπής: 8,12,16,20,25,32mm (Φ25/32 νέα μεγάλη προδιαγραφή) |
|
3 |
Δ/Δ1/Δ2 |
Βαθμός εγκεφαλικού επεισοδίου / D = Σύντομη διαδρομή / D1 = Μέτρια διαδρομή / D2 = Μεγάλη διαδρομή |
|
4 |
-ΜΙΚΡΟ |
Επιλογή μαγνητικού δακτυλίου Κενό = Χωρίς μαγνήτη. S = Ενσωματωμένος μαγνητικός δακτύλιος για μαγνητικό διακόπτη |
| 5 | -M9B |
Τύπος μαγνητικού διακόπτη M9B(NPN) / M9N(PNP) / M9P Μήκος καλωδίου: τυπικό 0,5 m; W=1m L=3m |
|
6 |
Κωδικός τοποθέτησης επιθήματος |
Κενό = Τυπική τρύπα με τρύπα 2 = Στερέωση διαμέσου οπής F = Στερεός τύπος μονής σιαγόνας |
2. Παράδειγμα τυπικής παραγγελίας
2,1 MHF2-20D2-S-M9BW
-- Διάτρηση 20, μεγάλη διαδρομή D2, ενσωματωμένος μαγνητικός δακτύλιος, μαγνητικός διακόπτης M9B με καλώδιο 1m.
|
Στοιχείο παραμέτρου |
Τυπική προδιαγραφή |
| Ποσότητα σιαγόνων |
2 σιαγόνες, καθαρό παράλληλο γραμμικό άνοιγμα & κλείσιμο |
| Λειτουργία |
Μόνο διπλής δράσης (Καμία παραλλαγή μεμονωμένης δράσης) |
| Πίεση λειτουργίας |
Διάτρηση 8: 0,15~0,7MPa Διάτρηση 12~32: 0,1~0,7MPa (Βέλτιστη πίεση λειτουργίας:0,5MPa) |
| Πίεση απόδειξης |
1,0 MPa |
| Θερμοκρασία περιβάλλοντος |
-10 ~ 60℃ (χωρίς γλάσο στο εσωτερικό των σωληνώσεων αέρα) |
| Ακρίβεια επανάληψης θέσης |
Διάτρηση 8/12：±0,05 mm Διάτρηση 16~32：±0,04 mm |
| Μέγιστη συχνότητα λειτουργίας |
Σύντομη διαδρομή (D): 120 cpm Μέτρια/Μεγάλη διαδρομή (D1/D2): 60 cpm |
| Νήμα Air Port |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Λάδωμα |
Λειτουργία χωρίς λάδι. Προαιρετικό γράσο τροφίμων NSF-H1 |
| Εγκατάσταση διακόπτη |
Τετραπλευρικές αυλακώσεις ολίσθησης, μαγνητικός διακόπτης μπορεί να εγκατασταθεί και στις δύο πλευρές |
| Επιλογές τοποθέτησης |
Κάτω, πλάγια, διαμπερής, πολλαπλών κατευθύνσεων καθολική εγκατάσταση |
|
Διάτρηση (mm) |
Πλήρες μοντέλο |
Ταξίδι με ένα σαγόνι (mm) |
Μέγιστο συνολικό άνοιγμα (mm) |
Δύναμη σύσφιξης (N) |
Ύψος σώματος (mm) |
Καθαρό βάρος (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Σημαντική σημείωση: Η δύναμη σύσφιξης μειώνεται όσο αυξάνεται το μήκος της επέκτασης της σιαγόνας L. Πρέπει να ελέγχει την επιτρεπόμενη ροπή κάμψης κατά την επιλογή, συντελεστής ασφαλείας ≥1,5.
-- Ο χώρος εγκατάστασης είναι αυστηρά περιορισμένος & περιορισμένος σε ύψος: λεπτές γραμμικές μονάδες, μικροσκοπικός τελικός ρομπότ
-- Ζήτηση χαμηλή ροπή κάμψης, σταθερή παράλληλη υψηλή ακρίβεια: ημιαγωγός, ηλεκτρονικά 3C, συναρμολόγηση υλικού ακριβείας
-- Απαίτηση ευέλικτης προσαρμογής διαδρομής: επιλέξτε κοντή/μέτρια/μακριά διαδρομή για να προσαρμόσετε διαφορετικά πλάτη τεμαχίου εργασίας
-- Χρειάζεστε τοποθέτηση πολλαπλών γωνιών και ανίχνευση θέσης διπλής όψης για συμπαγή ενσωματωμένο μηχανισμό
-- Επιλέξτε μέγεθος και διαδρομή διάτρησης σύμφωνα με τον περιορισμό ύψους και το πλάτος του τεμαχίου εργασίας: Ακολουθία προτεραιότητας D(κοντή) → D1 (μεσαία) → D2 (μακρύ)
-- Προσθέστε επίθημα -S μαγνητικός δακτύλιος + διακόπτη M9B/M9N/M9P εάν απαιτείται ανάδραση θέσης ανοιχτής/κλειστής σιαγόνας από το PLC
-- Επιλογή τοποθέτησης: Τυπική τρύπα με τρύπημα (προεπιλογή). επίθημα -2 για τοποθέτηση μέσω οπών κατάλληλο για λεπτές πλατφόρμες και βραχίονες
-- Έλεγχος φορτίου: Μήκος επέκτασης γνάθου ελέγχου L. αποφύγετε το υπερβολικό φορτίο μετατόπισης που υπερβαίνει την επιτρεπόμενη ροπή κάμψης
-- Μεγάλη οπή Φ25/32: Υιοθετήστε τον οδηγό ρουλεμάν κυκλοφορίας, υψηλότερη ακαμψία για μέτρια βαρύτερα τεμάχια εργασίας
Η εξαιρετικά λεπτή παράλληλη πνευματική λαβή διπλής δράσης SOLH MHF2 διαθέτει σχεδίαση εξαιρετικά χαμηλού προφίλ, τρεις κατηγορίες επιλογών διαδρομής, τοποθέτηση σε τέσσερις πλευρές και υψηλή ακρίβεια ±0,04~±0,05 mm, εξοπλισμένη με συμβατούς μαγνητικούς διακόπτες της σειράς M9, ιδανική λύση συμπαγούς λαβής χαμηλής κάμψης για μικροσκοπικό ρομπότ AT3micon EduO αυτοματισμού.
