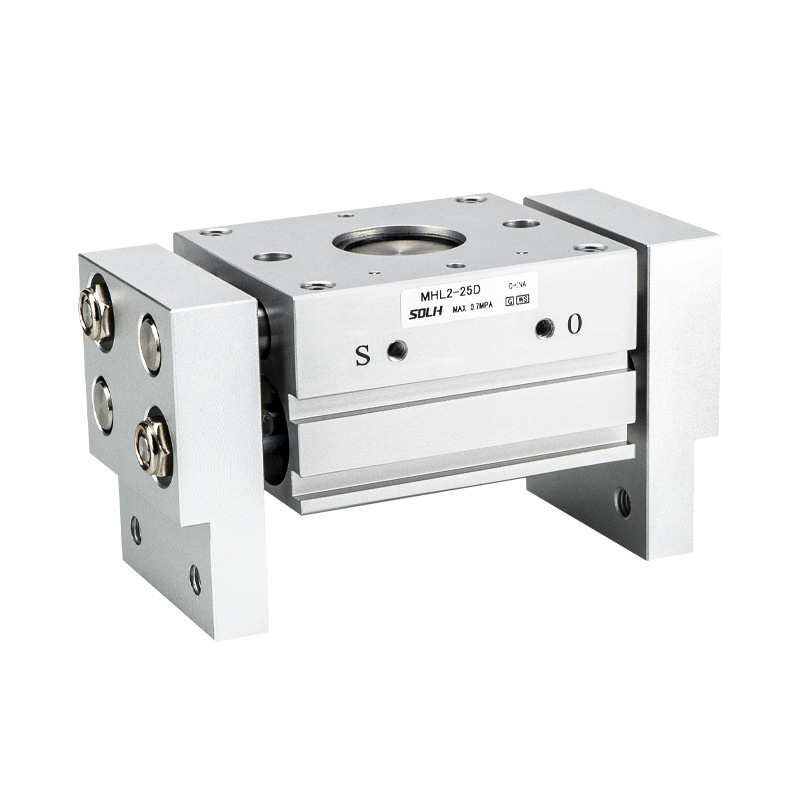

Παράλληλη πνευματική λαβή ευρείας ανοιγόμενης σειράς MHL2

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

      Η σειρά SOLH MHL2 είναι σύγχρονη παράλληλη λαβή μεγάλης διαδρομής και οδοντωτών τροχών. Βασικά πλεονεκτήματα: ισχυρή δύναμη σύσφιξης, εξαιρετικά ευρεία διαδρομή ανοίγματος, υψηλή δομική ακαμψία και ευέλικτες επιλογές τοποθέτησης. Κατάλληλο για μεταφορά βαρέων και μεγάλων τεμαχίων εργασίας, λαβή εξαρτημάτων μεγάλου μεγέθους και παράλληλη σύσφιξη υψηλού φορτίου. Χρησιμοποιείται ευρέως στην αυτοματοποιημένη φόρτωση/εκφόρτωση, εξαρτήματα εργαλειομηχανών και μηχανήματα συσκευασίας.

Βασική Δομή & Αρχή Εργασίας

     -- Μετάδοση: Ο μηχανισμός Rack & pinion εξασφαλίζει σύγχρονη κίνηση της σιαγόνας χωρίς μετατόπιση. Η διάταξη διπλού εμβόλου παρέχει ισχυρή δύναμη σύσφιξης σε συμπαγές περίγραμμα.

     -- Κατασκευή: Σώμα από κράμα αλουμινίου, σιαγόνες από ανοξείδωτο χάλυβα, ενσωματωμένος μαγνητικός δακτύλιος. Όλοι οι περιστρεφόμενοι άξονες υιοθετούν ρουλεμάν ρητίνης εμποτισμένα με λάδι συν ενσωματωμένα στεγανοποιητικά υαλοκαθαριστήρα σκόνης, καλή αντοχή στη σκόνη και εκτεταμένη διάρκεια ζωής.

     -- Τρόπος λειτουργίας: Μόνο διπλής δράσης (D), καμία παραλλαγή μεμονωμένης δράσης. Ενσωματωμένο ρυθμιζόμενο γκάζι για ομαλό έλεγχο ταχύτητας. Τέσσερις υποδοχές στήριξης μαγνητικού διακόπτη για ευέλικτη διάταξη ανίχνευσης θέσης.

     -- Επιλογή διαδρομής: 3 τυπικές διαδρομές ανά οπή: D(Short) / D1 (Medium) / D2 (Long), συμβατό με σύσφιξη εξωτερικής διαμέτρου και λαβή εσωτερικής διαμέτρου για διάφορα πλάτη τεμαχίου εργασίας.

     -- Ακρίβεια θέσης: Επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,1 mm, σταθερή απόδοση σύσφιξης υπό συνθήκες βαρέως φορτίου.

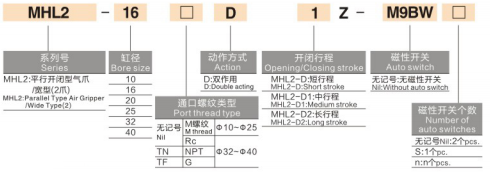

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Παράδειγμα μοντέλου：MHL2-32D2-TF-M9BW

  2. Τυπική αναφορά παραγγελίας

  MHL2-40D2-TF-M9BL Διάτρηση 40, μεγάλη διαδρομή D2, θύρα σπειρώματος G, ενσωματωμένος μαγνήτης, διακόπτης M9B με καλώδιο 3m.

Τεχνικές προδιαγραφές Universal Core

Πίνακας αναφοράς δύναμης διαδρομής και σύσφιξης (0,5 MPa, τυπικό σημείο σύσφιξης)

⚠️ Σημείωση: Απόσταση σφιγκτήρα αναφοράς: 40mm για ø10~25; 80mm για ø32~40. Η αποτελεσματική δύναμη σύσφιξης μειώνεται όταν αυξάνεται η έκταση της γνάθου. Κατά την επαλήθευση φορτίου πρέπει να δεσμευτεί ο συντελεστής ασφαλείας ≥1,5.

Προτιμώμενα σενάρια εφαρμογής για MHL2

     -- Βαρέα / υπερμεγέθη τεμάχια εργασίας που απαιτούν ισχυρή δύναμη σύσφιξης και μεγάλη διαδρομή ανοίγματος, όπως βαρείς σωλήνες, πλάκες και δίσκοι υλικών

     -- Εφαρμογές που απαιτούν σύγχρονη παράλληλη κίνηση χωρίς εκτροπή, με ευέλικτη διάταξη τοποθέτησης πολλαπλών κατευθύνσεων

     -- Δύσκολες συνθήκες εργασίας επιρρεπείς στη σκόνη (φόρτωση εργαλειομηχανών, χειρισμός εξαρτημάτων χύτευσης), που απαιτούν αξιόπιστη αντοχή στη σκόνη και μεγάλη διάρκεια ζωής

     -- Συστήματα που χρειάζονται σύσφιξη εξωτερικής διαμέτρου και λαβή εσωτερικής διαμέτρου, συμβατά με πολλαπλά μεγέθη εξαρτημάτων μέσω επιλογών 3 περιόδων

Οδηγίες επιλογής κλειδιού και εφαρμογής

     -- Προσδιορίστε πρώτα το φορτίο πριν από την επιλογή της οπής: Υπολογίστε την απαιτούμενη δύναμη σύσφιξης με βάση το βάρος του τεμαχίου εργασίας, το μήκος επέκτασης της σιαγόνας και τον συντελεστή ασφαλείας ≥1,5 και, στη συνέχεια, αντιστοιχίστε το αντίστοιχο μέγεθος οπής.

     -- Επιλογή διαδρομής σύμφωνα με το πλάτος του τεμαχίου εργασίας: Ακολουθία προτεραιότητας D(κοντή) → D1 (μέτρια) → D2 (μακριά), αποφύγετε την υπερβολική διαδρομή.

     -- Ανίχνευση θέσης: Εξοπλισμός με μαγνητικούς διακόπτες της σειράς D-M9□ (NPN/PNP/χωρίς επαφή) για ανάδραση ανοιχτής/κλειστής σιαγόνας. τέσσερις υποδοχές στερέωσης επιτρέπουν ευέλικτη διάταξη.

     -- Τοποθέτηση & διαμόρφωση θύρας: ø10~25 υιοθετήστε M5×0,8; ø32~40 επιλέξτε Rc1/8 με νήμα TN/TF/NPT. Επιλέξτε τη βάση στήριξης με χτύπημα / διαμπερή / πλευρική στήριξη ανάλογα με την επιφάνεια εγκατάστασης.

     -- Προστασία και συντήρηση από τη σκόνη: Τυπική ενσωματωμένη ξύστρα σκόνης. Προσθήκη προσαρμοσμένης έκδοσης -X85/-X86 ανθεκτική στη σκόνη για περιβάλλοντα με έντονη σκόνη. καθαρίζετε τακτικά τα ρουλεμάν και τους δακτυλίους στεγανοποίησης.

Περίληψη μίας πρότασης

     Η παράλληλη πνευματική λαβή ευρείας διαδρομής SOLH MHL2 παρέχει βαριά δύναμη σύσφιξης με επιλογές τριών κινήσεων, ενσωματωμένη δομή ανθεκτική στη σκόνη και τοποθέτηση πολλαπλών κατευθύνσεων, συμβατή με εξωτερική και εσωτερική λαβή διαμέτρου, ιδανική λαβή βαρέως τύπου για φόρτωση εργαλειομηχανών, χειρισμό πιάτων και δίσκου και αυτοματισμό συσκευασίας.
