Λεπτομερής εισαγωγή στον διακόπτη γείωσης υψηλής τάσης εσωτερικού χώρου της τεχνολογίας Richge

    Με βάση τα επιχειρηματικά θεμέλια της Richge Technology στον τομέα των εξαρτημάτων διακοπτών υψηλής τάσης (προηγουμένως εστιάζονταν σε μονωτικά μέρη υψηλής τάσης, εξαρτήματα διακόπτη γείωσης κ.λπ.), τα προϊόντα διακοπτών γείωσης υψηλής τάσης εσωτερικού χώρου τοποθετούνται ως βασικός εξοπλισμός ασφαλείας για συστήματα ισχύος με επίπεδα τάσης 12kV~40,5kV. Χρησιμοποιούνται κυρίως σε εσωτερικούς υποσταθμούς, χώρους διανομής ρεύματος και αντιστοίχιση διακοπτών υψηλής τάσης για την κάλυψη των αναγκών προστασίας γείωσης κατά τη συντήρηση του εξοπλισμού. Τα προϊόντα συμμορφώνονται με τα βιομηχανικά πρότυπα όπως T/ZZB 2173-2021 "Διακόπτης γείωσης AC υψηλής τάσης εσωτερικού χώρου 12kV~40.5kV". Ακολουθεί μια λεπτομερής εισαγωγή από τις βασικές διαστάσεις του προϊόντος:

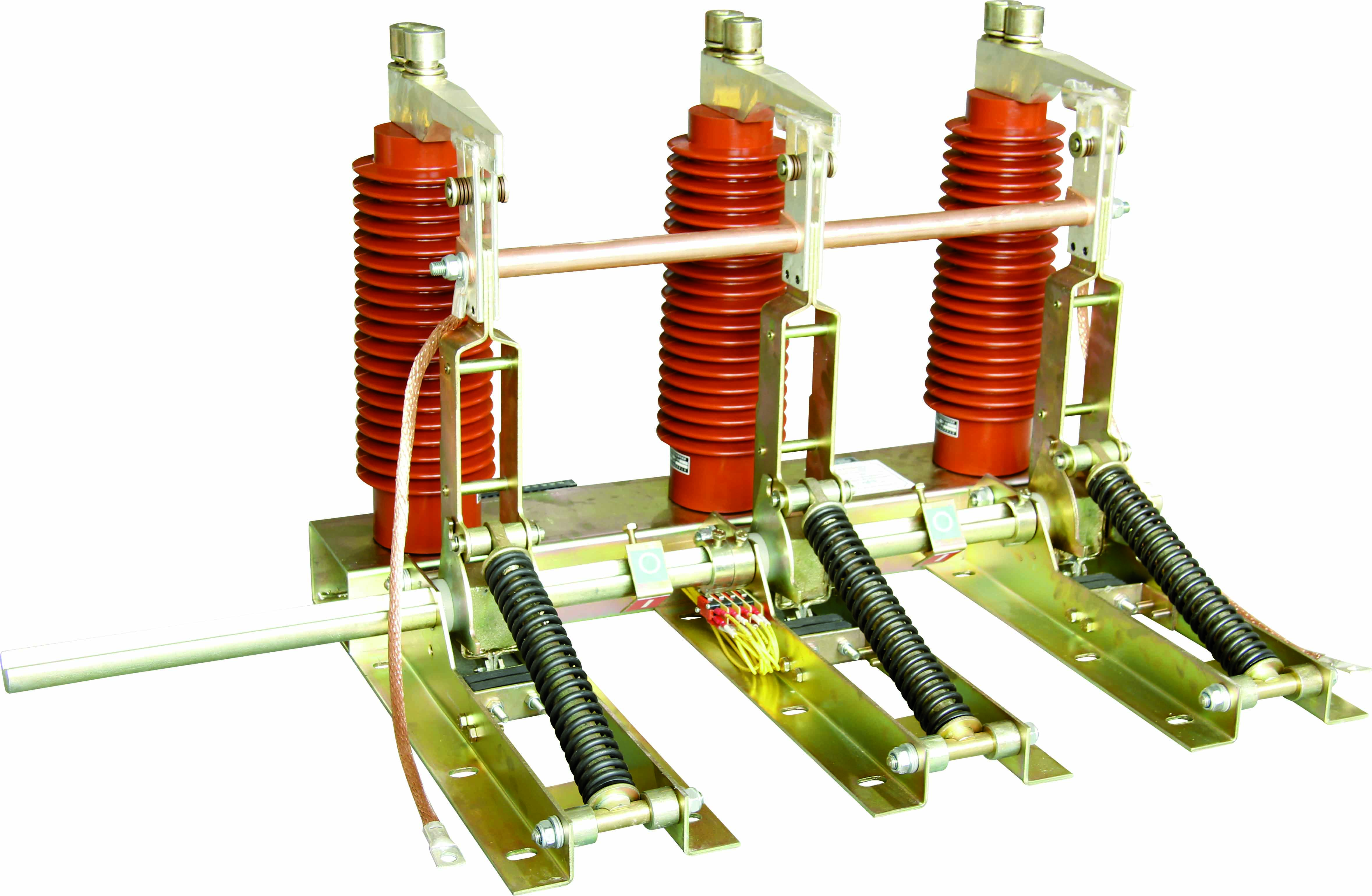

I. Επισκόπηση προϊόντος και τοποθέτηση πυρήνα

    Ο διακόπτης γείωσης υψηλής τάσης εσωτερικού χώρου Richge είναι μια μηχανική συσκευή γείωσης ασφαλείας, που ταξινομείται ως διακόπτης απομόνωσης. Η βασική του λειτουργία είναι να σχηματίζει ένα αξιόπιστο κύκλωμα γείωσης μεταξύ του προς συντήρηση εξοπλισμού και του δικτύου τροφοδοσίας κατά τη συντήρηση εξοπλισμού υψηλής τάσης (όπως διακόπτες κυκλώματος, μετασχηματιστές, διακόπτες), να απελευθερώνει υπολειμματικά φορτία και να παρέχει ένα "προφανές σημείο αποσύνδεσης" για την αποφυγή προσωπικής ηλεκτροπληξίας ή ζημιάς του εξοπλισμού που προκαλείται από απροσδόκητη παροχή ρεύματος.

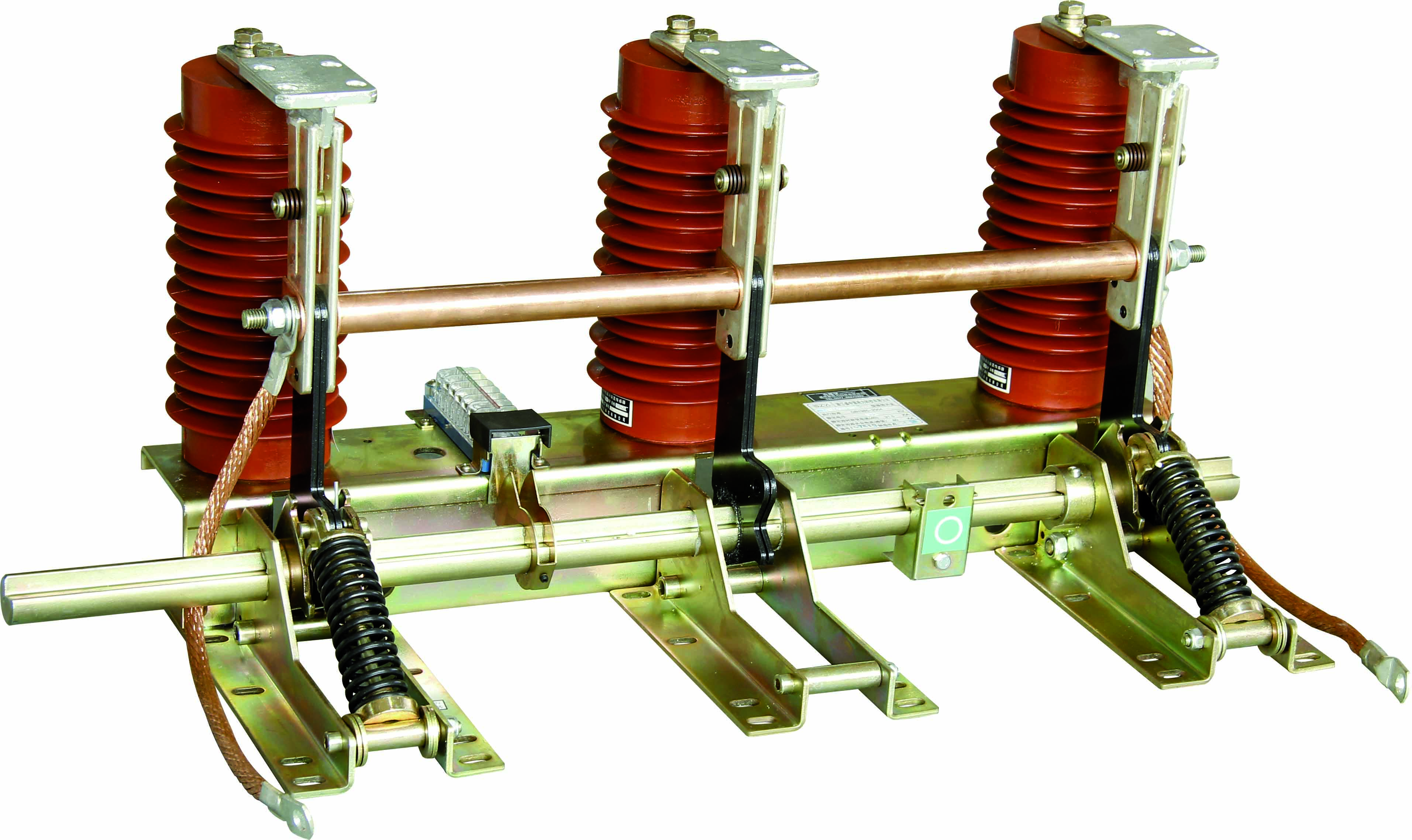

• Κάλυψη τάσης: 12kV, 24kV, 40,5kV (προσαρμογή στα κύρια συστήματα εσωτερικής ισχύος μέσης τάσης).

• Προσαρμογή συχνότητας: 50Hz (συμβατό με τα εγχώρια πρότυπα συστημάτων ισχύος).

• Βασικά πλεονεκτήματα: Δημιουργήστε τεχνική συνέργεια με εξαρτήματα διακόπτη υψηλής τάσης Richge (όπως μονωτικές κολώνες, μηχανισμοί λειτουργίας), με συμπαγή δομή, ευέλικτη λειτουργία και αντοχή σε σκληρά περιβάλλοντα (προσαρμογή σε σύνθετα σενάρια εσωτερικών χώρων, όπως διακυμάνσεις σκόνης, θερμοκρασίας και υγρασίας).

II.Βασικές τεχνικές παράμετροι (Σύμφωνο με το πρότυπο T/ZZB 2173-2021)

    Σύμφωνα με την ταξινόμηση της στάθμης τάσης, οι βασικές τεχνικές παράμετροι φαίνονται στον ακόλουθο πίνακα, οι οποίοι πληρούν επίσης τις βασικές απαιτήσεις του GB/T 1985-2014 "High-Voltage AC Isolating Switches and Grounding Switches":

III. Στατική Σχεδιασμός και Αρχή Εργασίας

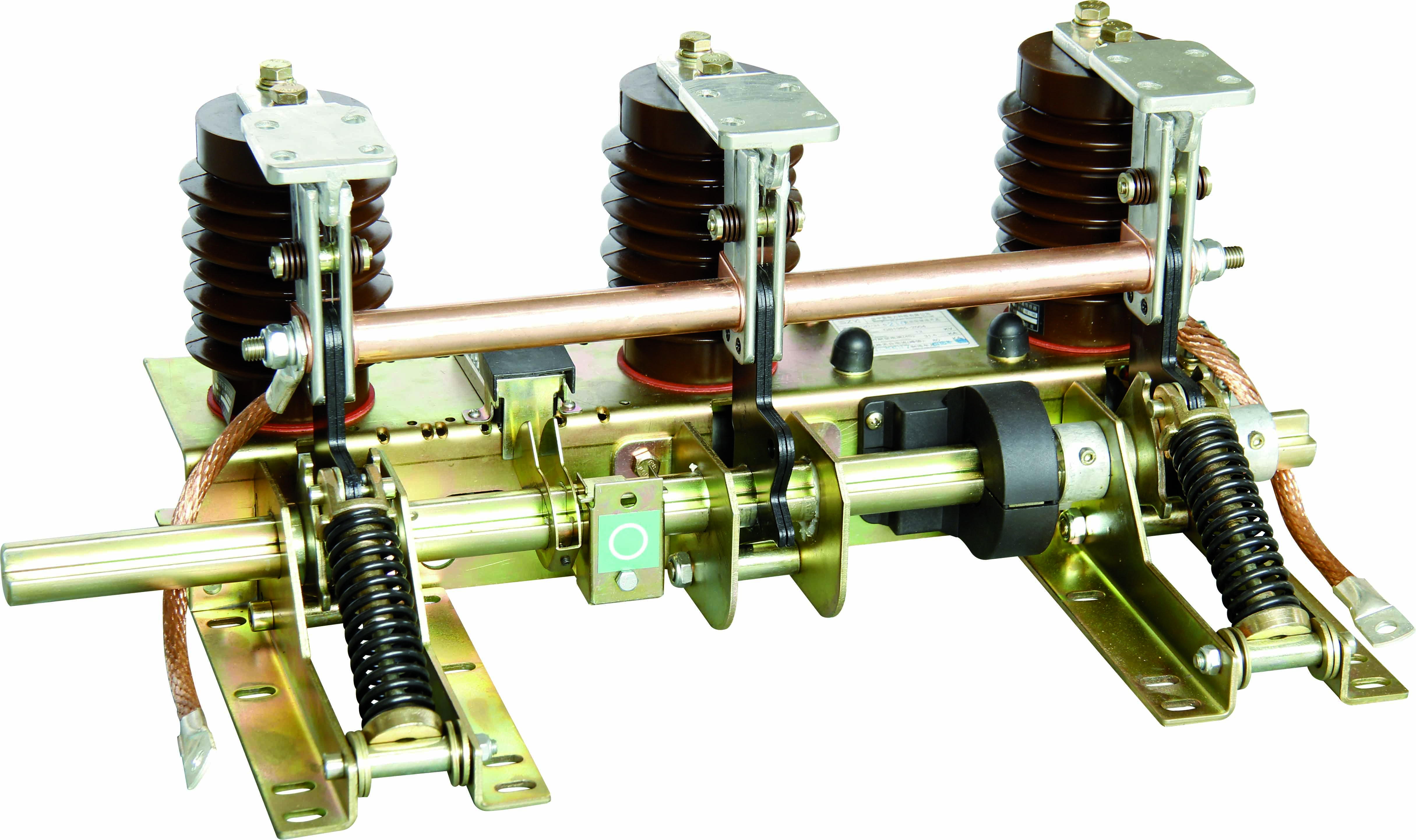

3.1 Δομή πυρήνα (αρθρωτή σχεδίαση για εύκολη εγκατάσταση και συντήρηση)

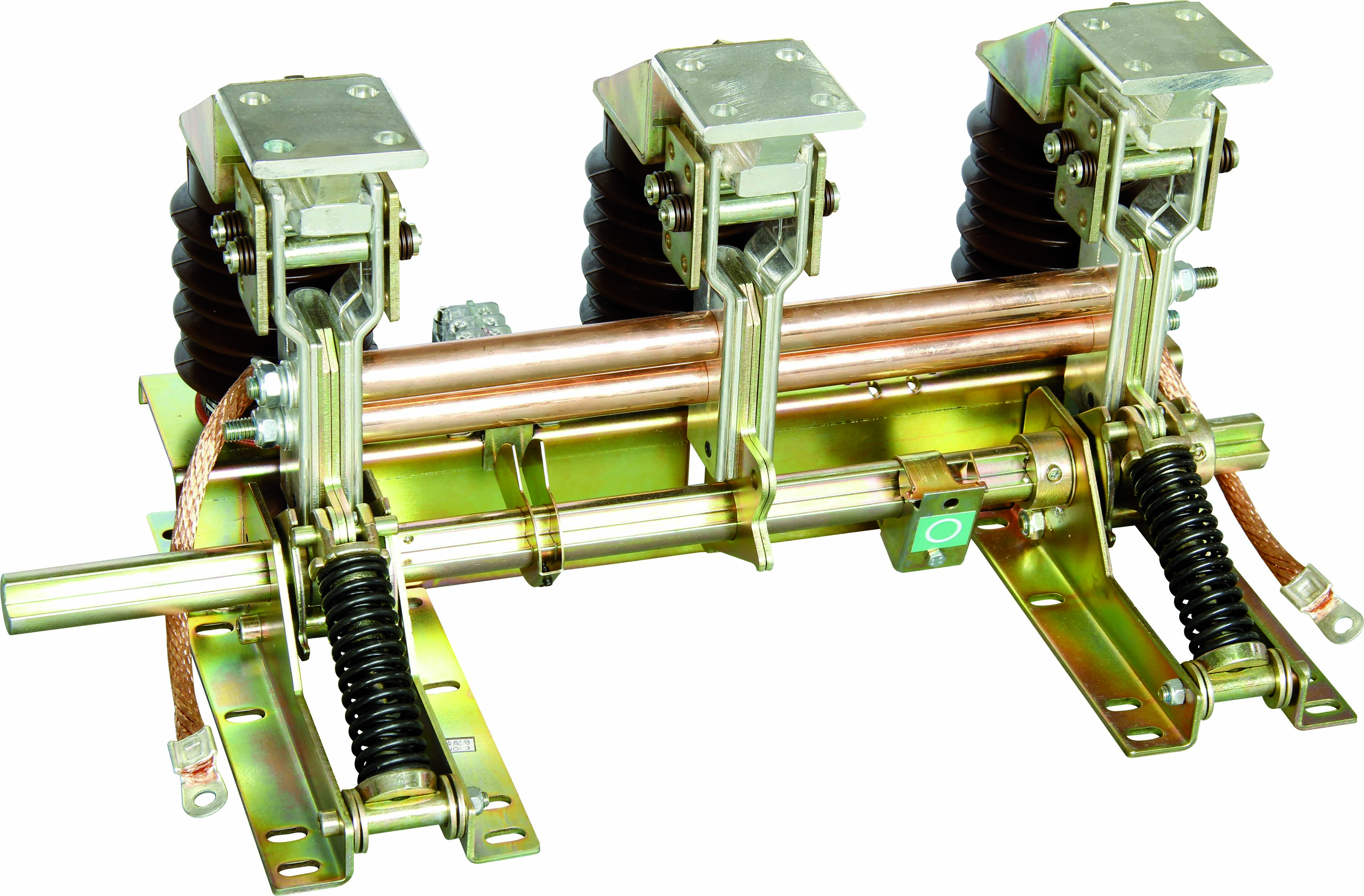

    Αναφερόμενος στην ώριμη αρχιτεκτονική του κλάδου και σε συνδυασμό με τα πλεονεκτήματα της διαδικασίας αξεσουάρ της Richge, το προϊόν αποτελείται κυρίως από τα ακόλουθα συστατικά:

• Στήριγμα: Σχηματίζεται με ψυχρή κάμψη και συγκόλληση λεπτών χαλύβδινων πλακών, με επιφανειακή αντιδιαβρωτική επεξεργασία (γαλβανισμός/ψεκασμός) για εξασφάλιση δομικής αντοχής.

• Συγκρότημα μαχαιριού γείωσης: Τ2 μορφοποίηση ψυχρής έλξης κόκκινου χαλκού, σκληρότητα στρώματος επάργυρης επαφής ≥HV120 (μείωση της αντίστασης επαφής και βελτίωση της αντοχής στη διάβρωση).

• Στατική επαφή: Με σχεδιασμό μαχαιριού φλάντζας, σε συνεργασία με δισκοειδές ελατήριο για να επιτευχθεί αξιόπιστη επαφή και να αποφευχθεί η χαλαρή θέρμανση.

• Μηχανισμός λειτουργίας: Υποστηρίζει χειροκίνητες/ηλεκτρικές διπλές λειτουργίες (το ηλεκτρικό μοντέλο περιλαμβάνει μονάδα κίνησης κινητήρα), ενσωματωμένο με δομή αποθήκευσης ενέργειας ελατηρίου πίεσης.

• Στοιχεία μόνωσης: Οι μονωτές εποξειδικής ρητίνης υιοθετούν τη διαδικασία αυτόματης χύτευσης με συμπίεση APG (υψηλή αντοχή μόνωσης, χαμηλή μερική εκφόρτιση).

• Έξυπνη μονάδα ελέγχου (Προαιρετική): Περιλαμβάνει προστασία ακινητοποίησης κινητήρα (≥5 φορές το ονομαστικό ρεύμα), προστασία περιορισμού χρόνου λειτουργίας, προστασία από διακυμάνσεις τάσης (80%-120% ονομαστική τιμή), βαθμό προστασίας IP3X.

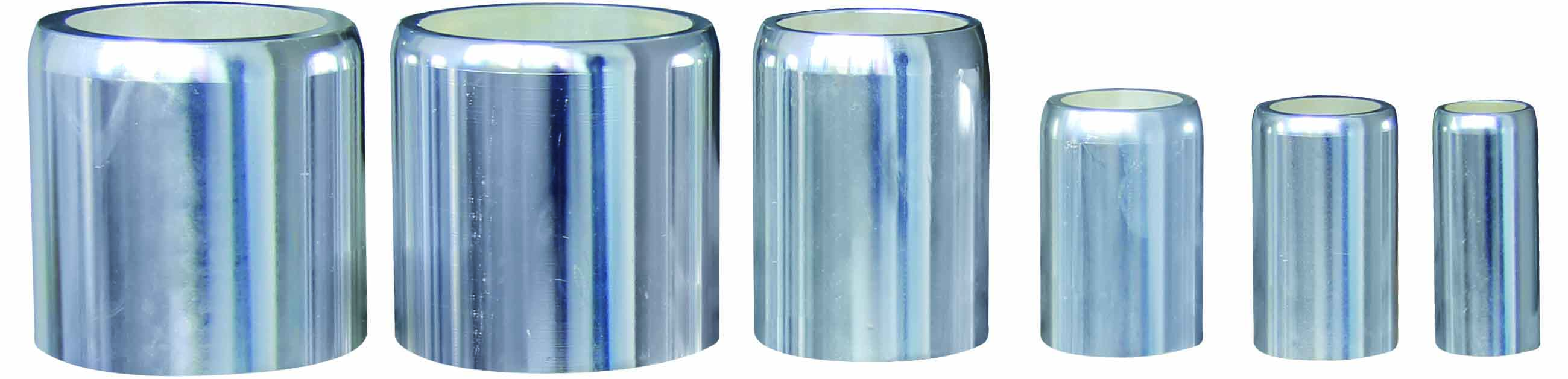

• Βοηθητικά εξαρτήματα: Αγώγιμο χιτώνιο (μόνωση μόνωσης), εύκαμπτη σύνδεση (αντισταθμιστικό σφάλμα εγκατάστασης), αισθητήρας θέσης (κατάσταση ανοίγματος και κλεισίματος ανάδρασης).

• Κάλυψη τάσης: 12kV, 24kV, 40,5kV (προσαρμογή στα κύρια συστήματα εσωτερικής ισχύος μέσης τάσης).

(1) Λειτουργία κλεισίματος

1. Οδηγήστε χειροκίνητα/ηλεκτρικά τον μηχανισμό λειτουργίας, η ροπή μεταδίδεται στον κύριο άξονα, ξεπερνώντας τη ροπή αντίστασης για να οδηγήσει τον βραχίονα του στρόφαλου να περιστραφεί.

2. Η ράβδος λειτουργίας του μαχαιριού γείωσης περνά μέσα από το νεκρό σημείο του ελατηρίου πίεσης και το ελατήριο πίεσης απελευθερώνει ενέργεια στιγμιαία για να σπρώξει το μαχαίρι γείωσης να κλείσει γρήγορα.

3. Αφού κλείσει στη θέση του, το μαχαίρι γείωσης βρίσκεται σε στενή επαφή με τη στατική φλάντζα επαφής μέσω του ελατηρίου δίσκου για να σχηματίσει ένα αξιόπιστο κύκλωμα γείωσης.

(2) Λειτουργία ανοίγματος

1. Ο μηχανισμός λειτουργίας εφαρμόζει αντίστροφη ροπή και ο κύριος άξονας υπερνικά την κύρια ροπή και τη δύναμη του ελατηρίου για να οδηγήσει τον βραχίονα του στρόφαλου να περιστραφεί αντίστροφα.

2. Το ελατήριο πίεσης του μαχαιριού γείωσης περνά ξανά από το νεκρό σημείο για να ολοκληρώσει την αποθήκευση ενέργειας (προετοιμασία για το επόμενο κλείσιμο).

3. Μετά το άνοιγμα στη θέση του, η απόσταση ανοίγματος διαλείμματος πληροί τις τυπικές απαιτήσεις, σχηματίζοντας προφανή ηλεκτρική απομόνωση.

IV. Βασικές Λειτουργίες και Σενάρια Εφαρμογών

4.1 Βασικές Λειτουργίες Ασφαλείας

• Αντιστοίχιση διακοπτών υψηλής τάσης: Σχηματίστε "συνέργεια υψηλής-χαμηλής τάσης" με εξαρτήματα διακοπτών χαμηλής τάσης Richge, που προσαρμόζονται σε MNS, GCS και άλλα ερμάρια, ως εξαρτήματα γείωσης συντήρησης για εξερχόμενα ερμάρια και ντουλάπια μέτρησης.

2. Αποδέσμευση υπολειπόμενης φόρτισης: Εκφορτίστε γρήγορα τα υπολειπόμενα φορτία στον εξοπλισμό μετά τη γείωση για να αποφύγετε ηλεκτροστατικό σοκ κατά τη συντήρηση.

3. Ικανότητα δημιουργίας βραχυκυκλώματος: Η απόδοση της κλάσης Ε2 μπορεί να αντιμετωπίσει ξαφνικά σφάλματα βραχυκυκλώματος κατά τη συντήρηση για να αποφευχθεί η εξάντληση του εξοπλισμού.

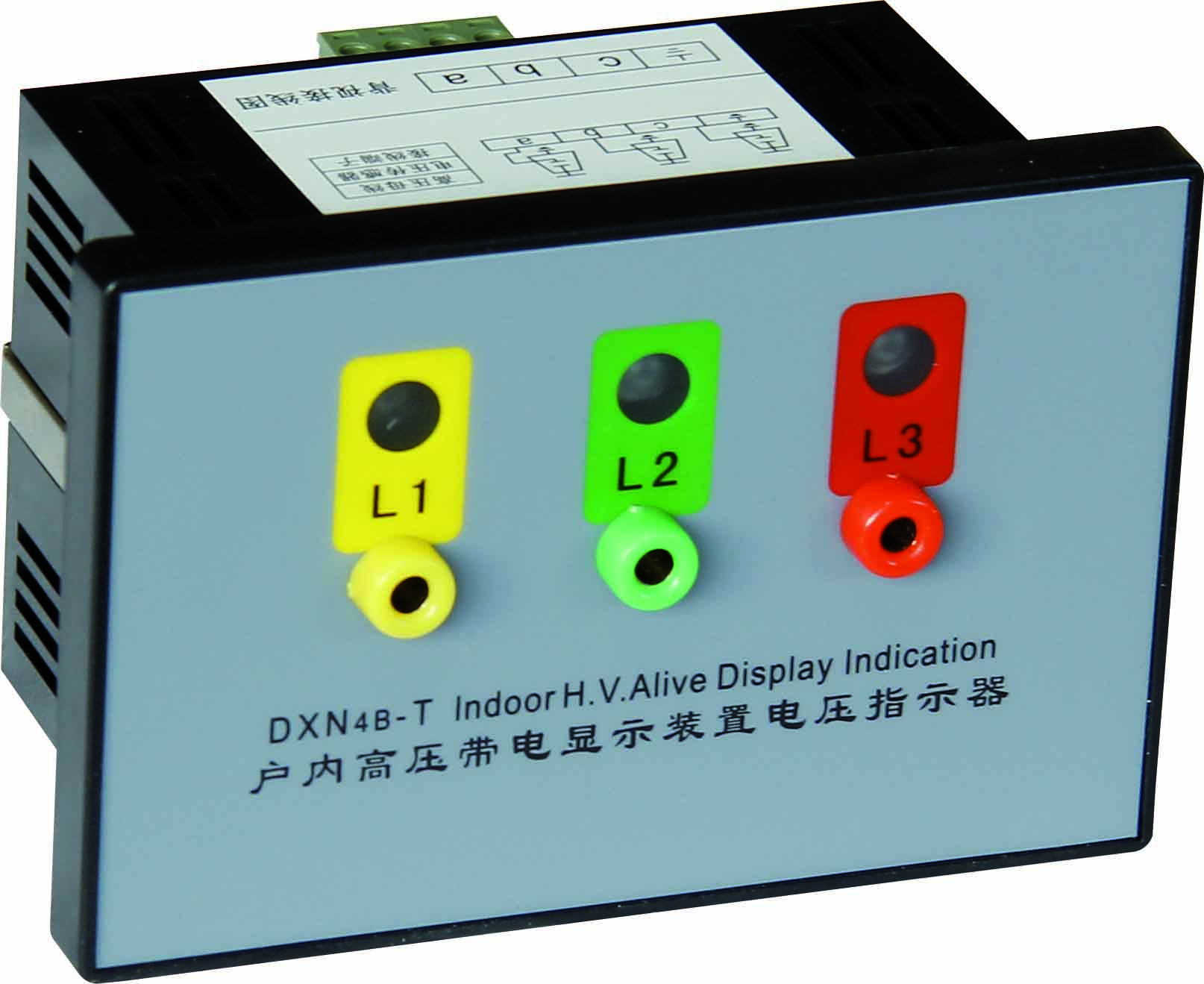

4. Οπτικοποίηση κατάστασης: Εξοπλισμένο με μηχανική ένδειξη θέσης (καθαρά σημάδια ανοίγματος/κλεισίματος), προαιρετική συσκευή ζωντανής απεικόνισης (συμμορφώνεται με τους κανονισμούς DL408-91).

4.2 Τυπικά σενάρια εφαρμογής

• Εσωτερικοί Υποσταθμοί: Χρησιμοποιούνται με διακόπτες κυκλώματος 12kV~40,5kV και διακόπτες απομόνωσης για γείωση συντήρησης ζυγών και μετασχηματιστών.

• Αντιστοίχιση διακοπτών υψηλής τάσης: Σχηματίστε "συνέργεια υψηλής-χαμηλής τάσης" με εξαρτήματα διακοπτών χαμηλής τάσης Richge, που προσαρμόζονται σε MNS, GCS και άλλα ερμάρια, ως εξαρτήματα γείωσης συντήρησης για εξερχόμενα ερμάρια και ντουλάπια μέτρησης.

• Βοηθητικά εξαρτήματα: Αγώγιμο χιτώνιο (μόνωση μόνωσης), εύκαμπτη σύνδεση (αντισταθμιστικό σφάλμα εγκατάστασης), αισθητήρας θέσης (κατάσταση ανοίγματος και κλεισίματος ανάδρασης).

• Σενάρια Νέας Ενέργειας: Γείωση ασφαλείας εσωτερικών συσκευών διανομής ισχύος (όπως π.χ. 35kV) σε σταθμούς ενίσχυσης φωτοβολταϊκών/αιολικής ενέργειας.

V. Σημεία Εγκατάστασης και Συντήρησης

5.1 Απαιτήσεις βασικής εγκατάστασης

1. Προσαρμογή θεμελίωσης: Το σφάλμα επιπεδότητας της επιφάνειας εγκατάστασης ≤1mm/m και η αντίσταση βρόχου γείωσης ≤0,5Ω (πρέπει να συνδεθεί αξιόπιστα στο πλέγμα γείωσης του σταθμού).

2. Συνεργασία Interlock: Βεβαιωθείτε ότι ο μηχανισμός ασφάλισης με τον κεντρικό διακόπτη του συστήματος διανομής λειτουργεί ομαλά χωρίς εμπλοκές (συνιστάται η χρήση γνήσιων εξαρτημάτων κλειδώματος Richge για καλύτερη συμβατότητα).

3. Ηλεκτρική καλωδίωση: Η σύνδεση γραμμής ελέγχου του ηλεκτρικού μοντέλου πρέπει να συμμορφώνεται με το επίπεδο τάσης (όπως AC220V/DC220V) και η ροπή σύσφιξης των ακροδεκτών καλωδίωσης πληροί τις απαιτήσεις του εγχειριδίου.

4. Δοκιμή αποδοχής: Μετά την εγκατάσταση, είναι απαραίτητο να δοκιμαστεί ο ασυγχρονισμός ανοίγματος και κλεισίματος, η αντίσταση βρόχου και η απόδοση μόνωσης (αντοχή τάσης συχνότητας ισχύος, δοκιμή μερικής εκφόρτισης).

5.2 Τακτική συντήρηση και αντιμετώπιση προβλημάτων

(1) Κύκλος συντήρησης και περιεχόμενο

(2) Συνήθης αντιμετώπιση προβλημάτων

• Μπλοκάρισμα κλεισίματος: Ελέγξτε εάν η σύνδεση μεταξύ του βραχίονα στροφάλου και του κύριου άξονα είναι χαλαρή ή εάν η επαφή έχει παραμορφωθεί (τα παραμορφωμένα μέρη πρέπει να αντικατασταθούν).

• Υπερβολική αντίσταση επαφής: Γυαλίστε το στρώμα οξειδίου επαφής, συμπληρώστε την επάργυρη (ή αντικαταστήστε το συγκρότημα επαφής).

• Αποτυχία ηλεκτρικής λειτουργίας: Ελέγξτε εάν έχει ενεργοποιηθεί η προστασία ακινητοποίησης του κινητήρα (πρέπει να επαναρυθμιστεί ο ελεγκτής) ή εάν έχει φθαρεί το γρανάζι μετάδοσης κίνησης.

• Υπερβολική μερική εκφόρτιση: Καθαρίστε τον λεκέ λαδιού στην επιφάνεια των εξαρτημάτων μόνωσης, ελέγξτε εάν ο μονωτήρας έχει ρωγμές (αντικαταστήστε τον μονωτήρα εάν χρειάζεται).

VI. Τυπική Συμμόρφωση και Δέσμευση Ποιότητας

6.1 Συμμορφούμενα πρότυπα

• Πρότυπο ομάδας: T/ZZB 2173-2021 "Διακόπτης γείωσης AC υψηλής τάσης εσωτερικού χώρου 12kV~40.5kV";

• Εθνικό πρότυπο: GB/T 1985-2014 "High-Voltage AC Isolating Switches and Grounding Switches", GB/T 11022-2020 "Common Technical Requirements for High-Voltage Switchgear and Control Equipment Standards".

• Πρότυπο δοκιμής: GB/T 14598.26-2015 "Ηλεκτρομαγνητική συμβατότητα - Τεχνικές δοκιμών και μέτρησης - Δοκιμή ανοσίας ηλεκτροστατικής εκκένωσης" (EMC test), δοκιμή ψεκασμού αλατιού (επαλήθευση τριών αποστάσεων).

6.2 Δέσμευση για την ποιότητα

• Περίοδος εγγύησης προϊόντος: 1 έτος (εξαιρουμένων των ανθρώπινων ζημιών ή ανωτέρας βίας).

• Εγγύηση ζωής: Όταν η μηχανική ζωή φτάσει στην κατηγορία M2 (10.000 φορές), η βασική απόδοση εξακολουθεί να πληροί τις τυπικές απαιτήσεις.

• Υπερβολική μερική εκφόρτιση: Καθαρίστε τον λεκέ λαδιού στην επιφάνεια των εξαρτημάτων μόνωσης, ελέγξτε εάν ο μονωτήρας έχει ρωγμές (αντικαταστήστε τον μονωτήρα εάν χρειάζεται).

VII. Τρόποι απόκτησης λεπτομερών πληροφοριών

    Για να αποκτήσετε το πλήρες εγχειρίδιο προϊόντος του διακόπτη γείωσης υψηλής τάσης εσωτερικού χώρου της Richge Technology (συμπεριλαμβανομένων συγκεκριμένων παραμέτρων μοντέλου, σχεδίων εγκατάστασης, εκθέσεων δοκιμών), μπορείτε να χρησιμοποιήσετε τις ακόλουθες μεθόδους:

1. Επισκεφτείτε τον επίσημο ιστότοπο της Richge (www.richgeswitchgear.com) και υποβάλετε ερώτημα στην ενότητα "Προϊόντα υψηλής τάσης" ή "Τεχνική λήψη".

3. Ικανότητα δημιουργίας βραχυκυκλώματος: Η απόδοση της κλάσης Ε2 μπορεί να αντιμετωπίσει ξαφνικά σφάλματα βραχυκυκλώματος κατά τη συντήρηση για να αποφευχθεί η εξάντληση του εξοπλισμού.

3. Στείλτε ένα email στο email εξυπηρέτησης πελατών της Richge για να υποβάλετε αίτηση για μια προσαρμοσμένη τεχνική λύση.
