Εκτοξευτής κενού πολλαπλών σταδίων σειράς ZL212

Εκτοξευτής κενού πολλαπλών σταδίων SOLIH ZL212, πτώση στην αναβάθμιση για ZL112 με διάσταση τοποθέτησης συμβατή με SMC. Υψηλότερο κενό 90~-95kPa και +30% ροή αναρρόφησης, 40% εξοικονόμηση ενέργειας μέσω σχεδίασης πολλαπλών βεντούρι. Αρθρωτές επιλογές: εξάτμιση σιγαστήρα/θυρίδας, μηχανικός μετρητής ή ψηφιακός διακόπτης πίεσης κενού (NPN/PNP), βαλβίδα παροχής+αποδέσμευσης. Ιδανικό για χειρισμό ρομπότ από γυαλί, λαμαρίνα, πορώδες υλικό και μεγάλης διαρροής.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σειρά ZL212 Multi-Stage Vacuum Ejector | Μοντέλο αναβάθμισης γεννήτριας υψηλής ροής υψηλής ροής για ZL112

Μάρκα: SOLH by Richge Technology | Drop-in Replacement Συμβατό με SMC ZL212 Installation Dimension

1. Επισκόπηση προϊόντος & Γενικές προδιαγραφές

Η σειρά ZL212 είναι αναβαθμισμένος εκτοξευτής κενού πολλαπλών σταδίων μεγάλης ροής που προέρχεται από τη σειρά ZL112. Εξοπλισμένο με μεγαλύτερο στόμιο ακροφυσίου, παρέχει υψηλότερο επίπεδο κενού και βελτιωμένη ροή αναρρόφησης. Ειδικά σχεδιασμένο για μεγάλες βεντούζες, πορώδη τεμάχια εργασίας και συνθήκες εργασίας υψηλής διαρροής. Χρησιμοποιείται ευρέως ως κύρια μονάδα κενού για ρομποτικούς χειριστές, εφαρμογές χειρισμού υλικών λαμαρίνας και γυαλιού.

Στοιχείο παραμέτρου	Προσδιορισμός
Θέση προϊόντος	Προηγμένο αναβαθμισμένο μοντέλο ZL112, μεγαλύτερο ακροφύσιο για υψηλότερο κενό και υψηλότερη ροή
Εφαρμόσιμο υγρό	Πεπιεσμένος Αέρας
Πίεση αέρα τροφοδοσίας	0,3~0,7MPa, βέλτιστο εύρος λειτουργίας: 0,45~0,5MPa
Βαθμός κενού	-90 ~ -95 kPa
Ροή αναρρόφησης	Πάνω από 30% υψηλότερο από το ZL112, κατάλληλο για πορώδη τεμάχια εργασίας και μεγάλες βεντούζες
Κατανάλωση αέρα	Σχεδιασμός διαχύτη πολλαπλών σταδίων, εξοικονόμηση ενέργειας πάνω από 40% έναντι εκτοξευτήρα κενού ενός σταδίου
Εύρος θερμοκρασίας περιβάλλοντος	-5℃ ~ 60℃
Σύνδεση θύρας	Τυπική εφαρμογή με ένα άγγιγμα / θύρα σπειρώματος, πλήρως εναλλάξιμη με διάσταση στήριξης SMC ZL212

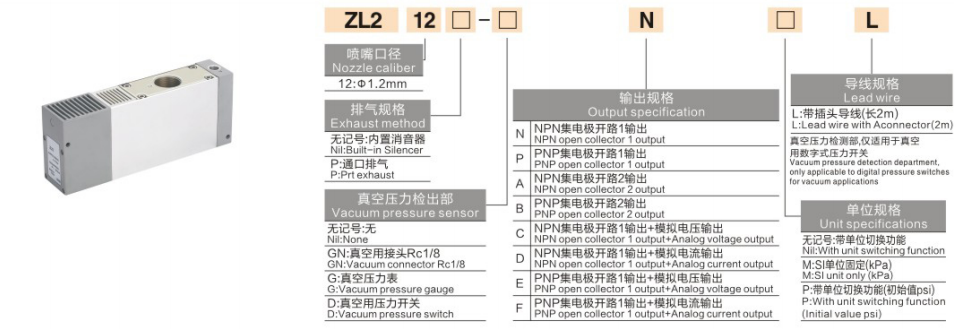

2. Κανόνας ονομασίας μοντέλου

Βασική μορφή:ZL212‑□‑□‑□‑□

Με εκτεταμένη μορφή βαλβίδας:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Θέση	Κώδικας	Ορισμός & Αναλυτική Περιγραφή
1-4	ZL212	Κωδικός σειράς για εκτοξευτήρα κενού πολλαπλών σταδίων, μεγαλύτερη οπή ακροφυσίου σε σύγκριση με το ZL112
5η	Κανένα σημάδι	Εξάτμιση σιγαστήρα, τυπική μείωση θορύβου για γενικό συνεργείο
	P	Εξάτμιση θύρας, για εγκατάσταση καυσαερίων υψηλής ροής ή κεντρικής ροής
6η Μονάδα ανίχνευσης κενού	Κανένα σημάδι	Χωρίς μονάδα ανίχνευσης κενού
	GN	Θύρα ανίχνευσης κενού Rc1/8 για σύνδεση εξωτερικού μετρητή πίεσης
	G	Ενσωματωμένο μηχανικό μανόμετρο κενού Y40Z
	D	Ενσωματωμένος ψηφιακός διακόπτης πίεσης κενού
7η Προδιαγραφές εξόδου	N	Έξοδος 1 καναλιού ανοιχτού συλλέκτη NPN
	P	Έξοδος 1 καναλιού ανοιχτού συλλέκτη PNP
	A/B/C/D/E/F	Έξοδος πολλαπλών καναλιών / αναλογική έξοδος σήματος και άλλες εκτεταμένες λειτουργίες
8ο Μονάδα & καλώδιο	L	Προσυναρμολογημένο καλώδιο τύπου βύσματος 2 μέτρων
	Μ/Π	Σταθερή μονάδα / μονάδα μεταγωγής (kPa / psi προαιρετικά)

3. Επεξήγηση βασικής διαμόρφωσης μοντέλου

Μοντέλο	Διαμόρφωση πυρήνα	Τυπική Εφαρμογή
ZL212	Τυπική μονάδα βάσης, χωρίς μετρητή, χωρίς ενσωματωμένη βαλβίδα	Γενική εφαρμογή υψηλής ροής, απαιτείται εξωτερική ηλεκτρομαγνητική βαλβίδα
ZL212-GN	Εξωτερική διεπαφή μετρητή κενού Rc1/8	Εφαρμογές που απαιτούν εξωτερικά συνδεδεμένο μετρητή κενού για ανάγνωση
ZL212-D	Ενσωματωμένος ψηφιακός διακόπτης πίεσης κενού	Ψηφιακή ανάγνωση κενού & ανάδραση ηλεκτρικού σήματος για έλεγχο PLC
ZL212‑P	Έκδοση εξάτμισης τύπου θύρας χωρίς ενσωματωμένο σιγαστήρα	Σενάρια κεντρικής εξάτμισης υψηλής ροής, περιβάλλον μη ευαίσθητο στον θόρυβο
ZL212-G	Εξοπλισμένο με μηχανικό μετρητή κενού Y40Z	Οικονομικά αποδοτική τοπική μηχανική ένδειξη επιπέδου κενού

4. Σύγκριση επιλογής κλειδιού ZL112 VS ZL212

Στοιχείο σύγκρισης	ZL112	ZL212
Διάτρηση ακροφυσίου	Φ1,2mm	Ακροφύσιο μεγαλύτερου μεγέθους
Βαθμός κενού	-88 ~ -92 kPa	-90 ~ -95 kPa, υψηλότερη απόδοση κενού
Ροή αναρρόφησης	Μέτρια ταχύτητα ροής	+30% υψηλότερη ροή αναρρόφησης
Κατάλληλη Κατάσταση Λειτουργίας	Κοινές βεντούζες, μικρομεσαία τεμάχια εργασίας	Μεγάλη βεντούζα, πορώδες τεμάχιο εργασίας, φύλλο και γυαλί, βρόχοι υψηλής διαρροής
Αναφορά τιμής βασικού μοντέλου	Ξεκινώντας από 245	Ξεκινώντας από το 478, περ. 20% υψηλότερο κάτω από την ίδια διαμόρφωση

5. Κύρια Πλεονεκτήματα Προϊόντος

• Βελτιωμένη απόδοση venturi σε πολλά στάδια: Προωθημένο επίπεδο κενού και ροή αναρρόφησης, εξαιρετική προσαρμοστικότητα για πνευματικά κυκλώματα κενού υψηλής διαρροής.

• Πλήρως ενσωματωμένες αρθρωτές επιλογές: Η βαλβίδα τροφοδοσίας / απελευθέρωσης ηλεκτρομαγνητικής βαλβίδας, ο σιγαστήρας, το μηχανικό / ψηφιακό μανόμετρο κενού και ο διακόπτης πίεσης είναι διαθέσιμα για μονοκόμματη διαμόρφωση, ελαχιστοποιώντας τα επιπλέον βοηθητικά εξαρτήματα.

• Κατασκευή χαμηλού θορύβου: Ενσωματωμένο σιγαστήρα, επίπεδο θορύβου ≤70dB, φιλικό για το συνηθισμένο περιβάλλον εργαστηρίου του εργοστασίου.

• Σταθερή λειτουργία χωρίς συντήρηση: Μηδενικά κινούμενα μηχανικά εξαρτήματα, μεγάλη διάρκεια ζωής για συνεχή παραγωγή 24 ωρών.

• Συμβατό αποτύπωμα τοποθέτησης: Εναλλάξιμη διάσταση εγκατάστασης με ZL112, υποστηρίζει άμεση αντικατάσταση αναβάθμισης πεδίου.

6. Οδηγίες γρήγορης επιλογής

• Εφαρμογή μικρομεσαίου τεμαχίου εργασίας και μονής βεντούζας: Επιλέξτε ZL112 για καλύτερη απόδοση κόστους.

• Μεγάλη βεντούζα, πορώδες υλικό, λαμαρίνα ή βρόχος κενού υψηλής διαρροής: Υιοθετήστε το ZL212 για επαρκή ικανότητα κενού και ροής.

• Αυτόματος έλεγχος κύκλου: Επιλέξτε έκδοση διπλής βαλβίδας K1 (βαλβίδα τροφοδοσίας + απελευθέρωσης), αντιστοιχίστε με διακόπτη πίεσης κενού για ανάδραση σήματος κλειστού βρόχου.

• Επιτόπια οπτική παρακολούθηση και θέση σε λειτουργία: Επιλέξτε παραλλαγή ψηφιακού διακόπτη πίεσης D για άμεση ψηφιακή μέτρηση τιμής κενού.

7. Τυπικά σενάρια εφαρμογής

• Ρομποτικός χειρισμός για γυαλί, λαμαρίνα, ξύλινη σανίδα και εξαρτήματα πλάκας μεγάλου μεγέθους

• Προσρόφηση πορώδους τεμαχίου εργασίας: συλλογή χαρτοκιβωτίων, αφρού, υφασμάτων και διαπερατού υλικού

• Κύκλωμα κενού υψηλής διαρροής για εξάρτημα πολλαπλών βεντούζες μεγάλης επιφάνειας

• Γραμμή συναρμολόγησης αυτοματισμού, ξεκαλουπώματος ρομπότ χύτευσης με έγχυση και μεταφορά υλικού

• Σταθμός λήψεως κενού εμπορευμάτων μεγάλου μεγέθους εξοπλισμός εφοδιαστικής
