Εκτοξευτής κενού πολλαπλών σταδίων σειράς ZL112

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH ZL112 είναι ένας ενσωματωμένος εκτοξευτής κενού Venturi πολλαπλών σταδίων, πλήρως εναλλάξιμος με ισοδύναμα μοντέλα SMC. Διαθέτει εξαιρετικά υψηλό βαθμό κενού, μεγάλη ροή αναρρόφησης και δραστικά μειωμένη κατανάλωση αέρα. Διατίθενται πολλαπλές προαιρετικές ενσωματωμένες μονάδες, συμπεριλαμβανομένων βαλβίδων τροφοδοσίας/αποδέσμευσης ηλεκτρομαγνητικής βαλβίδας, μετρητή πίεσης κενού, μετρητή ψηφιακής οθόνης και διακόπτη πίεσης κενού. Χρησιμεύει ως η κεντρική μονάδα κενού για αυτοματοποιημένους ρομποτικούς βραχίονες και συστήματα στερέωσης πολλαπλών βεντούζες.

Πλήρης ανάλυση του κανόνα κωδικοποίησης μοντέλου

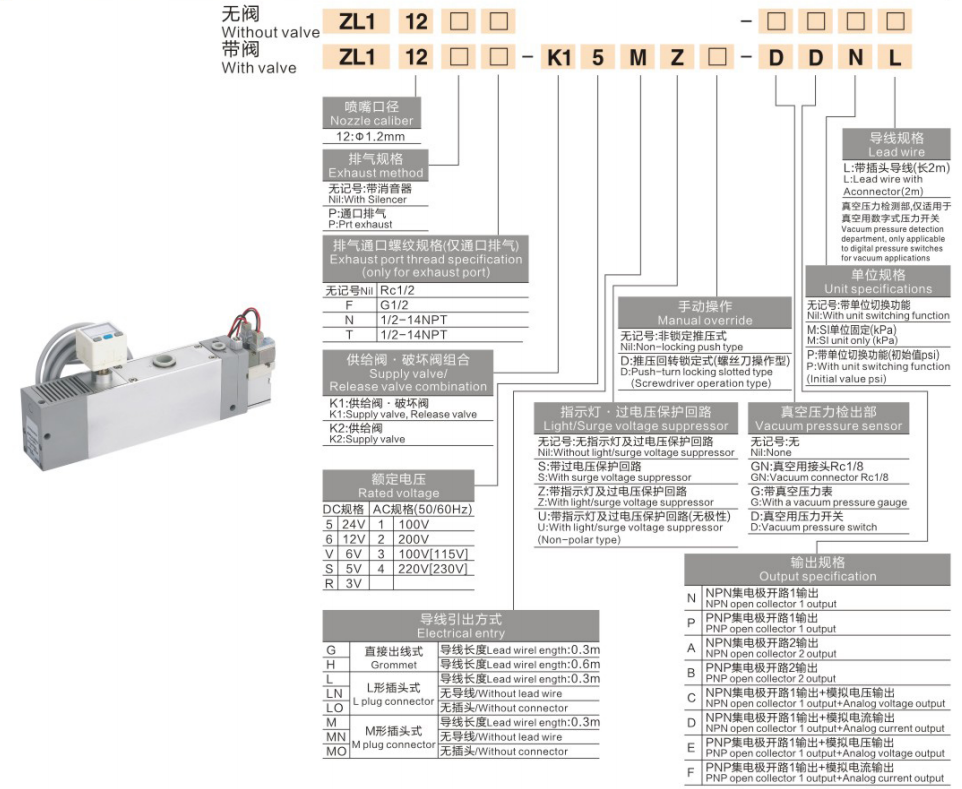

  1. Παράδειγμα μοντέλου με πλήρη διάταξη βαλβίδας: ZL112-□-□-K15MZ-□-DDNL

Πίνακας σύγκρισης ταξινόμησης και διαμόρφωσης σειρών

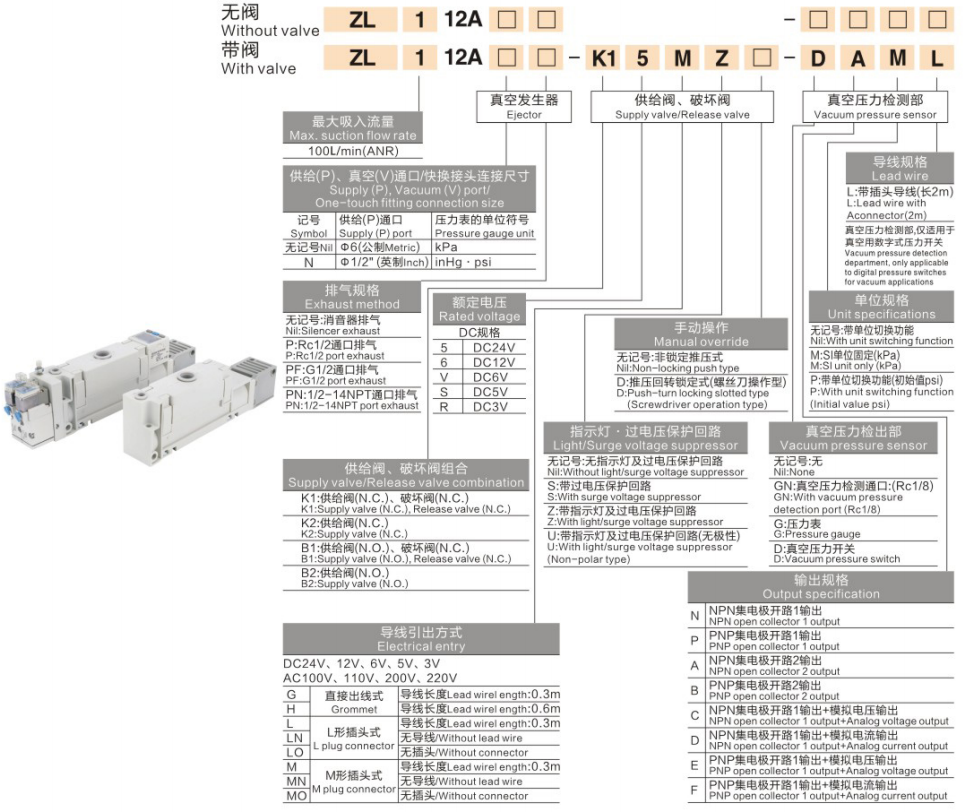

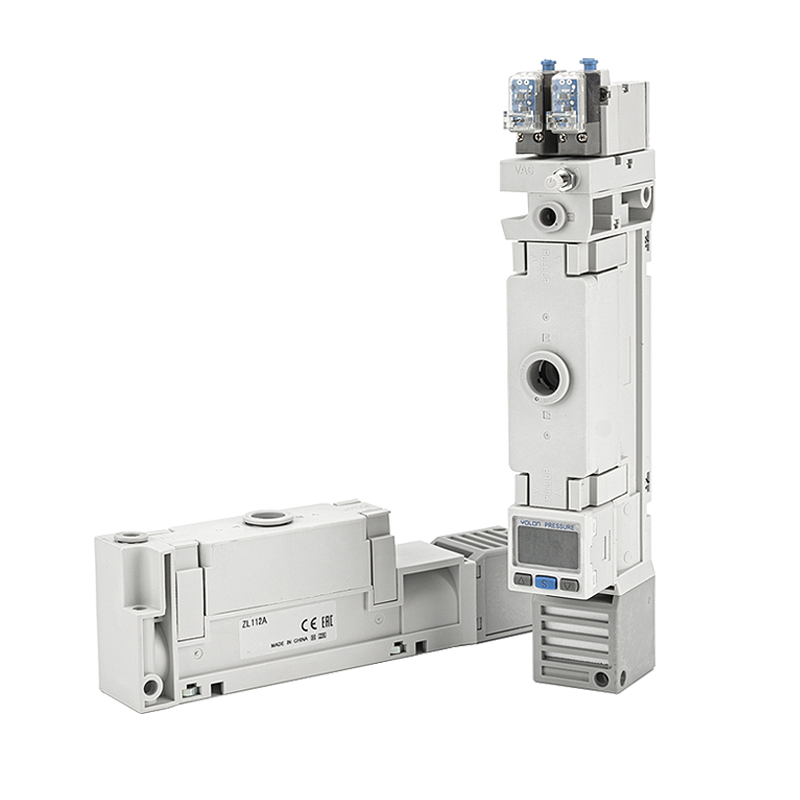

 1. Νέα ενσωματωμένη σειρά ZL112A (αναβαθμισμένη έκδοση πολλαπλών λειτουργιών)

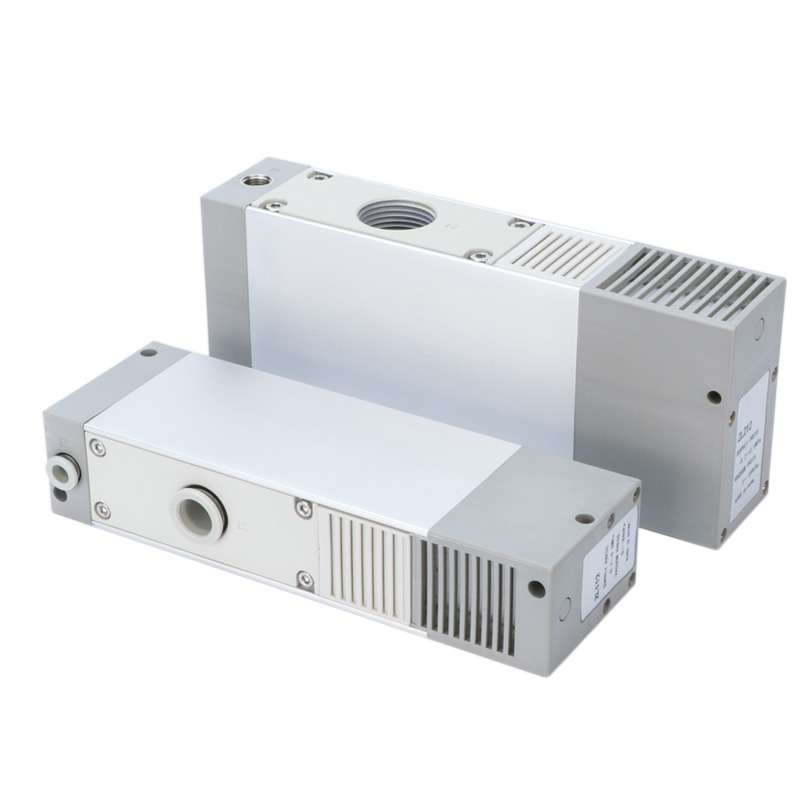

 2. Standard Base Series ZL112 (Μηχανικός / Ψηφιακός μετρητής προαιρετικός)

Βασικά Πλεονεκτήματα Προϊόντος

  1. Τεχνολογία εξοικονόμησης ενέργειας venturi πολλαπλών σταδίων

     -- Σταθερός βαθμός κενού -88 ~ -92 kPa, ισχυρή ροή αναρρόφησης. Η κατανάλωση αέρα μειώθηκε πάνω από 40% σε σύγκριση με τους εκτοξευτές ενός σταδίου, μειώνοντας σημαντικά το κόστος πεπιεσμένου αέρα στο εργαστήριο.

  2. Ιδιαίτερα σπονδυλωτή ενσωματωμένη σχεδίαση όλα σε ένα

     -- Προαιρετική ενσωματωμένη ηλεκτρομαγνητική βαλβίδα τροφοδοσίας, βαλβίδα απελευθέρωσης κενού, σιγαστήρας, ψηφιακός/μηχανικός μετρητής κενού και διακόπτης πίεσης. Δεν απαιτούνται επιπλέον ξεχωριστά αξεσουάρ, εξοικονομώντας χώρο στο ντουλάπι και απλοποιώντας τη διάταξη καλωδίωσης.

  3. Ενσωματωμένος σιγαστήρας χαμηλού θορύβου

     -- Η ενσωματωμένη δομή σιγαστήρα περιορίζει τον θόρυβο λειτουργίας ≤70dB(A), φιλική για συνεχή λειτουργία εργαστηρίου σε εσωτερικούς χώρους.

  4. Μεγάλη διάρκεια ζωής χωρίς συντήρηση

     -- Μηδενικά εσωτερικά κινούμενα μηχανικά μέρη, ανθεκτικά στη συχνή συνεχή ποδηλασία, υποστηρίζουν 24ωρη συνεχή λειτουργία μαζικής παραγωγής.

  5. Κεντρική παροχή κενού πολλαπλής βεντούζας

     -- Κατάλληλο για σύγχρονη προσρόφηση πολλαπλών σταθμών εργασίας πολλαπλών στροφών, το συμπαγές μέγεθος επιτρέπει την άμεση τοποθέτηση σε ρομποτικό τελικό τελεστή βραχίονα για να συντομεύσει τον χρόνο απόκρισης του αγωγού κενού.

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Αυτοματοποιημένες ρομποτικές λαβές, χειρισμός εξαρτημάτων αναρρόφησης πολλαπλών κοιλοτήτων

     -- Ηλεκτρονικά 3C, γυάλινο πάνελ, λαμαρίνα, πορώδες τεμάχιο εργασίας συλλογής και τοποθέτησης υπό κενό

     -- Εξοπλισμός μεταφοράς κενού συσκευασίας, εκτύπωσης και βιομηχανίας τροφίμων

     -- Επιρρεπή σε διαρροές τεμάχια εργασίας και γραμμές παραγωγής που απαιτούν μεγάλη σταθερή ροή κενού

Οδηγός γρήγορης επιλογής βήμα προς βήμα

  1. Επιβεβαιώστε την απαίτηση αυτόματου ελέγχου κενού

     -- Μόνο δημιουργία κενού χωρίς αυτόματη απενεργοποίηση: Επιλέξτε βασικό μοντέλο ZL112A / ZL112 γυμνό (απαιτείται εξωτερική βαλβίδα)

     -- Συνιστάται αυτόματη αναρρόφηση + γρήγορη εκκένωση: Παραλλαγή διπλής βαλβίδας K1

     -- Προτεραιότητα κόστους μόνο απλή αναρρόφηση: παραλλαγή μονής βαλβίδας τροφοδοσίας K2

  2. Επιβεβαιώστε την απαίτηση σήματος παρακολούθησης κενού

     -- Απαιτείται ανάδραση κατωφλίου PLC: Επιλέξτε μοντέλο διακόπτη πίεσης κενού DNL (NPN) / DPL (PNP)

     -- Απαιτείται τοπική ένδειξη οπτικής πίεσης: D ψηφιακός μετρητής οθόνης ή μηχανικός αναλογικός μετρητής G

  3. Επιβεβαιώστε την απαίτηση διάταξης εξάτμισης

     -- Τυπικός έλεγχος θορύβου εσωτερικού χώρου: Τυπική έκδοση με ενσωματωμένο σιγαστήρα (κενός κωδικός εξάτμισης)

     -- Υψηλή ροή/κεντρικός κύριος αγωγός εξάτμισης: Παραλλαγή εξάτμισης με P ported

Περίληψη μίας πρότασης

     Ο εκτοξευτής κενού venturi πολλαπλών σταδίων SOLH ZL112 παρέχει υψηλή υποπίεση -88~-92 kPa με 40% χαμηλότερη κατανάλωση αέρα, υποστηρίζει διπλές/μονές ενσωματωμένες ηλεκτρομαγνητικές βαλβίδες, ψηφιακό/μηχανικό μετρητή κενού και επιλογές διακόπτη πίεσης NPN/PNP, τα ενσωματωμένα συστήματα χειροκίνητης μονάδας πολλαπλής αναρρόφησης πολλαπλής αναρρόφησης.
