Λεπτομερής εισαγωγή στον διακόπτη κυκλώματος SF6 της τεχνολογίας Richge

    Η Richge Technology εστιάζει κυρίως στην κατασκευή αξεσουάρ διακοπτών χαμηλής τάσης, εξαρτημάτων διακοπτών υψηλής τάσης και σειρές διακοπτών εσωτερικού/εξωτερικού χώρου. Τα παρακάτω παρέχουν μια επαγγελματική εισαγωγή στους διακόπτες κυκλώματος SF6 για αναφορά.

I. Βασική επισκόπηση του διακόπτη SF6

    Ο διακόπτης κυκλώματος SF6 είναι ένας διακόπτης κυκλώματος υψηλής τάσης που χρησιμοποιεί αέριο εξαφθοριούχου θείου (SF6) ως μόνωση και μέσο πυρόσβεσης τόξου, που χρησιμοποιείται ευρέως στους τομείς μεταφοράς και διανομής συστημάτων ισχύος.

Βασικά χαρακτηριστικά:

• Εξαιρετική απόδοση μόνωσης: Η αντοχή μόνωσης του αερίου SF6 είναι 2,5-3 φορές μεγαλύτερη από αυτή του αέρα, γεγονός που μπορεί να μειώσει σημαντικά τον όγκο του εξοπλισμού.

• Ανώτερη ικανότητα πυρόσβεσης τόξου: Υψηλή αγωγιμότητα στήλης τόξου, σύντομος χρόνος τόξου (2-2,5 κύκλοι) και μεγάλη ικανότητα θραύσης (έως 80 kA).

• Χωρίς κίνδυνο πυρκαγιάς: Το αέριο SF6 είναι άφλεκτο με υψηλή ασφάλεια.

• Μεγάλη διάρκεια ζωής: Η ηλεκτρική ζωή μπορεί να φτάσει περισσότερα από 25 χρόνια, με μεγάλο κύκλο συντήρησης και μειωμένη συχνότητα συντήρησης.

II. Αρχή και Δομή Εργασίας

2.1 Αρχή εργασίας

Μηχανισμός πυρόσβεσης τόξου:

1. Κατά το άνοιγμα, οι κινούμενες και στατικές επαφές διαχωρίζονται για να δημιουργήσουν ένα τόξο, το οποίο προκαλεί το αέριο SF6 να αποσυντεθεί σε άτομα S, F και θετικά/αρνητικά ιόντα σε υψηλή θερμοκρασία.

2. Τα μόρια αερίου SF6 συλλαμβάνουν ελεύθερα ηλεκτρόνια για να σχηματίσουν αρνητικά ιόντα, μειώνοντας την αγωγιμότητα της στήλης τόξου και επιταχύνοντας την εξαφάνιση του τόξου.

3. Αφού σβήσει το τόξο, το αέριο αποκαθιστά την αρχική του κατάσταση μόνωσης.

Κυκλοφορία αερίου:Υιοθετώντας τον τύπο αερίου υπό πίεση ή την αρχή του τύπου αυτοενέργειας, η ροή αερίου παράγεται μέσω ενέργειας εμβόλου ή τόξου για να σβήσει γρήγορα το τόξο και να αποκαταστήσει τη μόνωση.

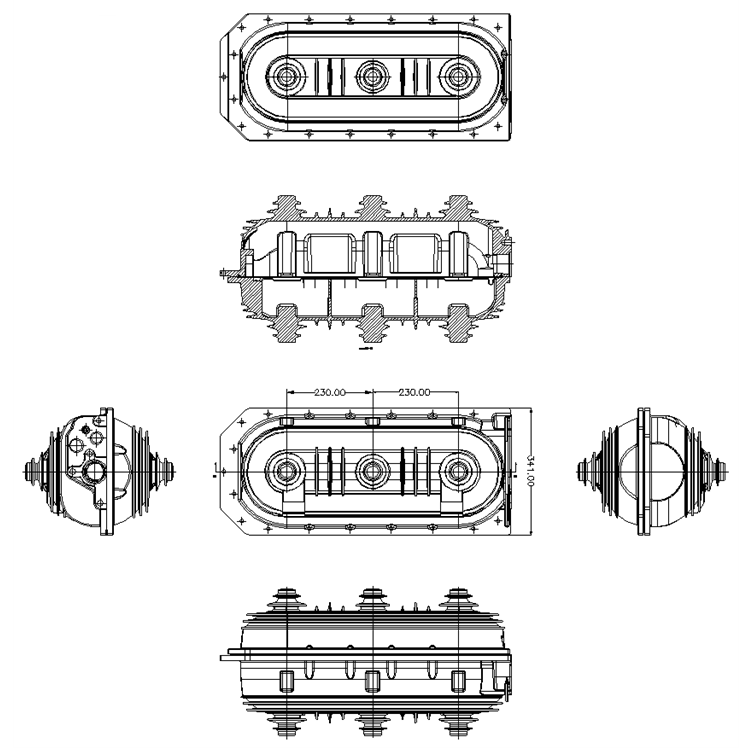

2.2 Κύρια δομή

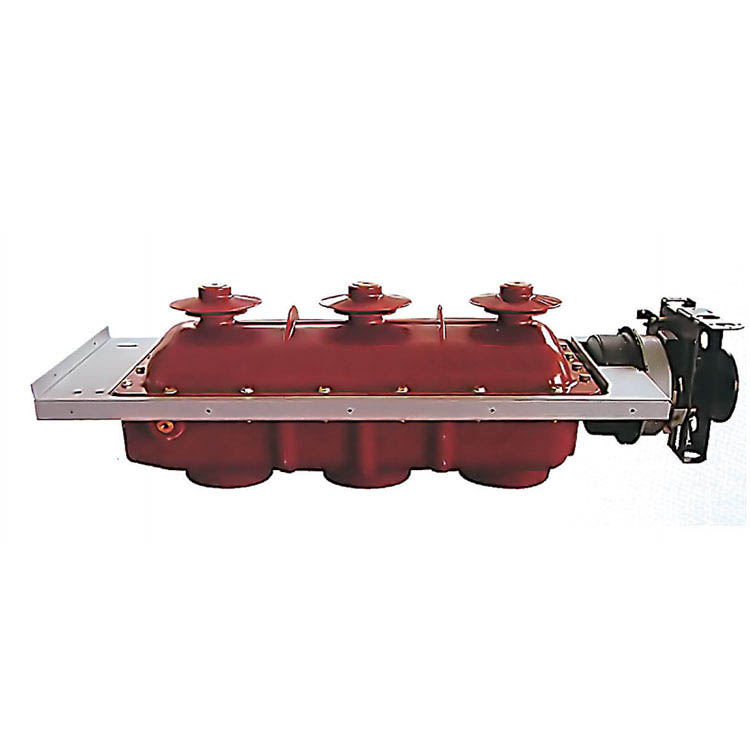

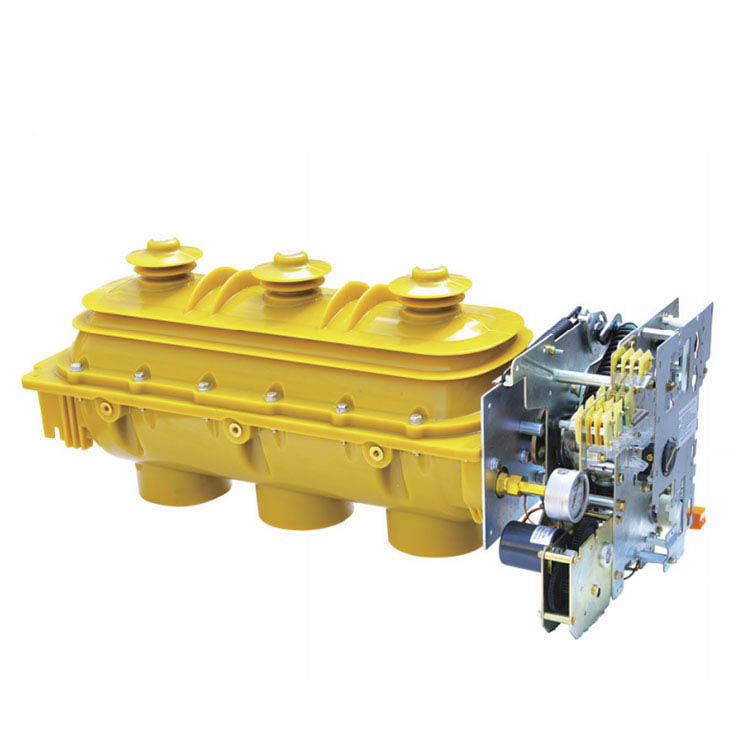

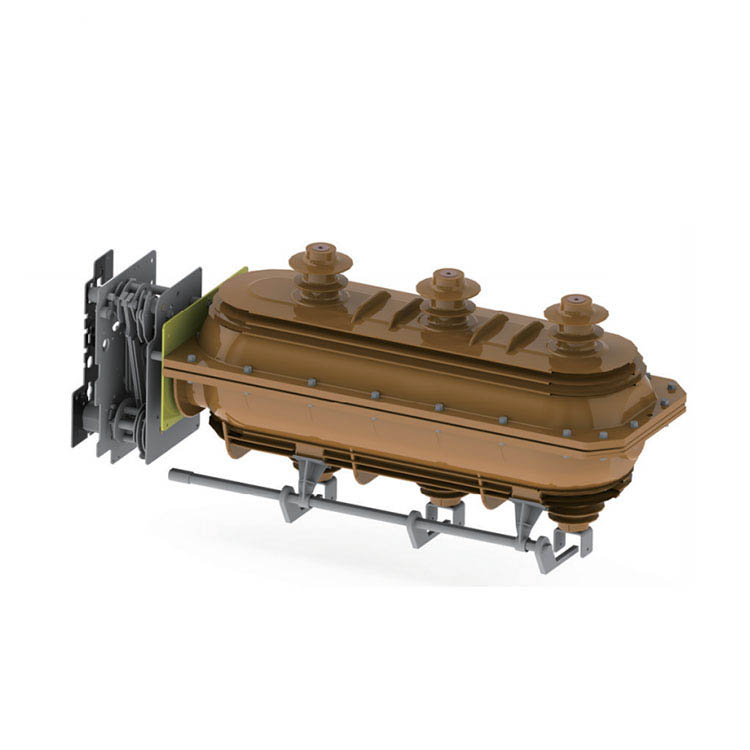

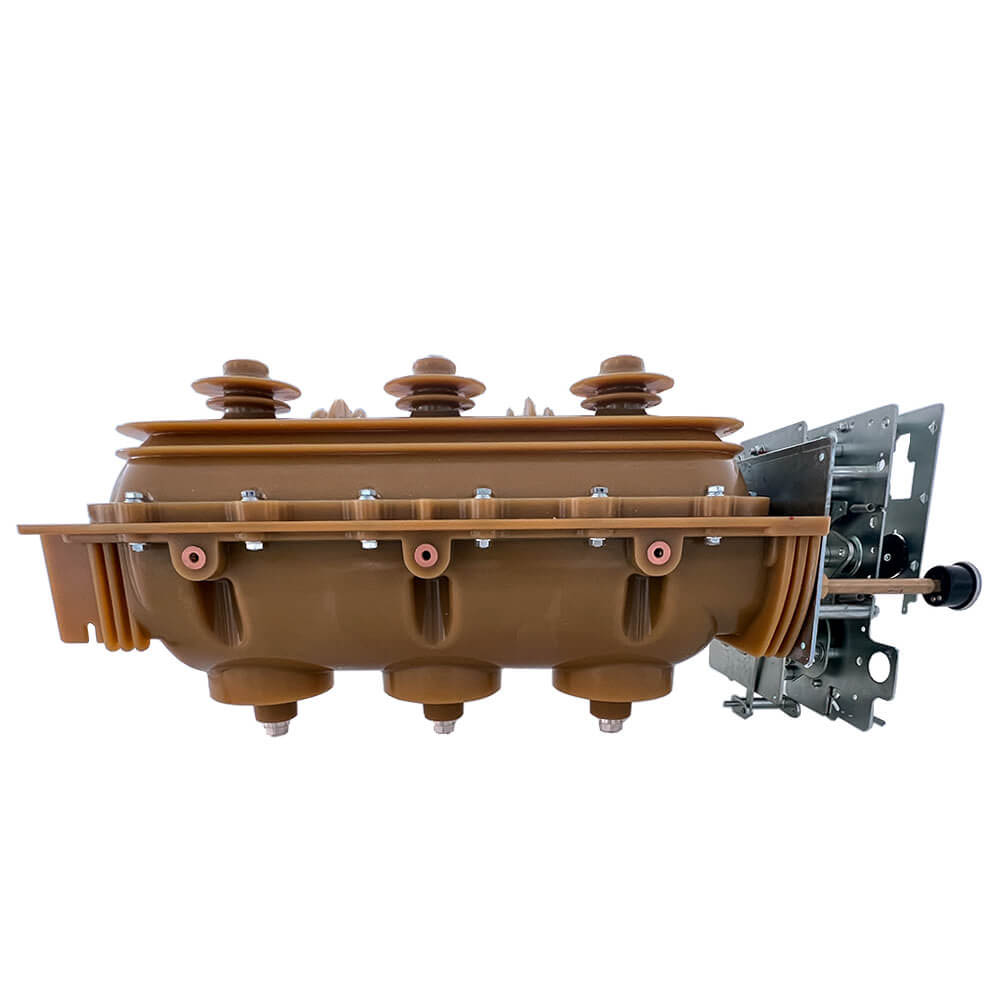

III. Τύποι και τεχνικές παράμετροι διακόπτες SF6 που παράγονται από την Richge Technology

3.1 Κύριοι τύποι

1. Ταξινόμηση ανά δομή:

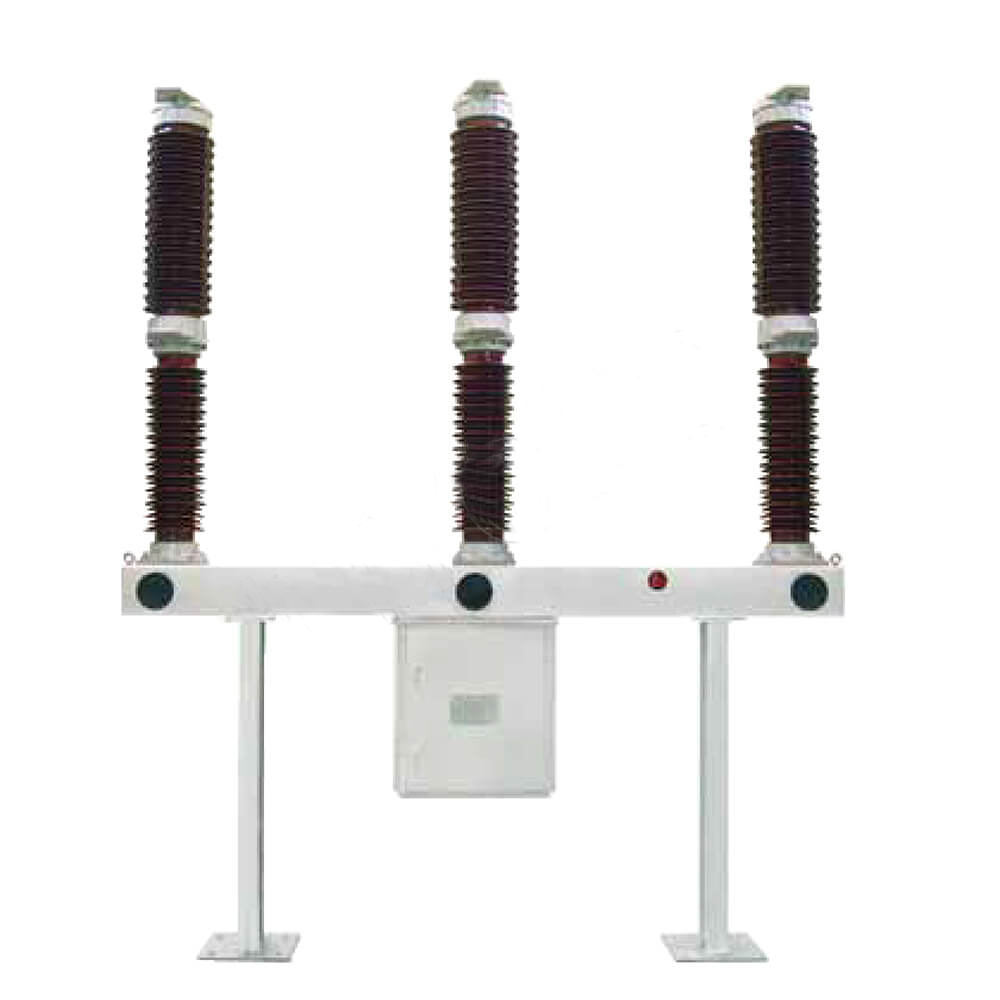

• Τύπος κολώνας πορσελάνης: Τριφασικός ανεξάρτητος, μεγάλος όγκος, κατάλληλος για εξωτερικούς χώρους (όπως τύπου FA4-550)

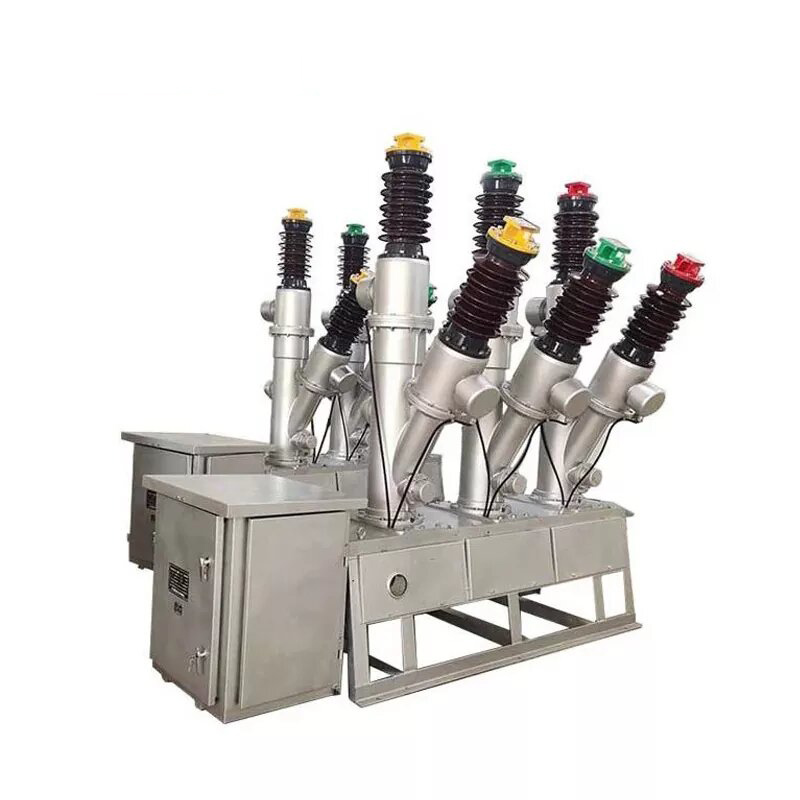

• Τύπος δεξαμενής (τύπος δαπέδου δεξαμενής): Τριφασική κοινή δεξαμενή, συμπαγής δομή, καλή σεισμική απόδοση, εύκολη συντήρηση

• Διακόπτης κυκλώματος σε συνδυασμένο ηλεκτρικό εξοπλισμό GIS: Ενσωματωμένος με αποζεύκτη, διακόπτη γείωσης κ.λπ. σε σφραγισμένο κέλυφος

2. Ταξινομείται με τη μέθοδο κατάσβεσης τόξου:

• Τύπος μονής πίεσης: Μόνο μία πίεση μέσα στο θάλαμο πυρόσβεσης τόξου, απλή δομή, ευρέως χρησιμοποιούμενη

• Τύπος διπλής πίεσης: Με θαλάμους αέρα υψηλής και χαμηλής πίεσης, καλύτερη απόδοση κατάσβεσης τόξου αλλά πολύπλοκη δομή

3.2 Βασικές τεχνικές παράμετροι

IV. Πλεονεκτήματα και σενάρια εφαρμογής του διακόπτη SF6

4.1 Πλεονεκτήματα προϊόντος

1. Εξαιρετική απόδοση θραύσης: Μπορεί να σβήσει γρήγορα τόξα, να δημιουργήσει ελάχιστα υπέρταση κοπής και να προστατεύσει τον εξοπλισμό και τις γραμμές

2. Υψηλή αξιοπιστία: Η σφραγισμένη δομή μειώνει την επίδραση του εξωτερικού περιβάλλοντος, κατάλληλη για διάφορες σκληρές κλιματικές συνθήκες

3. Χαμηλός θόρυβος: Ο θόρυβος λειτουργίας είναι μικρότερος από 85dB, βελτιώνοντας το εργασιακό περιβάλλον

4. Μικρή επιφάνεια δαπέδου: Συμπαγής δομή, ιδιαίτερα κατάλληλη για αστικούς υποσταθμούς και χώρους με περιορισμένο χώρο

5. Υψηλό επίπεδο νοημοσύνης: Μπορεί να ενσωματώσει το σύστημα παρακολούθησης στην παρακολούθηση της πυκνότητας, της θερμοκρασίας και της κατάστασης λειτουργίας αερίου σε πραγματικό χρόνο

4.2 Σενάρια εφαρμογής

• Σύστημα μετάδοσης ισχύος: Προστασία και έλεγχος γραμμών μεταφοράς υπερυψηλής τάσης 500kV και άνω

• Υποσταθμός: Χρησιμοποιείται ως εξοπλισμός προστασίας για κύριους μετασχηματιστές και ζυγούς

• Βιομηχανικό δίκτυο ηλεκτρικής ενέργειας: Διανομή ρεύματος υψηλής τάσης για αυτοπαρεχόμενους σταθμούς ηλεκτροπαραγωγής σε μεγάλα εργοστάσια, ορυχεία κ.λπ.

• Νέα σύνδεση ενεργειακού δικτύου: Εξοπλισμός προστασίας για ενισχυτικούς σταθμούς σε αιολικά πάρκα και φωτοβολταϊκούς σταθμούς

• Αστικό δίκτυο ηλεκτρικής ενέργειας: Βασικό στοιχείο του συμπαγούς εξοπλισμού διανομής GIS

V. Σημεία Εγκατάστασης και Συντήρησης

5.1 Απαιτήσεις εγκατάστασης

1. Προετοιμασία θεμελίωσης:

• Σφάλμα στάθμης <1mm/m για διασφάλιση της σταθερότητας του εξοπλισμού

• Τέλειο σύστημα γείωσης, αντίσταση γείωσης <0,5Ω

2. Επεξεργασία αερίου:

• Ανίχνευση διαρροής αερίου πριν από την εγκατάσταση, ο ετήσιος ρυθμός διαρροής πρέπει να είναι <1‰

• Εκκενώστε κάτω από 133Pa και διατηρήστε το για περισσότερες από 2 ώρες, στη συνέχεια γεμίστε με κατάλληλο αέριο SF6 αφού επιβεβαιώσετε ότι δεν υπάρχει διαρροή

• Η πίεση πλήρωσης αερίου ακολουθεί αυστηρά τις απαιτήσεις του εγχειριδίου προϊόντος, ελεγχόμενο σφάλμα εντός ±0,02 MPa

3. Ρύθμιση μηχανισμού:

• Ο χρόνος ανοίγματος και κλεισίματος και η ρύθμιση συγχρονισμού πληρούν τις τεχνικές απαιτήσεις

• Ο μηχανισμός λειτουργίας είναι ευέλικτος χωρίς εμπλοκές

• Ο βοηθητικός διακόπτης διακόπτει με ακρίβεια με κανονική ανάδραση σήματος

5.2 Μέθοδοι Συντήρησης

Είδη τακτικού ελέγχου:

Ειδική συντήρηση:

• Αναπλήρωση αερίου: Όταν η πίεση πέσει στην τιμή συναγερμού (συνήθως 0,05 MPa χαμηλότερη από την ονομαστική πίεση), ανανεώστε έγκαιρα το αέριο

• Αντικατάσταση αερίου: Αφού διακόψετε σοβαρό ρεύμα σφάλματος, ελέγξτε την ποιότητα του αερίου και αντικαταστήστε εάν χρειάζεται

• Βαθμονόμηση ρελέ πυκνότητας: Εκτελέστε βαθμονόμηση κάθε 2-3 χρόνια

VI. Προφυλάξεις και Μέτρα Ασφαλείας

1. Χαρακτηριστικά αερίου SF6:

• Το καθαρό SF6 είναι μη τοξικό, αλλά τα προϊόντα αποσύνθεσης τόξου (όπως SO2, HF) είναι τοξικά, επομένως ο αερισμός είναι απαραίτητος κατά τη συντήρηση

• Αποφύγετε την επαφή αερίων με το δέρμα και την αναπνευστική οδό, φορέστε προστατευτικό εξοπλισμό εάν χρειάζεται

2. Ασφάλεια συντήρησης:

• Πρέπει πρώτα να διακόψετε την παροχή ρεύματος, να βεβαιωθείτε ότι δεν υπάρχει ρεύμα και γείωση πριν από τη συντήρηση

• Μειώστε την πίεση σε μηδενική πίεση μανόμετρου πριν απελευθερώσετε αέριο SF6

• Αναγκαστικός αερισμός για περισσότερα από 15 λεπτά μετά το άνοιγμα του εξοπλισμού για να εξασφαλιστεί η εξάντληση του εσωτερικού αερίου

3. Απαιτήσεις για την προστασία του περιβάλλοντος:

• Το SF6 είναι ισχυρό αέριο θερμοκηπίου (τιμή GWP 23900), επομένως οι εκπομπές θα πρέπει να ελέγχονται αυστηρά

• Τα απόβλητα αέρια πρέπει να ανακυκλώνονται και να υποβάλλονται σε επεξεργασία και δεν πρέπει να απορρίπτονται απευθείας στην ατμόσφαιρα

VII. Περίληψη

    Με την εξαιρετική του απόδοση μόνωσης και κατάσβεσης τόξου, ο διακόπτης κυκλώματος SF6 έχει γίνει η κύρια επιλογή διακοπτών υψηλής τάσης στα σύγχρονα συστήματα ισχύος, ιδιαίτερα κατάλληλος για σενάρια μετάδοσης και διανομής ισχύος μεγάλης χωρητικότητας, υψηλής τάσης.

Σχετικά με την τεχνολογία Richge:

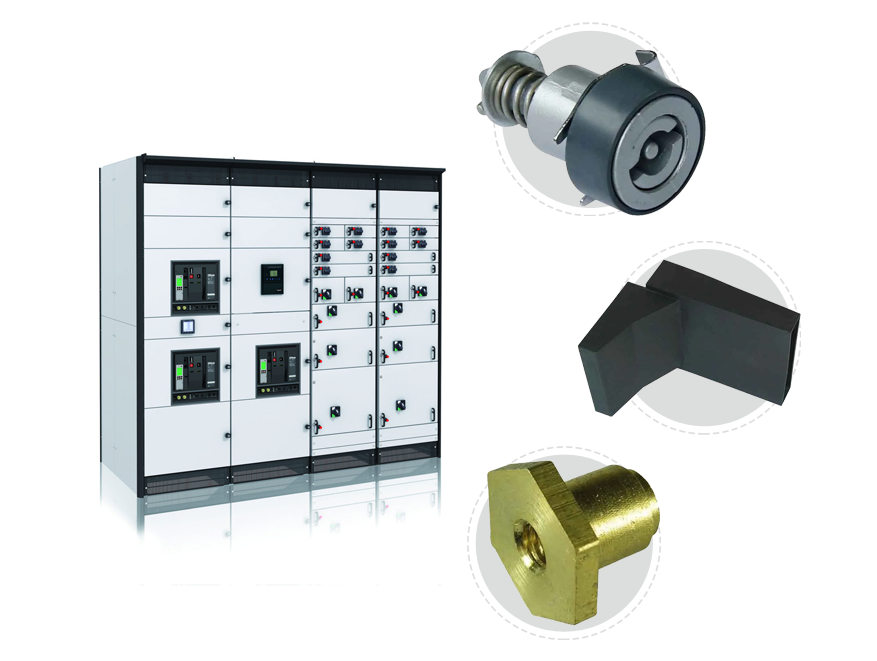

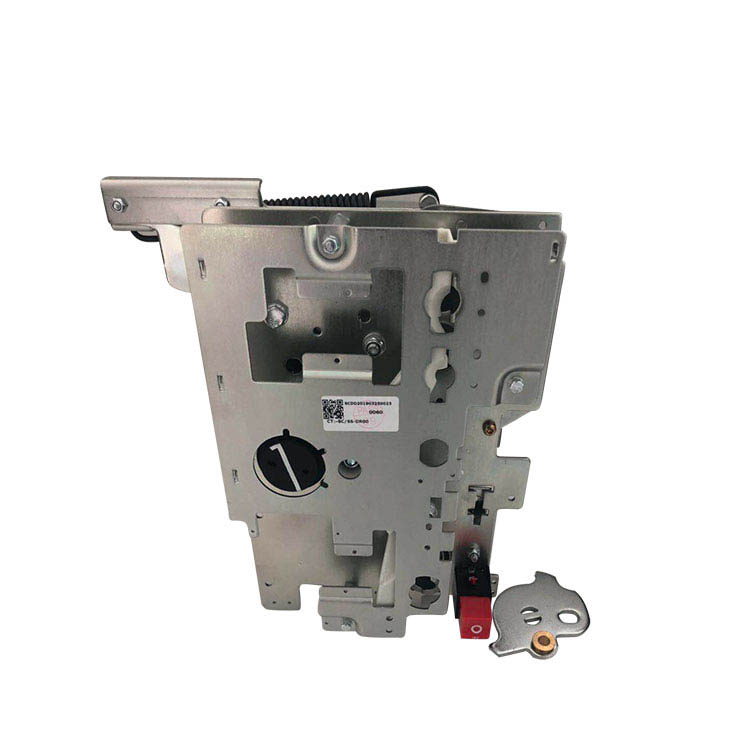

• Η εταιρεία παράγει κυρίως εξαρτήματα διακοπτών χαμηλής τάσης (όπως βύσματα κύριου κυκλώματος, βύσματα βοηθητικού κυκλώματος, μηχανισμούς λειτουργίας κ.λπ.), εξαρτήματα διακοπτών υψηλής τάσης (όπως μέρη μόνωσης, διακόπτες γείωσης, μηχανισμούς αλληλομανδάλωσης κ.λπ.) και σειρές διακοπτών εσωτερικού/εξωτερικού χώρου.
