ZL-Series Εκτοξευτής κενού

Εκτοξευτής κενού πολλαπλών σταδίων εξοικονόμησης ενέργειας σειράς SOLIH ZL1, πλήρως εναλλάξιμος με SMC ZL1. Μέγιστη ροή αναρρόφησης 100L/min (ANR) σε παροχή 0,4-0,6MPa. Χωρίς βαλβίδα ή ενσωματωμένη σε εκδόσεις βαλβίδων με συνδυασμούς βαλβίδων τροφοδοσίας/απελευθέρωσης (K1/K2/B1/B2), προαιρετικό διακόπτη πίεσης κενού (NPN/PNP, αναλογική έξοδος), κυκλώματα προστασίας δείκτη-κύματος. Ιδανικό για ρομπότ EOAT, 3C pick and place, μπαταρία λιθίου και αυτοματισμό χειρισμού πορώδους υλικού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σειρά ZL Εκτοξευτής κενού πολλαπλών σταδίων εξοικονόμησης ενέργειας | Modular With-Valve / Πλήρης επιλογή χωρίς βαλβίδες

Μάρκα: SOLH by Richge Technology | Πλήρης Μηχανική & Διασύνδεση Εναλλάξιμη με τη σειρά SMC ZL1 Original

1. Επισκόπηση προϊόντος

Η σειρά SOLIH ZL1 υιοθετεί τη δομή πολλαπλών σταδίων διαχύτη venturi εξοικονόμησης ενέργειας εκτοξευτήρα κενού, πλήρως εναλλάξιμη με την αρχική διάσταση SMC ZL1 και διάταξη θύρας. Υπό τις ίδιες συνθήκες κατανάλωσης αέρα, παρέχει υψηλότερη ροή αναρρόφησης και μικρότερη απώλεια ενέργειας. Εφαρμόζεται ευρέως για χειριστές ρομπότ pick-and-place υψηλής ταχύτητας και ισχυρές εφαρμογές προσρόφησης για πορώδη αναπνεύσιμα τεμάχια εργασίας.

Δύο βασικές διαμορφώσεις για επιλογή:

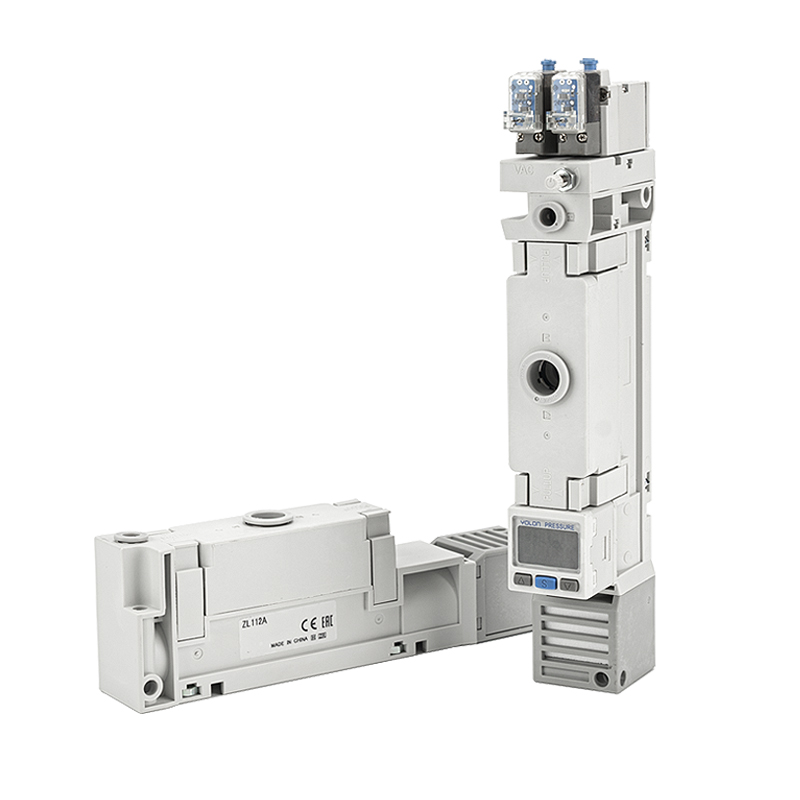

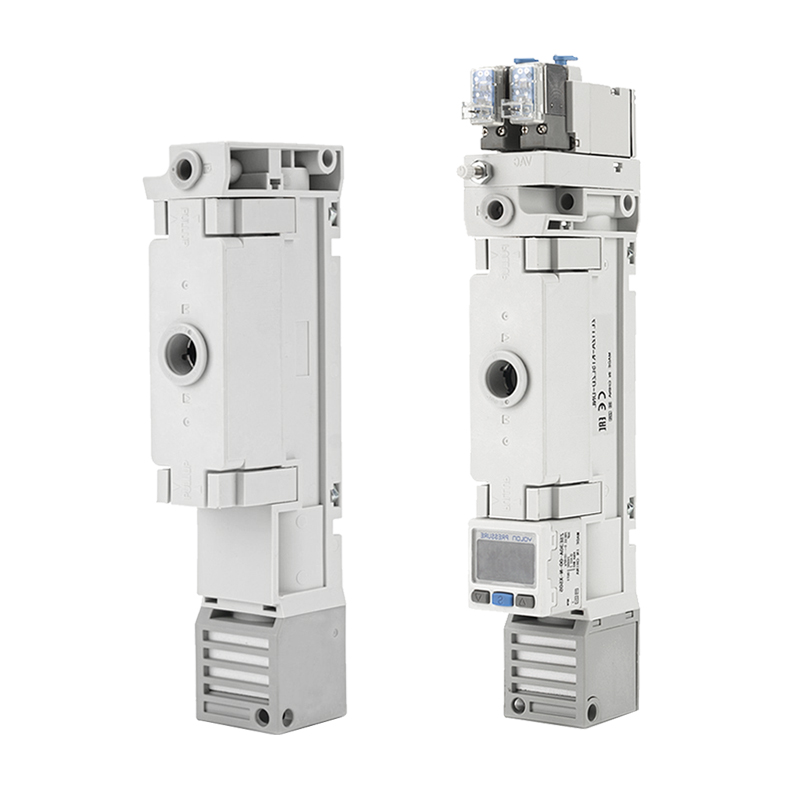

• Τύπος χωρίς βαλβίδα (χωρίς βαλβίδα): Μόνο αμιγώς σώμα εκτίναξης, ελεγχόμενο από εξωτερικές ηλεκτρομαγνητικές βαλβίδες. Χαμηλό κόστος και εξαιρετικά ευέλικτο για προσαρμοσμένη ενσωμάτωση συστήματος.

• Με-Τύπος βαλβίδας: Ενσωματωμένη βαλβίδα τροφοδοσίας, βαλβίδα απελευθέρωσης και μονάδα ανίχνευσης πίεσης κενού. Δεν απαιτούνται επιπλέον εξωτερικά εξαρτήματα βαλβίδας, απλοποιημένες σωληνώσεις και ταχύτερη απόκριση. Προτιμώμενη κύρια λύση για εργαλεία ρομπότ στο τέλος του βραχίονα (EOAT).

Προδιαγραφή μοντέλου 12A: Μέγιστη ροή αναρρόφησης 100L/min (ANR), πίεση αέρα παροχής εργασίας 0,4~0,6MPa καθαρού πεπιεσμένου αέρα. Θύρα τροφοδοσίας και θύρα υποπίεσης εξοπλισμένα με εξαρτήματα με ένα άγγιγμα: Φ6 μετρικό ή Φ1/2 ίντσες imperial προαιρετικά.

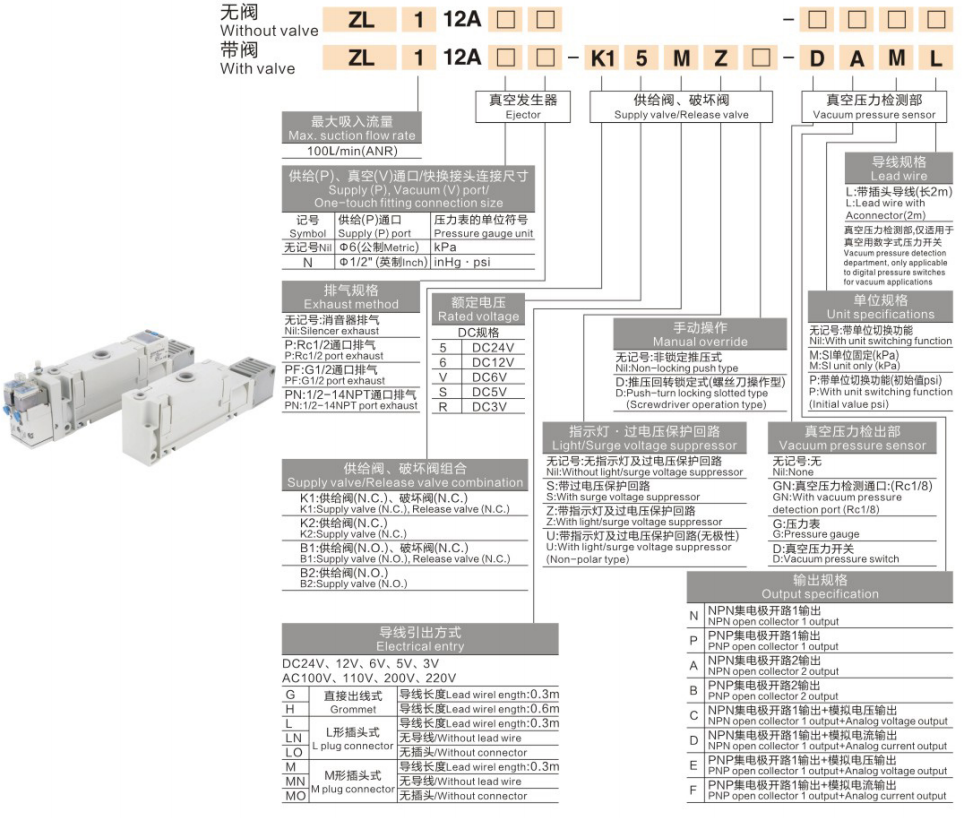

2. Γενική Επισκόπηση Κωδικοποίησης Μοντέλου

2.1 Βασική κωδικοποίηση χωρίς βαλβίδες

ZL1-12A

• ZL1: Κωδικός σειράς πολλαπλών σταδίων εκτίναξης κενού

• 12A: Κωδικός μεγέθους, μέγιστη ροή αναρρόφησης 100L/min (ANR)

2.2 Πλήρης κωδικοποίηση για την έκδοση με βαλβίδα (παράδειγμα σχεδίασης)

Πλήρες παράδειγμα:ZL1-12A‑K15MZ‑DAML

Τμήμα κώδικα	Αντίστοιχη Ενότητα & Ορισμός
ZL1-12A	Κύριο σώμα εκτοξευτήρα κενού σειράς + κωδικού μεγέθους (100L/min).
Κ1	Βαλβίδα τροφοδοσίας N.C. + Συνδυασμός βαλβίδας απελευθέρωσης N.C., διάταξη βαλβίδας τροφοδοσίας / απελευθέρωσης
5	Ονομαστική τάση πηνίου DC24V
M	Έξοδος καλωδίου τύπου βύσματος σχήματος Μ, μήκος καλωδίου 0,3 m
Z	Με ενδεικτική λυχνία & κύκλωμα προστασίας από υπέρταση
D	Ενσωματωμένη μονάδα ανίχνευσης διακόπτη πίεσης κενού
A	Προδιαγραφή εξόδου διπλού καναλιού ανοιχτού συλλέκτη NPN
M(L)	Καλώδιο διακόπτη πίεσης: 0,3 m / 2 m με βύσμα, επιλέξτε μόνο ένα

3. Πλήρης Βήμα-Βήμα Αναλυτική Ανάλυση Κώδικα Μοντέλου

3.1 Τροφοδοτικό (P) / Θύρα υποπίεσης (V) Μέγεθος τοποθέτησης με ένα άγγιγμα

Σημάδι	Λιμάνι ανεφοδιασμού (P).	Επιλογές μονάδας πίεσης
Χωρίς σημάδι / Ν	Φ6 Μετρική τοποθέτηση με ένα πάτημα	kPa
Έκδοση ιντσών	Φ1/2" Imperial με ένα άγγιγμα	inHg, psi

3.2 Μέθοδος εξάτμισης

Σημάδι	Περιγραφή εξάτμισης
Κανένα σημάδι	Εξάτμιση σιγαστήρα (τυπική απόδοση χαμηλού θορύβου)
PR	Εξάτμιση θύρας 1/4", εξωτερικές σωληνώσεις για κεντρική εξάτμιση
PG1/2	Εξάτμιση G1/2, κεντρική εξάτμιση μεγάλης ροής
PN1/2-14NPT	Εξάτμιση θύρας NPT 1/2‑14 για βορειοαμερικανικό εξοπλισμό

3.3 Ονομαστική τάση

Κώδικας	Προδιαγραφές τάσης
5	DC24V (βιομηχανικό mainstream)
6	DC12V
V	DC6V (προαιρετικό)
VDC	DC5V (μόνο κατά παραγγελία)

3.4 Συνδυασμοί βαλβίδας τροφοδοσίας και βαλβίδας απελευθέρωσης (για μοντέλα με βαλβίδα)

Κώδικας	Συνδυασμός βαλβίδων	Περιγραφή Λειτουργίας
Κ1	Βαλβίδα τροφοδοσίας N.C. + Βαλβίδα αποδέσμευσης N.C.	Ενεργοποιήστε την παροχή για συσσώρευση κενού. ενεργοποιήστε την απελευθέρωση για γρήγορο σπάσιμο-κενό. Τυπική κύρια επιλογή.
Κ2	Βαλβίδα τροφοδοσίας N.C. (χωρίς βαλβίδα απελευθέρωσης)	Μόνο έλεγχος παροχής. Φυσική απελευθέρωση κενού, βελτιστοποιημένη από άποψη κόστους λύση.
Β1	Βαλβίδα τροφοδοσίας N.O. + Βαλβίδα απελευθέρωσης N.C.	Κανονικά ανοιχτή βαλβίδα τροφοδοσίας, συνεχής παροχή αέρα κατά την απενεργοποίηση, για ειδικές συνθήκες εργασίας διατήρησης σε κενό.
Β2	Βαλβίδα τροφοδοσίας N.O. (χωρίς βαλβίδα απελευθέρωσης)	Βασική κανονικά ανοιχτή διαμόρφωση τροφοδοσίας.

3.5 Λειτουργία χειροκίνητης παράκαμψης

Σημάδι	Λειτουργία χειροκίνητης παράκαμψης
Κανένα σημάδι	Κουμπί που δεν μανδαλώνει: πατήστε για ενεργοποίηση, αφήστε το για επαναφορά.
D	Τύπος κλειδώματος ώθησης (λειτουργεί με κατσαβίδι), κλειδαριά για συνεχή παροχή αέρα κατά τη θέση σε λειτουργία και τον εντοπισμό σφαλμάτων.

3.6 Ενδεικτική λυχνία & Κύκλωμα προστασίας υπέρτασης

Σημάδι	Περιγραφή διαμόρφωσης
Κανένα σημάδι	Χωρίς ενδεικτική λυχνία και χωρίς κύκλωμα προστασίας από υπέρταση.
S	Ενσωματωμένο κύκλωμα καταστολής υπέρτασης υπέρτασης για παράταση της διάρκειας ζωής του πηνίου.
Z	Ενδεικτική λυχνία συν κύκλωμα προστασίας από υπέρταση για οπτικοποίηση της κατάστασης ενεργοποίησης.
U	Ενδεικτική λυχνία χωρίς πολικότητα και κύκλωμα προστασίας από υπέρταση, επιτρέπεται αυθαίρετη καλωδίωση.

3.7 Λειτουργία ηλεκτρικής εισόδου / εξόδου καλωδίου

Κώδικας	Ορισμός εξόδου καλωδίου
G	Είσοδος καλωδίου με δακτύλιο, μήκος καλωδίου: 0,3 m
H	Έξοδος τύπου L σε σχήμα L, μήκος καλωδίου: 0,6 m
LN	Τύπος βύσματος σχήματος L, δεν παρέχεται καλώδιο (η πλεξούδα καλωδίωσης προετοιμάζεται από τον πελάτη)
M	Έξοδος τύπου M, μήκος καλωδίου: 0,3 m
MN	Τύπος βύσματος σχήματος Μ, δεν παρέχεται καλώδιο (η πλεξούδα καλωδίωσης προετοιμάζεται από τον πελάτη)

3.8 Μονάδα πίεσης κενού (Ισχύει μόνο για μονάδες εξοπλισμένες με ανίχνευση κενού)

Σημάδι	Ρύθμιση μονάδας
Κανένα σημάδι	Εναλλαγή πολλαπλών μονάδων: kPa / inHg / psi με δυνατότητα επιλογής
M	Σταθερή μονάδα, μόνο kPa
S	Με δυνατότητα εναλλαγής πολλών μονάδων, εργοστασιακά προρυθμισμένη σε psi
P	Με δυνατότητα εναλλαγής πολλών μονάδων, εργοστασιακά προρυθμισμένη σε psi

3.9 Μονάδα ανίχνευσης πίεσης κενού

Σημάδι	Λειτουργία & Εφαρμογή Ανίχνευσης
Κανένα σημάδι	Δεν υπάρχει μονάδα ανίχνευσης. καθαρό σώμα εκτίναξης, συνδέστε τον εξωτερικό αισθητήρα ξεχωριστά.
GN	Θύρα ανίχνευσης κενού (Rc1/8), συνδέστε εξωτερικό ψηφιακό μανόμετρο ή μονάδα λήψης PLC.
G	Ενσωματωμένο αναλογικό μανόμετρο για τοπική επιτόπια οπτική μέτρηση επιπέδου κενού.
D	Ενσωματωμένος διακόπτης πίεσης κενού, διακόπτης εξόδου/αναλογικό σήμα για συναγερμό εξαρτημάτων που λείπουν και ανάδραση επί τόπου τεμαχίου.

3.10 Προδιαγραφές εξόδου (Για διακόπτη πίεσης κενού τύπου D)

Κώδικας	Περιγραφή λειτουργίας εξόδου
N	Έξοδος 1 καναλιού ανοιχτού συλλέκτη NPN, στάνταρ για κανάλι εισόδου PLC NPN
P	Έξοδος 1 καναλιού ανοιχτού συλλέκτη PNP
A	Ανεξάρτητη έξοδος διπλού καναλιού ανοιχτού συλλέκτη NPN
W	Ανεξάρτητη έξοδος διπλού καναλιού ανοιχτού συλλέκτη PNP
C	Διακόπτης 1 καναλιού NPN + αναλογική έξοδος τάσης
D	Διακόπτης 1 καναλιού NPN + έξοδος αναλογικού ρεύματος
E	PNP διακόπτης 1 καναλιού + αναλογική έξοδος τάσης
F	PNP διακόπτης 1 καναλιού + αναλογική έξοδος ρεύματος

3.11 Προδιαγραφές καλωδίου διακόπτη πίεσης (για τύπου D)

Κώδικας	Ορισμός καλωδίου
L	Προσυναρμολογημένο καλώδιο βύσματος, συνολικό μήκος: 2 m
M	Προσυναρμολογημένο καλώδιο βύσματος, συνολικό μήκος: 0,3 m

4. Περίληψη Βασικών Τεχνικών Προδιαγραφών

Στοιχείο παραμέτρου	Τυπική προδιαγραφή
Αρχή Εργασίας	Πολυβάθμιος εκτοξευτής κενού Venturi διαχύτη, δομή εξοικονόμησης ενέργειας υψηλής απόδοσης
Μέγιστη ροή αναρρόφησης (μέγεθος 12A)	100 λίτρα/λεπτό (ANR)
Τυπική πίεση αέρα τροφοδοσίας	0,4 ~ 0,6 MPa
Θύρα τροφοδοσίας / κενού	Τοποθέτηση με ένα άγγιγμα: Φ6 Metric / Φ1/2" Imperial προαιρετικά
Επιλογές εξάτμισης	Τυπική εξάτμιση σιγαστήρα. Προαιρετική κεντρική εξωτερική εξάτμιση τύπου θύρας PR / PG / PN
Ονομαστική τάση πηνίου	DC24V / DC12V / DC6V; DC5V διαθέσιμο κατόπιν παραγγελίας
Ηλεκτρικές Επιλογές Εισόδου	Διακόπτης G / Βύσμα σχήματος H‑L / Βύσμα σχήματος M‑M. Έκδοση χωρίς καλώδιο LN / MN για καλωδίωση πελατών
Μονάδα ανίχνευσης κενού	Χωρίς ανίχνευση / Θύρα ανίχνευσης GN (Rc1/8) / G τοπικό μανόμετρο / D ενσωματωμένος διακόπτης πίεσης κενού
Έξοδος σήματος	Έξοδος διακόπτη μονού καναλιού NPN / PNP. αναλογική έξοδος τάσης / ρεύματος προαιρετική
Δείκτης & Προστασία από υπέρταση	Χωρίς προστασία / Προστασία από υπερτάσεις S / Δείκτης Z + προστασία / U δείκτης χωρίς πολικότητα + προστασία

5. Πίνακας αναφοράς επιλογής χωρίς βαλβίδα VS με βαλβίδα

Στοιχείο σύγκρισης	Τύπος χωρίς βαλβίδα ZL1-12A	Με τύπο βαλβίδας ZL1‑12A‑K1…
Ενσωματωμένες Βαλβίδες	Δεν υπάρχουν ενσωματωμένες βαλβίδες, απαιτείται εξωτερική ηλεκτρομαγνητική βαλβίδα 3 κατευθύνσεων	Ενσωματωμένη βαλβίδα τροφοδοσίας + βαλβίδα απελευθέρωσης (σειρά K1/K2/B1/B2)
Μέθοδος διακοπής κενού	Ελέγχεται από εξωτερική βαλβίδα ή φυσική απελευθέρωση	Άμεση θραύση υπό κενό με ενσωματωμένη βαλβίδα απελευθέρωσης για γρήγορη πτώση του τεμαχίου εργασίας
Ταχύτητα απόκρισης	Εξαρτάται από τη διάταξη της εξωτερικής βαλβίδας και του αγωγού	Ταχύτερη ολοκληρωμένη απόκριση για εφαρμογή ρομπότ υψηλής ταχύτητας κύκλου
Πολυπλοκότητα σωληνώσεων	Απαιτεί ξεχωριστές βαλβίδες, εξαρτήματα και εξαρτήματα φίλτρου	Εξαιρετικά ενσωματωμένη, ελάχιστη επιτόπια εργασία σωληνώσεων
Κόστος & Ευελιξία	Χαμηλότερο κόστος, μέγιστη ευελιξία σχεδιασμού συστήματος	Υψηλότερο επίπεδο ολοκλήρωσης, προτιμάται για το ρομπότ EOAT end effector
Ανίχνευση πίεσης	Απαιτείται εξωτερικός διακόπτης πίεσης κενού	Προαιρετικό ενσωματωμένο μανόμετρο G / Διακόπτης πίεσης κενού

6. Τυπικές λύσεις διαμόρφωσης κυκλώματος κενού

Λύση 1: Κύκλωμα βελτιστοποιημένου κόστους χωρίς βαλβίδες

Επεξεργασία πηγής αέρα δύο μονάδων χωρίς λάδι AFC2000 → Ηλεκτρομαγνητική βαλβίδα 3V110 → Ηλεκτρομαγνητική βαλβίδα χωρίς βαλβίδα ZL1‑12A → Βεντούζα κενού ZPT

Λύση 2: Κύκλωμα επιλογής και τοποθέτησης ρομπότ υψηλής ταχύτητας με βαλβίδα

Ρυθμιστής πίεσης AR → ZL1‑12A‑K15MZ‑DAML (ενσωματωμένη βαλβίδα τροφοδοσίας, βαλβίδα απελευθέρωσης & διακόπτης πίεσης κενού) → βεντούζα βεντούζας τελικού ρομπότ, αυτόματη λειτουργία συναγερμού τεμαχίου που λείπει.

Λύση 3: Κεντρικό κύκλωμα παροχής αέρα πολλαπλών τραπεζών

AFC δύο μονάδων μεγάλης ροής χωρίς λάδι → πολλαπλός ZL1 με συγκρότημα πολλαπλής εξαγωγής βαλβίδας → σύγχρονη συλλογή υλικού πολλαπλών βεντούζες.

7. Οδηγίες επιλογής βήμα προς βήμα

• Μέγεθος θύρας: Για τυπική σωλήνωση PU6 / Φ6, επιλέξτε μετρική θύρα χωρίς σήμα. Για αυτοκρατορική σωλήνωση Φ1/2", καθορίστε την αυτοκρατορική θύρα μαζί με τη μονάδα πίεσης inHg / psi.

• Εξάτμιση: Για περιβάλλον εργαστηρίου χαμηλού θορύβου, διατηρήστε την τυπική εξάτμιση του σιγαστήρα. Για την εξάτμιση στην καθορισμένη ασφαλή περιοχή, υιοθετήστε κεντρική εξάτμιση τύπου θύρας PR / PG / PN.

• Δυναμικό: DC24V (κωδικός 5) για εξοπλισμό οικιακού αυτοματισμού. DC12V / DC6V για ευρωπαϊκά έργα εξαγωγών ή συσκευών χαμηλής τάσης.

• Συνδυασμός βαλβίδων: K1 (παροχή N.C. + απελευθέρωση N.C.) για τυπική επιλογή και θέση υψηλής ταχύτητας. K2 για μείωση κόστους· B1/B2 για ειδικές κανονικά ανοικτές συνθήκες εργασίας διατήρησης σε κενό.

• Απαίτηση ανίχνευσης: Επιλέξτε διακόπτη πίεσης D κενού (τύπος εισόδου αντιστοίχισης NPN/PNP PLC) για συναγερμό PLC που λείπει. G τοπικό μανόμετρο για επιτόπια οπτική επιθεώρηση. Θύρα ανίχνευσης GN για απόκτηση εξωτερικών δεδομένων από τρίτους.

• Προστασία δείκτη και υπερτάσεις: Επιλέξτε έκδοση Z / U για διαγνωστική ένδειξη ντουλαπιού. Προστασία S υπέρτασης για υγρό σκληρό περιβάλλον εργασίας.

• Μη αυτόματη παράκαμψη: Επιλέξτε D χειροκίνητη παράκαμψη κλειδώματος ώθησης για συχνή θέση σε λειτουργία και σενάρια εντοπισμού σφαλμάτων, υποστήριξη κλειδωμένης συνεχούς παροχής αέρα.

8. Τυπικά Σενάρια Εφαρμογών Βιομηχανίας

• 3C ηλεκτρονικά PCB & χειρισμός τσιπ υψηλής ταχύτητας pick-and-place

• Μεταφορά υλικού φύλλου ηλεκτροδίου μπαταρίας ιόντων λιθίου

• Χαρτοκιβώτιο και πορώδες υλικό με ισχυρή προσρόφηση

• Ρομποτική συλλογή βαρέως τύπου γυαλιού και λαμαρίνας

• Αφαίρεση και ξεκαλούπωμα εξαρτημάτων ρομπότ χύτευσης με έγχυση

• Εφαρμογή αρπαγής συσκευασίας επεξεργασίας τροφίμων

• Τα ρομποτικά συστήματα μεταφοράς υψηλής ταχύτητας logistics ταξινόμησης

9. Σημαντικές Σημειώσεις Λειτουργίας & Εγκατάστασης

• ΜΗ χρησιμοποιείτε μονάδες FRL με ομίχλη λαδιού (μονάδα τριών μονάδων σειράς AC / BC) για παροχή αέρα εκτοξευτήρα κενού. Το λάδι λίπανσης θα φράξει τα ακροφύσια διαχύτη πολλαπλών σταδίων, πρέπει να υιοθετήσει μονάδα επεξεργασίας πηγών αέρα δύο μονάδων χωρίς λάδι AFC.

• Τοποθετήστε υποχρεωτικά το ενσωματωμένο φίλτρο κενού ZFC στην ανάντη πλευρά. Τα μικροσκοπικά ακροφύσια πολλαπλών σταδίων είναι ευαίσθητα στη σκόνη. Η ροή αναρρόφησης θα υποβαθμιστεί πολύ όταν φράξει από μόλυνση από σωματίδια.

• Διατηρήστε το μήκος του εύκαμπτου σωλήνα μεταξύ του εκτοξευτήρα και της βεντούζας όσο το δυνατόν μικρότερο για να εγγυηθείτε γρήγορη δημιουργία κενού και σταθερή απόδοση αναρρόφησης.

• Βέλτιστο εύρος πίεσης αέρα τροφοδοσίας 0,4~0,6MPa. Η ανεπαρκής πίεση οδηγεί σε ασθενή αναρρόφηση. Η υπερβολική πίεση αυξάνει την κατανάλωση πεπιεσμένου αέρα.

• Για μοντέλα με βαλβίδα, επιλέξτε εκδόσεις Z / S / U με ενσωματωμένο κύκλωμα προστασίας από υπερτάσεις για να παρατείνετε τη διάρκεια ζωής του πηνίου ηλεκτρομαγνητικής βαλβίδας μέσα στα ερμάρια ελέγχου.

• Για κεντρικές διαμορφώσεις εξάτμισης PR / PG / PN, διατηρήστε ανεμπόδιστη τη σωλήνωση εξάτμισης, η αντίθλιψη θα υποβαθμίσει σημαντικά την απόδοση της κατασκευής κενού.
