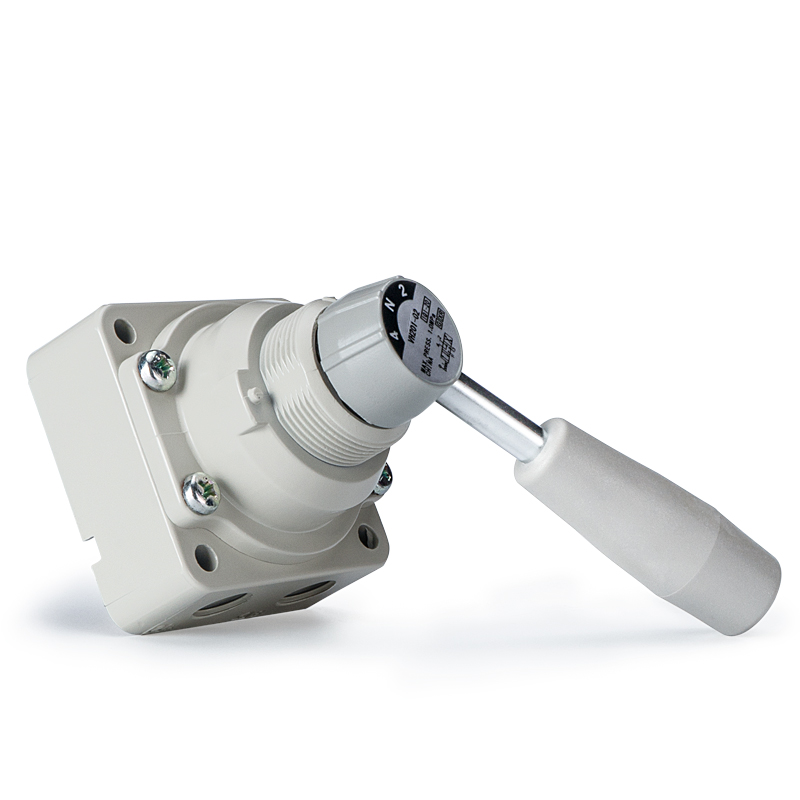

Η χειροκίνητη περιστροφική χειροβαλβίδα 4 κατευθύνσεων 90° της σειράς SOLH VH διακόπτει τα κυκλώματα αέρα με περιστρεφόμενη λαβή, με τρεις προαιρετικές κεντρικές λειτουργίες: κέντρο 3 θέσεων κλειστό, κεντρική εξάτμιση 3 θέσεων και τύπος 2 θέσεων. Υιοθετώντας περιστροφικό στεγανοποιητικό καρούλι ακριβείας για εξαιρετικά χαμηλή εσωτερική διαρροή, διαθέτει σώμα από κράμα ψευδαργύρου / χυτό αλουμίνιο και μεγάλη διάρκεια ζωής χωρίς λίπανση, με ενσωματωμένο μηχανικό κλείδωμα θέσης για αποφυγή τυχαίας λειτουργίας. Υποστηρίζει διάταξη σωληνώσεων πλευρικής θύρας και κάτω θύρας, διαθέσιμη για χωνευτή τοποθέτηση πάνελ ή άμεση στερέωση του σώματος, με μεγέθη θυρών από Rc1/4" έως 1" και μέγιστη πίεση λειτουργίας 0,7~1,0MPa. Η κεντρική κλειστή έκδοση διατηρεί την πίεση σύσφιξης του κυλίνδρου κατά τη διάρκεια της απενεργοποίησης, ενώ η κεντρική εξάτμιση απελευθερώνει πλήρως την πίεση για ασφαλή συντήρηση. Χρησιμοποιείται ευρέως για χειροκίνητη αντιστροφή κυλίνδρων, εξαερισμό σε λειτουργία εξοπλισμού, απομόνωση πηγών αέρα έκτακτης ανάγκης, ημιαυτόματη χειροκίνητη λειτουργία μηχανής και πάγκους δοκιμών πνευματικής διδασκαλίας.

SOLH VM1 (VM100) μινιατούρα μηχανική βαλβίδα 2/3 θυρών είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Υιοθετώντας συμπαγή, αξιόπιστη δομή σφράγισης, διαθέτει εξαιρετικά στενό πλάτος 11 mm και βάρος μόνο 60 g για εύκολη ενσωματωμένη και πυκνή εγκατάσταση στοίβαξης στο εσωτερικό του μηχανήματος. Η πίεση λειτουργίας κυμαίνεται από -100 kPa κενό έως 1,0 MPa θετική πίεση, με σχεδιασμό χωρίς λίπανση, εξαιρετική στεγανότητα και ισχυρή αντοχή στη σκόνη. Διατίθενται πολλές επιλογές σπειρώματος, συμπεριλαμβανομένων των M5, Rc1/8, NPT1/8 & G1/8, που υποστηρίζουν τη διάταξη σωληνώσεων της πλευρικής θύρας και της κάτω θύρας. Προσφέρεται μια πλήρης σειρά εναλλάξιμων κεφαλών ενεργοποιητή: στάνταρ/κοντό έμβολο, ίσιος/κοντός/μονόδρομος μοχλός κυλίνδρου κατά της αναπήδησης, επίπεδο κουμπί, κίτρινο μανιτάρι στοπ έκτακτης ανάγκης, πράσινο κουμπί ένδειξης, μοχλός μεντεσέδων και περιστροφικό κουμπί που κλειδώνει, με πλήρεις παραλλαγές NC/NO 2 θυρών & 3 θυρών. Εφαρμόζεται ευρέως για την ανίχνευση ορίου διαδρομής κυλίνδρου, τη χειροκίνητη θέση σε λειτουργία, την ασφάλεια έκτακτης ανάγκης, την εναλλαγή αέρα mini jig και τα κυκλώματα σκανδάλης κενού, λειτουργεί ως γενική μηχανική σκανδάλη σήματος αέρα για συμπαγή εξοπλισμό αυτοματισμού.

Η μεσαία μηχανική βαλβίδα σωλήνωσης SOLH VM2 (VM200) είναι πλήρως εναλλάξιμη με αντίστοιχα μοντέλα SMC. Διαθέτοντας μεσαία κατασκευή poppet με συντελεστή ροής Cv=0,87, η χωρητικότητα ροής είναι περίπου 8 φορές μεγαλύτερη από τη σειρά mini VM1, εξοπλισμένη με τυπική θύρα Rc1/4 και προαιρετικά σπειρώματα NPT/G1/4. Λειτουργεί κάτω από 0~1,0 MPa και είναι ασύμβατο με την υποπίεση, υιοθετώντας ανθεκτικό στη φθορά σφράγιση και στιβαρό μεταλλικό σώμα. Διατίθενται διατάξεις σωληνώσεων πλευρικής θύρας και κάτω θύρας, που υποστηρίζονται από μια πλήρη σειρά εναλλάξιμων ενεργοποιητών: τυπικός κύλινδρος POM / μοχλός κυλίνδρου από σκληρυμένο χάλυβα ανθεκτικό στην τριβή, μονόδρομος κύλινδρος κατά της αναπήδησης, ίσιο έμβολο, επίπεδο κουμπί, κίτρινη κεφαλή διακοπής έκτακτης ανάγκης, πράσινο κουμπί ένδειξης και μεντεσέ που κλειδώνει. Η παραλλαγή κυλίνδρων από σκληρυμένο χάλυβα ταιριάζει σε γραμμές παραγωγής βαρέως τύπου υψηλής φθοράς. Χρησιμοποιείται ευρέως για ανίχνευση ορίου διαδρομής κυλίνδρων και ολισθαίνοντα τραπεζιού, χειροκίνητη θέση σε λειτουργία εξοπλισμού, εναλλαγή αέρα και ασφάλεια έκτακτης ανάγκης, χρησιμεύει ως η κύρια μηχανική βαλβίδα σκανδάλης αέρα για γραμμές παραγωγής συσκευασίας, κλωστοϋφαντουργίας, εκτύπωσης και γενικού αυτοματισμού.

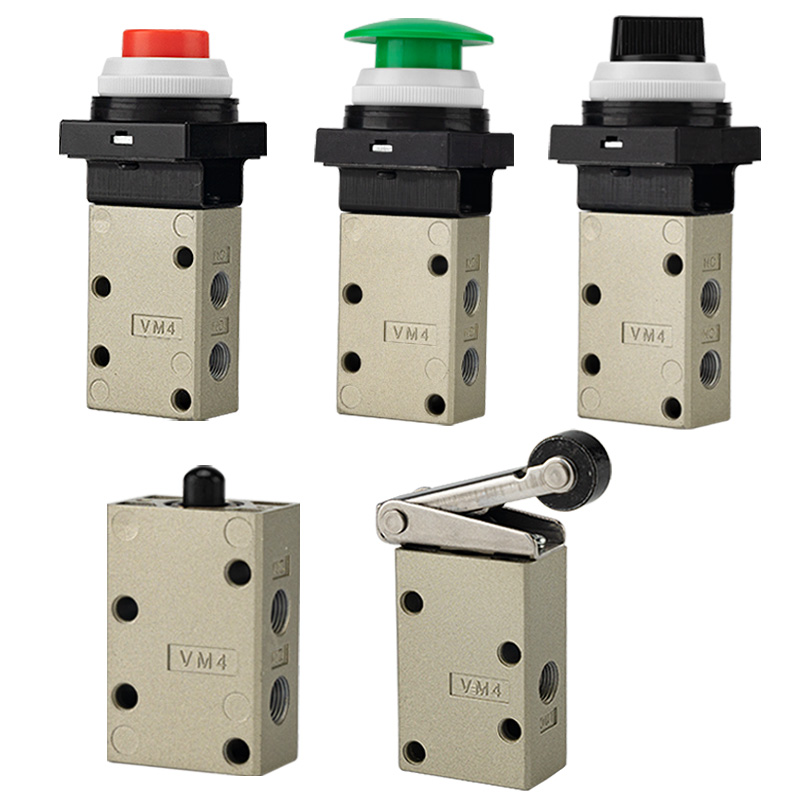

Η μηχανική μηχανική βαλβίδα μεσαίου τύπου 3 θυρών SOLH VM4 (VM400) είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC, τοποθετημένη μεταξύ της σειράς mini VM1 και υψηλής ροής VM2. Το βασικό του πλεονέκτημα έγκειται στη συμβατότητα με πλήρες εύρος πίεσης από -100 kPa κενό έως 1,0 MPa θετική πίεση, μια δυνατότητα που δεν είναι διαθέσιμη στο VM2. Υιοθετεί την τυπική θύρα Rc1/8 με προαιρετικά σπειρώματα NPT/G1/8 και ικανότητα ροής Cv=0,38, υποστηρίζοντας διάταξη σωληνώσεων πλευρικής και κάτω θύρας. Χτισμένο με συμπαγές μεταλλικό σώμα, αντέχει σε κρούσεις 1000 m/s² και έντονους κραδασμούς, κατάλληλο για γραμμές παραγωγής σκληρών βαρέως τύπου, με σφράγισμα πέδιλου ανθεκτικό στη σκόνη χωρίς λίπανση για μεγάλη διάρκεια ζωής. Παρέχεται ένα πλήρες σετ εναλλάξιμων ενεργοποιητών: στάνταρ / σκληρυμένος μοχλός κυλίνδρου από αντιτριβικό χάλυβα, μονόδρομος κύλινδρος κατά της αναπήδησης, ίσιο έμβολο, πολύχρωμα κουμπιά διακοπής έκτακτης ανάγκης με μανιτάρια, περιστροφικά πόμολα 2/3 θέσεων, κουμπιά που κλειδώνουν και μοχλοί εναλλαγής μεντεσέδων. Εφαρμόζεται ευρέως στην ανίχνευση ορίου διαδρομής κυλίνδρων και ολισθαίνοντα τραπεζιού, κυκλώματα προσρόφησης/απελευθέρωσης κενού, χειροκίνητη θέση σε λειτουργία εξοπλισμού, κλειδαριά έκτακτης ανάγκης ασφάλειας μηχανήματος και εναλλαγή στερέωσης, είναι η ιδανική μεσαία μηχανική βαλβίδα σκανδάλης για συνθήκες εργασίας που απαιτούν συμβατότητα με κενό και ισχυρή αντίσταση κραδασμών.

Η ηλεκτροπνευματική αναλογική βαλβίδα υψηλής ροής SOLH ITV είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Υιοθετώντας σύστημα ανάδρασης πίεσης κλειστού βρόχου, δέχεται τάση DC0–10V, αναλογικά σήματα ρεύματος 4–20 mA και προαιρετική επικοινωνία fieldbus, συμπεριλαμβανομένων CC-Link, PROFINET, EtherNet/IP για να επιτύχει σταθερή, υψηλής ακρίβειας απομακρυσμένη ρύθμιση πίεσης αέρα με ακρίβεια ελέγχου ±1% FS και προστασία από τη σκόνη και το IP65. Τρεις σειρές καλύπτουν διαφορετικά εύρη ροής: ITV1100 για μικρο-χαμηλή ροή, ITV2100 για γενική μέση ροή και ITV3100 για βαριά υψηλή ροή έως 4400 L/min ANR, με ρυθμιζόμενη πίεση από 0,005 έως 0,9 MPa. Υποστηρίζει νήματα Rc/NPT/G και εξαρτήματα push-in, ενσωματωμένη ψηφιακή οθόνη LED και συναγερμό αυτοδιάγνωσης υπό τροφοδοσία χαμηλής τάσης DC24V. Εφαρμόζεται ευρέως για ενεργοποίηση κυλίνδρων μεγάλης οπής, έλεγχο σταθερής τάσης μεμβράνης & σύρματος, ημιαγωγών & οπτικών διεργασιών ακριβείας, αυτόματης διανομής και επίστρωσης, διακόπτης πίεσης πολλαπλών σταδίων για εξοπλισμό συγκόλλησης και πριτσίνωσης, αντικατάσταση πολλαπλών χειροκίνητων ρυθμιστών για την πραγματοποίηση ψηφιακού κεντρικού ελέγχου πίεσης σε αυτοματοποιημένες γραμμές παραγωγής.

Οι εσωτερικές βαλβίδες αντεπιστροφής SOLH XTO674 και INA14 μοιράζονται την ίδια δομική πλατφόρμα με εξαιρετικά χαμηλή πίεση πυρόλυσης 0,01 MPa, συμβατή τόσο με πεπιεσμένο αέρα όσο και με καθαρό νερό για προστασία κατά της αναρροής σε αγωγούς κενού και υγρών χαμηλής πίεσης. Το XTO674 είναι μια κρυογονική έκδοση από ορείχαλκο που λειτουργεί μέχρι τους -30℃. Η τυπική σειρά INA14 παρέχει σώμα από ορείχαλκο ή SUS304 από ανοξείδωτο χάλυβα, εξοπλισμένο με τυπικές σφραγίδες NBR συν προαιρετικά λάδια & ανθεκτικά σε υψηλές θερμοκρασίες FKM και ανθεκτικές στις καιρικές συνθήκες σφραγίδες CR. Ο συμπαγής σχεδιασμός με σπείρωμα με σπειρώματα με σήμανση βέλους ροής μπορεί να τοποθετηθεί απευθείας σε αγωγούς χωρίς επιπλέον βραχίονες, αποτρέποντας αποτελεσματικά την απώλεια κενού και την αντίστροφη ροή αέρα όταν εγκαθίσταται μεταξύ γεννητριών κενού και βεντούζες. Οι δύο σειρές διαθέτουν πανομοιότυπες συνολικές διαστάσεις και μεγέθη σπειρώματος για άμεση εναλλαγή πεδίου χωρίς τροποποίηση σωλήνων, που εφαρμόζονται ευρέως σε κρυογονικό εξοπλισμό, γραμμές παραγωγής κενού, ανθεκτικά στη διάβρωση κυκλώματα ρευστού υψηλής θερμοκρασίας και γενικούς πνευματικούς αγωγούς και αγωγούς νερού για μονόδρομη διατήρηση πίεσης και αποτροπή αντίστροφης ροής.

Ο εξαιρετικά λεπτός γραμμικός κύλινδρος ολίσθησης ράγας L SOLH HLH υιοθετεί ενσωματωμένη σφαιρική ράγα ανακυκλοφορίας μονής πλευράς με λεπτό σώμα χαμηλού προφίλ για εξοικονόμηση χώρου εγκατάστασης, μια πνευματική ολίσθηση διπλής δράσης αφιερωμένη στην τοποθέτηση ακριβείας σε ελαφρύ φορτίο. Τα μεγέθη οπών κυμαίνονται από 6, 10, 16 έως 20 mm με τυπικές διαδρομές 5–60 mm, πίεση λειτουργίας 0,15~0,7 MPa και θερμοκρασία εργασίας από -20℃ έως 70℃. Το σώμα του κυλίνδρου διαθέτει οπές στερέωσης 4 κατευθύνσεων και θύρες αέρα 3 πλευρών για ευέλικτη διάταξη σωληνώσεων. Το φορείο ολίσθησης είναι εξοπλισμένο με τρύπες με κούμπωμα στερέωσης και οπές για πείρο τοποθέτησης στην επάνω και στην μπροστινή επιφάνεια. Ένας ενσωματωμένος μαγνητικός δακτύλιος διατίθεται στάνταρ, με διπλές πλευρικές υποδοχές για την τοποθέτηση μαγνητικών διακοπτών καλαμιού. Η πλωτή άρθρωση μεταξύ ράβδου εμβόλου και φορέα εξαλείφει το πλευρικό φορτίο και εξασφαλίζει εξαιρετική ευθύτητα και ακρίβεια κατά της περιστροφής. Σε σύγκριση με τη σειρά HLQ με διπλή ράγα, το HLH διαθέτει πιο λεπτό περίγραμμα για περιορισμένο στενό χώρο, που εφαρμόζεται ευρέως σε 3C και ημιαγωγούς mini σέγες επιθεώρησης, ελαφριές μονάδες ώθησης σύσφιξης και παλινδρομικούς μηχανισμούς τοποθέτησης μέσα σε συμπαγή μηχανήματα αυτοματισμού.

Οι κύλινδροι ολίσθησης διπλού άξονα SOLH HLQ / HLQL υιοθετούν γραμμικούς οδηγούς σφαιρών ανακυκλοφορίας, συμπεριλαμβανομένης της συμπαγούς τυπικής έκδοσης HLQ με κύλινδρο τοποθετημένο στο πλάι και εξαιρετικά άκαμπτο συμμετρικό μοντέλο HLQL. Τα μεγέθη οπών κυμαίνονται από 6 έως 25 mm με διαδρομές 10–150 mm. Ο σχεδιασμός της ράβδου διπλού παράλληλου εμβόλου προσφέρει ισχυρή ώθηση και εξαιρετική απόδοση κατά της στρέψης και της περιστροφής. Ένας ενσωματωμένος πλωτός σύνδεσμος μεταξύ του εμβόλου και του φορείου ολίσθησης αντισταθμίζει τα έκκεντρα πλευρικά φορτία. Η βάση διαθέτει τρύπες στερέωσης 3 κατευθύνσεων, ενώ ο φορείο ολίσθησης παρέχει οπές στερέωσης εξαρτημάτων πολλαπλών επιφανειών και πείρους τοποθέτησης. πλευρικές υποδοχές για μαγνητικούς διακόπτες καλαμιού και ενσωματωμένος μαγνήτης διατίθενται στάνταρ. Διατίθενται πολλαπλές επιλογές buffer: διπλό / μονό ρυθμιζόμενο buffer αέρα, υδραυλικό αμορτισέρ και εξωτερικά μπλοκ στοπ για ομαλή παλινδρόμηση και υψηλή ακρίβεια τοποθέτησης επανάληψης. Το HLQ ταιριάζει σε μεσαία-μικρά φορτία με περιορισμένο χώρο, ενώ το συμμετρικό HLQL χειρίζεται βαριά φορτία και έντονη έκκεντρη μετατόπιση. Χρησιμοποιείται ευρέως για αυτόματη μεταφορά, σύσφιξη ακριβείας και γραμμική τοποθέτηση σε 3C, συναρμολόγηση ημιαγωγών και εξοπλισμό δοκιμής.

Οι κύλινδροι ολίσθησης διπλού άξονα SOLH HLS / HLSL υιοθετούν εγκάρσιους κυλίνδρους επαφής γραμμής, παρέχοντας πολύ υψηλότερη ακαμψία, επαναλαμβανόμενη ακρίβεια τοποθέτησης και έκκεντρη αντίσταση φορτίου από τα μοντέλα οδηγών σφαιρών HLQ. Δύο παραλλαγές είναι διαθέσιμες: στάνταρ HLS με συμπαγή κύλινδρο τοποθετημένο στο πλάι για μεσαία-μικρά φορτία χωρίς σοβαρή μετατόπιση. συμμετρικό HLSL με κεντραρισμένο κύλινδρο και διπλούς παράλληλους κυλίνδρους για μεγάλα φορτία, μεγάλη έκκεντρη ροπή και απαιτήσεις εξαιρετικής ακρίβειας. Τα μεγέθη οπών καλύπτουν 6–25 mm και οι διαδρομές 10–150 mm. Οι ράβδοι διπλού εμβόλου παρέχουν ισχυρή ώθηση και απόδοση κατά της στρέψης, ενώ οι ενσωματωμένοι πλωτοί σύνδεσμοι εξαλείφουν την πλευρική πίεση εκτροπής. Η βάση υποστηρίζει οπές στερέωσης 3 κατευθύνσεων, το φορείο ολίσθησης διατηρεί σπειρώματα στερέωσης πολλαπλών επιφανειών και καρφίτσες τοποθέτησης, και μαγνητικός δακτύλιος και υποδοχές αισθητήρα διατίθενται στάνταρ. Ρυθμιζόμενα προστατευτικά αέρα, υδραυλικά αμορτισέρ και εξωτερικά μηχανικά στοπ είναι προαιρετικά αξεσουάρ. Η θερμοκρασία λειτουργίας κυμαίνεται από -20℃ έως 70℃. Χρησιμοποιείται ευρέως σε ημιαγωγούς, ιατρικούς αυτοματισμούς, εξαρτήματα εργαλειομηχανών και άλλους βαρέως τύπου σταθμούς τοποθέτησης μεταφοράς και σύσφιξης εξαιρετικά ακριβείας.
