Μάρκα: SOLH by Richge Technology

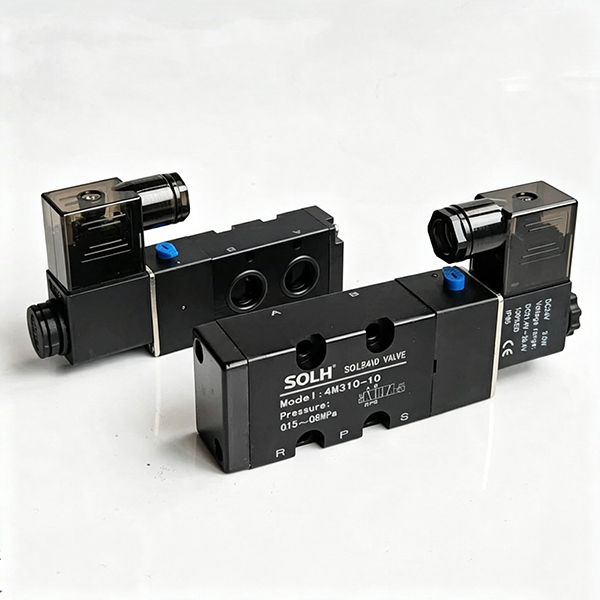

Η σειρά SOLH 4M είναι επαγγελματίαςΤυποποιημένη ηλεκτρομαγνητική βαλβίδα τύπου πλάκας 5/2 κατευθύνσεων NAMUR ειδικά σχεδιασμένο για αυτόματο έλεγχο πνευματικού ενεργοποιητή. Συμμορφώνεται αυστηρά με τα διεθνή πρότυπα πλευρικής τοποθέτησης NAMUR με τυπικές οπές στερέωσης στο κάτω μέρος της βαλβίδας. Η βαλβίδα μπορεί να πλαστικοποιηθεί απευθείας και να εγκατασταθεί στο πλάι πνευματικών σφαιρικών βαλβίδων και ενεργοποιητών βαλβίδας πεταλούδας χωρίς ενδιάμεσους σωλήνες αέρα προσαρμογέα. Χρησιμοποιείται αποκλειστικά για κυκλώματα αυτόματου ελέγχου βαλβίδων, ταιριάζει πλήρως με τα πρότυπα της σειράς Airtac 4M και διαφέρει δομικά από τις συμβατικές ηλεκτρομαγνητικές βαλβίδες τύπου σωλήνα 4V.
1.1 Βασικές προδιαγραφές προϊόντος
• Λειτουργία: 5/2 κατευθύνσεις (5 θύρες 2 θέσεις)
• Δομή κίνησης: Εσωτερικός τύπος καρουλιού πιλότου, λειτουργία χωρίς λίπανση
• Πρότυπο τοποθέτησης: Τυπική πλευρική τοποθέτηση NAMUR (βάση ενσωματωμένη με κυκλώματα αέρα P/A/B/R1/R2)
• Mainstream μοντέλα: 4M210-08, 4M210-06, 4M110-06

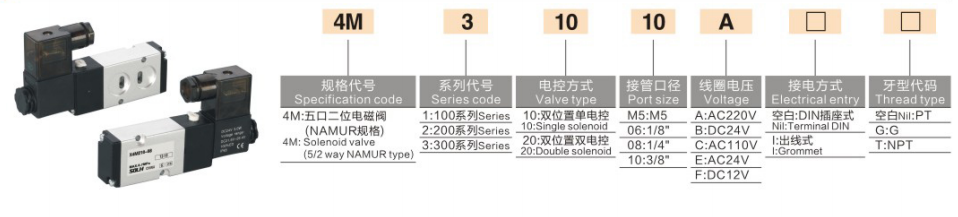

1. Λογική Κωδικοποίησης: 4M [Κωδικός μεγέθους] [Κωδικός ελέγχου] [Κωδικός λειτουργίας] - [Νήμα θύρας]
|
Τμήμα κώδικα |
Λεπτομερής Ορισμός |
|
4M |
Σειρά ηλεκτρομαγνητικών βαλβίδων 5/2 κατευθύνσεων τυπικής πλάκας NAMUR |
|
1/2/3 |
Προδιαγραφές μεγέθους: 1=100 series, 2=200 series, 3=300 series |
|
1/2 |
Λειτουργία ελέγχου: 1=Μοναδικός ηλεκτρικός έλεγχος (επαναφορά ελατηρίου). 2=Διπλός ηλεκτρικός έλεγχος (μνήμη κλειδώματος) |
|
0/3 |
Τύπος συνάρτησης: 0=Κανονικά ανοιχτός τύπος. 3=Κλειστό κέντρο (που χρησιμοποιείται σπάνια) |
|
M5 / 06 / 08 / 10 |
Μέγεθος σπειρώματος εισαγωγής και εξαγωγής εξωτερικού αέρα |
2. Παράδειγμα μοντέλου
4Μ210-08: μέγεθος 200, μονό ηλεκτρικό χειριστήριο με επαναφορά ελατηρίου, εξωτερική θύρα σπειρώματος PT1/4
3. Λίστα προδιαγραφών βασικού μοντέλου πλήρους σειράς
|
Προδιαγραφή μεγέθους |
Ενιαίος ηλεκτρικός έλεγχος (Επαναφορά ελατηρίου) |
Διπλός Ηλεκτρικός Έλεγχος (Αυτοκλειδωμένη μνήμη) |
Νήμα εξωτερικής πηγής αέρα |
|
4Μ100 |
4Μ110-Μ5/06 |
4Μ120-Μ5/06 |
M5 / PT1/8 |
|
4M200 (Πιο συνηθισμένο) |
4Μ210-06/08 |
4Μ220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4Μ310-08/10 |
4Μ320-08/10 |
PT1/4 / PT3/8 |
|
Στοιχείο παραμέτρου |
Προσδιορισμός |
|
Εύρος πίεσης εργασίας |
0.15～0,8 MPa |
|
Πίεση απόδειξης |
1,2 MPa |
|
Μέσο εργασίας |
Φιλτραρισμένος πεπιεσμένος αέρας (ακρίβεια φίλτρου ≥40μm) |
|
Εύρος θερμοκρασίας εργασίας |
-20℃～+70 ℃ |
|
Μέγιστη συχνότητα δράσης |
5 φορές/δευτερόλεπτο |
|
Τροφοδοσία πηνίου AC |
220V/110V/24V; 3.5～4VA |
|
Ισχύς πηνίου συνεχούς ρεύματος |
24V/12V; 2,5W |
|
Βαθμός καλωδίωσης και προστασίας |
Τύπος υποδοχής DIN / καλωδίου, IP65 αδιάβροχο και ανθεκτικό στη σκόνη |
|
Παράμετρος ροής 4M1 |
Πραγματική περιοχή 5,5~12mm², Cv=0,31~0,67 |
|
Παράμετρος ροής 4M2 |
Πραγματική περιοχή 14~17mm², Cv=0,78~1,0 |
|
Παράμετρος ροής 4M3 |
Πραγματική περιοχή 25~30mm², Cv=1,4~1,68 |
• Ενσωματωμένη θύρα αεροπορικής βάσης NAMUR: Το κάτω μέρος της βαλβίδας είναι ενσωματωμένο με θύρες αέρα A/B. Αφού τοποθετηθεί στον ενεργοποιητή, συνδέεται αυτόματα με τις δύο οπές εισόδου αέρα του ενεργοποιητή. Δεν απαιτούνται εξωτερικοί σωλήνες αέρα για τις θύρες A/B. Μόνο οι θύρες εισόδου αέρα P και εξαγωγής R1/R2 χρειάζονται σύνδεση εξωτερικής πηγής αέρα, απλοποιώντας τη δομή των σωληνώσεων και μειώνοντας τα σημεία διαρροής.
• Ενσωματωμένη χειροκίνητη ράβδος ώθησης δοκιμής: Εξοπλισμένο με κουμπί χειροκίνητου εντοπισμού σφαλμάτων στην πλευρά της βαλβίδας, που υποστηρίζει τη χειροκίνητη δοκιμή ανοίγματος και κλεισίματος βαλβίδας μετά την απενεργοποίηση, βολικό για επιτόπια εγκατάσταση, εντοπισμό σφαλμάτων και συντήρηση εξοπλισμού.
• Χαρακτηριστικά λειτουργίας διπλού ελέγχου: Τα μοντέλα διπλού ηλεκτρικού ελέγχου 4M×20 υιοθετούν τη δομή αυτόματης κλειδώματος μνήμης με απενεργοποίηση για να διατηρήσουν την τρέχουσα θέση της βαλβίδας. Τα μοντέλα μονού ηλεκτρικού ελέγχου 4M×10 επαναφέρονται αυτόματα με δύναμη ελατηρίου μετά την απενεργοποίηση, ικανοποιώντας τις απαιτήσεις επαναφοράς ασφαλείας και διατήρησης θέσης αντίστοιχα.
• Συμβατή τοποθέτηση πολλαπλής: Μοιράζεται τις ίδιες προδιαγραφές βάσης με τη σειρά 4V (βάση πολλαπλής 4M100M/200M/300M). Υποστηρίζει κεντρική παροχή αέρα για πολλαπλές βαλβίδες μέσω εγκατάστασης πολλαπλής και μπορεί επίσης να τοποθετηθεί απευθείας σε έναν μόνο ενεργοποιητή για ανεξάρτητη λειτουργία.
|
Στοιχείο σύγκρισης |
Βαλβίδα πλάκας NAMUR 4M |
Συμβατική βαλβίδα σωλήνα 4V |
|
Μέθοδος τοποθέτησης |
Κάτω τοποθετημένο απευθείας στον ενεργοποιητή (πρότυπο NAMUR) |
Πλευρική εισαγωγή σωλήνα, τοποθετημένη με ξεχωριστή βάση πολλαπλής |
|
Σχεδιασμός A/B Air Port |
Κάτω ενσωματωμένη θύρα σύνδεσης, χωρίς εξωτερικό σωλήνα |
Σύνδεση εξωτερικού σωλήνα στο επάνω μέρος του σώματος βαλβίδας |
|
Βασική εφαρμογή |
Έλεγχος ενεργοποιητή πνευματικής σφαιρικής βαλβίδας/βαλβίδας πεταλούδας |
|
|
Εναλλάξιμα βάσης |
Κοινή χρήση βάσης πολλαπλής σειράς 4V ίδιας προδιαγραφής |
Δεν μπορεί να τοποθετηθεί απευθείας στον ενεργοποιητή NAMUR |
• Σύστημα αυτόματου ελέγχου βαλβίδας: 4M210-08 που ταιριάζει με πνευματικό ενεργοποιητή DA/SR + σφαιρική βαλβίδα/βαλβίδα πεταλούδας, που χρησιμοποιείται ευρέως σε εξοπλισμό μεταγωγής υγρών πετροχημικών, επεξεργασίας νερού και σωληνώσεων.
• Ολοκληρωμένο σύστημα Valve Island: Υιοθετήστε τη βάση πολλαπλής πολλαπλής σύνδεσης 4M200M για να πραγματοποιήσετε κεντρική παροχή αέρα και ολοκληρωμένη εγκατάσταση πολλαπλών ηλεκτρομαγνητικών βαλβίδων σειράς 4M για αυτοματοποιημένα συγκροτήματα σωληνώσεων.
• Ταίριασμα σωληνώσεων αγωγών: Συνδέστε εξωτερικές θύρες σπειρώματος με ίσια εξαρτήματα αρσενικού σπειρώματος γρήγορης σύνδεσης KQ2 για γρήγορη σύνδεση με τον κύριο αγωγό πηγής αέρα για σταθερή και χωρίς διαρροές σύνδεση.
Η σειρά SOLH 4M είναι μια αποκλειστική ηλεκτρομαγνητική βαλβίδα 5/2 κατευθύνσεων τύπου πλακών NAMUR για πνευματικούς ενεργοποιητές, με άμεση τοποθέτηση χωρίς σωλήνα, λειτουργία χωρίς λίπανση και προστασία IP65, που είναι το βέλτιστο στοιχείο ελέγχου υποστήριξης για αυτόματη εναλλαγή πνευματικών σφαιρικών βαλβίδων και βαλβίδων πεταλούδας.
