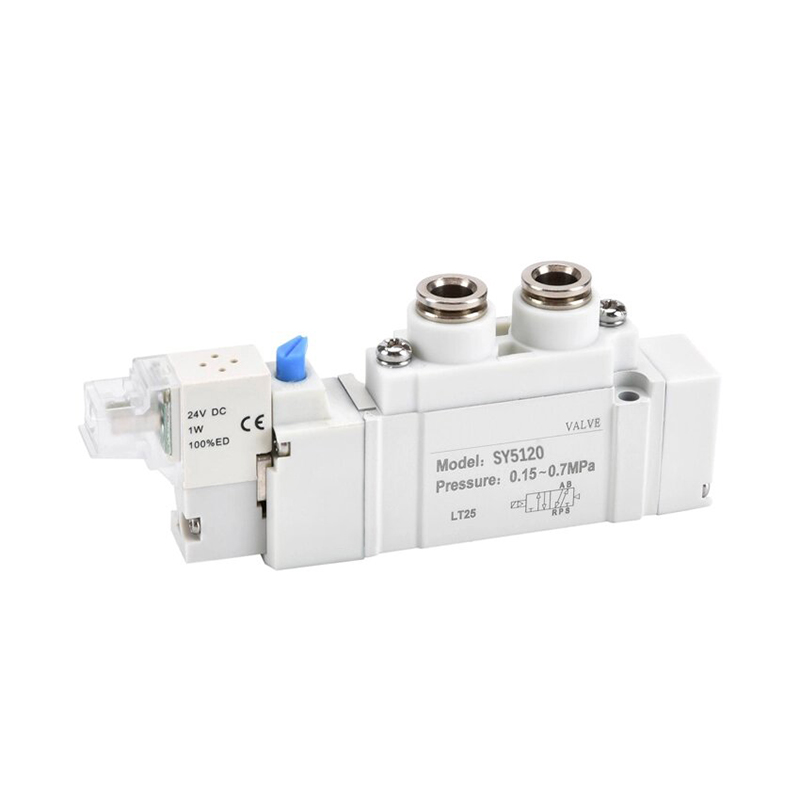

Ηλεκτρομαγνητική βαλβίδα 5 θυρών με πιλοτική λειτουργία της σειράς SY

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH SY είναι η κύρια ηλεκτρομαγνητική βαλβίδα 5 θυρών που λειτουργεί με πιλότο, με εξαιρετικά συμπαγές σώμα, εξαιρετικά χαμηλή κατανάλωση ενέργειας και πολύ αναβαθμισμένη ικανότητα ροής. Χρησιμεύει ως το βασικό στοιχείο ελέγχου κατεύθυνσης για την παλινδρόμηση κυλίνδρων και την ενεργοποίηση πνευματικού κυκλώματος σε όλο τον αυτοματοποιημένο εξοπλισμό παραγωγής, πλήρως εναλλάξιμα με την αρχική σειρά SMC SY.

Ταξινόμηση μεγεθών πλήρους σειράς και αντιστοίχιση πεδίου

Τεχνικές προδιαγραφές Universal Core

  1. Τύποι κυκλωμάτων:

     -- 5/2 κατευθύνσεων (μονό ελατήριο επιστροφής / διπλό πηνίο μανδάλωσης).

     -- 5/3 κατευθύνσεων (3 κεντρικές λειτουργίες: Κεντρικό κλειστό / Κεντρική εξάτμιση / Κεντρική παροχή πίεσης)

  2. Εύρος πίεσης λειτουργίας

     -- Εσωτερικός πιλότος: 0,1 ~ 0,7 MPa

     -- Εξωτερικός πιλότος (συμβατός με κενό): -100 kPa ~ 0,7 MPa

  3. Θερμοκρασία λειτουργίας: -10 ~ 50℃ (χωρίς γλάσο στην πηγή αέρα)

  4. Κατανάλωση ισχύος πηνίου: Τυπικό πηνίο 0,35W; πηνίο χαμηλής κατανάλωσης εξοικονόμησης ενέργειας μόνο 0,1 W

  5. Βαθμός προστασίας: Βύσμα σύνδεσης IP65. βάση στήριξης πολλαπλής IP67

  6. Διάρκεια ζωής: Καρούλι στεγανοποίησης διάκενου έως 200 εκατομμύρια κύκλους. ελαστική σφράγιση έως 70 εκατομμύρια κύκλους

  7. Τυπικές επιλογές τάσης: DC12V / DC24V (μαζική κύρια ροή). AC110V / AC220V

Δομικά & Βασικά Πλεονεκτήματα Απόδοσης

  1. Δομή στερέωσης πολλαπλής γρήγορης σύνδεσης

     -- Κουμπώστε απευθείας στη βάση πολλαπλής σειράς SS5Y, γρήγορη συναρμολόγηση και αποσυναρμολόγηση, εύκολη συντήρηση με μία βαλβίδα χωρίς να αποσυναρμολογήσετε ολόκληρη τη νησίδα βαλβίδας.

  2. Πηνίο εξαιρετικά χαμηλής εξοικονόμησης ενέργειας

     -- Προαιρετικό πηνίο χαμηλής ισχύος 0,1 W, χαμηλή παραγωγή θερμότητας, απόλυτα κατάλληλο για μακροχρόνιες συνθήκες συνεχούς ενεργοποίησης, μειώνοντας σημαντικά το εργοστασιακό κόστος πεπιεσμένου αέρα και ρεύματος.

  3. Εξαιρετικά βελτιστοποιημένος δρομέας υψηλής ροής

     -- Εσωτερικός βελτιστοποιημένος σχεδιασμός, η ικανότητα ροής αυξήθηκε κατά περίπου 80% σε σύγκριση με τις ηλεκτρομαγνητικές βαλβίδες παλιάς γενιάς, επιτυγχάνοντας μεγαλύτερη ταχύτητα επέκτασης/ανάσυρσης κυλίνδρου χωρίς απώλεια πίεσης.

  4. Ενσωματωμένη πιλοτική οθόνη φίλτρου

     -- Ενσωματωμένο μικροσκοπικό πλέγμα φίλτρου στην είσοδο της πιλοτικής βαλβίδας για να μπλοκάρει τη σκόνη και τις ακαθαρσίες, μειώνοντας αποτελεσματικά το ποσοστό αστοχίας εμπλοκής της μπομπίνας και παρατείνοντας τη διάρκεια ζωής.

  5. Πολυκατευθυντική ευέλικτη διάταξη θύρας

     -- Οι θύρες αέρα είναι διαθέσιμες σε πλευρικές / πάνω / κάτω τρεις κατευθύνσεις, ρυθμίζουν ελεύθερα τη δρομολόγηση των σωλήνων για να αποφύγετε μηχανικές παρεμβολές μέσα στα πλαίσια συμπαγούς εξοπλισμού.

  6. Ενσωμάτωση σπονδυλωτής νησίδας βαλβίδων

     -- Ταιριάζει τέλεια με τις πολλαπλές βάσεις πολλαπλών σταθμών της σειράς SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, πραγματοποιεί κεντρική ενοποιημένη παροχή αέρα και εξάτμιση, τακτοποιημένη διάταξη καλωδίωσης και εξοικονομεί χώρο εγκατάστασης ντουλαπιού.

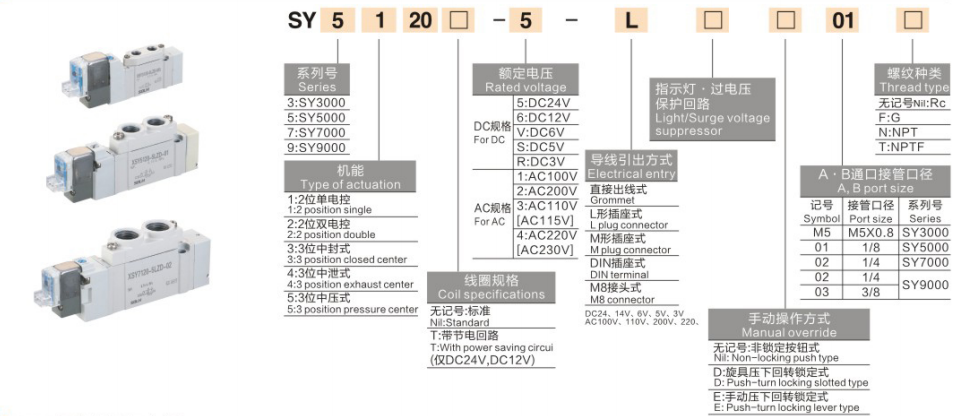

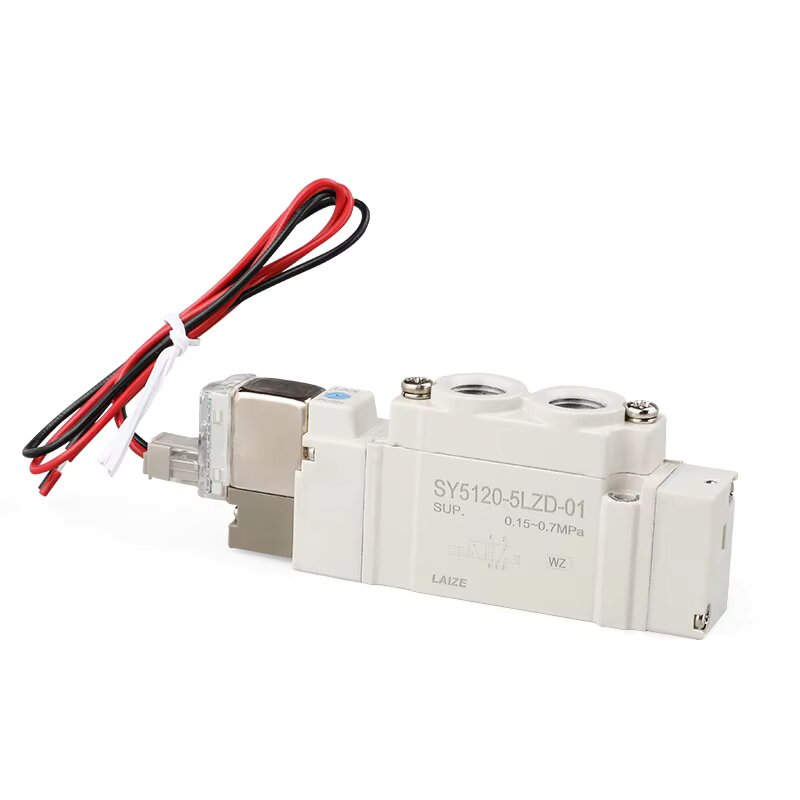

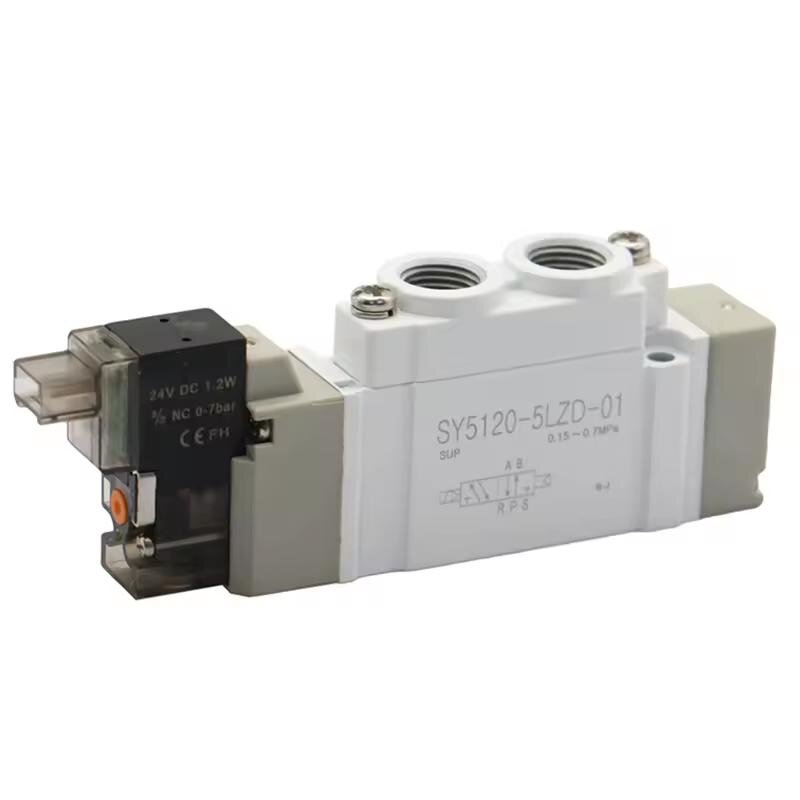

Πλήρης κανόνας κωδικοποίησης μοντέλου (Παράδειγμα: SY5120-5LZD-01)

  1. SY: Κωδικός σειράς ηλεκτρομαγνητικής βαλβίδας 5 θυρών που λειτουργεί με πιλότο

  2. 5: Αριθμός σειράς μεγέθους (5 = μεσαία σειρά SY5000)

  3. 1: Κωδικός λειτουργίας κυκλώματος

     1 = 5/2 μονή επιστροφή ελατηρίου.

     2 = 5/2 διπλό πηνίο μανδάλωσης.

     3 = 5/3 βαλβίδα τριών θέσεων

  4. 2: Εσωτερικός δομικός βασικός κωδικός

  5. 0: Τυπικός τύπος στήριξης βάσης

  6. 5: Κωδικός τάσης πηνίου (5 = DC24V, mainstream)

  7. LZ: Διαμόρφωση υποδοχής & προστασίας

     L = πρίζα σε σχήμα L. Z = ενσωματωμένη ένδειξη LED + κύκλωμα προστασίας από υπέρταση

  8. D: Χειροκίνητος κωδικός παράκαμψης (λειτουργία κατσαβιδιού ασφάλισης ώθησης)

  9. 01: Μέγεθος νήματος θύρας (01 = Rc1/8")

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Αυτοματοποιημένες γραμμές παραγωγής συναρμολόγησης, εξοπλισμός ακριβείας ημιαγωγών, μηχανήματα συσκευασίας

     -- Γραμμές παραγωγής σφράγισης και συγκόλλησης αυτοκινήτων, όργανα ιατρικών δοκιμών

     -- Πνευματικές ρομποτικές λαβές, γραμμικοί κύλινδροι ολίσθησης, περιστροφικοί ενεργοποιητές ευρετηρίου

     -- Εναλλαγή εμπρός/οπισθοχώρησης κυλίνδρου, πνευματικό κύκλωμα on-off και έλεγχος ρύθμισης ταχύτητας

Μία πρόταση

     Περίληψη Η ηλεκτρομαγνητική βαλβίδα 5 θυρών που λειτουργεί με πιλότο της σειράς SOLH SY καλύπτει σειρά πλήρους μεγέθους SY3000/SY5000/SY7000/SY9000 με πηνίο εξοικονόμησης ενέργειας 0,1W, αδιάβροχο και αδιάβροχο βαθμό IP65/IP67, 80% υψηλότερη ροή σε σχέση με τα παλιά μοντέλα με plug-in-συμβατό σύστημα ελέγχου κατεύθυνσης SSY και βαλβίδα για αυτοματισμό κυλίνδρων σε ηλεκτρονικά είδη, αυτοκίνητα, συσκευασία και ιατρικό εξοπλισμό.
