Σειρά Pneumatic Components

Σύνδεσμος διπλού αυτιού τύπου SOLH Y για άκρο ράβδου πνευματικού κυλίνδρου, τυπικός σύνδεσμος πιρουνιού εναλλάξιμος με εξαρτήματα SMC/AirTAC. Εσωτερικό σπείρωμα M10×1,25-M27×2 ταιριαστές οπές 32-125mm, οπή καρφίτσας φ10-27mm, ±5° μονή επίπεδη κούνια. Ανθρακούχο χάλυβα μαυρισμένος/γαλβανισμένος ή ανοξείδωτος χάλυβας. Ιδανικό για ωτίδες φόρτωσης με ένα αυτί με ρουλεμάν υψηλού φορτίου σε έλξη ώθησης και αρθρωτούς μηχανισμούς.

Πλωτή άρθρωση τύπου SOLH F για άκρο ράβδου πνευματικού κυλίνδρου, εύκαμπτος σύνδεσμος αντιστάθμισης σφαιρικής κεφαλής. Απορροφά την αξονική/ακτινική κακή ευθυγράμμιση (αξονική ±1,5mm, γωνιακή ±2°~±5°), εξαλείφει την πλευρική δύναμη και προστατεύει τις στεγανοποιήσεις των κυλίνδρων. Κλωστές M6×1.0-M20×1.5 ασορτί οπών 16-100mm, ανοδιωμένο αλουμίνιο ή 304 ανοξείδωτα. Εναλλάξιμα με τη σειρά AirTAC F, SMC JAF/JAHF. Ιδανικό για τοποθέτηση πρέσας, γραμμές συναρμολόγησης και μεταφορά μεγάλης διαδρομής.

Ρουλεμάν άκρου ράβδου ψαριού τύπου SOLH U για άκρο ράβδου πνευματικού κυλίνδρου, αρθρωτός σύνδεσμος γενικής χρήσης 360° με ταλάντευση ±13°~±15°. Αντισταθμίζει την ομοαξονική απόκλιση έως και 2mm, εξαλείφει την πλευρική δύναμη και προστατεύει τις στεγανοποιήσεις των κυλίνδρων. Κλωστές M6×1.0-M27×2 ταιριάζουν με οπές 16-125 mm, με ρουλεμάν χάλυβα / αυτολιπαινόμενο χαλκό / 304 ανοξείδωτες επιλογές. AirTAC F-U και SMC PHS εναλλάξιμα. Ιδανικό για μηχανισμούς φόρτωσης υψηλής ταχύτητας, έκκεντρου και πολλαπλών γωνιών.

Πνευματικός ταχυσύνδεσμος αυτοασφάλισης τύπου SOLH C, σχεδιασμός αυτοασφάλισης με σφαίρα από χάλυβα για λειτουργία με ένα χέρι. Σφράγιση NBR, πίεση εργασίας 0-1,0MPa. Επιλογές επινικελωμένου χάλυβα / πλαστικού. Σειρά PP10~PP40, PF/PH/SP/SM για σωλήνα Φ4×6~Φ8×12 PU και σπειρώματα G1/4, G3/8, G1/2. Cross brand εναλλάξιμα με SMC & AirTAC. Χρησιμοποιείται ευρέως για αεροσυμπιεστές, εργαλεία αέρα και πνευματικές γραμμές γεννήτριας κενού.

SOLH KQ2H με ένα άγγιγμα ευθεία ώθηση στην τοποθέτηση, άμεση αντικατάσταση για SMC KQ2H. Σώμα POM, επινικελωμένο ορειχάλκινο νήμα, σφράγιση NBR. Λειτουργεί για πεπιεσμένο αέρα έως 1,0 MPa και κενό έως -95 kPa. Καλύπτει σωλήνες Φ2-Φ16 PU/PA, μετρικά κωνικά νήματα M & R, ίσης διαμέτρου και μειωτικές διαμορφώσεις. Ιδανικό για γεννήτριες κενού, μικροκύλινδρους και πνευματικές σωληνώσεις περιορισμένου αυτοματισμού.

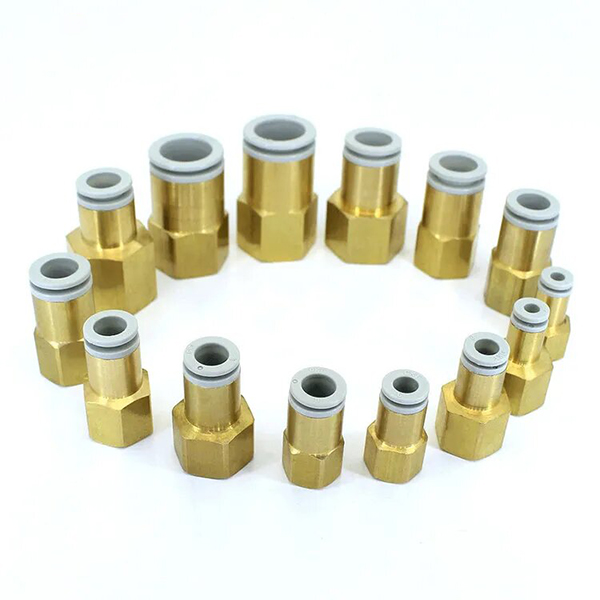

SOLH KQ2F με ένα πάτημα στην τοποθέτηση, άμεση αντικατάσταση του SMC KQ2F. Σώμα από επινικελωμένο ορείχαλκο, σφράγιση NBR, λειτουργεί για πεπιεσμένο αέρα υπό κενό (-0,1MPa) έως 1,0MPa. Ένα άκρο για σωλήνα PU/PA/FEP/PFA, ένα άκρο θηλυκό σπείρωμα M5/Rc1/8~Rc1/2. Συμπαγής περιστρεφόμενος σχεδιασμός για σωληνώσεις στενού χώρου, που χρησιμοποιείται ευρέως σε ηλεκτρομαγνητικές βαλβίδες, κυλίνδρους και κυκλώματα κενού αυτοματισμού.

SOLH KQ2S τοποθέτηση με ένα πάτημα, άμεση αντικατάσταση SMC KQ2S. Σώμα από επινικελωμένο ορείχαλκο, σφράγιση NBR, λειτουργεί για πεπιεσμένο αέρα υπό κενό (-0,1 MPa) έως 1,0 MPa. Το ένα άκρο για σωλήνα PU/PA, άκρο αρσενικού σπειρώματος με εσοχή εσωτερική εξάγωνη υποδοχή, επιτρέπει το σφίξιμο του εξαγωνικού κλειδιού σε στενό χώρο. Ιδανικό για συμπαγείς νησίδες βαλβίδων, πνευματική καλωδίωση υψηλής πυκνότητας και συστήματα προσρόφησης κενού.

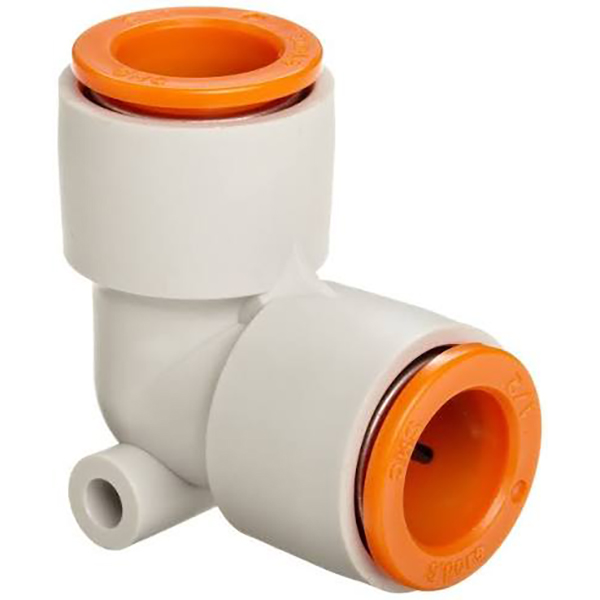

SOLH KQ2L με ένα άγγιγμα ώθηση αγκώνα 90° στην εφαρμογή, άμεση αντικατάσταση για SMC KQ2L. Σώμα POM, σφράγισμα NBR, υποστηρίζει πεπιεσμένο αέρα 0~1,0 MPa και κενό έως 95 kPa. Πολλαπλές μορφές: αρσενικό νήμα, αγκώνας ίσης διαμέτρου, αγκώνας στελέχους & αγκώνας στελέχους μείωσης για σωλήνα PU/PA. Ιδανικό για σωληνώσεις 90° που εξοικονομούν χώρο σε γεννήτριες κενού, ηλεκτρομαγνητικές βαλβίδες και μηχανήματα αυτοματισμού.

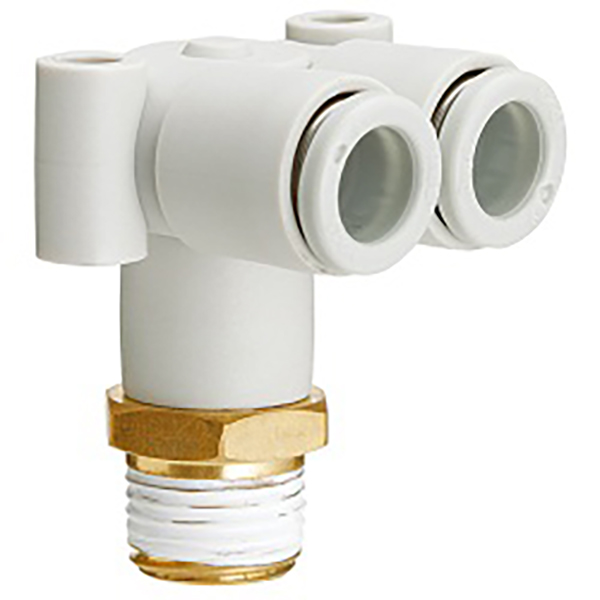

Εξάρτημα ώθησης SOLH KQ2LU L-τύπου 1 έως 2 με διπλό αγκώνα, εναλλάξιμα με το SMC KQ2LU. 90° Σχεδιασμός μιας εισόδου δύο εξόδων για ισορροπημένη ροή αέρα. Σώμα POM, επινικελωμένο ορείχαλκο νήμα και σφράγιση NBR, λειτουργεί για πεπιεσμένο αέρα 0~1,0 MPa και κενό αέρος -95 kPa. Πολλαπλές επιλογές νήματος και ίσης διαμέτρου για σωλήνες PU/PA, που χρησιμοποιούνται ευρέως στη διακλάδωση ρομποτικού τελικού τελικού και βεντούζας κενού.
