Τύπος U Rod End Bearing Fish Eye Joint

Τύπος U Rod End Bearing Fish Eye Joint | 360° Universal αρθρωτό εξάρτημα για άκρο ράβδου κυλίνδρου

Μάρκα: SOLH by Richge Technology | Ρουλεμάν άκρου γενικής χρήσης ράβδου πνευματικού κυλίνδρου

1. Επισκόπηση προϊόντος

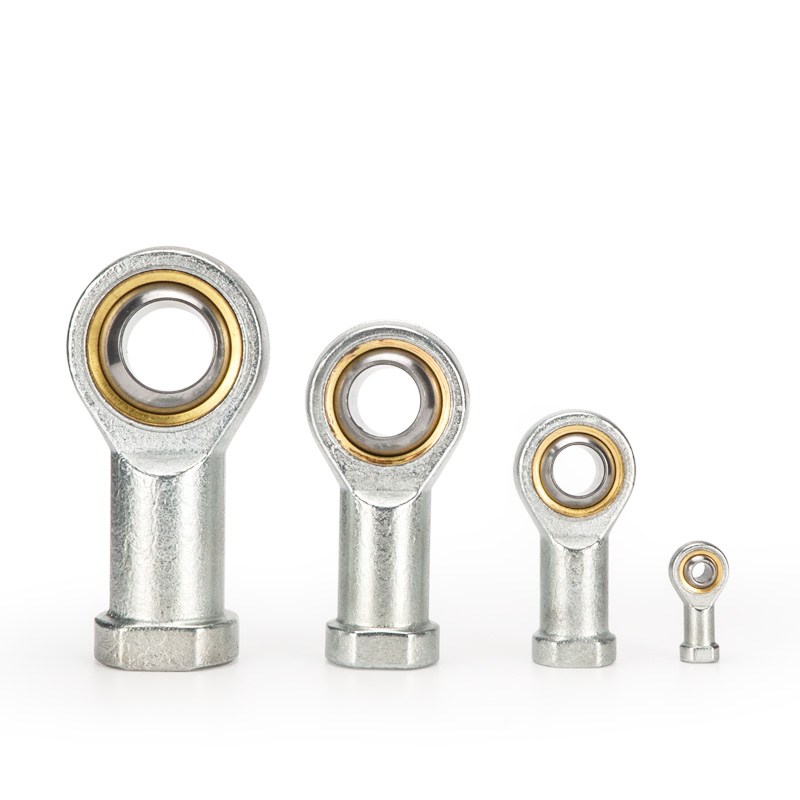

     Ο σύνδεσμος ψαριού τύπου U, γνωστός και ως σφαιρικό ρουλεμάν άκρου ράβδου με επίθημα U, είναι ένα καθολικό αρθρωτό εξάρτημα 360° τοποθετημένο σε ράβδο εμβόλου κυλίνδρου. Επιλύει προβλήματα κακής ευθυγράμμισης και ταλάντευσης πολλαπλών κατευθύνσεων και εξαλείφει την πλευρική δύναμη, συμβατή με SC, MA, MAL και άλλους τυπικούς πνευματικούς κυλίνδρους.

2. Δομή & Βασικές Λειτουργίες

     • Δομή: Θηλυκό νήμα (σύνδεση ράβδου εμβόλου) + σφαιρικό ρουλεμάν + εξωτερικός δακτύλιος, ελεύθερη ακτινωτή και γωνιακή αιώρηση.

     • Χωρητικότητα ταλάντευσης: ±13°~±15° αιώρηση γενικής χρήσης, πολύ μεγαλύτερη από ±5° των εξαρτημάτων I/Y clevis για προσαρμοστική προσαρμογή πολλαπλών κατευθύνσεων.

     • Επιλογές υλικού

￮ Στάνταρ: Χάλυβας/ανθρακοχάλυβας, επιφάνεια σβησμένη με μαύρο οξείδιο ή γαλβανισμένο φινίρισμα

￮ Ανθεκτικό στη φθορά: Δοχείο από κράμα χαλκού / αυτολιπαινόμενο τύπο

￮ Αντιδιαβρωτικό: ανοξείδωτο ατσάλι 304

     • Βασικά Οφέλη

￮ Αντισταθμίστε την ομοαξονική απόκλιση έως 2 mm και τη γωνιακή απόκλιση έως και 15°

￮ Αποτρέψτε τη ροπή κάμψης και την πλευρική δύναμη στη ράβδο του εμβόλου, προστατέψτε τα στεγανοποιητικά των κυλίνδρων

￮ Ιδανικό για συνθήκες εργασίας υψηλής ταχύτητας, υψηλής συχνότητας και έκκεντρου φορτίου

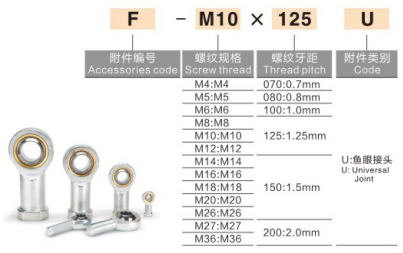

3. Σύμβαση ονομασίας μοντέλων για τις κύριες επωνυμίες

  1) AirTAC (ευρέως υιοθετημένο)

     Μορφή: νήμα F-M × βήμα U
     Ορισμός: F = αξεσουάρ; M = προδιαγραφή νήματος. U = ακραίο ρουλεμάν ράβδου ψαριού

     • F-M8×1,25U για κύλινδρο οπής 25 mm

     • F-M10×1,25U για κύλινδρο οπής 32 χιλιοστά

     • F-M12×1,25U για κύλινδρο οπής 40 χλστ

     • F-M16×1,5U για κύλινδρο οπών 50/63 χλστ

     • F-M20×1,5U για κύλινδρο οπών 80/100 χλστ

  2) Σειρά SMC PHS: Μορφή: PHS-νήμα, παράδειγμα: PHS-10

  3) Γενική εγχώρια σήμανση: SI/M12×1,25 (θηλυκό νήμα), SA/M12×1,25 (αρσενικό νήμα)

4. Διάγραμμα αντιστοίχισης κοινών προδιαγραφών & οπής κυλίνδρου

5. Σύγκριση: Fish Eye τύπου U εναντίον I/Y Clevis / F Floating Joint

  Οδηγός επιλογής: Μεγάλη εκκεντρικότητα & ταλάντευση πολλαπλών κατευθύνσεων → U-type; Λανθασμένη ευθυγράμμιση & δράση υψηλής συχνότητας → τύπου F; Βαρύ φορτίο χαμηλής ταχύτητας → τύπου Υ; Διπλό στήριγμα φόρτισης αυτιού → I-type.

6. Οδηγίες εγκατάστασης

  1. Βιδώστε το θηλυκό σπείρωμα στο εξωτερικό σπείρωμα της ράβδου εμβόλου, εφαρμόστε αναερόβιο ντουλάπι σπειρώματος και ελέγξτε σωστά τη ροπή σύσφιξης.

  2. Τοποθετήστε την οπή του εξωτερικού δακτυλίου για να φορτώσετε τον άξονα πείρου. Δεν απαιτείται αυστηρή ομοαξονική ευθυγράμμιση και επιτρέπεται κάποια εκκεντρότητα.

  3. Πίεση εργασίας: ≤1,0 MPa για τυπικούς κυλίνδρους. θερμοκρασία λειτουργίας: -20℃ ~ +120℃.

  4. Κατάλληλο για δυναμικό φορτίο push-pull και λειτουργία υψηλής συχνότητας σε περιορισμένο χώρο εγκατάστασης. Όχι για συνεχή καθαρή περιστροφική κίνηση.

7. Τυπικά σενάρια εφαρμογής

     • Εξοπλισμός αυτοματισμού, ηλεκτρονικά 3C, λαβές ρομπότ

     • Μηχανισμοί μεταφοράς υψηλής ταχύτητας, σφράγισης & τοποθέτησης πρέσας, μακράς διαδρομής

     • Εξοπλισμός με κακή ομοαξονικότητα, έντονους κραδασμούς και έκκεντρο φορτίο
