Αυτόματης κλειδαριάς ταχείας σύνδεσης τύπου C

Αυτοασφαλιζόμενος ταχυσύνδεσμος τύπου C | Πνευματικό Γρήγορη σύνδεση στυλ C

Μάρκα: SOLH by Richge Technology | Γρήγορη σύζευξη γενικής χρήσης πεπιεσμένου αέρα τύπου C, εναλλάξιμα με SMC & AirTAC

1. Επισκόπηση προϊόντος

     Ο ταχυσύνδεσμος αυτοασφάλισης τύπου C είναι τυπικό αυτοασφαλιζόμενο εξάρτημα χαλύβδινης σφαίρας που χρησιμοποιείται ευρέως στη βιομηχανία πεπιεσμένου αέρα. Το ενσωματωμένο ελατήριο και η χαλύβδινη σφαίρα πραγματοποιούν αυτόματο κλείδωμα κατά την εισαγωγή και απελευθέρωση σύροντας το χιτώνιο προς τα πίσω. Δεν απαιτούνται εργαλεία, λειτουργία με το ένα χέρι. Αποτελείται από θηλυκό ζεύκτη (με συρόμενο χιτώνιο) και αρσενικό βύσμα για ζευγαρωτή συναρμολόγηση. Εφαρμόζεται ευρέως σε αγωγούς πεπιεσμένου αέρα, πνευματικά εργαλεία και αυτοματοποιημένα κυκλώματα παροχής αέρα, επίσης συνδυασμένα με γεννήτριες κενού και πλήρως πνευματικά συστήματα σωληνώσεων.

2. Βασικά χαρακτηριστικά

     • Αυτοασφαλιζόμενη δομή από ατσάλι: Ηχητικό "κλικ" όταν το αρσενικό βύσμα είναι πλήρως τοποθετημένο και κλειδωμένο. δεν μπορεί να διαχωριστεί υπό πίεση. Τραβήξτε προς τα πίσω το συρόμενο χιτώνιο για ξεκλείδωμα και αποσύνδεση.

     • Δακτύλιοι σφράγισης NBR διπλής στρώσης: Εξαιρετική αεροστεγανότητα, ανθεκτικό σε πεπιεσμένο αέρα και ελάχιστα λιπαντικά, χαμηλό ποσοστό διαρροής αέρα.

     • Υλικό σώματος: Επινικελωμένος χάλυβας (μεταλλική τυπική έκδοση) / πλαστικό υψηλής σκληρότητας (ελαφριά επιλογή). Αντισκωριακό και ανθεκτικό στη φθορά για συχνό βύσμα και έλξη σε συνεργείο.

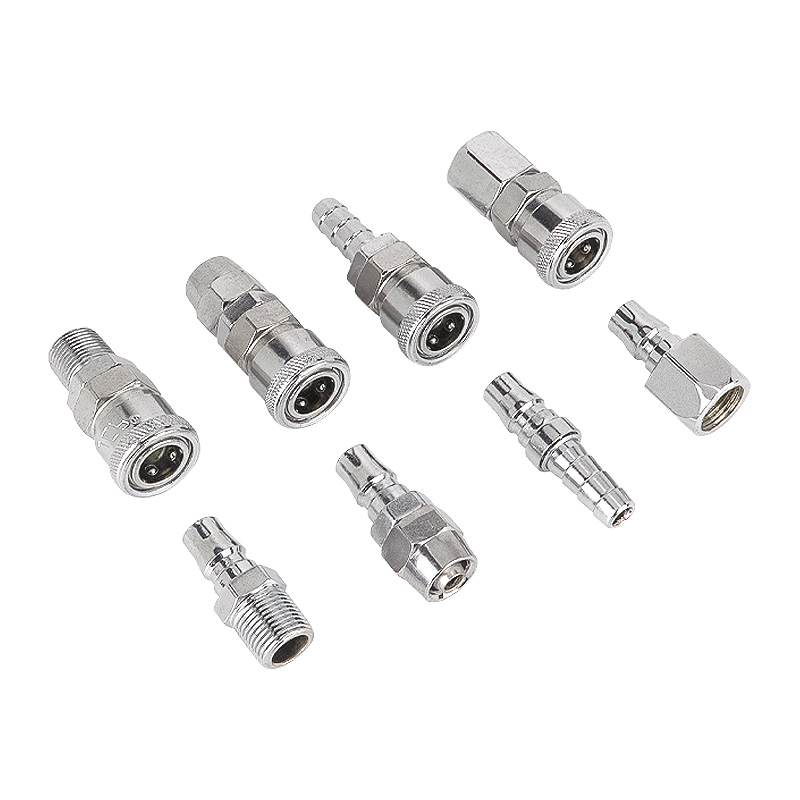

     • Πλήρης γκάμα μεγέθους: PP (θηλυκό σωλήνα), PF (θηλυκό νήμα), PH (αρσενικό νήμα); SP (αρσενικό σωλήνα), SF (θηλυκό νήμα), SM (αρσενικό νήμα).

     • Ομαλή διαδρομή ροής, χαμηλή πτώση πίεσης. Συμβατό με σωλήνα PU και νάιλον σωλήνα. Τυπική διεπαφή για καθολική εναλλαξιμότητα μεταξύ των σημάτων.

3. Ορισμός κωδικού μοντέλου

  Παράδειγμα: PP20 = θηλυκός συζεύκτης αυτοασφάλισης τύπου C για σωλήνα PU Φ5×8. SM30 = Αρσενικό βύσμα τύπου C με εξωτερικό σπείρωμα για σωλήνωση Φ6,5×10.

4. Βασικές Τεχνικές Προδιαγραφές

5. Πίνακας προδιαγραφών κοινού μοντέλου

6. Σενάρια Εφαρμογής

     • Σωληνώσεις αέρα αεροσυμπιεστών, πιστόλια αέρα, κατσαβίδια αέρα, μύλοι και άλλα πνευματικά εργαλεία χειρός

     • Διανομή πηγών αέρα σε αυτοματοποιημένες γραμμές παραγωγής, σύνδεση σωληνώσεων αέρα σε συνδυασμό με γεννήτριες κενού

     • Συντήρηση εξοπλισμού, κινητός πνευματικός σταθμός εργασίας, περιπτώσεις που απαιτούν συχνή συναρμολόγηση και αποσυναρμολόγηση αγωγών

7. Σημειώσεις λειτουργίας

  1. Μόνο για πεπιεσμένο αέρα. Δεν είναι κατάλληλο για υδραυλικά υγρά υψηλής πίεσης ή ισχυρά διαβρωτικά μέσα.

  2. Αποσυμπιέστε πριν συνδέσετε/αποσυνδέσετε. Η βίαιη αποσύνδεση υπό πίεση μπορεί να καταστρέψει τις χαλύβδινες σφαίρες και τους δακτυλίους στεγανοποίησης.

  3. Ελέγχετε τακτικά τη φθορά του δακτυλίου Ο. αντικαταστήστε αμέσως τις τσιμούχες εάν παρουσιαστεί διαρροή αέρα.

  4. Η ταινία PTFE συνιστάται για εγκατάσταση με σπείρωμα. Μην σφίγγετε υπερβολικά για να αποφύγετε την απογύμνωση του νήματος.
