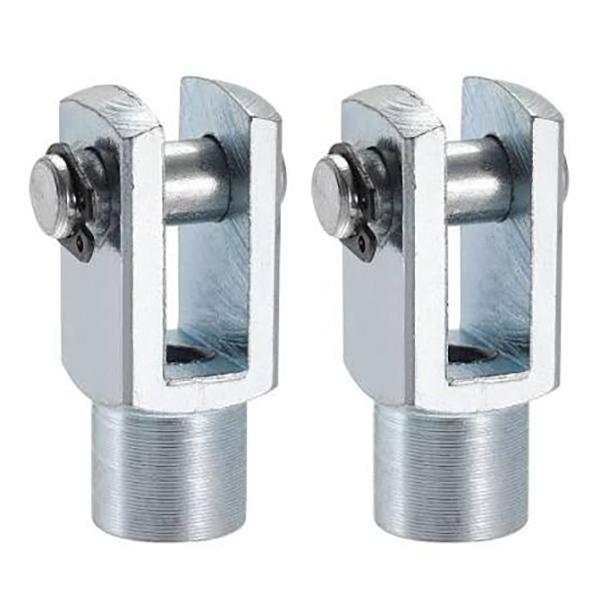

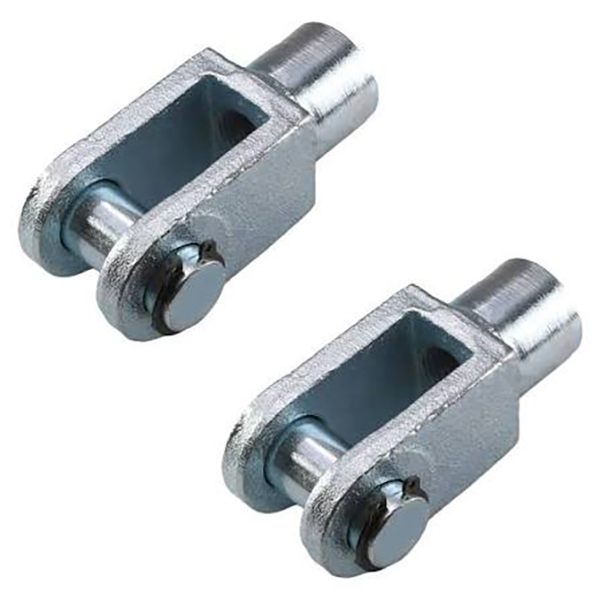

Τύπος Y Double Ear Clevis Joint για άκρο ράβδου κυλίνδρου

Σύνδεσμος διπλού αυτιού τύπου SOLH Y για άκρο ράβδου πνευματικού κυλίνδρου, τυπικός σύνδεσμος πιρουνιού εναλλάξιμος με εξαρτήματα SMC/AirTAC. Εσωτερικό σπείρωμα M10×1,25-M27×2 ταιριαστές οπές 32-125mm, οπή καρφίτσας φ10-27mm, ±5° μονή επίπεδη κούνια. Ανθρακούχο χάλυβα μαυρισμένος/γαλβανισμένος ή ανοξείδωτος χάλυβας. Ιδανικό για ωτίδες φόρτωσης με ένα αυτί με ρουλεμάν υψηλού φορτίου σε έλξη ώθησης και αρθρωτούς μηχανισμούς.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος Y Double Ear Clevis Joint for Cylinder Rod End | Πιρούνι Πνευματικός κύλινδρος Y Clevis Εφαρμογή

Μάρκα: SOLH by Richge Technology | Στάνταρ Πνευματικός Κύλινδρος Ράβδος εμβόλου Y Fork Clevis Εξάρτημα

1. Επισκόπηση προϊόντος

Η άρθρωση τύπου Υ, που ονομάζεται επίσης διπλό πιρούνι αυτιού, έρχεται με εσωτερικό σπείρωμα για στερέωση στη ράβδο εμβόλου του κυλίνδρου. Τα διπλά αυτιά του συσφίγγουν το μονό ωτίο φορτίου, συναρμολογημένο με άξονα πείρου για αρθρωτή σύνδεση. Επιτρέπει την αιώρηση ±5° σε ένα μόνο επίπεδο. Ως στάνταρ εξάρτημα σύνδεσης για πνευματικούς κυλίνδρους, είναι πλήρως εναλλάξιμα με στάνταρ ανταλλακτικά SMC και AirTAC.

2. Σύμβαση ονομασίας μοντέλου

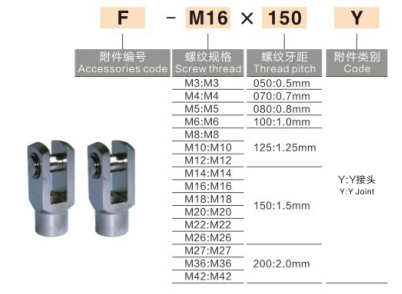

Πρότυπο AirTAC: F - Thread + Y
Παραδείγματα: F-M10×1,25Y, F-M12×1,25Y

Πρότυπο SMC: Y + Μέγεθος διάτρησης
Παραδείγματα: Y-32, CA2-40-Y

• Υ: διπλό αυτί τύπου Υ

• Το επίθημα σπειρώματος ταιριάζει με το σπείρωμα ράβδου εμβόλου: M10×1,25 / M12×1,25 / M16×1,5

3. Κοινός Πίνακας Προδιαγραφών

Μοντέλο	Σπείρωμα ράβδου εμβόλου	Αντιστοιχισμένη οπή κυλίνδρου	Διάμετρος οπής καρφίτσας
Υ-Μ10×1,25	Μ10×1,25	32 χιλιοστά	φ10
Υ-Μ12×1,25	Μ12×1,25	40 χλστ	φ12
Υ-Μ16×1,5	Μ16×1,5	50/63 χλστ	φ16
Υ-Μ20×1,5	Μ20×1,5	80/100 χλστ	φ20
Υ-Μ27×2	Μ27×2	125 mm	φ27

4. Υλικές & Τεχνικές Παράμετροι

• Υλικό: Ανθρακούχο χάλυβας με μαύρο οξείδιο / γαλβανισμένο φινίρισμα, ανοξείδωτο ατσάλι προαιρετικά

• Γωνία ταλάντευσης: ±5° μονή ταλάντευση αεροπλάνου

• Αρμονία: Κατάλληλο για στάνταρ πνευματικούς κυλίνδρους πλήρους εύρους

• Εγκατάσταση: Βιδώστε την άρθρωση στη ράβδο εμβόλου, εισαγάγετε το μονό ωτίο φορτίου στο πιρούνι Y, ασφαλίστε με τον άξονα πείρου και τον πείρο του πείρου.

5. Γρήγορη σύγκριση: Y-type / I-type / Ρουλεμάν άκρου ράβδου

Αξεσουάρ	Δομή	Swing Performance	Εφαρμογή
Y Τύπος Clevis	Διπλό πιρούνι αυτιού	±5° ταλάντευση μονής κατεύθυνσης	Συνδέστε με ενιαίο ωτίο φόρτωσης, ρουλεμάν υψηλού φορτίου
Τύπος Clevis	Μονό αυτί	±5° ταλάντευση μονής κατεύθυνσης	Ταιριάξτε με διπλό στήριγμα φόρτισης αυτιού
Ρουλεμάν άκρου ράβδου	Σφαιρική γενική άρθρωση	±13° ταλάντευση πολλαπλών κατευθύνσεων	Για κακή ευθυγράμμιση & εγκατάσταση έκκεντρου φορτίου

6. Οδηγίες επιλογής

Εάν η πλευρά φορτίου σας είναι μονής άτρακτος → επιλέξτε Y clevis.
Εάν η πλευρά φορτίου σας είναι διπλό στήριγμα αυτιού → επιλέξτε I clevis.
Εάν η εγκατάσταση υπάρχει εκκεντρικότητα & κακή ευθυγράμμιση → επιλέξτε τη ράβδο άκρου ράβδου
