Μάρκα: SOLH by Richge Technology | Πνευματικό ευθύ εξάρτημα ώθησης με ένα άγγιγμα για γραμμές πεπιεσμένου αέρα και κενού
 |
 |
 |
 |
Το KQ2H είναι ένα τυπικό πνευματικό εξάρτημα ευθύγραμμου ώθησης με σχεδιασμό push-to-connect, συμβατό με σωλήνες νάιλον PU και PA. Εξυπηρετεί συστήματα σωληνώσεων πεπιεσμένου αέρα και κενού και συνδυάζεται ευρέως με γεννήτριες κενού σειράς ZH, BM, PBM, PBX. Ως μία από τις βασικές σειρές εξαρτημάτων ώθησης της SOLH, μπορεί να αντικαταστήσει άμεσα τα εισαγόμενα εξαρτήματα SMC KQ2H.
Η σειρά KQ2H περιλαμβάνει τρεις κύριους υπο-τύπους:

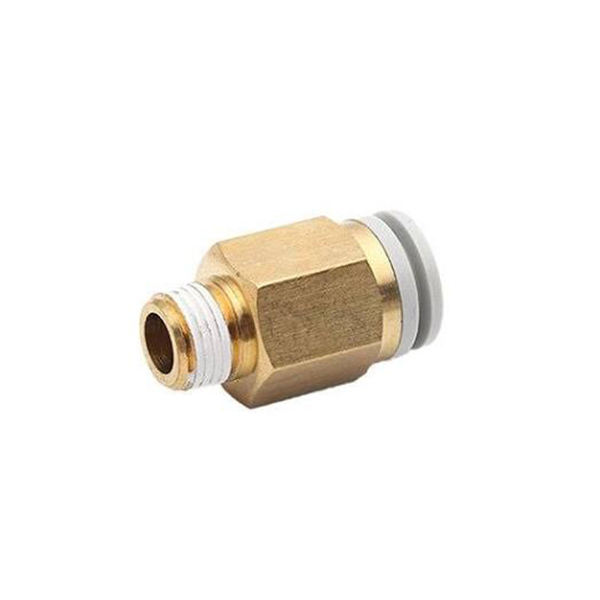

Αρσενικό νήμα ίσιο: Αρσενικό νήμα με το ένα άκρο (νήμα micro M / κωνικό νήμα R), εισαγωγή σωλήνα με ένα άκρο

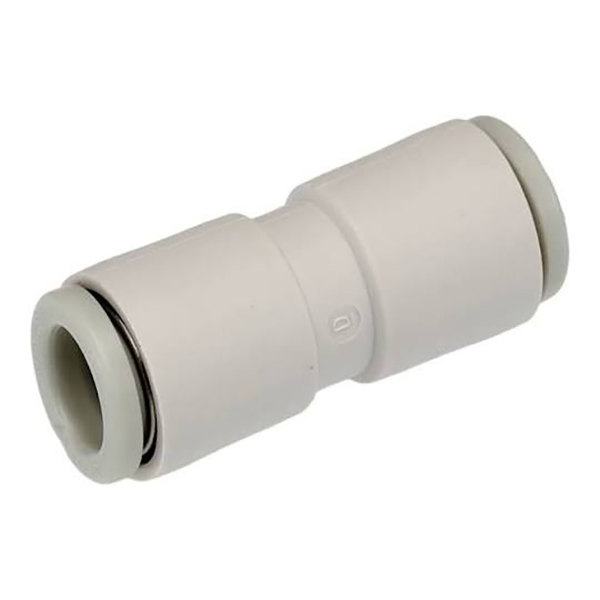

Ίσης διαμέτρου ευθεία (-00 επίθημα): Και τα δύο άκρα για τον ίδιο πισινό σύνδεσμο σωλήνα OD

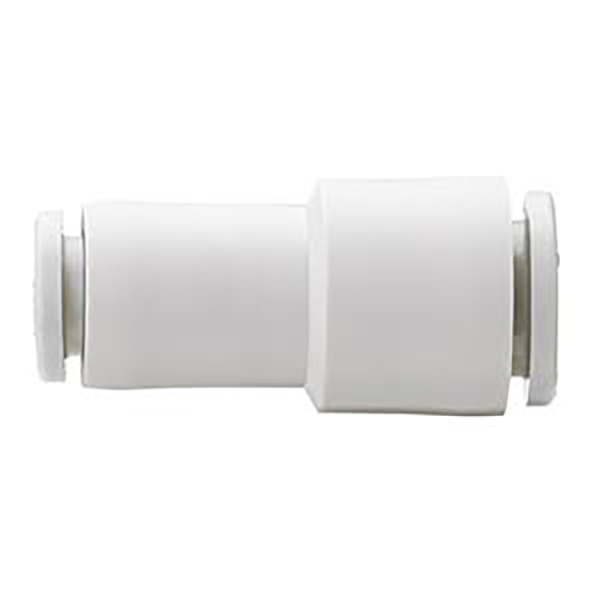

Μείωση ευθεία: Δύο θύρες για διαφορετικές εξωτερικές διαμέτρους σωλήνα για να πραγματοποιηθεί η μετάβαση στο μέγεθος του σωλήνα
Συναρμολόγηση & αποσυναρμολόγηση με ένα χέρι: Εισαγάγετε σωλήνα για αυτόματο κλείδωμα. πιέστε τον μπλε δακτύλιο απελευθέρωσης για να τραβήξετε έξω τη σωλήνωση, πλήρως τυποποιημένες διαστάσεις.
• Δομή ασφάλισης σιαγόνας ελατηρίου με ένα άγγιγμα: Ο σωλήνας εισάγεται και κλειδώνεται αυτόματα. Πιέστε το κολάρο απελευθέρωσης για να αποκολλήσετε τον σωλήνα για άνετη συναρμολόγηση.
• Σύνθεση υλικού: Ενισχυμένο πλαστικό σώμα POM. Επινικελωμένο άκρο με σπείρωμα από ορείχαλκο για αντισκωριακή και αξιόπιστη σφράγιση.
• Σφράγιση από καουτσούκ νιτριλίου NBR λειτουργεί σταθερά για θετικό πεπιεσμένο αέρα και αρνητικά κυκλώματα κενού.
• Κάλυψη πλήρους μεγέθους: Μικροσκοπική σωλήνωση Φ2/3.2/4, κανονική Φ6/8/10/12 και μεγάλο μέγεθος Φ16. Υποστηρίζει σπειρώματα micro M (M3, M5, M6) και κωνικά σπειρώματα Imperial R (1/8,1/4,3/8,1/2), κατάλληλα για γεννήτριες κενού και μικροκύλινδρους.
• Συμπαγές μέγεθος, ιδανικό για τοποθέτηση σε στενούς χώρους αυτοματοποιημένων μηχανημάτων.
Παραδείγματα:
KQ2H04-M5: ίσιο εξάρτημα αρσενικού νήματος για σωλήνα Φ4, αρσενικό νήμα M5×0,8
KQ2H06-01S: Αρσενικό νήμα ίσιο εξάρτημα για σωλήνα Φ6, αρσενικό κωνικό νήμα R1/8
KQ2H08-00: Ευθεία τοποθέτηση ίσης διαμέτρου, και οι δύο θύρες για σωλήνες Φ8
KQ2H06-08: Μείωση ευθύγραμμης τοποθέτησης, Φ6 στη μία πλευρά, Φ8 στην άλλη πλευρά
|
Τμήμα κώδικα |
Περιγραφή |
|
KQ2H |
Κωδικός σειράς: ευθεία τοποθέτηση push-in |
|
23/02/04/06/08/10/12/16 |
Εξωτερική διάμετρος σωλήνα ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Μετρικό μικρό αρσενικό νήμα: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Αρσενικό κωνικό νήμα Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Ίσης διαμέτρου ευθεία, ίδιο μέγεθος σωλήνα και στα δύο άκρα |
|
Διψήφιοι π.χ. 06-08 |
Μείωση ευθείας: διάμετρος μπροστινού σωλήνα → διάμετρος πίσω σωλήνα |
|
Είδος |
Παράμετρος |
|
Εφαρμοστέο μέσο |
Πεπιεσμένος αέρας, αρνητική πίεση κενού |
|
Πίεση λειτουργίας |
0~1,0MPa; Μέγιστο κενό: -95 kPa |
|
Θερμοκρασία λειτουργίας |
-5℃ ~ +60℃ |
|
Υλικό σώματος |
Ενισχυμένο POM? Κλωστή: Επινικελωμένος ορείχαλκος |
|
Υλικό σφραγίδας |
NBR καουτσούκ νιτριλίου |
|
Συμβατή σωλήνωση |
Σωλήνας PU, σωλήνας από νάιλον PA |
|
Μέθοδος Λειτουργίας |
Εισαγωγή για κλείδωμα. δακτύλιος απελευθέρωσης για την αποσύνδεση του σωλήνα |

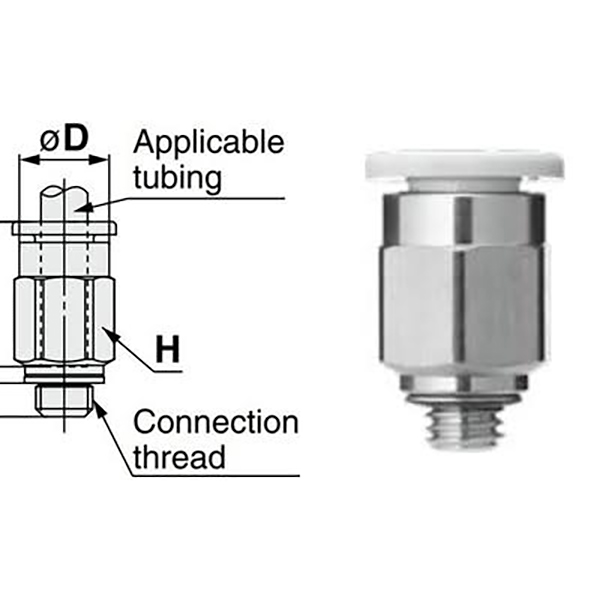

5.1 Αρσενικό νήμα με μετρικό μικρό νήμα
|
Μοντέλο |
Νήμα |
Σωλήνας ΦD |
|
KQ2H02-M3G |
Μ3×0,5 |
Φ2 |
|
KQ2H02-M5 |
Μ5×0,8 |
Φ2 |
|
KQ2H23-M3G |
Μ3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
Μ5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
Μ3×0,5 |
Φ4 |
|
KQ2H04-M5 |
Μ5×0,8 |
Φ4 |
|
KQ2H04-M6 |
Μ6×1,0 |
Φ4 |
|
KQ2H06-M5 |
Μ5×0,8 |
Φ6 |
|
KQ2H06-M6 |
Μ6×1,0 |
Φ6 |

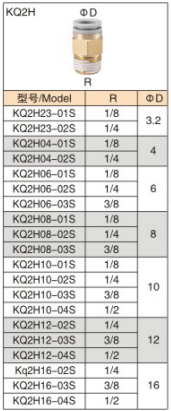

5.2 Αρσενικό νήμα με κωνικό νήμα Imperial R
|
Μοντέλο |
Νήμα |
Σωλήνας ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Ίσης διαμέτρου Ευθεία -00 Σειρά
|
Μοντέλο |
Σωλήνας ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Μείωση ευθείας σειράς
|
Μοντέλο |
Σωλήνας ① |
Σωλήνας ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Ταίριασμα σωληνώσεων παροχής και προσρόφησης αέρα για γεννήτριες κενού ZH / BM / PBM / PBX
• Σωληνώσεις για μικροκύλινδρους και ηλεκτρομαγνητικές βαλβίδες σε εξοπλισμό αυτοματισμού, εγκατάσταση σε περιορισμένους χώρους
• Διακλάδωση κύριας γραμμής αέρα, σύνδεσμος άκρου σωλήνα ίσης διαμέτρου ή μετάβαση μεγέθους σωλήνα
• Πνευματικές δοκιμές, ρομποτικά πνευματικά κυκλώματα
1. Κόψτε τη σωλήνωση επίπεδη χωρίς γρέζια. Τα γρέζια θα γρατσουνίσουν τους δακτυλίους στεγανοποίησης και θα προκαλέσουν διαρροή αέρα ή κενού.
2. Εισαγάγετε πλήρως τη σωλήνωση μέχρι να καθίσει για να δεσμεύσουν οι σιαγόνες. Πάντα να πατάτε τον δακτύλιο απελευθέρωσης πριν τραβήξετε το σωλήνα προς τα έξω. ποτέ μην τραβάτε με το ζόρι.
3. Συνιστάται για άκαμπτους σωλήνες από νάιλον PU / PA. Δεν προτείνεται μαλακός σωλήνας PE με λεπτό τοίχωμα.
4. Επιβεβαιώστε το βάθος εισαγωγής σε συνθήκες εργασίας κενού. Για επαναλαμβανόμενους κύκλους αρνητικής πίεσης, συγκρίνετε με τα βιδωτά εξαρτήματα BPS για εναλλακτική επιλογή.
