Πλωτή άρθρωση τύπου F για άκρο ράβδου κυλίνδρου

Πλωτή άρθρωση τύπου F για άκρο ράβδου κυλίνδρου | Εύκαμπτος σύνδεσμος πνευματικού κυλίνδρου

Μάρκα: SOLH by Richge Technology | Ευέλικτη αντιστάθμιση ράβδου εμβόλου πνευματικού κυλίνδρου

1. Επισκόπηση προϊόντος

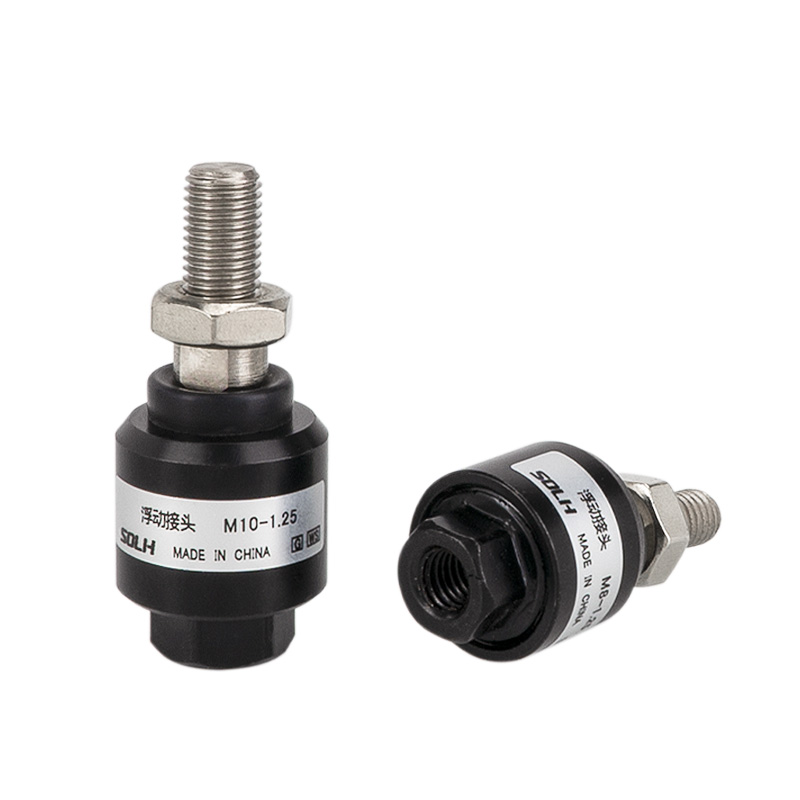

     Ο πλωτός σύνδεσμος τύπου F είναι ένα εύκαμπτο εξάρτημα σύνδεσης με σφαιρική κεφαλή τοποθετημένο σε ράβδο εμβόλου κυλίνδρου. Η βασική του λειτουργία είναι να απορροφά την εκκεντρότητα εγκατάστασης και τη γωνιακή απόκλιση, να εξαλείφει την πλευρική δύναμη και να προστατεύει τις στεγανοποιήσεις των κυλίνδρων. Είναι το τυπικό εξάρτημα για την επίλυση σφαλμάτων ευθυγράμμισης σε αυτοματοποιημένο εξοπλισμό.

2. Βασική Δομή & Αρχή Εργασίας

     • Δομή: Θηλυκό σπείρωμα (σύνδεση ράβδου εμβόλου) + σφαιρική κεφαλή + αρσενικό σπείρωμα (φόρτιση σύνδεσης), ενσωματωμένο ελαστικό συγκρότημα αντιστάθμισης.

     • Ικανότητα αποζημίωσης: Αξονική ±1,5mm, ακτινική ±1,25mm, γωνιακή ±2°~±5° ανάλογα με το μοντέλο.

     • Υλικό: Τυπικό ανοδιωμένο κράμα αλουμινίου. 304 από ανοξείδωτο χάλυβα για εφαρμογές ανθεκτικές στη διάβρωση. Διατίθενται ελαστικές σφραγίδες NBR / FKM.

     • Λειτουργία: Μετατρέψτε την άκαμπτη σκληρή σύνδεση σε εύκαμπτη προσαρμοστική σύνδεση, αποτρέψτε την πλευρική ροπή κάμψης και την τριβή στεγανοποίησης στη ράβδο εμβόλου.

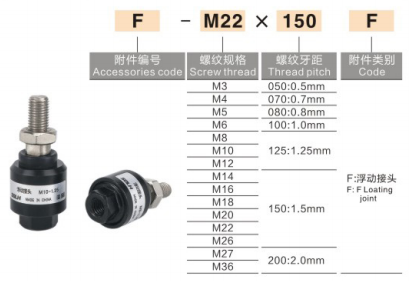

3. Σύμβαση ονομασίας μοντέλων για τις κύριες επωνυμίες

  1) AirTAC

     Μορφή: F-M νήμα × βήμα + F
     Παραδείγματα: F-M10×1,25F (για οπή 32mm), F-M16×1,5F (για διάμετρο 50/63mm)

  2) SMC (Standard JAF / JAHF βαρέως τύπου)

     Μορφή: JAF-διάμετρος-μήκος νήματος
     Παραδείγματα: JAF-40-M12×1,25 (διάτρηση 40 mm), JAHF-80-M20×1,5 (βαρύ φορτίο διάτρησης 80 mm)

  3) Γενική εγχώρια σήμανση

     Μορφή: F-M12×1.25 ή FJ-M16×1.5

4. Διάγραμμα αντιστοίχισης κοινών προδιαγραφών & οπής κυλίνδρου

5. Σύγκριση: Πλωτή άρθρωση τύπου F έναντι Ι-τύπου / Υ-τύπου / ρουλεμάν άκρου ράβδου

  Οδηγός επιλογής: Κακή ευθυγράμμιση εγκατάστασης → τύπου F; χαμηλή ταχύτητα βαρύ φορτίο → Y-type; διπλό στήριγμα φόρτισης αυτιού → τύπου I. υψηλή ταχύτητα & μεγάλη εκκεντρότητα → ρουλεμάν άκρου ράβδου.

6. Οδηγίες εγκατάστασης

  1. Βιδώστε το θηλυκό σπείρωμα σε εξωτερικό σπείρωμα της ράβδου εμβόλου, συνιστάται η αναερόβια θυρίδα σπειρώματος για αντι-χαλάρωση.

  2. Συνδέστε το άκρο του αρσενικού σπειρώματος απευθείας στο φορτίο (ή φλάντζα / πλάκα σύνδεσης), δεν απαιτείται αυστηρή ομοαξονική ευθυγράμμιση.

  3. Πίεση λειτουργίας: ≤1,0 MPa για τυπικούς κυλίνδρους. θερμοκρασία λειτουργίας: -10℃ ~ +120℃.

  4. Δεν είναι κατάλληλο για συνεχή περιστροφική κίνηση. Απαιτείται εξωτερικός προσκρουστήρας ή πώμα υπό κρουστικό φορτίο.

7. Τυπικά σενάρια εφαρμογής

     • Αυτοματοποιημένες γραμμές συναρμολόγησης, εξοπλισμός 3C, λαβές ρομπότ

     • Εφαρμογή πρέσας, σφράγιση, σύνδεση καλουπιού, μηχανισμός μεταφοράς μεγάλης διαδρομής

     • Εξοπλισμός με δύσκολο έλεγχο ομοαξονικότητας, έντονους κραδασμούς και κίνηση κυλίνδρου υψηλής συχνότητας
