Σειρά KQ2X / KQ2XD Συναρμολόγηση ώθησης πολλαπλών κατευθύνσεων

SOLH KQ2X / KQ2XD Σειρά μείωσης Y & πολλαπλών κατευθύνσεων Push-in | SMC Equivalent Pneumatic Splitter

Μάρκα: SOLH by Richge Technology | SMC KQ2X / KQ2XD Αντικατάσταση με μείωση Y & 4-Way Push-in Splitter

1. Επισκόπηση προϊόντος

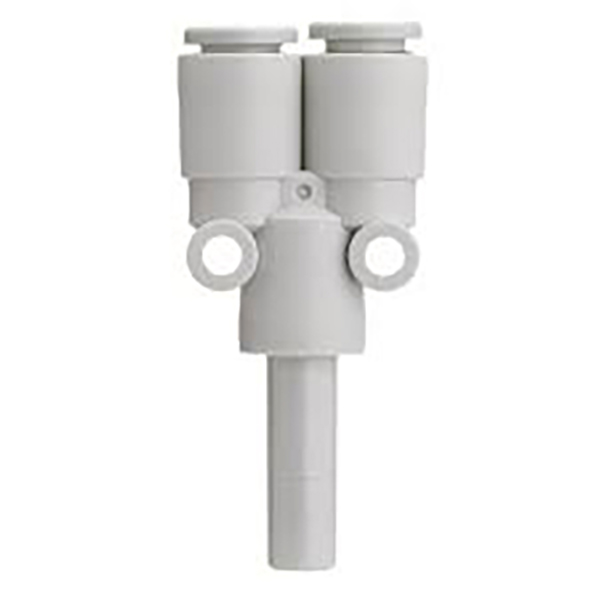

Σειρά KQ2X: Μείωση διαχωριστή τύπου Y, 1 σε 2 έξω

     Το KQ2X είναι ένα εξάρτημα ώθησης σε σχήμα Υ 1-προς-2. Η θύρα ② είναι μια ενιαία θύρα κορμού. Η θύρα ① αποτελείται από δύο ίδιες θύρες push-in. Χωρίζει ένα εισερχόμενο ρεύμα αέρα σε δύο εξόδους ίσης διαμέτρου με διαφορετικά μεγέθη σωλήνων εισόδου και εξόδου, πραγματοποιώντας μείωση και διακλάδωση αγωγού για πνευματικά κυκλώματα και διανομή γραμμών κενού.

     Υλικό: Πλαστικό σώμα PBT, δακτύλιοι στεγανοποίησης NBR. Συμβατό με πνευματικό σωλήνα PU / PA. Γρήγορη συναρμολόγηση push-to-connect, δεν απαιτείται ταινία PTFE.

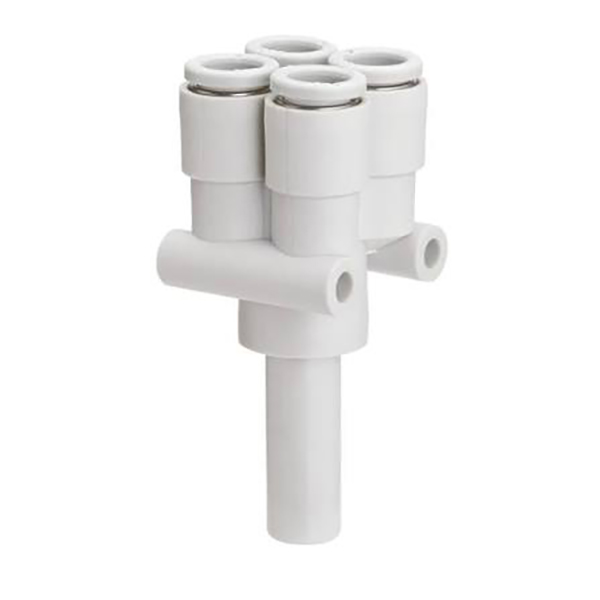

Σειρά KQ2XD: Cross Type 4-Way Splitter, 1 In 4 Out

     Το KQ2XD είναι ένα εξάρτημα ώθησης πολλαπλών θυρών μείωσης 1 προς 4. Η θύρα ② είναι μια ενιαία θύρα κορμού. Η θύρα ① παρέχει τέσσερις ίδιες θύρες push-in. Διαχωρίζει μια παροχή αέρα σε τέσσερις κλάδους ίσης διαμέτρου με μειωμένο σχεδιασμό, εξοικονομώντας χώρο τοποθέτησης. Ιδανικό για μικροσκοπική διανομή κενού πολλαπλών σταθμών ή πνευματική διανομή.

Υλικό ίδιο με το KQ2X: Σώμα PBT + σφραγίδες NBR, δομή ώθησης, συμβατό με σωλήνες αέρα PU και νάιλον.

2. Επεξήγηση κωδικού μοντέλου

Σειρά KQ2X

  Μορφή: KQ2XXX-XX
     Δύο πρώτα ψηφία: Tube OD δύο θυρών διακλάδωσης (Θύρα ①)
     Τα δύο τελευταία ψηφία: Εξωτερική διάμετρος στελέχους της κύριας θύρας εισόδου (Θύρα ②)
     Παράδειγμα: KQ2X04-06 → Θύρα ①: δύο × Φ4 θύρες push-in. Θύρα ②: Φ6 στέλεχος

Σειρά KQ2XD

   Μορφή: KQ2XDXX-XX
     Δύο πρώτα ψηφία: Tube OD τεσσάρων θυρών διακλάδωσης (Θύρα ①)
     Τα δύο τελευταία ψηφία: Εξωτερική διάμετρος στελέχους της κύριας θύρας εισόδου (Θύρα ②)
     Παράδειγμα: KQ2XD04-06 → Τέσσερις × Φ4 θύρες στη θύρα ①; Θύρα ②: Φ6 στέλεχος

3. Βασικές Τεχνικές Προδιαγραφές & Οδηγός Εγκατάστασης

Οδηγίες εγκατάστασης

     • Κόψτε τη σωλήνωση τετράγωνα και κατακόρυφα, εισάγετε την πλήρως μέσα στο εξάρτημα μέχρι να καθίσει.

     • Για να αφαιρέσετε το σωλήνα: πατήστε πρώτα τον δακτύλιο απελευθέρωσης και μετά τραβήξτε τον σωλήνα προς τα έξω.

Οδηγός διαφοροποίησης

     • KQ2X: 1 είσοδος, 2 έξοδοι (διαχωριστής 2 κατευθύνσεων τύπου Y)

     • KQ2XD: 1 είσοδος, 4 έξοδοι (σταυρός διαχωριστής 4 κατευθύνσεων)

Σενάρια εφαρμογής

     • Κατανομή κυκλώματος κενού για πολλαπλές βεντούζες στον αυτοματισμό

     • Πνευματικός κλάδος για μικρές σέγα, 3C & εξοπλισμό συσκευασίας

     • Συμπαγής πολλαπλή για μικροσκοπικές μονάδες κενού πολλαπλών σταθμών

     • Ρομποτική διάσπαση τελικής γραμμής αέρα με μειωμένο αποτύπωμα
