Περιστροφικά εξαρτήματα ώθησης της σειράς KS / KX

Περιστρεφόμενα περιστροφικά εξαρτήματα ώθησης της σειράς SOLH ΚΣ / ΚΧ

Μάρκα: SOLH by Richge Technology | Περιστρεφόμενη πνευματική περιστροφική ένωση 360°

1. Επισκόπηση προϊόντος

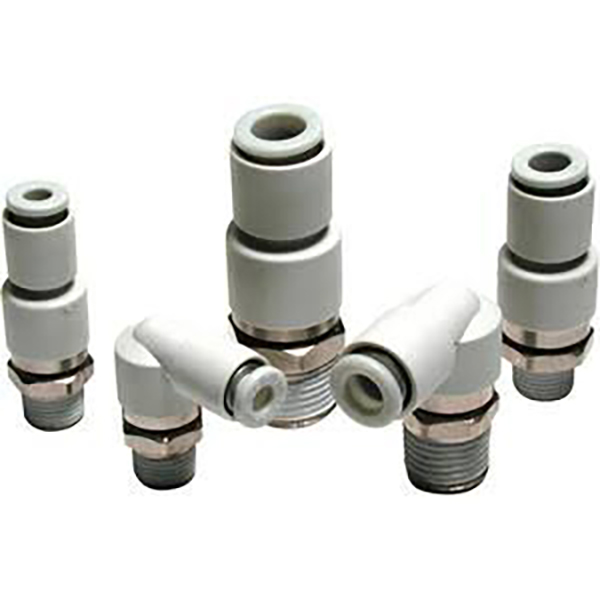

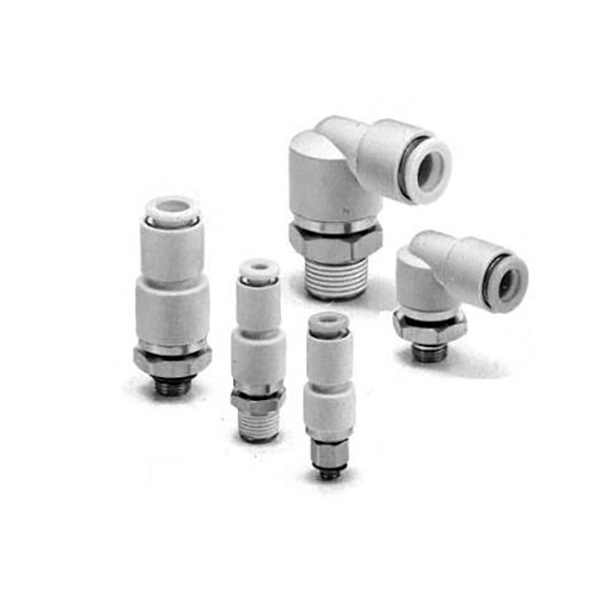

  Οι σειρές KS / KX είναι περιστροφικά περιστρεφόμενα εξαρτήματα ώθησης σχεδιασμένα για συνεχή περιστροφή 360° και εφαρμογές ταλάντωσης, όπως ρομποτικοί χειριστές, περιστροφικά τραπέζια και ταλαντευόμενα άκρα κυλίνδρων. Αποτρέπουν το μπέρδεμα, το στρίψιμο ή το τραβήξιμο των σωλήνων αέρα κατά τη διάρκεια της κίνησης.

     • KS = Τυπικός τύπος περιστροφής (μονό ρουλεμάν)

     • ΚΧ = Τύπος περιστροφής υψηλής ταχύτητας (διπλά ρουλεμάν)

2. Βασική διαφορά: KS vs ΚΧ

     • Τυπικός τύπος KS: Μονό ρουλεμάν, χαμηλή ροπή. Μέγιστη ταχύτητα: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Κατάλληλο για ταλάντωση μέσης-χαμηλής ταχύτητας & διακοπτόμενη περιστροφή.

     • Τύπος υψηλής ταχύτητας ΚΧ: Διπλά ρουλεμάν, εξαιρετικά χαμηλή ροπή, πιο ομαλή περιστροφή. Μέγιστη ταχύτητα: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Κατάλληλο για συνεχή περιστροφή υψηλής ταχύτητας και συχνή ταλάντωση.

3. Βασικά χαρακτηριστικά

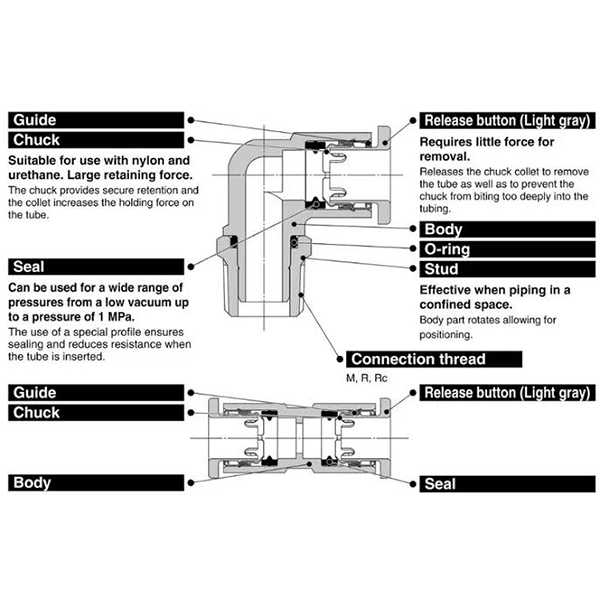

     • ✅ Ελεύθερη περιστροφή 360°: Το ενσωματωμένο συγκρότημα ρουλεμάν εξαλείφει τους κόμπους και τη συστροφή των σωλήνων στα περιστρεφόμενα άκρα.

     • ✅ Χαμηλή περιστροφική ροπή: Μόνο 0,006～0,022 N·m στα 0,5 MPa, ελάχιστο επιπλέον φορτίο στους άξονες κίνησης.

     • ✅ Αντιπεριστροφική Εσωτερική Δομή: Αποτρέπει την περιστροφή του σωλήνα μαζί με το εξάρτημα και παρατείνει τη διάρκεια ζωής του σωλήνα.

     • ✅ Κατασκευή χωρίς χαλκό: Ηλεκτρική επινικελίωση, που μπορεί να χρησιμοποιηθεί σε περιβάλλοντα περιορισμένης χρήσης χαλκού (ημιαγωγοί, επεξεργασία τροφίμων, ιατρικά).

     • ✅ Push-to-Connect: Συμβατό με φ4/φ6/φ8/φ10/φ12 σωλήνες PU, νάιλον & μαλακούς νάιλον. Αυτόματο κλείδωμα κατά την εισαγωγή, πιέστε το κολάρο για γρήγορη απελευθέρωση.

     • ✅ Συμβατό με κενό: −100 kPa ~ 1,0 MPa (Δεν συνιστάται για κρίσιμη διατήρηση υπό κενό λόγω μικρής εγγενούς διαρροής).

     • ✅ Προεπικαλυμμένο στεγανωτικό με νήματα (κατάληξη S): Τυπική επιλογή. δεν απαιτείται ταινία PTFE κατά την εγκατάσταση.

4. Ονομασία Μοντέλων & Παραδείγματα

  KS Standard Series

     • KSH06-02S: Ευθεία (H), σωλήνας φ6, σπείρωμα R1/4, προ-εφαρμοσμένο στεγανωτικό (S)

     • KSL08-01S: αγκώνα (L), σωλήνας φ8, σπείρωμα R1/8, προ-εφαρμοσμένο στεγανωτικό (S)

  Σειρά KX High-Speed

     • ΚΧH04-M5: Ευθεία (H), φ4 σωλήνας, M5×0,8 μετρικό νήμα

     • ΚΧL10-03S: Αγκώνα (L), σωλήνας φ10, σπείρωμα R3/8, προεφαρμοσμένο στεγανωτικό (S)

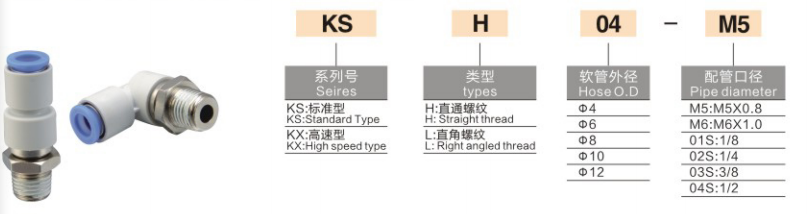

  Κανόνας ονομασίας

5. Τεχνικές Προδιαγραφές

Κοινές Παράμετροι

Ροπή περιστροφής @ 0,5 MPa (N·m)

Μέγιστη ταχύτητα περιστροφής (rpm)

6. Σενάρια Εφαρμογής

     1. Καρπός/άρθρωση ρομπότ: Αποτρέψτε το μπέρδεμα των σωλήνων στους περιστρεφόμενους τελικούς τελεστές ρομπότ.

     2. Περιστροφικοί πίνακες ευρετηρίου: Συνεχής παροχή αέρα 360° για πικάπ υψηλής ταχύτητας.

     3. Ταλαντούμενα άκρα κυλίνδρων: Μηχανισμοί στροφείου και ανατροπής για την απελευθέρωση της πίεσης συστροφής στις γραμμές αέρα.

     4. Γενικός αυτοματισμός: Πνευματικές μονάδες με συχνή ταλάντωση και διακοπτόμενη περιστροφή.

7. KS / KX εναντίον συνηθισμένων εξαρτημάτων ώθησης KQ

8. Οδηγός επιλογής

     • Ταλάντωση χαμηλής ταχύτητας (≤500 rpm) →KS, καλύτερη απόδοση κόστους

     • Συνεχής περιστροφή υψηλής ταχύτητας (>500 rpm) →ΚΧ, διπλό ρουλεμάν για μεγαλύτερη διάρκεια ζωής

     • Περιβάλλοντα χωρίς χαλκό και ευαίσθητα στο κενό → Προτιμήστε ΚΣ / ΚΧ
