Αξεσουάρ διακόπτη χαμηλής τάσης που κατασκευάζονται από την Richge Technology Co., Ltd Περιλήψεις και τεχνικές παράμετροι;

I. Επισκόπηση προϊόντος

  Ως επαγγελματίας κατασκευαστής εξαρτημάτων διακοπτών χαμηλής τάσης, η Richge Technology Co., Ltd. (Richge Technology) προσφέρει μια μεγάλη γκάμα σειρών και μοντέλων προϊόντων, κατάλληλων για διακόπτες χαμηλής τάσης διαφορετικών προδιαγραφών και σεναρίων εφαρμογής. Με υψηλή ποιότητα, αξιοπιστία και καινοτόμο σχεδιασμό και χρησιμοποιούνται ευρέως σε συστήματα ισχύος, βιομηχανικούς αυτοματισμούς, ηλεκτρολογία κτιρίων και άλλους τομείς.

  Τα εξαρτήματα διακοπτών χαμηλής τάσης της Richge έχουν τα ακόλουθα χαρακτηριστικά:

• Κάλυψη πλήρους σειράς: Περισσότεροι από 1.000 τύποι προϊόντων, συμβατοί με διάφορα συστήματα διανομής όπως MNS, GCS, GCK, R-Blokset, R-Okken και R-8PT.
• Υψηλή αξιοπιστία: Αυστηρά συμβατό με τα διεθνή και εγχώρια πρότυπα για τη διασφάλιση σταθερής λειτουργίας κάτω από διάφορες συνθήκες εργασίας.
• Αρθρωτός σχεδιασμός: Διευκολύνει την εγκατάσταση, τη συντήρηση και την αναβάθμιση.
• Ισχυρή συμβατότητα: Συμβατό με διακόπτες χαμηλής τάσης πολλαπλών εμπορικών σημάτων.

II. Κύριοι τύποι προϊόντων και τεχνικές παράμετροι

2.1 Σειρά συνδετήρων κύριου κυκλώματος

   Οι σύνδεσμοι κύριου κυκλώματος είναι βασικά εξαρτήματα των διακοπτών χαμηλής τάσης, υπεύθυνα για την ηλεκτρική σύνδεση και τη μηχανική υποστήριξη του κύριου κυκλώματος. Η Richge παρέχει μια ποικιλία μοντέλων συνδετήρων κύριου κυκλώματος, κατάλληλα για διαφορετικές ονομασίες ρεύματος και απαιτήσεις εγκατάστασης.

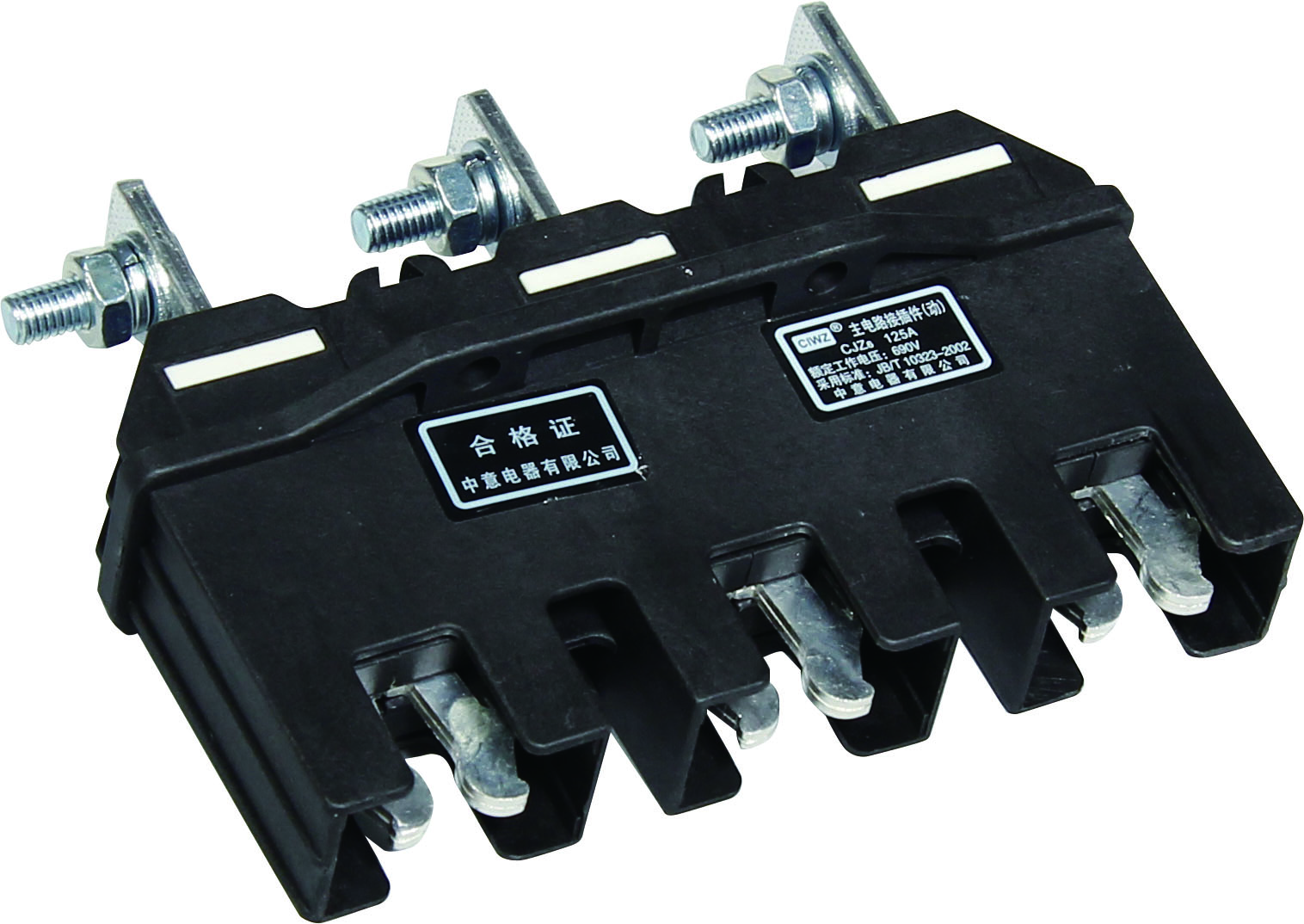

2.1.1 Υποδοχές κύριου κυκλώματος της σειράς CJZ6

    Οι σύνδεσμοι κύριου κυκλώματος της σειράς CJZ6 είναι κατάλληλοι για ονομασίες ρεύματος από 125A έως 630A, με τα ακόλουθα χαρακτηριστικά:

• Ονομαστικό ρεύμα: 125A, 250A, 400A, 630A
•  Ονομαστική τάση: AC 660V
•  Αριθμός στύλου: 3 πόλοι, 4 πόλοι
• Κατηγορία προστασίας: IP40 (με προστατευτικό κάλυμμα)
• Αύξηση θερμοκρασίας: ≤60K (στο ονομαστικό ρεύμα)
• Υλικό: Αγωγός από κράμα χαλκού, πλαστικό κέλυφος επιβραδυντικό φλόγας
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Ονομαστικό ρεύμα (A)	Αριθμός πόλων	Κατηγορία Προστασίας	Σενάριο εφαρμογής
CJZ6-125A/3	125	3	IP40	Μικρά συρτάρια
CJZ6-250A/3	250	3	IP40	Μεσαία συρτάρια
CJZ6-400A/3	400	3	IP40	Μεγάλα συρτάρια
CJZ6-630A/3	630	3	IP40	Κυκλώματα υψηλής χωρητικότητας
CJZ6-125A/4	125	4	IP40	Τριφασικά συστήματα τεσσάρων συρμάτων
CJZ6-250A/4	250	4	IP40	Τριφασικά συστήματα τεσσάρων συρμάτων
CJZ6-400A/4	400	4	IP40	Τριφασικά συστήματα τεσσάρων συρμάτων
CJZ6-630A/4	630	4	IP40	Συστήματα τριών φάσεων  τεσσάρων συρμάτων υψηλής χωρητικότητας

2.1.2 Υποδοχές κύριου κυκλώματος της σειράς CJZ10

   Οι σύνδεσμοι κύριου κυκλώματος της σειράς CJZ10 είναι προϊόντα υψηλής απόδοσης, κατάλληλα για σενάρια με υψηλότερες απαιτήσεις:

• Ονομαστικό ρεύμα: 125A, 250A, 400A, 630A
• Ονομαστική τάση: AC 660V
•  Αριθμός στύλου: 3 πόλοι
• Κατηγορία προστασίας: IP40 (με προστατευτικό κάλυμμα)
• Ειδικός σχεδιασμός: Εξοπλισμένο με προστατευτική πόρτα IP40
• Μέθοδος λειτουργίας: Μηχανισμός λειτουργίας τύπου μανιβέλας
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Ονομαστικό ρεύμα (A)	Αριθμός πόλων	Κατηγορία Προστασίας	Ειδική Λειτουργία
CJZ10-125A/3	125	3	IP40	Με προστατευτική πόρτα
CJZ10-250A/3	250	3	IP40	Με προστατευτική πόρτα
CJZ10-400A/3	400	3	IP40	Με προστατευτική πόρτα
CJZ10-630A/3	630	3	IP40	Με προστατευτική πόρτα

2.1.3 Διπλοί σύνδεσμοι σειράς CJZ11

   Οι διπλοί σύνδεσμοι της σειράς CJZ11 είναι κατάλληλοι για ειδικά σενάρια που απαιτούν σύνδεση διπλού κυκλώματος:

• Ονομαστικό ρεύμα: 250A, 400A, 630A
• Ονομαστική τάση: AC 660V
•  Αριθμός στύλου: 3 πόλοι
• Ειδικός σχεδιασμός: Διπλοί σύνδεσμοι με βαλβίδες
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, LOKSET και 8PT

Μοντέλο	Ονομαστικό ρεύμα (A)	Αριθμός πόλων	Χαρακτηριστικό
CJZ11-250A/3	250	3	Διπλοί σύνδεσμοι με βαλβίδες
CJZ11-400A/3	400	3	Διπλοί σύνδεσμοι με βαλβίδες
CJZ11-630A/3	630	3	Διπλοί σύνδεσμοι με βαλβίδες

2.2 Σειρά συνδετήρων βοηθητικού κυκλώματος

     Οι σύνδεσμοι βοηθητικού κυκλώματος χρησιμοποιούνται για τη σύνδεση δευτερεύοντος κυκλώματος για την πραγματοποίηση λειτουργιών ελέγχου, προστασίας και μετάδοσης σήματος.

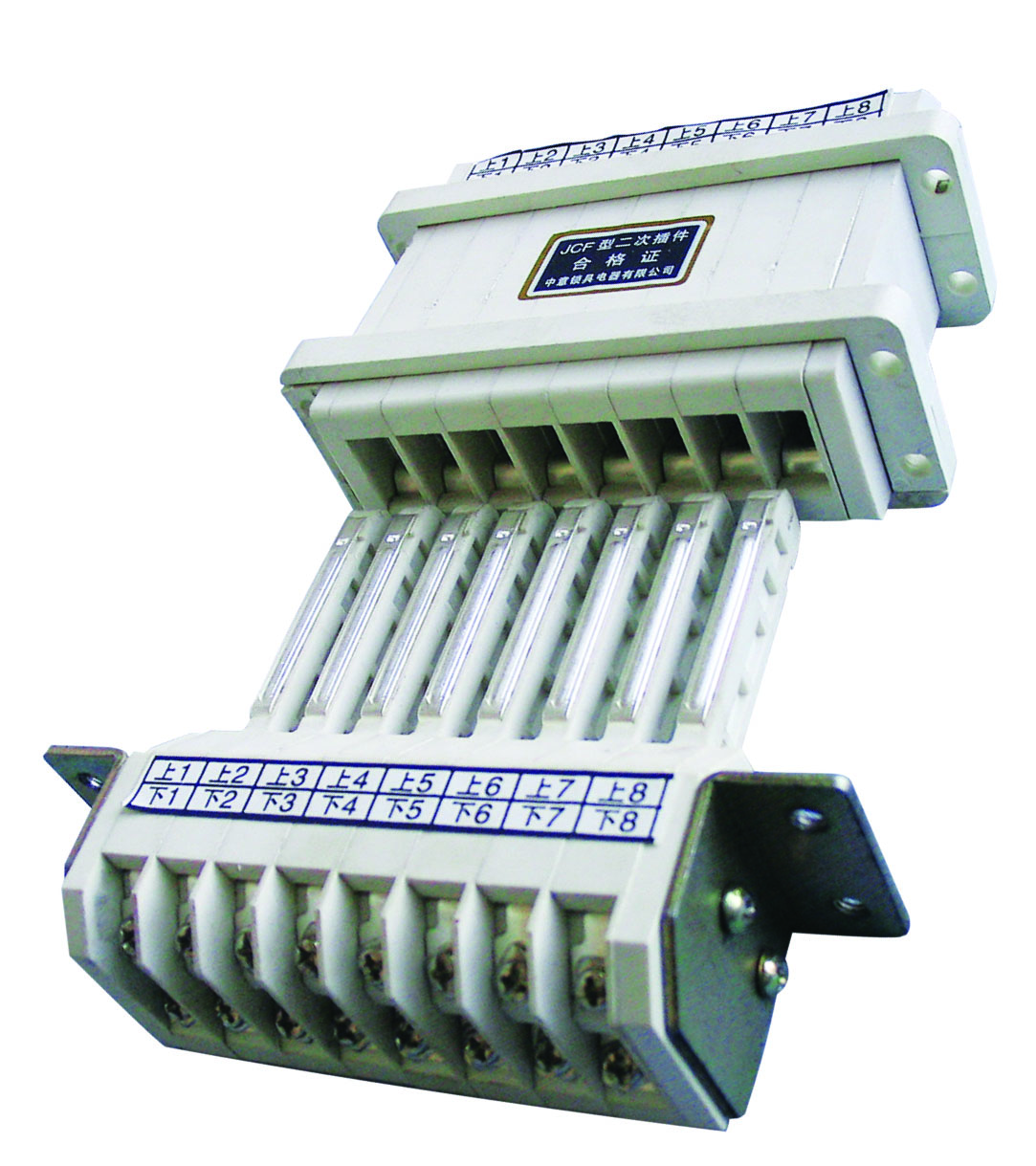

2.2.1 Υποδοχές βοηθητικού κυκλώματος σειράς JCF10

   Οι σύνδεσμοι βοηθητικού κυκλώματος της σειράς JCF10 έχουν τα ακόλουθα χαρακτηριστικά:

• Ονομαστικό ρεύμα: 10A
• Ονομαστική τάση: AC 380V/DC 250V
• Αριθμός επαφών: 3, 5, 6, 8, 10, 13, 15, 16, 18 πόντοι
•  Τρόπος σύνδεσης: Τύπος plug-in
• Υλικό: Επιβραδυντικό πλαστικό κέλυφος, επάργυρες επαφές
• Εφαρμοστέοι διακόπτες: Διάφορα ερμάρια όπως MNS, GCS, GCK, OKKEN,

Μοντέλο	Αριθμός επαφών	Ονομαστικό ρεύμα (A)	Ονομαστική τάση (V)	Σκηνή εφαρμογής
JCF10-10/3	3	10	AC 380/DC 250	Απλά κυκλώματα ελέγχου
JCF10-10/5	5	10	AC 380/DC 250	Έλεγχος ευκρίνειας μεσαίου συμπλέγματος
JCF10-10/6	6	10	AC 380/DC 250	Έλεγχος πολλαπλών λειτουργιών
JCF10-10/8	8	10	AC 380/DC 250	Σύνθετα κυκλώματα ελέγχου
JCF10-10/10	10	10	AC 380/DC 250	Μετάδοση σήματος πολλαπλών λειτουργιών
JCF10-10/13	13	10	AC 380/DC 250	Εκτεταμένες λειτουργίες ελέγχου
JCF10-10/15	15	10	AC 380/DC 250	Πολύπλοκα συστήματα σήματος
JCF10-10/16	16	10	AC 380/DC 250	Υψηλή ενοποίηση σε συστήματα ελέγχου
JCF10-10/18	18	10	AC 380/DC 250	Υπερσύνθετα συστήματα ελέγχου

2.2.2 Υποδοχές βοηθητικού κυκλώματος πλευρικής καλωδίωσης

   Οι σύνδεσμοι βοηθητικού κυκλώματος πλευρικής καλωδίωσης είναι κατάλληλοι για ειδικές απαιτήσεις εγκατάστασης που απαιτούν πλευρική σύνδεση:

• Ονομαστικό ρεύμα: 10A
• Ονομαστική τάση: AC 380V/DC 250V
• Αριθμός επαφών: 12, 16, 20, 24, 26, 30 πόντοι
• Τρόπος σύνδεσης: Τύπος πλευρικής καλωδίωσης
•  Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Αριθμός επαφών	Ονομαστικό ρεύμα (A)	Ονομαστική τάση (V)	Χαρακτηριστικό
JCF2-6/12	12	10	AC 380/DC 250	Πλευρική καλωδίωση
JCF2-8/16	16	10	AC 380/DC 250	Πλευρική καλωδίωση
JCF2-10/20	20	10	AC 380/DC 250	Πλευρική καλωδίωση
JCF2-12/24	24	10	AC 380/DC 250	Πλευρική καλωδίωση
JCF2-13/26	26	10	AC 380/DC 250	Πλευρική καλωδίωση
JCF2-15/30	30	10	AC 380/DC 250	Πλευρική καλωδίωση

2.3 Σειρά Μηχανισμών Λειτουργίας

   Οι μηχανισμοί λειτουργίας χρησιμοποιούνται για την ώθηση, το τράβηγμα και το κλείδωμα των διακοπτών τύπου συρταριού για να διασφαλιστεί η ασφαλής και αξιόπιστη λειτουργία.

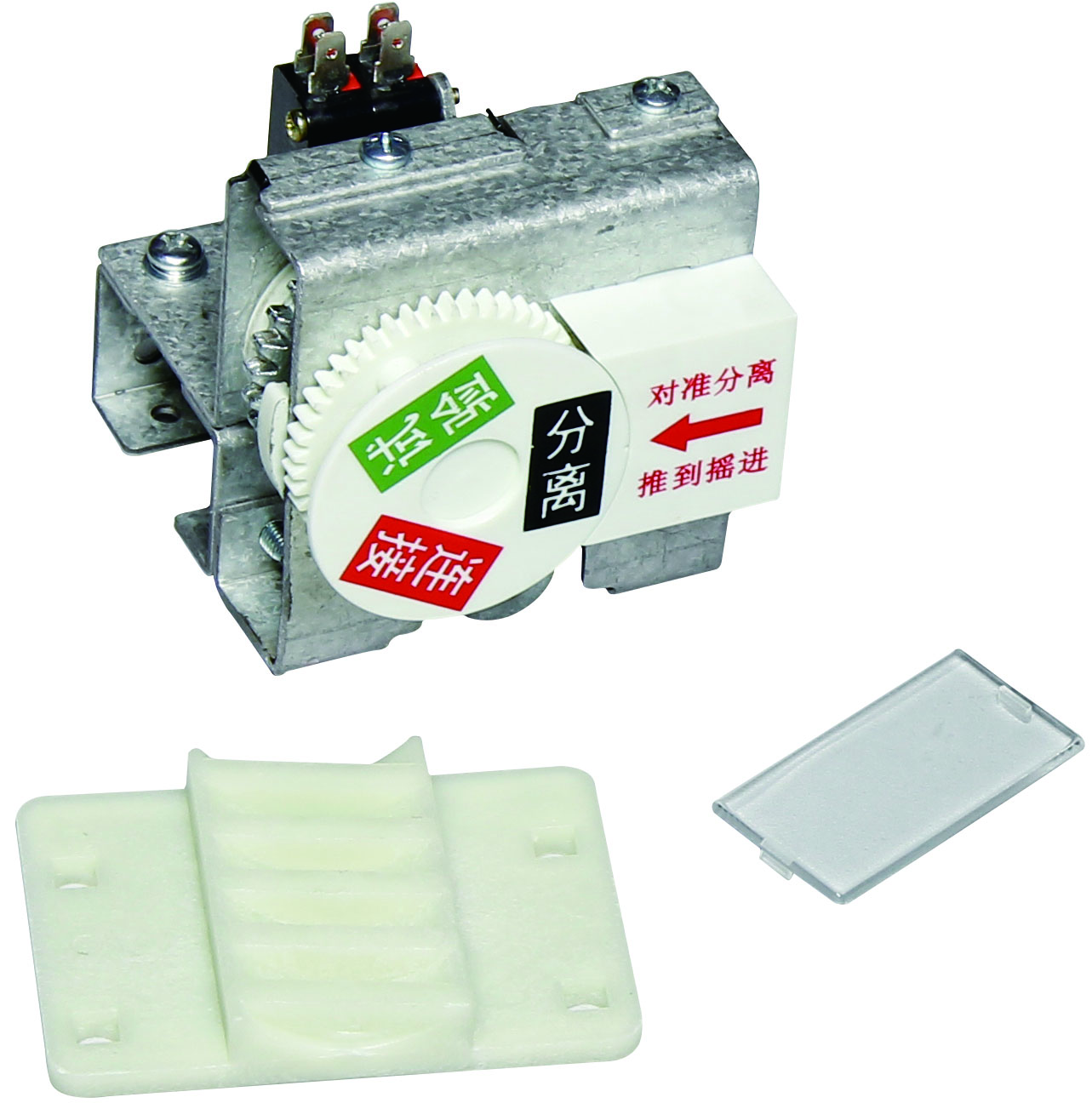

2.3.1 Σειρά MD Propulsion Mechanism

   Οι μηχανισμοί πρόωσης MD είναι κατάλληλοι για συρταριέρες διαφορετικών μεγεθών:

• Ονομαστικό ρεύμα: Καθορίζεται από την εφαρμογή
• Μέθοδος λειτουργίας: Χειροκίνητη πρόωση
• Δομικό σχέδιο: Στιβαρό και ανθεκτικό
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Εφαρμοστέο μέγεθος συρταριού	Χαρακτηριστικό
CXJG-9-69-8	Τυπικό μέγεθος	Μηχανισμός πρόωσης
CXJG-9-82-8	Τυπικό μέγεθος	Μηχανισμός πρόωσης
CXJG-9-82-10	Τυπικό μέγεθος	Μηχανισμός πρόωσης
CXJG-9-119-8	Τυπικό μέγεθος	Μηχανισμός πρόωσης
CXJG-9-119-10	Τυπικό μέγεθος	Μηχανισμός πρόωσης
CXJG-9-145-10	Τυπικό μέγεθος	Μηχανισμός πρόωσης

2.3.2 Σειρά Swing Handle

   Οι λαβές περιστροφής χρησιμοποιούνται για τον χειρισμό και την τοποθέτηση συρταριών:

• Υλικό: Υψηλής ποιότητας χάλυβας
• Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
CXJG-9 Στρόφαλο	Λαβή ταλάντευσης	Λειτουργία συρταριού

2.3.3 Σειρά λαβής τύπου F

  Οι λαβές τύπου F είναι κατάλληλες για συρταριέρες διαφορετικών υψών:

• Υλικό: Πλαστικό υψηλής αντοχής
•  Επεξεργασία επιφάνειας: Αντιολισθητικός σχεδιασμός
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Ύψος συρταριού που ισχύει
F2 L=65	Λαβή τύπου F	Συρτάρι 1 μονάδας
F3 L=80	Λαβή τύπου F	Συρτάρι 2 μονάδων
F4 L=120	Λαβή τύπου F	Συρτάρι 3 μονάδων

2.4 Σειρά υποστήριξης Busbar

   Τα στηρίγματα ζυγών χρησιμοποιούνται για τη στερέωση και τη στήριξη ράβδων ζυγών για τη διασφάλιση της σταθερότητας των ηλεκτρικών συνδέσεων και της μηχανικής αντοχής.

2.4.1 Σειρά υποστήριξης κάθετης γραμμής διαύλου

   Τα υποστηρίγματα κάθετου διαύλου έχουν τα ακόλουθα χαρακτηριστικά:

• Υλικό: Μονωτικό υλικό υψηλής αντοχής
• Ονομαστική τάση: AC 660V
• Ονομαστικό ρεύμα: Καθορίζεται από τις προδιαγραφές της ράβδου ζυγού
• Ισχύοντα μεγέθη ζυγού: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Εφαρμοστέο μέγεθος ζυγού (mm)	Materia	lΔυνατότητα
ZMJ3-6×30	6×30	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×40	6×40	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×50	6×50	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×60	6×60	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×80	6×80	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×100	6×100	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου
ZMJ3-6×120	6×120	Μονωτικό υλικό υψηλής αντοχής	Κάθετη υποστήριξη ράβδου

2.5 Σειρά εξαρτημάτων διακοπτών

   Τα εξαρτήματα διακοπτών περιλαμβάνουν μεντεσέδες, κλειδαριές θυρών, ράγες οδηγών κ.λπ., που διασφαλίζουν τη δομική ακεραιότητα και τη λειτουργική ευκολία των διακοπτών.

2.5.1 Σειρά μεντεσέδων πόρτας

   Οι μεντεσέδες πόρτας χρησιμοποιούνται για τη σύνδεση και την περιστροφή των πάνελ θυρών διακοπτών:

•  Υλικό: Υψηλής ποιότητας χάλυβας
• Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέα ύψη πάνελ πόρτας: Διαφορετικά μοντέλα είναι κατάλληλα για πάνελ θυρών διαφορετικού ύψους
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σκηνές εφαρμογής
MLBK 300516R	Μεντεσές πόρτας 1	Τυπικά πάνελ πόρτας
MLBK 300517R	Μεντεσές πόρτας 2	Τυπικά πάνελ πόρτας
MLBK 300518R	Μεντεσές πόρτας 3	Τυπικά πάνελ πόρτας
MLBK 300519R	Μεντεσές πόρτας 4	Τυπικά πάνελ πόρτας
MLBK 300522R	Μεντεσές πόρτας	Τυπικά πάνελ πόρτας
MLBK 300523R	Μεντεσές πόρτας	Τυπικά πάνελ πόρτας
MLBK 300525R	Αριστερός μεντεσές πόρτας	Ψηλά πάνελ πόρτας (>1 m)
MLBK 300526R	Μεντεσέ δεξιά πόρτας	Ψηλά πάνελ πόρτας (>1 m)

2.5.2 Σειρά κλειδαριάς πόρτας

   Οι κλειδαριές θυρών χρησιμοποιούνται για την προστασία ασφαλείας των διακοπτών:

• Υλικό: Υψηλής ποιότητας χάλυβας
• Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέοι διακόπτες: Τυπικοί διακόπτες όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Χαρακτηριστικό
MS705 H3	Κλειδαριά πόρτας	Τυπική κλειδαριά πόρτας
MS735	Κλειδαριά πόρτας	Προηγμένη κλειδαριά πόρτας

2.5.3 Σειρά σιδηροδρομικών οδηγών

   Οι ράγες οδηγοί χρησιμοποιούνται για στήριξη και συρόμενα συρτάρια:

• Υλικό: Υψηλής ποιότητας χάλυβας
• Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
Hanl 200022p1g	MNS Left Guide Rail - 420mm	Αριστερή ράγα οδηγού
Hanl 200022p2g	MNS Right Guide Rail - 420mm	Δεξιά οδηγός

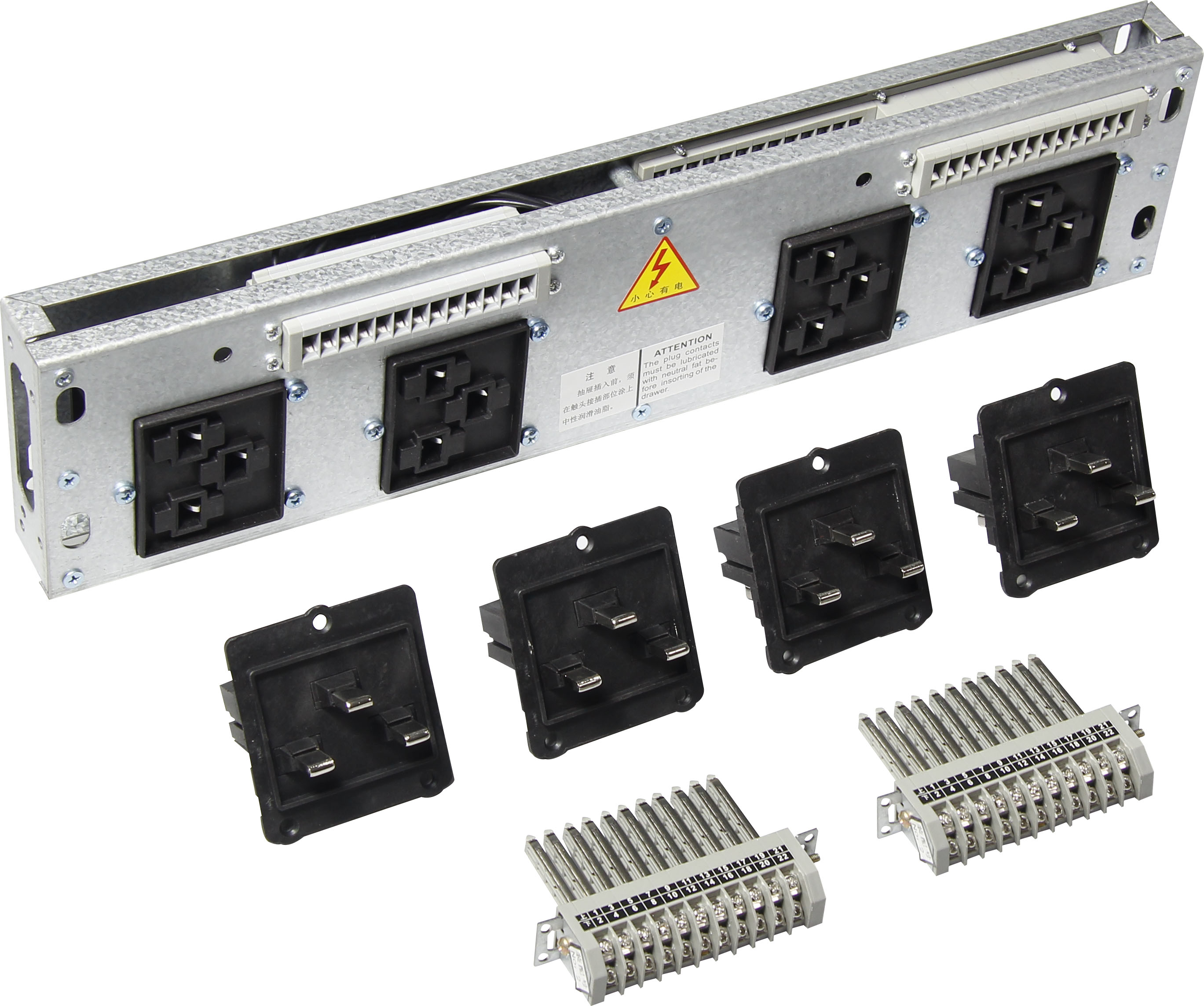

2.6 Σειρά προσαρμογέων διανομής ισχύος

   Οι προσαρμογείς διανομής ισχύος χρησιμοποιούνται για τη σύνδεση και τη διανομή κυκλωμάτων διακλάδωσης για τη βελτίωση της ευελιξίας και της δυνατότητας επέκτασης των διακοπτών.

2.6.1 Προσαρμογείς διανομής ισχύος κυκλώματος 1/4

   Οι προσαρμογείς διανομής ισχύος κυκλώματος 1/4 είναι κατάλληλοι για κυκλώματα διακλάδωσης χαμηλής χωρητικότητας:

•  Ονομαστικό ρεύμα: Καθορίζεται από την εφαρμογή
• Τρόπος σύνδεσης: Τύπος plug-in
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
175×549-B-1/4-55S	Προσαρμογέας διανομής ισχύος κυκλώματος 1/4	Υποκαταστήματα χαμηλής χωρητικότητας
175×549-B-1/4-55SC	Προσαρμογέας διανομής ισχύος κυκλώματος 1/4 (πλευρική καλωδίωση)	Κλαδιά χαμηλής χωρητικότητας (πλευρική καλωδίωση)

2.6.2 Προσαρμογείς διανομής ισχύος κυκλώματος 1/2

   Οι προσαρμογείς διανομής ισχύος κυκλώματος 1/2 είναι κατάλληλοι για κυκλώματα διακλάδωσης μέσης χωρητικότητας:

• Ονομαστικό ρεύμα: Καθορίζεται από την εφαρμογή
•  Τρόπος σύνδεσης: Τύπος plug-in
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
175×549-B-283-55S	Προσαρμογέας διανομής ισχύος 1/2 κυκλώματος	Υποκαταστήματα μεσαίας χωρητικότητας
175×549-B-283-55SC	Προσαρμογέας διανομής ισχύος 1/2 κυκλώματος μέσης χωρητικότητας (Πλάγια καλωδίωση)	κλαδιά (πλευρική καλωδίωση)

2.6.3 Αντάπτορες Μικτής Κατανομής Ισχύος

   Οι μικτές προσαρμογείς διανομής ισχύος επιτρέπουν σε κυκλώματα διακλάδωσης διαφορετικών προδιαγραφών να βρίσκονται στην ίδια μονάδα:

• Ονομαστικό ρεύμα: Καθορίζεται από την εφαρμογή
• Τρόπος σύνδεσης: Τύπος plug-in
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Χαρακτηριστικό
175×549-B - Μικτή - 55S	Αντάπτορας Μικτής Διανομής Ισχύος	Μικτή με πολλαπλές προδιαγραφές
175×549-B - Μικτή - 55SC	Μικτός προσαρμογέας διανομής ισχύος (πλευρική καλωδίωση)	Σε συνδυασμό με πολλαπλές προδιαγραφές (πλευρική καλωδίωση)

2.7 Σειρά μέτρησης και εμφάνισης

   Τα προϊόντα της σειράς μέτρησης και απεικόνισης χρησιμοποιούνται για την παρακολούθηση και την εμφάνιση των ηλεκτρικών παραμέτρων των διακοπτών.

2.7.1 Σειρά πίνακα μέτρησης

    Οι πίνακες μέτρησης χρησιμοποιούνται για την εγκατάσταση οργάνων μέτρησης και εξαρτημάτων ελέγχου:

• Υλικό: Υψηλής ποιότητας χάλυβας
• Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
CFBK-5	Πίνακας μέτρησης	Ύψος 0,75 U
CFBK-9	1/4 Πλαστική λωρίδα πάνελ	Μέτρηση μικρού μεγέθους
CFBK-10	1/4 Panel Strip	Μέτρηση μικρού μεγέθους
CFBK-9.1	1/4 Πλαστική λωρίδα πάνελ	Μέτρηση μικρού μεγέθους
CFBK-10.1	1/4 Μεταλλική λωρίδα πάνελ	Μέτρηση μικρού μεγέθους
CFBK-7	1/2 λωρίδα πλαστικού πάνελ	Μέτρηση μεσαίου μεγέθους
CFBK-8	1/2 Μεταλλική λωρίδα πάνελ	Μέτρηση μεσαίου μεγέθους
CFBK-7.1	1/2 λωρίδα πλαστικού πάνελ	Μέτρηση μεσαίου μεγέθους
CFBK-8.1	1/2 Μεταλλική λωρίδα πάνελ	Μέτρηση μεσαίου μεγέθους

2.8 Άλλα εξαρτήματα

   Εκτός από την παραπάνω κύρια σειρά, η Richge παρέχει επίσης μια ποικιλία άλλων αξεσουάρ για να καλύψει τις διαφορετικές ανάγκες των χρηστών.

2.8.1 Σειρά Rubber Fixator

    Τα ελαστικά εξαρτήματα στερέωσης χρησιμοποιούνται για τη στερέωση και την προστασία ηλεκτρικών εξαρτημάτων:

• Υλικό: Καουτσούκ υψηλής ποιότητας
• Εύρος αντίστασης θερμοκρασίας: -40℃ έως +85℃
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Σενάριο εφαρμογής
ZSQ-1	MD Rubber Fixator	Στερέωση εξαρτημάτων

2.8.2 Σειρά κάτω οδηγών σιδηροτροχιών αλουμινίου

   Οι κάτω οδηγοί από αλουμίνιο χρησιμοποιούνται για τη στήριξη και την καθοδήγηση των συρταριών:

• Υλικό: Κράμα αλουμινίου
• Επιφανειακή επεξεργασία: Ανοδίωση
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Μήκος
XDG2-1	Κάτω οδηγός ράγας αλουμινίου	375 χλστ

2.8.3 Σειρά άξονα

   Οι άξονες χρησιμοποιούνται για σύνδεση και μετάδοση:

•  Υλικό: Υψηλής ποιότητας χάλυβας
•  Επεξεργασία επιφάνειας: Αντιδιαβρωτική επεξεργασία
• Εφαρμοστέοι διακόπτες: Τυπικά ερμάρια όπως MNS, GCS, GCK, OKKEN, BLOKSET και 8PT

Μοντέλο	Περιγραφή	Μέγεθος
DXZ-3	SL - Άξονας οδηγός	8×8L=150

III. Οδηγός επιλογής προϊόντος

3.1 Επιλογή συνδέσμων κύριου κυκλώματος

   Οι ακόλουθοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή των βυσμάτων κύριου κυκλώματος:

• Ονομαστικό ρεύμα: Επιλέξτε το κατάλληλο ονομαστικό επίπεδο ρεύματος με βάση το μέγιστο ρεύμα λειτουργίας του κυκλώματος.
• Αριθμός πόλων: Επιλέξτε 3 ή 4 πόλους σύμφωνα με τις απαιτήσεις του συστήματος.
• Μέθοδος εγκατάστασης: Επιλέξτε την κατάλληλη μέθοδο εγκατάστασης με βάση τη δομή του συστήματος διανομής.
• Κατηγορία προστασίας: Επιλέξτε την κατάλληλη κατηγορία προστασίας σύμφωνα με το περιβάλλον εφαρμογής.

3.2 Επιλογή συνδετήρων βοηθητικού κυκλώματος

   Κατά την επιλογή βοηθητικών βυσμάτων κυκλώματος θα πρέπει να λαμβάνονται υπόψη οι ακόλουθοι παράγοντες:

•  Αριθμός επαφών: Επιλέξτε τον κατάλληλο αριθμό επαφών με βάση την πολυπλοκότητα του κυκλώματος ελέγχου.
• Ονομαστική τάση/ρεύμα: Επιλέξτε την κατάλληλη ονομαστική τιμή σύμφωνα με τις παραμέτρους του δευτερεύοντος κυκλώματος.
• Μέθοδος σύνδεσης: Επιλέξτε τύπο βύσματος ή τύπο πλευρικής καλωδίωσης με βάση τη θέση εγκατάστασης.
• Κατηγορία προστασίας: Επιλέξτε την κατάλληλη κατηγορία προστασίας σύμφωνα με το περιβάλλον εφαρμογής.

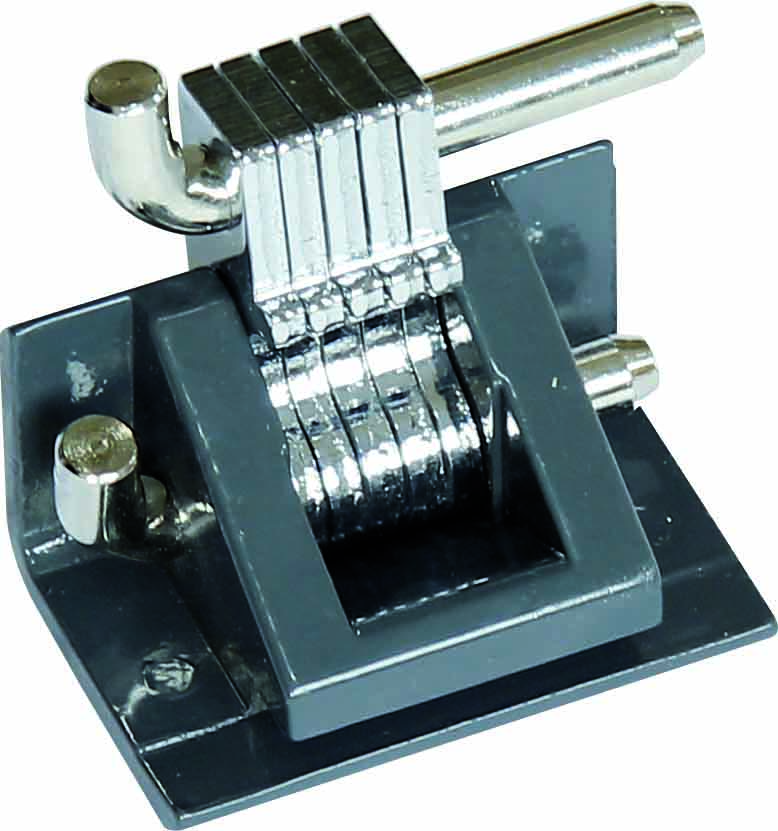

3.3 Επιλογή Λειτουργικών Μηχανισμών

   Κατά την επιλογή μηχανισμών λειτουργίας πρέπει να λαμβάνονται υπόψη οι ακόλουθοι παράγοντες:

•  Μέγεθος συρταριού: Επιλέξτε τον κατάλληλο μηχανισμό λειτουργίας με βάση το ύψος του συρταριού.
• Μέθοδος λειτουργίας: Επιλέξτε χειροκίνητη ή ηλεκτρική λειτουργία σύμφωνα με τις συνήθειες του χρήστη.
• Περιβαλλοντικές συνθήκες: Επιλέξτε την κατάλληλη κατηγορία προστασίας ανάλογα με το περιβάλλον εφαρμογής.

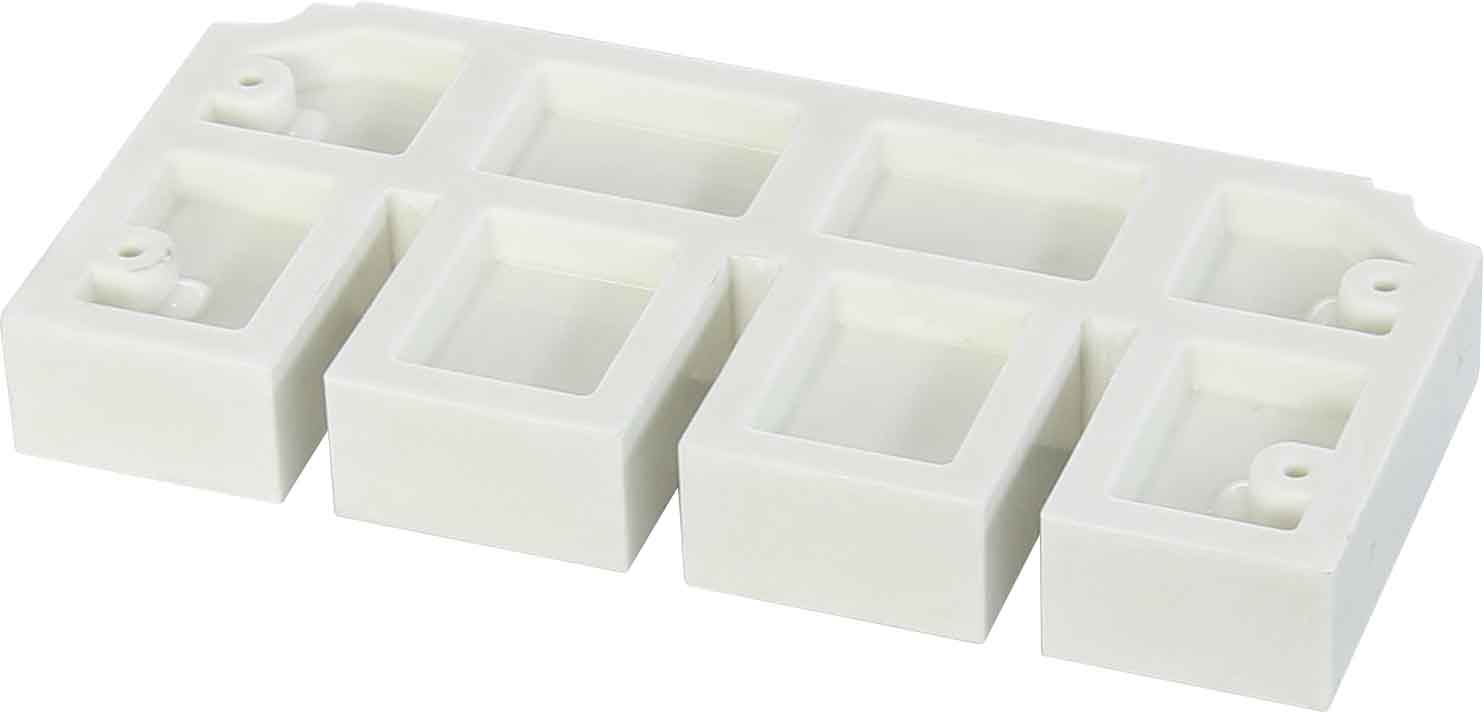

3.4 Επιλογή στηρίξεων Busbar

   Οι ακόλουθοι παράγοντες θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή των στηρίξεων διαύλου:

• Μέγεθος Busbar: Επιλέξτε την κατάλληλη υποστήριξη βάσει των προδιαγραφών του Busbar.
• Μέθοδος εγκατάστασης: Επιλέξτε την κατάλληλη μέθοδο εγκατάστασης με βάση τη δομή του συστήματος διανομής.
• Ονομαστική τάση: Επιλέξτε το κατάλληλο επίπεδο ονομαστικής τάσης σύμφωνα με την τάση του συστήματος.

IV. Τεχνικά Πρότυπα και Πιστοποιήσεις

   Τα εξαρτήματα διακοπτών χαμηλής τάσης της Richge συμμορφώνονται αυστηρά με τα ακόλουθα πρότυπα και προδιαγραφές:

• GB/T 7251.1-2013 Διακόπτης χαμηλής τάσης και εξοπλισμός ελέγχου - Μέρος 1: Συγκροτήματα που έχουν δοκιμαστεί και μερικώς δοκιμαστεί με τύπο
•  GB/T 7251.5-2011 Διακόπτης χαμηλής τάσης και εξοπλισμός ελέγχου - Μέρος 5: Ειδικές απαιτήσεις για συγκροτήματα για διανομή ισχύος σε δημόσια δίκτυα
• IEC 61439-1 Διακόπτης χαμηλής τάσης και εξοπλισμός ελέγχου - Μέρος 1: Γενικοί κανόνες
• IEC 61439-2 Χαμηλής τάσης Διακόπτης και Συσκευές Ελέγχου - Μέρος 2: Συγκροτήματα Διακόπτη και Συσκευές Ελέγχου
• Άλλα σχετικά βιομηχανικά πρότυπα και προδιαγραφές

V. Πλεονεκτήματα προϊόντος και σενάρια εφαρμογής

5.1 Πλεονεκτήματα προϊόντος

   Τα εξαρτήματα διακοπτών χαμηλής τάσης της Richge έχουν τα ακόλουθα πλεονεκτήματα:

• Υψηλή ποιότητα: Υιοθέτηση υλικών υψηλής ποιότητας και προηγμένων διαδικασιών κατασκευής για την εξασφάλιση αξιόπιστης ποιότητας προϊόντων.
• Αρθρωτός σχεδιασμός: Διευκολύνει την εγκατάσταση, τη συντήρηση και την αναβάθμιση και μειώνει το κόστος του συστήματος.
• Ισχυρή συμβατότητα: Συμβατό με διακόπτες χαμηλής τάσης πολλαπλών εμπορικών σημάτων για βελτίωση της ευελιξίας του συστήματος.
•  Καινοτόμος σχεδιασμός: Συνεχής κυκλοφορία νέων προϊόντων και λύσεων για την κάλυψη των απαιτήσεων της αγοράς.
• Ολοκληρωμένη γκάμα προϊόντων: Περισσότεροι από 1.000 τύποι προϊόντων που καλύπτουν διάφορα σενάρια εφαρμογής.

5.2 Σενάρια εφαρμογής

   Τα εξαρτήματα διακοπτών χαμηλής τάσης της Richge χρησιμοποιούνται ευρέως στους ακόλουθους τομείς:

• Συστήματα ηλεκτρικής ενέργειας: Υποσταθμοί, σταθμοί διανομής, σταθμοί μεταγωγής κ.λπ.
• Βιομηχανικός αυτοματισμός: Συστήματα ελέγχου εργοστασιακών αυτοματισμών, εξοπλισμός γραμμής παραγωγής κ.λπ.
• Ηλεκτρολογία κτιρίων: Εμπορικά κτίρια, κτίρια κατοικιών, δημόσιες εγκαταστάσεις κ.λπ.
• Υποδομές: Συγκοινωνιακοί κόμβοι, εγκαταστάσεις εξοικονόμησης νερού, δημοτική μηχανική κ.λπ.
•  Ειδικά περιβάλλοντα: ορυχεία, κοιτάσματα πετρελαίου, χημική βιομηχανία, θαλάσσια περιβάλλοντα κ.λπ.

VI. Τρόποι απόκτησης εγχειριδίων προϊόντων

   Για να αποκτήσετε τα λεπτομερή εγχειρίδια προϊόντος των εξαρτημάτων διακοπτών χαμηλής τάσης της Richge, μπορείτε να χρησιμοποιήσετε τις ακόλουθες μεθόδους:

• Επισκεφθείτε τον επίσημο ιστότοπο της εταιρείας: Συνδεθείτε στον επίσημο ιστότοπο της Richge (https://www.richgeswitchgear.com/), και βρείτε τα σχετικά εγχειρίδια προϊόντος στην ενότητα τεχνικής υποστήριξης ή κέντρου λήψης.
• Επικοινωνήστε με το τμήμα πωλήσεων: Επικοινωνήστε με το τμήμα πωλήσεων μέσω των στοιχείων επικοινωνίας που παρέχονται στον επίσημο ιστότοπο για να λάβετε τα εγχειρίδια του προϊόντος.
• Αποστολή email: Στείλτε ένα email στη διεύθυνση sales@switchgearcn.net, προσδιορίζοντας το όνομα και το μοντέλο του απαιτούμενου εγχειριδίου προϊόντος.
• Διαδικτυακή διαβούλευση: Χρησιμοποιήστε τη λειτουργία ηλεκτρονικής συμβουλευτικής στον επίσημο ιστότοπο για να υποβάλετε αίτηση για τα εγχειρίδια προϊόντος.

VII. Περίληψη

    Ως επαγγελματίας κατασκευαστής εξαρτημάτων διακοπτών χαμηλής τάσης, η Richge παρέχει μια ολοκληρωμένη γκάμα προϊόντων, που καλύπτει συνδέσμους κύριου κυκλώματος, βύσματα βοηθητικού κυκλώματος, μηχανισμούς λειτουργίας, στηρίγματα διαύλου, προσαρμογείς διανομής ρεύματος, σειρές μέτρησης και οθόνης και άλλες σειρές, με περισσότερους από 1.000 τύπους προϊόντων. Αυτά τα προϊόντα έχουν τα πλεονεκτήματα της υψηλής ποιότητας, του αρθρωτού σχεδιασμού και της ισχυρής συμβατότητας και χρησιμοποιούνται ευρέως σε συστήματα ισχύος, βιομηχανικούς αυτοματισμούς, ηλεκτρολογία κτιρίων και άλλους τομείς.

   Η επιλογή των εξαρτημάτων διακοπτών χαμηλής τάσης της Richge όχι μόνο εξασφαλίζει πρόσβαση σε προϊόντα υψηλής ποιότητας, αλλά παρέχει επίσης επαγγελματική τεχνική υποστήριξη και ολοκληρωμένες υπηρεσίες μετά την πώληση, προσφέροντας αξιόπιστη προστασία για το ηλεκτρικό σας σύστημα.

   Για περισσότερες πληροφορίες προϊόντος, επισκεφτείτε τον επίσημο ιστότοπο της Richge ή επικοινωνήστε με την ομάδα πωλήσεών μας.

VIII.PDF

/upload/7773/file/20251021/-------------------------574987.pdf
