Εξαρτήματα ώθησης πολλαπλών θυρών KQ2U / KQ2UD σειράς Y-Type

Εξαρτήματα ώθησης πολλαπλών θυρών SOLH KQ2U / KQ2UD Series Y-Type | Πνευματικός σύνδεσμος πολλαπλής

Μάρκα: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ισοδύναμο Y Πολυπρίζα Εφαρμογή με ένα άγγιγμα

1. Επισκόπηση προϊόντος

     Το KQ2U είναι διαχωριστής push-in τύπου Y 1-σε 2-έξω. Το KQ2UD είναι πολλαπλή ώθησης τύπου Y 1 σε 4 έξω. Και τα δύο ανήκουν στη σειρά πνευματικών εξαρτημάτων με ένα άγγιγμα SOLH KQ2. Κατασκευασμένο με σώμα PBT και επινικελωμένο ορείχαλκο αρσενικό νήμα. Απευθείας σύνδεση και αναπαραγωγή για σωλήνες αέρα PU, δεν απαιτείται ταινία PTFE. Σχεδιασμένο για διάσπαση κυκλώματος αέρα 1-προς-2 / 1-προς-4, πλήρως εναλλάξιμα με SMC KQ2U / KQ2UD. Χρησιμοποιείται ευρέως στον εξοπλισμό αυτοματισμού, στις βεντούζες κενού και στον πνευματικό ενεργοποιητή διανομής αέρα.

     KQ2U: 1 είσοδος, 2 έξοδοι (σχήμα Υ 1 έως 2 χωρισμένο)
     KQ2UD: 1 είσοδος, 4 έξοδοι (σχήμα Υ 1 έως 4 χωρισμένο)

2. Κανόνες ονομασίας μοντέλου

2,1 KQ2U (διαχωριστής Y 1 σε 2 εξόδου)

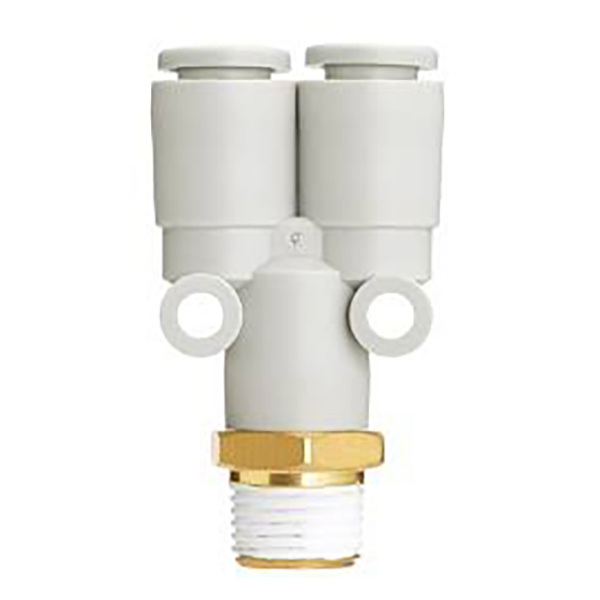

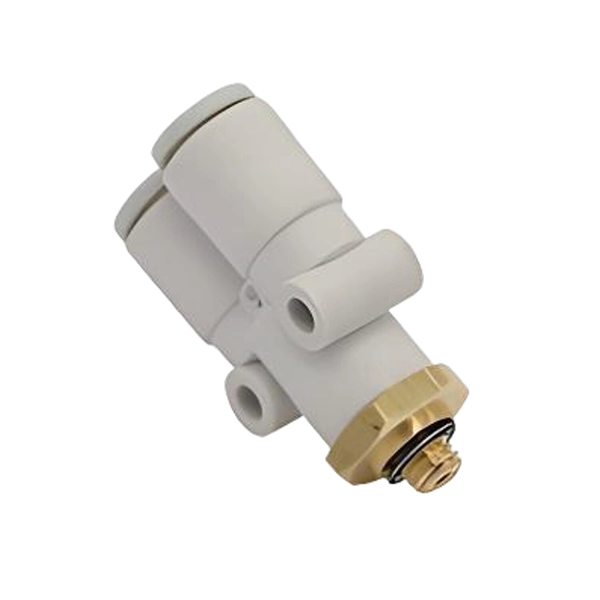

  1. Έκδοση αρσενικού νήματος KQ2Uxx-xxS Παράδειγμα: KQ2U06-02S
     KQ2U: Εξάρτημα τύπου Y 1-σε 2-out
     06: Tube OD θυρών εξόδου Φ6mm
     02S: Αρσενικό κωνικό νήμα R1/4 (S = R κωνικό αρσενικό νήμα)
     Κωδικός νήματος: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

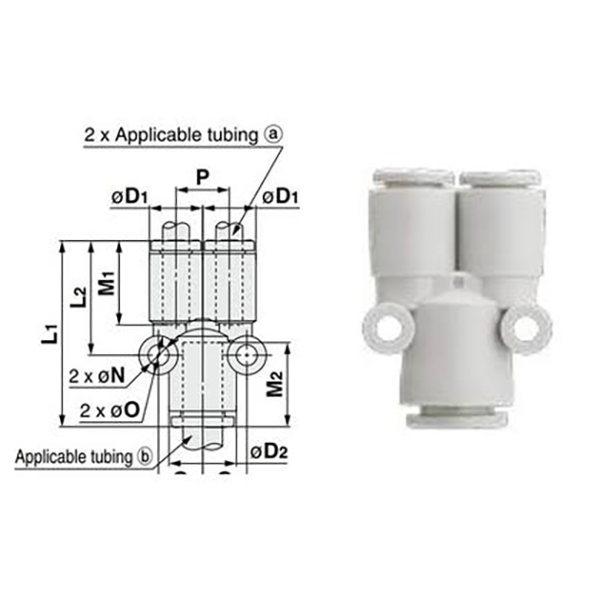

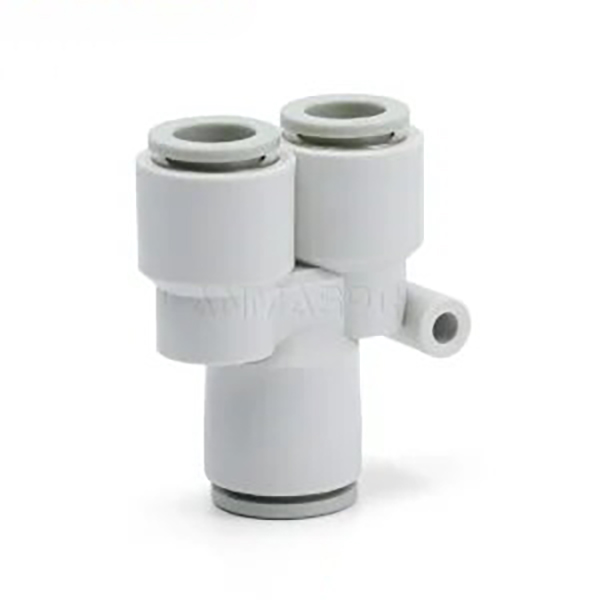

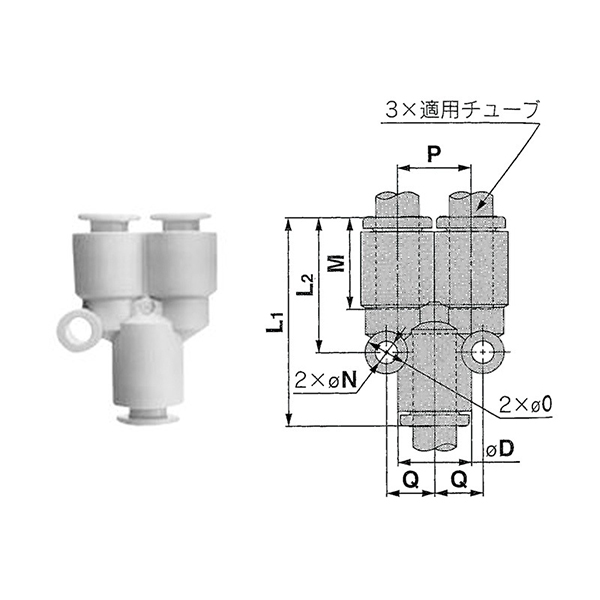

  2. Ευθύγραμμο σωλήνα ίσης διαμέτρου έκδοση KQ2Uxx-00 Παράδειγμα: KQ2U08-00
     Η είσοδος και οι δύο έξοδοι μοιράζονται τον ίδιο σωλήνα OD, όλα Φ8mm

  3.Κρατική σμίκρυνση έκδοση KQ2Uxx-yy Παράδειγμα: KQ2U04-06
     Δύο πρίζες Φ4; κύρια είσοδος Φ6, διαχωρισμός μειώνοντας διαφορετική διάμετρο

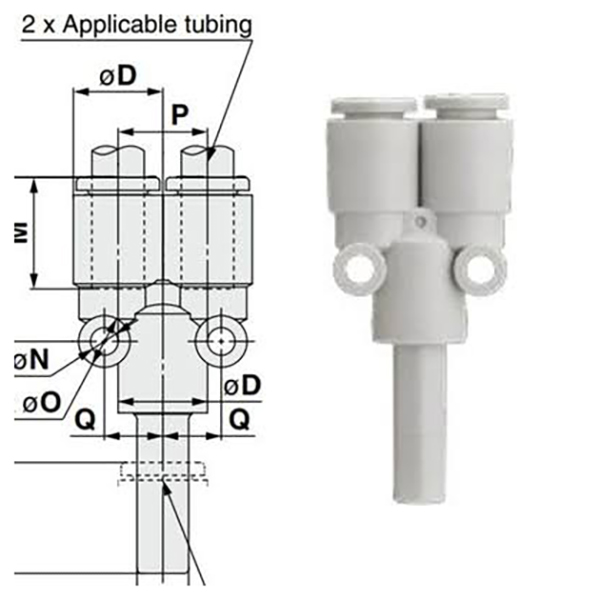

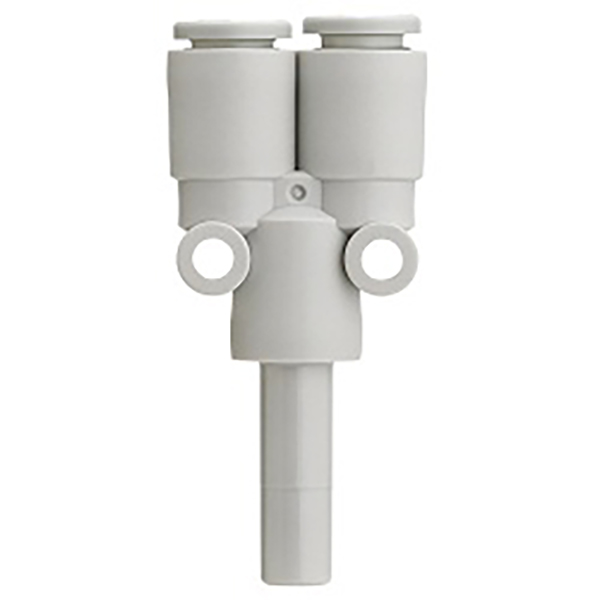

 4. Αγκαθωτό βύσμα έκδοση KQ2Uxx-99
     Πλαστικό άκαμπτο στέλεχος βύσματος στο κάτω μέρος, εισάγεται στη θηλυκή θύρα ώθησης για διαχωρισμό 1 σε 2 έξω

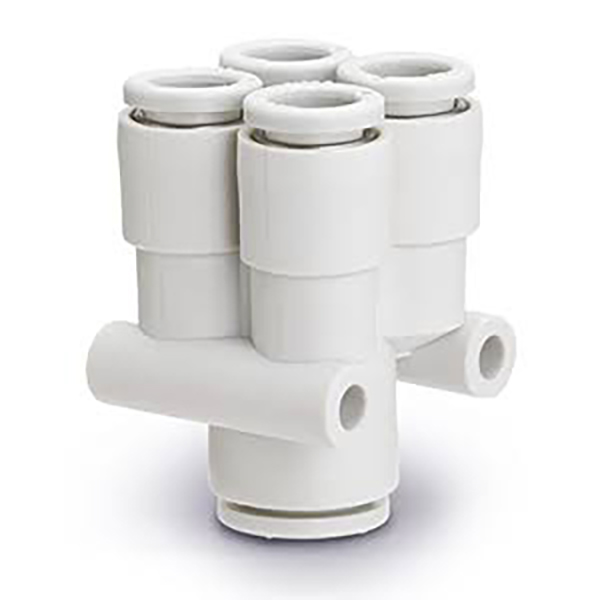

2,2 KQ2UD (πολλαπλή Υ 1 σε 4 εξόδου)

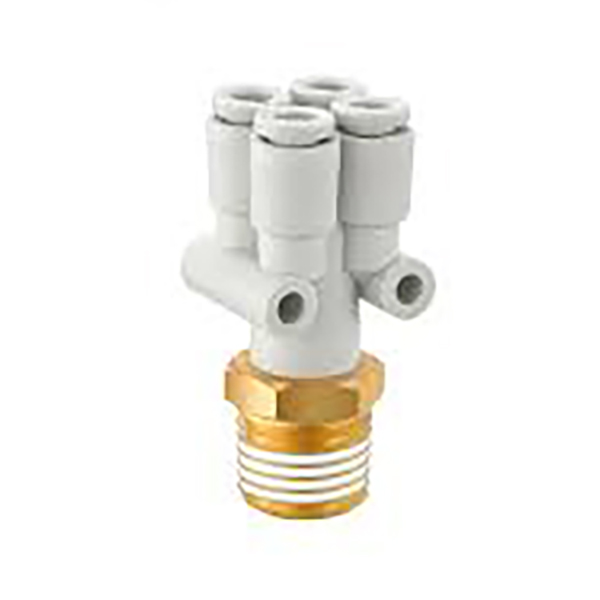

  1. Έκδοση αρσενικού νήματος KQ2UDxx-xxS Παράδειγμα: KQ2UD08-03S
     Είσοδος αρσενικού σπειρώματος R38, τέσσερις εξόδους για σωλήνωση Φ8

  2. Έκδοση σωλήνα μείωσης KQ2UDxx-yy Παράδειγμα: KQ2UD04-06
     Τέσσερις έξοδοι Φ4, κύρια είσοδος Φ6, μειωτική διανομή πολλαπλών θυρών

3. Συνοπτικός Πίνακας Προδιαγραφών

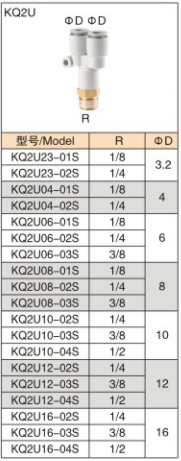

3,1 KQ2U (διαχωριστής Y 1 σε 2 εξόδου)

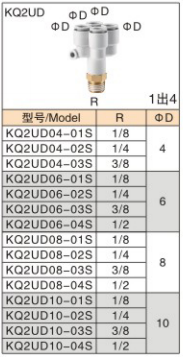

3,2 KQ2UD (πολλαπλή Υ 1 σε 4 εξόδου)

4. Γενικές Τεχνικές Προδιαγραφές

5. Χαρακτηριστικά προϊόντος

     • Συναρμολόγηση γρήγορης ώθησης: Εισαγωγή σωλήνων για άμεση σφράγιση. Πιέστε το λευκό κολάρο απελευθέρωσης για να αφαιρέσετε το σωλήνα, βελτιώστε σημαντικά την αποτελεσματικότητα της συναρμολόγησης.

     • Διανομή αέρα πολλαπλών διαδρομών: KQ2U για διαχωρισμό 1-προς-2, KQ2UD για διαχωρισμό 1-προς-4. Κεντρική διανομή πηγών αέρα για απλοποίηση της δρομολόγησης αέρα.

     • Διαθέσιμη επιλογή μείωσης: Εκδόσεις ίσης και μειωμένης διαμέτρου για σύνδεση διαφορετικών μεγεθών σωλήνων.

     • Αξιόπιστη στεγανοποίηση νήματος: Αρσενικό νήμα από επινικελωμένο ορείχαλκο με υψηλή αντοχή στη διάβρωση και μηχανική αντοχή.

     • Συμπαγές μέγεθος: Μικρό αποτύπωμα για περιορισμένο χώρο τοποθέτησης, που χρησιμοποιείται ευρέως σε χειριστές, σέγα και μονάδες βεντούζας.

6. Τυπικές εφαρμογές

     • Διάσπαση συστοιχίας κυπέλλων κενού (πολλαπλές βεντούζες μοιράζονται μία πηγή κενού)

     • Πολυκύλινδρος παροχή αέρα για φωτιστικά αυτοματισμού

     • Πνευματικά κυκλώματα για μηχανήματα συσκευασίας, εξοπλισμός 3C & μηχανές χύτευσης με έγχυση

     • Διάσπαση γραμμής αέρα για πνευματική επιθεώρηση και δοκιμές

7. Σημειώσεις εγκατάστασης

     • Κόψτε τη σωλήνωση κάθετα χωρίς γρέζια. γρέζια μπορεί να γρατσουνίσουν τον στεγανοποιητικό δακτύλιο και να προκαλέσουν διαρροή αέρα.

     • Σπρώξτε τη σωλήνωση πλήρως προς τα κάτω και επιβεβαιώστε την ασφαλή απελευθέρωση της σωλήνωσης του γιακά.

     • Όχι για νερό, λάδι ή ισχυρά διαβρωτικά υγρά. Μόνο για σέρβις πεπιεσμένου αέρα και κενού.

     • Αποφύγετε την επαναλαμβανόμενη κάμψη στη ρίζα της άρθρωσης για να αποφύγετε το ράγισμα του πλαστικού.
