Σειρά KQ2N ίσια τοποθέτηση ώθησης

Τα ευθεία εξαρτήματα ώθησης τύπου στελέχους KQ2N είναι πνευματικοί σύνδεσμοι με ένα άγγιγμα που έχουν σχεδιαστεί ως ανταλλακτικά για τη σειρά SMC KQ2N. Διαθέτοντας αρσενικό νήμα, στέλεχος ίσης διαμέτρου και παραλλαγές με μειωτικό στέλεχος, αυτά τα εξαρτήματα υποστηρίζουν γρήγορη συναρμολόγηση σωλήνων χωρίς εργαλεία για σωλήνες PU και PA. Κατάλληλο για αγωγούς πεπιεσμένου αέρα και κενού σε εφαρμογές αυτοματισμού, ρομποτικού χειρισμού και πνευματικών εξαρτημάτων. Σώμα PBT σε συνδυασμό με επινικελωμένα νήματα ορείχαλκου παρέχει σταθερή σφράγιση σε θερμοκρασία εργασίας 0℃~60℃.

Αποστολή Ερώτησης

περιγραφή προϊόντος

SOLH KQ2N Σειρά ίσια τοποθέτηση ώθησης | Πνευματικός ευθύς σύνδεσμος τύπου στελέχους

Μάρκα: SOLH by Richge Technology | SMC KQ2N Ισοδύναμο στέλεχος ευθεία τοποθέτηση με ένα άγγιγμα

1. Επισκόπηση προϊόντος

Το KQ2N είναι ένα ευθύ πνευματικό εξάρτημα στυλ στελέχους. Το ένα άκρο είναι αρσενικό νήμα ή στέλεχος, το άλλο άκρο δέχεται σωλήνα αέρα PU/PA. Είναι μια άμεση αντικατάσταση των εξαρτημάτων με ένα άγγιγμα της σειράς SMC KQ2N. Χρησιμοποιείται ευρέως σε πνευματικά κυκλώματα και αγωγούς κενού. Εγκατάσταση χωρίς εργαλεία, απλώς πιέστε το κολάρο απελευθέρωσης για να εισαγάγετε ή να αφαιρέσετε γρήγορα τη σωλήνωση.

Τέσσερις διαθέσιμοι δομικοί τύποι:

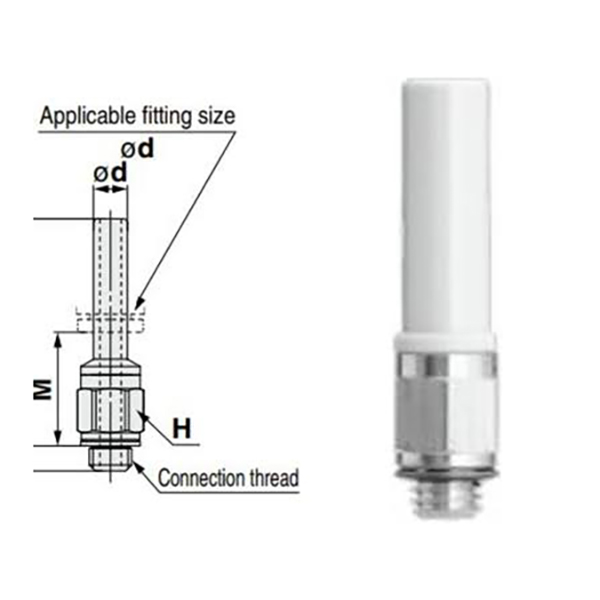

Τύπος στελέχους αρσενικού νήματος (νήμα M: M5)

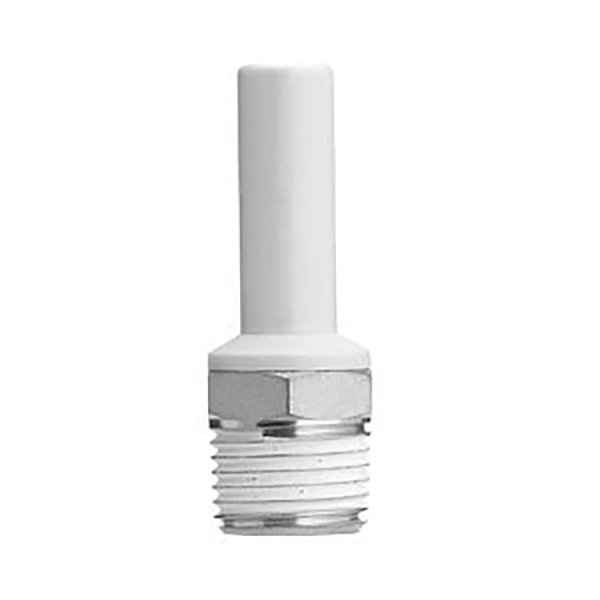

Τύπος στελέχους αρσενικού νήματος (Imperial taper R νήμα: 1/8,1/4,3/8)

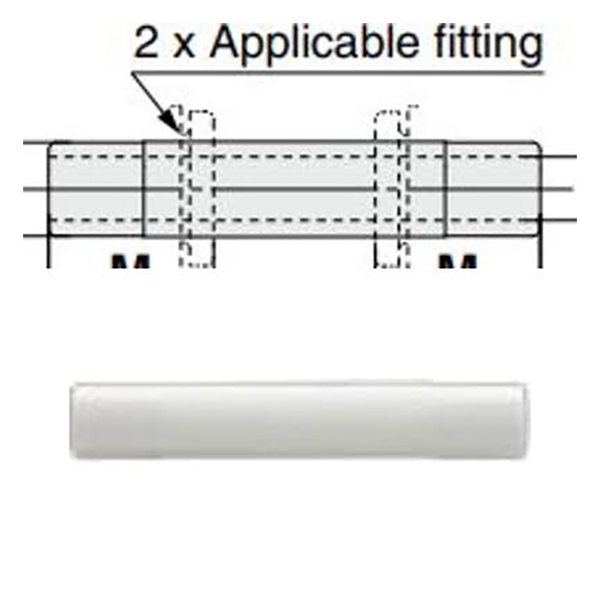

• Στέλεχος ίσης διαμέτρου ίσιο (-99 επίθημα): και τα δύο άκρα με το ίδιο στέλεχος OD

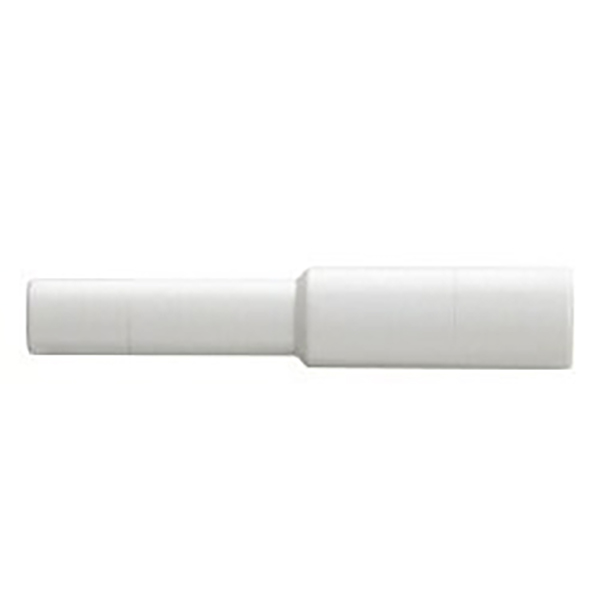

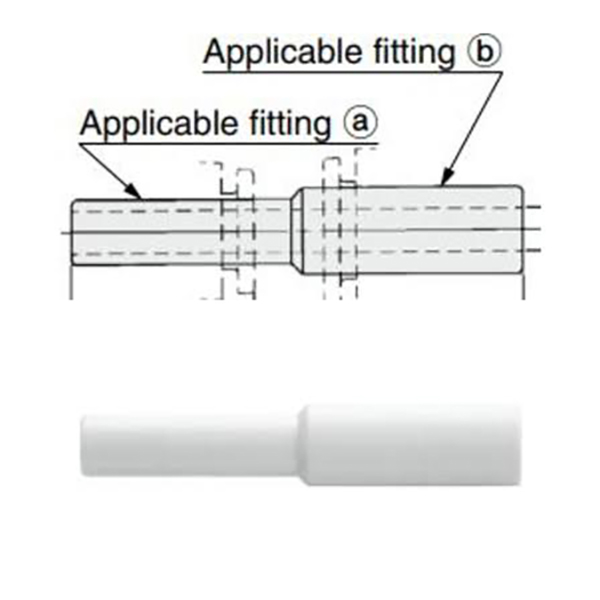

• Μειωμένη ευθεία προσαρμογή στελέχους: δύο στελέχη με διαφορετικές εξωτερικές διαμέτρους για μετάβαση μεγέθους

2. Επεξήγηση κωδικού μοντέλου

Παράδειγμα: KQ2N04-Μ5

• KQ2N: Κωδικός σειράς, ευθεία τοποθέτηση τύπου στελέχους

• 04: Εξωτερική διάμετρος σωλήνα Φ4mm στην πλευρά ώθησης

• Μ5 / 01S / 02S: Προδιαγραφή αρσενικού νήματος

• -99: Ευθεία εφαρμογή στελέχους ίσης διαμέτρου

• 04-06: Μειωτική προσαρμογή στελέχους, ①Φ4 → ②Φ6

Τμήμα κώδικα	Περιγραφή
KQ2N	Κωδικός σειράς: ίσιο εξάρτημα ώθησης τύπου στελέχους
04/06/08/10/12/16	Εξωτερική διάμετρος σωλήνα ΦD (mm)
Μ5	Μετρικό αρσενικό νήμα M5×0,8
01S/02S/03S	Κωνικό νήμα Imperial R: R1/8, R1/4, R3/8
-99	Στέλεχος ίσης διαμέτρου ευθεία προσαρμογή, και τα δύο άκρα ίδια OD
Διψήφιο π.χ.04-06	Μειωτική προσαρμογή στελέχους: ① είσοδος OD, ② έξοδος OD

3. Βασικές Τεχνικές Προδιαγραφές

Είδος	Παράμετρος
Εφαρμόσιμος σωλήνας	Σωλήνας πολυουρεθάνης PU, σωλήνας νάιλον PA
Πίεση λειτουργίας	0~1,0MPa, συμβατό με κύκλωμα αρνητικής πίεσης κενού
Θερμοκρασία λειτουργίας	0℃ ~ +60℃
Υλικό σώματος	Πλαστικό σώμα; Επινικελωμένο μέρος από ορείχαλκο με σπείρωμα, ανθεκτικό στη διάβρωση
Απόδοση Σφράγισης	Εξαιρετική στεγανοποίηση νήματος
Μέθοδος Σύνδεσης	Push-in? κολάρο απελευθέρωσης για αποσύνδεση του σωλήνα

4. Πλήρης λίστα μοντέλων

Έκδοση αρσενικού νήματος 4.1 Metric M

Μοντέλο	Νήμα	Σωλήνας ΦΔ
KQ2N04-Μ5	Μ5×0,8	Φ4
KQ2N06-Μ5	Μ5×0,8	Φ6

4.2 Έκδοση αρσενικού νήματος Imperial R Taper

Μοντέλο	Νήμα R	Σωλήνας ΦΔ
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

4.3 Ευθύγραμμο στέλεχος ίσης διαμέτρου (-99 σειρά)

Μοντέλο	ΦΔ
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

4.4 Μείωση ίσιας προσαρμογής στελέχους

Μοντέλο	① στέλεχος OD	② Στέλεχος OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Βασικά χαρακτηριστικά

Πλαστικό σώμα με επινικελωμένο ορειχάλκινο νήμα για αντοχή στη διάβρωση και αξιόπιστη στεγανοποίηση του νήματος

• Συμβατό με σωλήνα αέρα πολυουρεθάνης PU και σωλήνα νάιλον PA

Ονομαστική πίεση εργασίας 0~1,0MPa, κατάλληλη για κυκλώματα αρνητικής πίεσης κενού

• Εύρος θερμοκρασίας λειτουργίας: 0℃ ~ +60℃

• Απλή συναρμολόγηση: κρατήστε το άκρο του σωλήνα ομαλό και τοποθετήστε το απευθείας. πιέστε το μπροστινό κολάρο απελευθέρωσης για να τραβήξετε έξω τη σωλήνωση για αποσυναρμολόγηση

6. Σενάρια Εφαρμογής

Μηχανήματα αυτοματισμού, ρομποτικοί βραχίονες, συστήματα προσρόφησης κενού, πνευματικά εξαρτήματα, σωληνώσεις αεροσυμπιεστών. Άμεση αντικατάσταση για εισαγόμενα εξαρτήματα της σειράς SMC KQ2N.
