Εξάρτημα Push-in της σειράς KQ2E Bukhead Union

SOLH KQ2E Σειρά Bukhead Union Push-in Εξάρτημα | Πνευματικός σύνδεσμος τοποθέτησης πίνακα

Μάρκα: SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union Πνευματικό Εφαρμογή με ένα άγγιγμα

1. Επισκόπηση προϊόντος

     Το KQ2E είναι το εξάρτημα στερέωσης διαφράγματος στη σειρά εξαρτημάτων SOLH KQ2 με ένα άγγιγμα, πλήρως εναλλάξιμα με το SMC KQ2E. Ονομάζεται κοινώς τοποθέτηση διαφράγματος πάνελ, είναι το τυπικό εξάρτημα για τη διείσδυση πνευματικής γραμμής μέσω πάνελ εξοπλισμού και χωρισμάτων. Συνδέει εσωτερικά και εξωτερικά κυκλώματα αέρα, υποστηρίζει την τοποθέτηση σε πάνελ βαλβίδων και κυλίνδρων, που χρησιμοποιείται ευρέως σε ερμάρια ελέγχου, περιβλήματα αυτοματισμού και χωρίσματα καθαρού δωματίου.

2. Κανόνες ονομασίας μοντέλου

Παραδείγματα ανάλυσης μοντέλων:

  Τυπικό διάφραγμα διπλού σωλήνα: KQ2E06-00A
     KQ2: Εξάρτημα push-in 2ης γενιάς σειράς KQ2 (λευκό σώμα)
     E: Bukhead Union, πάνελ μέσω δομής
     06: Εξωτερική διάμετρος σωλήνα φ6mm, και τα δύο άκρα ίδιο μέγεθος push-in
     00: Διπλές θύρες push-in (διάφραγμα σωλήνα σε σωλήνα)
     Α: Σφράγιση NBR, τύπος φλάντζας για επαναλαμβανόμενη συναρμολόγηση & αποσυναρμολόγηση

  Συμπαγές μικρό διάφραγμα: KQ2E04-00J
     Επίθημα J: Μικρογραφημένη συμπαγής έκδοση, μικρότερη διάσταση για λεπτά πάνελ & μικροσκοπικό εξοπλισμό

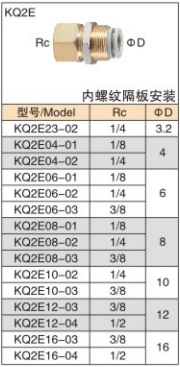

  Θηλυκό νήμα σε διάφραγμα σωλήνα: KQ2E06-02A
     02: Θηλυκό κωνικό σπείρωμα σωλήνα Rc14

  Πλήρης σημασία: φ6 θύρα push-in ↔ Θηλυκή υποδοχή σπειρώματος Rc1/4

3. Τρεις δομικοί τύποι

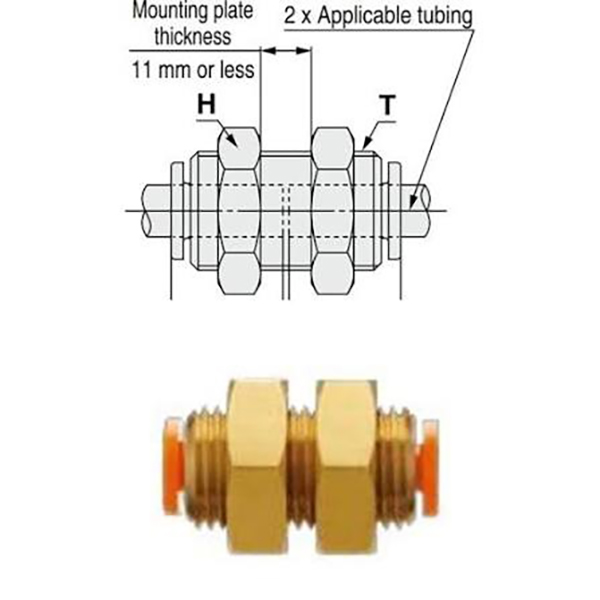

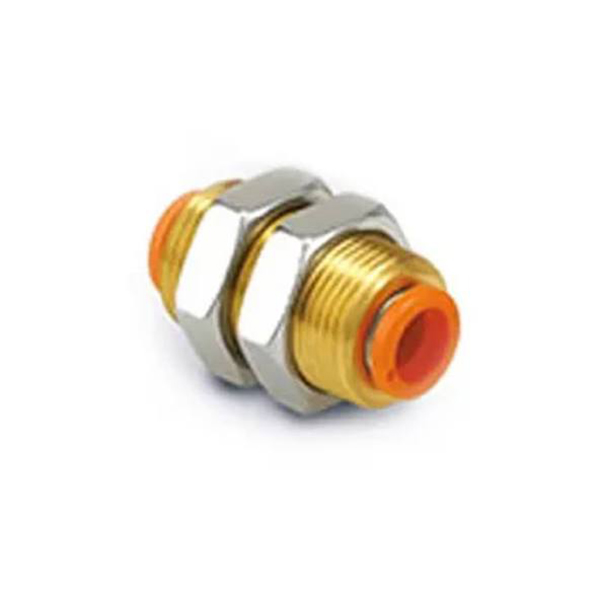

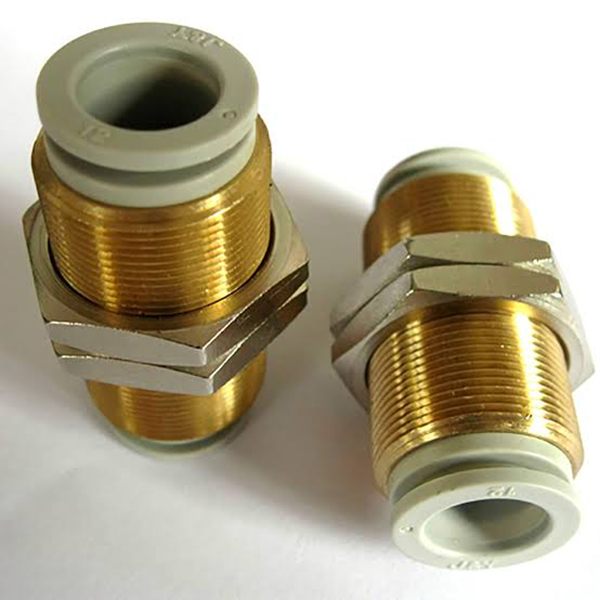

3.1 Standard Dual-Tube Bulkhead Union (KQ2EXX-00)

  Χαρακτηριστικά δομής:

     • Και τα δύο άκρα θύρες push-in ίσης διαμέτρου. Μεσαίο τμήμα με επινικελωμένο ορειχάλκινο νήμα + παξιμάδι ασφάλισης, στερεωμένο μετά το πέρας του πάνελ

     • Ευθύ κανάλι ροής χωρίς μείωση διαμέτρου ή αλλαγή κατεύθυνσης, ελάχιστη πτώση πίεσης

     • Οι σωλήνες αέρα και στις δύο πλευρές του πίνακα μπορούν να συνδεθούν απευθείας χωρίς επιπλέον προσαρμογείς μετά την εγκατάσταση

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  Χαρακτηριστικά δομής:

     • Μικροσκοπικός σχεδιασμός βελτιστοποιημένος για μικρο εξοπλισμό και λεπτά πάνελ, μικρότερο συνολικό μήκος και μικρότερη διάμετρος νήματος σε σύγκριση με την τυπική έκδοση

     • Κατάλληλο για λεπτό πάνελ και στενό χώρο εγκατάστασης, πυκνά σενάρια καλωδίωσης

     • Ίδιες παράμετροι απόδοσης με το τυπικό μοντέλο, μόνο μειωμένο φυσικό μέγεθος

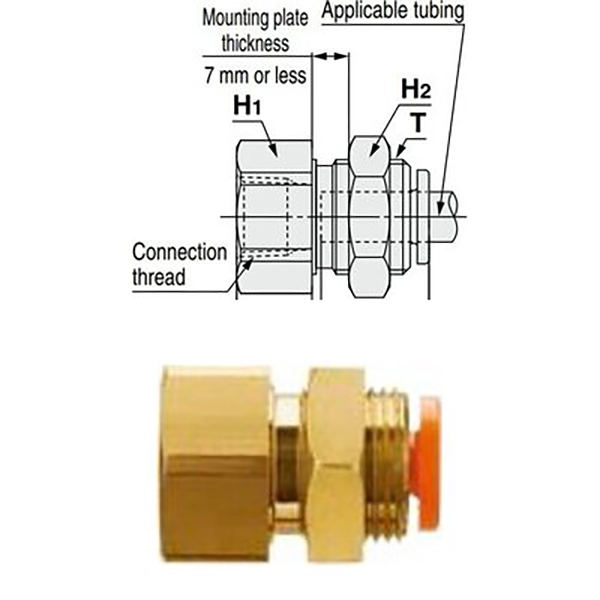

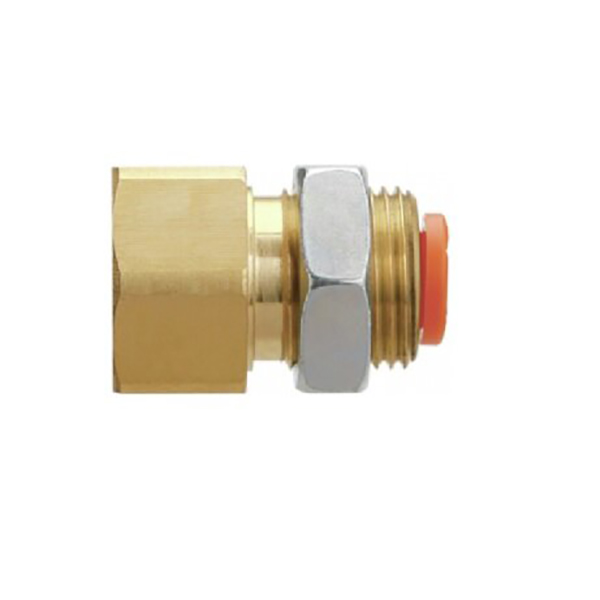

3.3 Θηλυκό νήμα σε σωλήνα διαφράγματος (KQ2EXX-YY)

  Χαρακτηριστικά δομής:

     • Το ένα άκρο Rc θηλυκό σπείρωμα (σύνδεση ηλεκτρομαγνητικής βαλβίδας, κύλινδρος, νησίδα βαλβίδας μέσα στο πλαίσιο), το άλλο άκρο θύρα ώθησης για εξωτερική σωλήνωση

     • Έρχεται με τμήμα με σπείρωμα και παξιμάδι ασφάλισης για διείσδυση και στερέωση πάνελ. Πραγματοποιήστε εγκατάσταση: εσωτερική βαλβίδα με σπείρωμα + εξωτερικός σωλήνας αέρα

     • Η θύρα σπειρώματος συνδυάζει απευθείας τις τυπικές βαλβίδες με σπείρωμα. μόνο θύρα ώθησης εκτεθειμένη στο εξωτερικό πάνελ για καθαρή καλωδίωση και αποφυγή κακής λειτουργίας

4. Γενικές Τεχνικές Προδιαγραφές (Ολόκληρη Σειρά)

5. Οδηγίες Επιλογής & Εγκατάστασης

  Οδηγός επιλογής

     • Σωλήνας αέρα μέσω του πίνακα ελέγχου / πίνακα εξοπλισμού, σωλήνωση και στις δύο πλευρές → KQ2EXX-00

     • Ηλεκτρομαγνητική βαλβίδα / κύλινδρος τοποθετημένη στο εσωτερικό πάνελ, σωλήνας έξω → KQ2EXX-YY

     • Μικροσκοπικός εξοπλισμός / λεπτό πάνελ, περιορισμένος περιορισμένος χώρος → KQ2EXX-00J

  Σημειώσεις εγκατάστασης

  1. Σύσταση μεγέθους οπής πάνελ:
     •Σωλήνας Φ4Φ6: Συνιστώμενη διάμετρος οπής Φ15mm
     •Σωλήνας Φ8Φ10: Συνιστώμενη διάμετρος οπής Φ20mm
     •Σωλήνας Φ12Φ16: Συνιστώμενη διάμετρος οπής Φ24mm

  2. Όριο πάχους πάνελ: Τυπική έκδοση ≤7mm. compact J έκδοση ≤5mm

  3. Προετοιμασία σωλήνα: Κόψτε τη σωλήνωση επίπεδη και χωρίς γρέζια. Εισαγάγετε πλήρως μέχρι να ακουστεί ένα κλικ για να αποτρέψετε τη διαρροή.

  4. Στερέωση παξιμαδιών: Ασφαλίστε σφίγγοντας το παρεχόμενο ασφαλιστικό παξιμάδι αφού περάσετε από το πλαίσιο. Δεν απαιτείται ταινία PTFE για τον τύπο Α (ενσωματωμένη στεγανοποίηση φλάντζας).

  5. Εφαρμογή κενού: Επιλέξτε τύπο Α με σφράγιση NBR για σταθερή συγκράτηση στο κενό.

6. Σύγκριση με Παρόμοια Μοντέλα

7. Τυπικές εφαρμογές

     • Διάφραγμα ντουλαπιού ελέγχου: Το KQ2E06-00 διέρχεται την εσωτερική σωλήνωση από το ερμάριο για τη σύνδεση εξωτερικών κυλίνδρων, τακτοποιημένη καλωδίωση

     • Τοποθέτηση πάνελ ηλεκτρομαγνητικής βαλβίδας: KQ2E06-01A για βαλβίδα στο εσωτερικό πάνελ, μόνο θύρα ώθησης εκτεθειμένη εξωτερικά, τακτοποιημένη και αντι-αφή

     • Διείσδυση διαμερισμάτων Cleanroom: Διείσδυση σφραγισμένης γραμμής αέρα μεταξύ καθαρού δωματίου και εξοπλισμού χωρίς να σπάει το καθαρό περιβάλλον

     • Πυκνή καλωδίωση για συμπαγή εξοπλισμό: KQ2E04-00J για λεπτό πάνελ σε μικρά μηχανήματα για εξοικονόμηση χώρου για διάταξη πολλαπλών κυκλωμάτων
