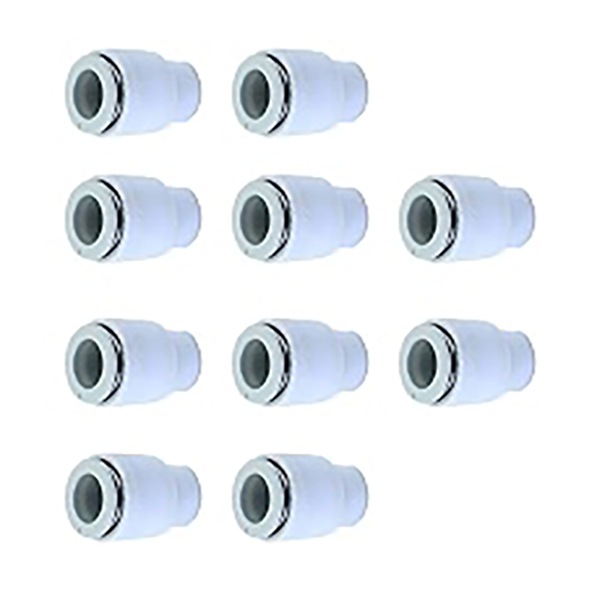

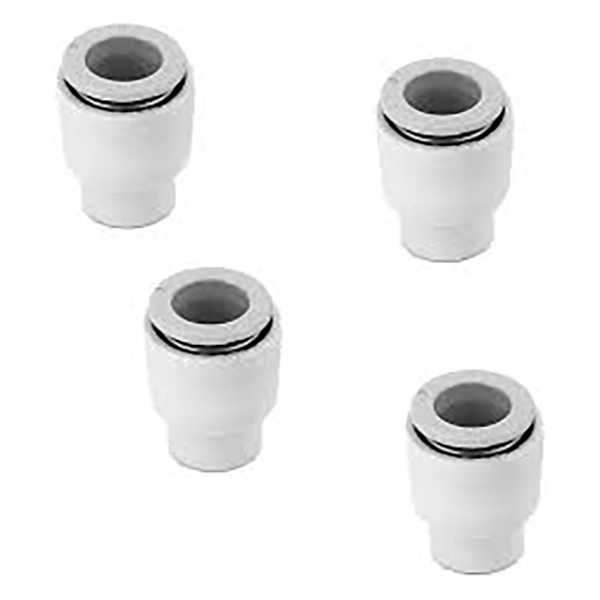

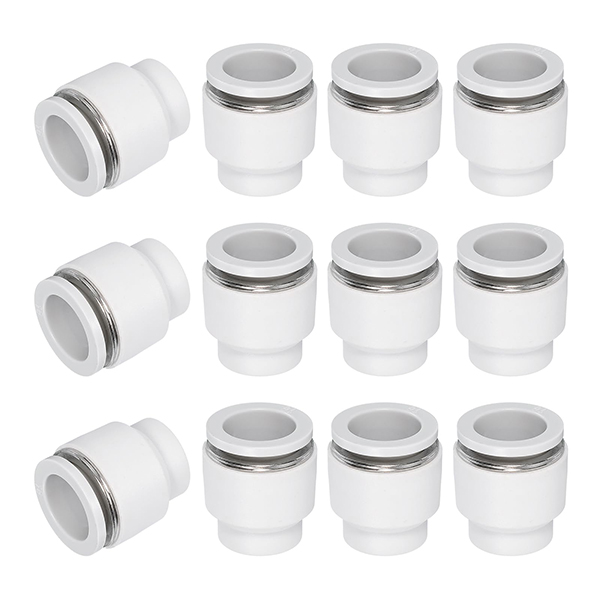

KQ2C Push Fit Γυναικείο Καπάκι Πλαστικό

SOLH KQ2C Series Push-In Cap | Πνευματικό βύσμα σωλήνα για εξαρτήματα KQ2 One-Touch

Μάρκα: SOLH by Richge Technology | SMC KQ2C Iquivalent Push-In Tube Plug για εξαρτήματα της σειράς KQ2

1. Επισκόπηση προϊόντος

     Το KQ2C είναι ένα ειδικό καπάκι ώθησης (βύσμα σωλήνα) που ταιριάζει με πνευματικά εξαρτήματα της σειράς SOLH KQ2. Είναι σχεδιασμένο για προσωρινή σφράγιση αχρησιμοποίητων θυρών σωλήνων αέρα push-in για γρήγορο κλείσιμο κυκλωμάτων αέρα, ένα απαραίτητο εξάρτημα για τη θέση σε λειτουργία του πνευματικού συστήματος και τη συντήρηση δεσμευμένης θύρας.

2. Κανόνας ονομασίας κωδικού μοντέλου

  Μορφή: KQ2C□□
     KQ2: Σειρά τοποθέτησης με ένα άγγιγμα 2ης γενιάς SMC
     Γ: Καπάκι, βύσμα σωλήνα ώθησης
     □□: Αντιστοιχισμένη εξωτερική διάμετρος σωλήνα (mm)
  Παραδείγματα:
     KQ2C04: Ταιριάζει σε θύρα push-in Φ4mm
     KQ2C06: Ταιριάζει σε θύρα push-in Φ6mm (το πιο δημοφιλές μέγεθος)
     KQ2C08: Ταιριάζει σε θύρα push-in Φ8mm

3. Δομή & Βασικά Χαρακτηριστικά

3.1 Στατική Μελέτη

      Κυλινδρικός σχεδιασμός push-in με σωλήνωση αέρα που ταιριάζει με το προφίλ, που εισάγεται απευθείας σε θύρες με ένα άγγιγμα

      Αρχή στεγανοποίησης: Συμπιέστε την εσωτερική σφράγιση NBR μέσα στο εξάρτημα μετά την εισαγωγή για να σχηματίσετε αξιόπιστη στεγανοποίηση, δεν απαιτούνται επιπλέον εργαλεία

      Σχεδιασμός κατά της πτώσης: Κλειδώνεται σταθερά με σιαγόνες από ανοξείδωτο χάλυβα μέσα στη θύρα ώθησης μετά την εισαγωγή. Πιέστε το κολάρο απελευθέρωσης στο εξάρτημα για να αφαιρέσετε εύκολα το καπάκι.

3.2 Βασικά πλεονεκτήματα

     • Plug-and-play: Εγκατάσταση χωρίς εργαλεία, εισαγωγή απευθείας στη θύρα στεγανοποίησης, γρήγορη συναρμολόγηση και αποσυναρμολόγηση

     • Πλήρης συμβατότητα: Λειτουργεί με όλες τις θύρες one-touch της σειράς KQ2 συμπεριλαμβανομένων των τύπων T/L/U/E/UD/UT/VD/VT

     • Αξιόπιστη απόδοση: Αξιολογήθηκε για πλήρη πίεση λειτουργίας του συστήματος, υποστηρίζει κενό έως -100 kPa με μηδενικό κίνδυνο διαρροής

     • Συμπαγές μέγεθος: Εξοικονομεί αποτύπωμα εγκατάστασης, ιδανικό για ντουλάπια ελέγχου και στενούς εσωτερικούς χώρους μηχανών

     • Ανθεκτικό υλικό: Πλαστικό σώμα μηχανικής PBT + δακτύλιος στεγανοποίησης NBR, ανθεκτικό στην κρούση και ανθεκτικό στη διάβρωση για μεγάλη διάρκεια ζωής

4. Τυπική λίστα μοντέλων

5. Γενικές Τεχνικές Προδιαγραφές

6. Σενάρια Εφαρμογής

     • Θέση σε λειτουργία Σφράγιση δεσμευμένης θύρας: Σφραγίστε τις αχρησιμοποίητες θύρες push-in κατά τη θέση σε λειτουργία του μηχανήματος για να αποτρέψετε τη διαρροή αέρα. συνδέστε τη σωλήνωση μετά την ολοκλήρωση της δοκιμής

     • Κλείσιμο εφεδρικής θύρας: Στεγανοποιήστε τις εφεδρικές θύρες σε νησίδες βαλβίδων και εξαρτήματα πολλαπλής (KQ2UD/KQ2UT) για να εμποδίσετε τη σκόνη και την τυχαία διαρροή αέρα

     • Προσωρινά απενεργοποιημένη σφράγιση κυκλώματος: Σφραγίστε τις θύρες προσωρινά απενεργοποιημένων κυκλωμάτων κυλίνδρων κατά τη συντήρηση του εξοπλισμού χωρίς να επηρεαστούν άλλα κυκλώματα εργασίας

     • Αντιδιαρροή κυκλώματος κενού: Σφραγίστε τις αχρησιμοποίητες θύρες βεντούζας στον εξοπλισμό κενού για να διατηρήσετε σταθερό επίπεδο κενού

7. Σημειώσεις χρήσης

     •Έλεγχος συμβατότητας: Επιλέξτε αυστηρά το μέγεθος θύρας που ταιριάζει με το καπάκι. Η θύρα Φ6 δέχεται μόνο KQ2C06. Το ασυμβίβαστο μέγεθος προκαλεί αστοχία σφράγισης ή αποτυχία εισαγωγής.

     •Πλήρης εισαγωγή: Σπρώξτε το καπάκι πλήρως στη θύρα μέχρι να ακουστεί ο ήχος του κλικ, επιβεβαιώνοντας ότι οι σιαγόνες είναι κλειδωμένες για αξιόπιστη στεγανοποίηση.

     •Μέθοδος αφαίρεσης: Πιέστε το κολάρο απελευθέρωσης στο εξάρτημα ενώ τραβάτε το καπάκι προς τα έξω. Μην τραβάτε βίαια για να αποφύγετε την καταστροφή των εσωτερικών σιαγόνων.

     • Όριο συνθηκών λειτουργίας: Ακατάλληλο για διαβρωτικό αέριο, ατμό υψηλής θερμοκρασίας και άλλα ειδικά μέσα, μόνο για τυπικές πνευματικές εφαρμογές και εφαρμογές κενού.

     • Συντήρηση & αντικατάσταση: Αντικαταστήστε το καπάκι όταν ο στεγανοποιητικός δακτύλιος είναι γερασμένος ή κατεστραμμένος για να αποφύγετε τη διαρροή αέρα που προκαλείται από αστοχία σφράγισης.

8. Σύγκριση: KQ2C Push-In Cap vs Threaded Plug
