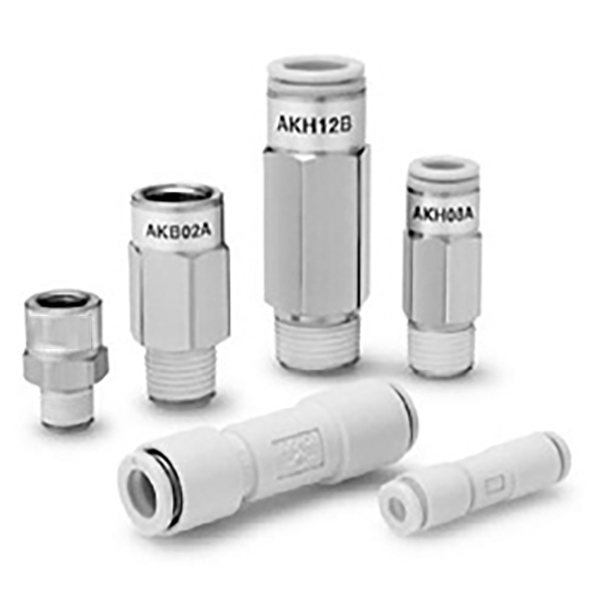

Βαλβίδα ελέγχου γρήγορης σύνδεσης AKH / AKB Series

Βαλβίδα ελέγχου γρήγορης σύνδεσης σειράς SOLH AKH / AKB (τύπος χιτώνιο)

Μάρκα: SOLH by Richge Technology | Ενσωματωμένη βαλβίδα μονής κατεύθυνσης + συναρμολόγηση ώθησης

1. Επισκόπηση προϊόντος

  Η σειρά AKH / AKB είναι ένας ενσωματωμένος συνδυασμός εξαρτημάτωνβαλβίδα αντεπιστροφής + γρήγορη τοποθέτηση ώθησης, σχεδιασμένο για αποτροπή αντίστροφης ροής, συγκράτηση πίεσης και αποκοπή κενού σε πνευματικά κυκλώματα. Συμπαγές μέγεθος, γρήγορη εγκατάσταση και εξαιρετικά χαμηλή πίεση ρωγμών.

  Βασική διαφορά μεταξύ AKH και AKB

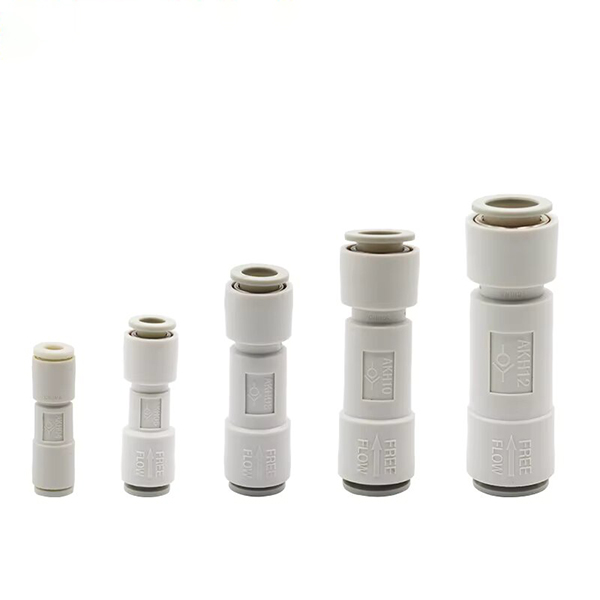

   AKH: Διπλή θύρα ώθησης τύπου ίσιο χιτώνιο, και στις δύο πλευρές για σωλήνωση αέρα (Φ4 ~ Φ12).

   AKB: Ένα αρσενικό νήμα + ένα θηλυκό χιτώνιο σπειρώματος, για αντιστροφή μεταξύ των θυρών με σπείρωμα

• AKB‑A: Κατεύθυνση ροής → Αρσενικό νήμα → Θηλυκό νήμα

• AKB‑B: Κατεύθυνση ροής → Θηλυκό νήμα → Αρσενικό νήμα

2. Βασικά χαρακτηριστικά

  1. Εξαιρετικά χαμηλή πίεση ρωγμής:0,005 MPa (5 kPa), κατάλληλο για συστήματα κενού (-100 kPa ~ 1 MPa)

  2. Υψηλός ρυθμός ροής: Μεγάλη αποτελεσματική περιοχή διατομής με χαμηλή αντίσταση ροής

  3. Γρήγορη τοποθέτηση με ώθηση: Συμβατό με νάιλον PU / PA / μαλακό νάιλον σωλήνα. ηχητικό «κλικ» μόλις ασφαλίσει ο σωλήνας στη θέση του

     • Υλικό: Σώμα βαλβίδας PBT / κράμα ψευδαργύρου. τοποθέτηση επινικελωμένο ορείχαλκο. σιαγόνες λαβής SUS304 από ανοξείδωτο χάλυβα

     • Μέγιστη πίεση λειτουργίας: 1,5 MPa

     • Θερμοκρασία λειτουργίας: -5℃ ~ +60℃ (χωρίς πάγο)

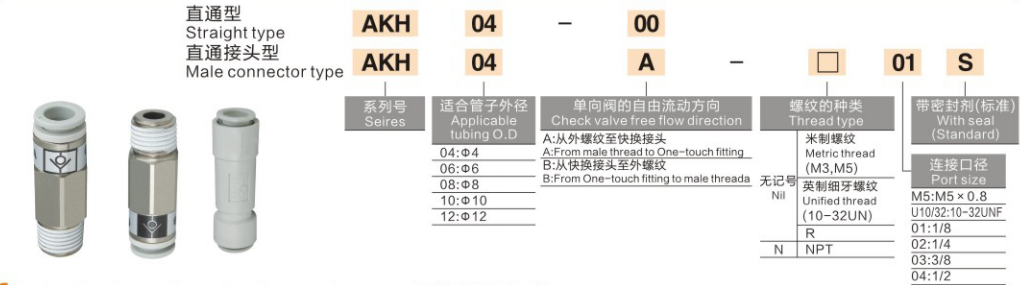

3. Ορισμός Κωδικού Μοντέλου & Παραδείγματα

 1. AKH (Τύπος διπλού ώθησης)

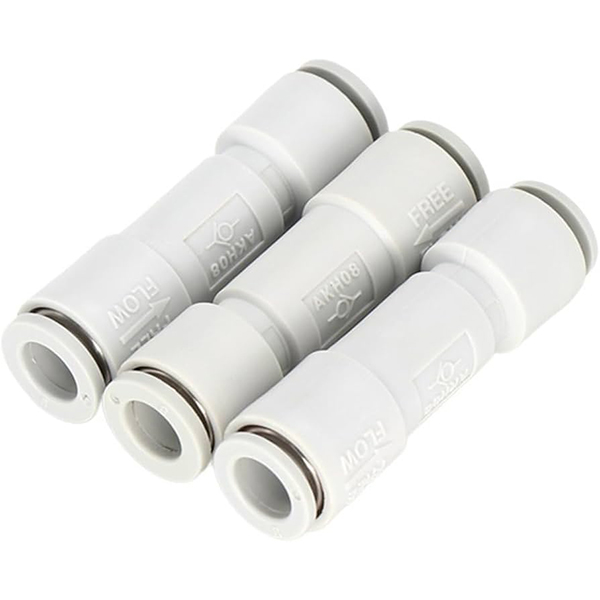

      • AKH06-00: Σειρά AKH, σωλήνας Φ6, διπλές θύρες push-in (-00 = χωρίς νήμα)

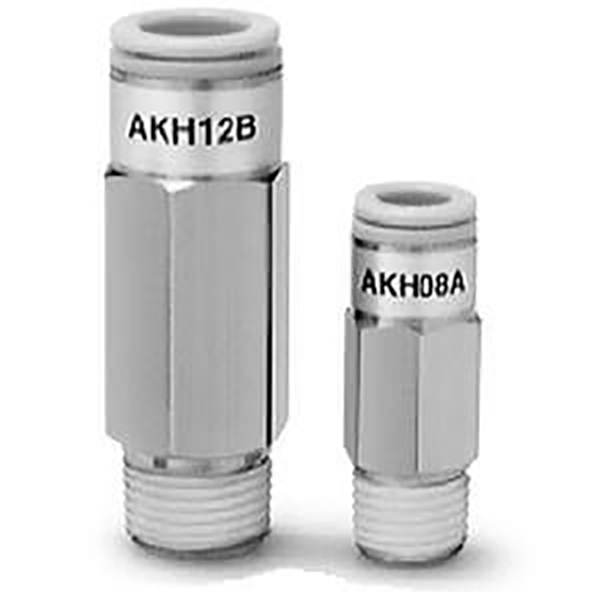

      • AKH08A‑02S: Σειρά AKH, σωλήνας Φ8, αρσενικό νήμα R1/4, προ-εφαρμοσμένο στεγανωτικό σπειρώματος S

  2. AKB (Τύπος μανικιού με σπείρωμα)

     • AKB02A-02S: Σειρά AKB, σπείρωμα R1/4, κατεύθυνση ροής τύπου Α (αρσενικό → θηλυκό), στεγανωτικό προεπικάλυψης S

4. Τυπικές προδιαγραφές

 1. AKH – Διπλή βαλβίδα ώθησης

  2. AKB – Βαλβίδα αντεπιστροφής με σπείρωμα

5. Τυπικές εφαρμογές

     • Διατήρηση πίεσης κυλίνδρου: Αποτρέψτε τη βύθιση ή τη μετατόπιση του φορτίου

     •. Κύκλωμα κενού: Αποφύγετε τη διαρροή κενού (ιδανικό για χαμηλή πίεση ρωγμής)

     •. Διπλή ασφάλιση αντλίας: Προστατέψτε την αντλία χαμηλής πίεσης από την αντίστροφη ροή υψηλής πίεσης

     • Anti-backflow κυκλώματος διακλάδωσης: Ανεξάρτητη διατήρηση πίεσης για πολλαπλούς ενεργοποιητές

6. Σύγκριση με άλλες βαλβίδες ελέγχου

     • AKH / AKB: Ενσωματωμένο σχέδιο γρήγορης ώθησης / χιτώνιο, συμπαγής και γρήγορη τοποθέτηση, απευθείας σύνδεση σωλήνων

     • AK2000 / AK4000: Τύπος σωλήνα σπειρώματος, υψηλότερη ικανότητα ροής, χωρίς θύρες push-in

     • AKP: Με ανακούφιση υπολειπόμενης πίεσης, ειδικά για πνευματικά κυκλώματα ασφαλείας
