VR3200 / VR3201 Series Pneumatic-Electric Relay

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH VR3200/3201 είναι κλασικά πνευματικά-ηλεκτρικά ρελέ, γνωστά και ως διακόπτες σήματος πίεσης αέρα. Μετατρέπουν τα πνευματικά σήματα πίεσης σε ξηρές επαφές ηλεκτρικής μεταγωγής, που χρησιμοποιούνται ευρέως για παρακολούθηση πίεσης, συναγερμό σφαλμάτων, κλειδαριά ασφαλείας και είσοδο ψηφιακού σήματος σε PLC σε αυτοματοποιημένες γραμμές παραγωγής, χρησιμεύοντας ως η τυπική διεπαφή μετατροπής σήματος μεταξύ πνευματικών σωληνώσεων και συστημάτων ηλεκτρικού ελέγχου.

Ταξινόμηση μοντέλων & βασικές διαφορές

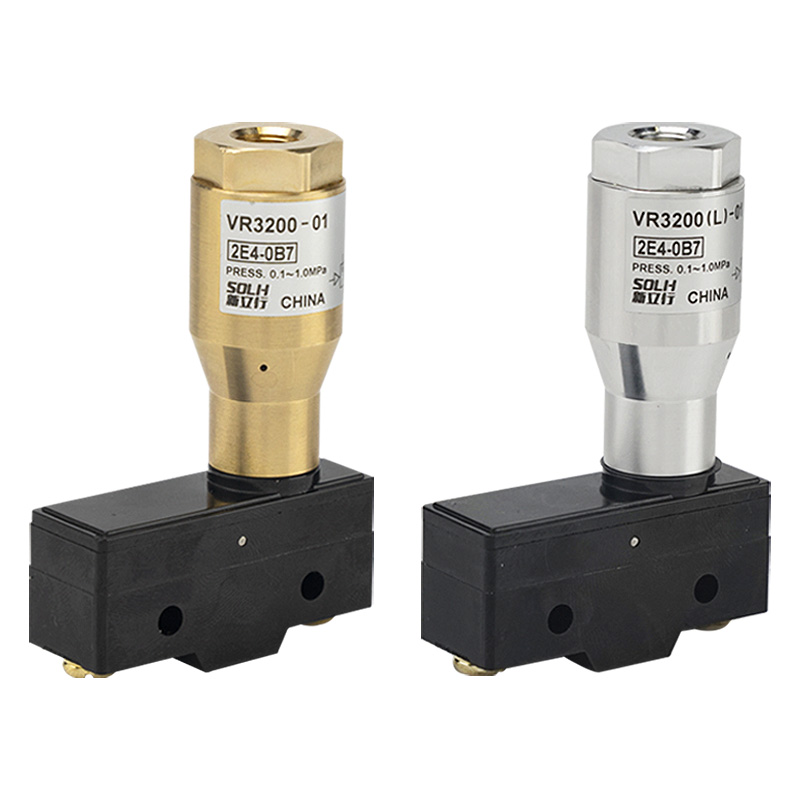

     -- VR3200-01: Ανοιχτός τύπος πλαισίου, βάρος 130 g, εκτεθειμένος ακροδέκτης, για στεγνά, χωρίς σκόνη περιβάλλοντα εσωτερικών ντουλαπιών

     -- VR3201-01: Σφραγισμένο περίβλημα IP44, βάρος 260 g, πλήρως κλειστή κατασκευή, κατάλληλο για υγρά, σκονισμένα εργαστήρια και εξοπλισμό παραγωγής

     -- VR3202-01: IP44 στεγανό με αποκλειστικό τερματικό γείωσης, πιστοποίηση CE, ιδανικό για βαριές ηλεκτρομαγνητικές παρεμβολές και μηχανήματα εξαγωγής

     -- Κωδικός θύρας: 01 = τυπικό εσωτερικό νήμα Rc1/8. Προαιρετικό νήμα NPT1/8

Καθολικές Τεχνικές Προδιαγραφές

  1. Ρυθμιζόμενο εύρος πίεσης λειτουργίας: 0,1 ~ 1,0 MPa (εργοστασιακά προκαθορισμένη πίεση σκανδάλης ≈ 0,15 MPa)

  2. Θερμοκρασία περιβάλλοντος: -5℃ ~ +60℃ (χωρίς γλάσο)

  3. Φόρμα Επικοινωνίας: 1AB (1 Κανονικά ανοιχτό + 1 Κανονικά κλειστό + Κοινή COM)

  4. Βαθμολογίες επαφής μικροδιακόπτη (αντιστατικό/επαγωγικό φορτίο):

     -- AC125V: 15Α αντίσταση, 3Α επαγωγική

     -- AC250V: 15Α αντίσταση, 2,5Α επαγωγική

     -- DC30V: 6Α αντίσταση, 1,5Α επαγωγική

  5. Διάταξη διεπαφής: Είσοδος αέρα Rc1/8; ηλεκτρικοί βιδωτικοί ακροδέκτες (VR3201 εξοπλισμένος με στυπιοθλίπτη καλωδίου Pg13.5 για σφραγισμένη καλωδίωση)

  6. Σύνθεση υλικού: Σώμα βαλβίδας ορείχαλκου, έμβολο POM, ελατήριο επιστροφής από ανοξείδωτο χάλυβα, δακτύλιος στεγανοποίησης NBR

Αρχή Εργασίας

  1. Ο πεπιεσμένος αέρας εισέρχεται στη θύρα IN και ωθεί το έμβολο για να συμπιέσει το ελατήριο, ενεργοποιώντας μηχανικά τον ενσωματωμένο μικροδιακόπτη μόλις η πίεση υπερβεί το προκαθορισμένο όριο.

  2. Λογική εναλλαγής επαφών:

     -- Πίεση ≥ καθορισμένη τιμή: ΟΧΙ κλειστό, NC ανοιχτό

     -- Πίεση ＜ τιμή ρύθμισης: ΟΧΙ ανοιχτό, NC κλειστό

  3. Πλήρως μηχανική δομή, δεν απαιτείται εξωτερική παροχή ρεύματος. Εγγενώς ασφαλές και σταθερό για επικίνδυνες ζώνες σε εκρήξεις και μη ηλεκτρικές ζώνες.

Οδηγίες γρήγορης επιλογής

     -- VR3200-01: Χαμηλού κόστους, στεγνή εγκατάσταση ντουλαπιών εσωτερικού χώρου

     -- VR3201-01: Υγρές/σκονισμένες εργαλειομηχανές, γραμμές συναρμολόγησης, ημιυπαίθριος εξοπλισμός

     -- VR3202-01: Πιστοποίηση CE + προστασία γείωσης, έντονες παρεμβολές EMC, εξαγωγή ολοκληρωμένων μηχανημάτων

     -- Ρύθμιση πίεσης: Προεπιλεγμένη εργοστασιακή πίεση σκανδάλης 0,15 MPa, βελτιστοποίηση μέσω της επάνω βίδας ρύθμισης

Τυπικά σενάρια εφαρμογής

     -- Ανίχνευση διαδρομής κυλίνδρου και πίεσης σύσφιξης: επιβεβαίωση σύσφιξης τεμαχίου εργασίας, συναγερμός υπερφόρτωσης

     -- Ανατροφοδότηση αρνητικής πίεσης τσοκ κενού: ανίχνευση απώλειας προσρόφησης και πτώσης τεμαχίου εργασίας

     -- Προειδοποίηση χαμηλής πίεσης κύριας πηγής αέρα: αστοχία αεροσυμπιεστή και παρακολούθηση διαρροής αγωγού

     -- Ανατροφοδότηση κατάστασης ανοίγματος/κλεισίματος πνευματικών σφαιρικών βαλβίδων και βαλβίδων πεταλούδας

     -- Μετατροπή πνευματικού σήματος για αντιεκρηκτικά συνεργεία χωρίς ηλεκτρονικούς αισθητήρες

Πλεονέκτημα ανταλλαγής SOLH

     Η σειρά SOLH VR3200/3201 είναι πλήρως συμβατή με ισοδύναμα μοντέλα SMC σε συνολική διάσταση, σπείρωμα θύρας, παραμέτρους επαφής και ρυθμιζόμενο εύρος πίεσης. Η ανταγωνιστική τιμολόγηση και ο σύντομος χρόνος παράδοσης βοηθούν τους πελάτες να μειώσουν το κόστος μαζικής παραγωγής.

Ορισμός καλωδίωσης ακροδεκτών

     -- COM: Κοινό δημόσιο τερματικό

     -- ΟΧΙ: Κανονικά ανοιχτό, μεταφέρεται όταν η πίεση του αέρα φτάσει στην προκαθορισμένη τιμή

     -- NC: Κανονικά κλειστό, μεταφέρεται όταν η πίεση του αέρα είναι κάτω από το προκαθορισμένο όριο

Περίληψη μίας πρότασης

     Το μηχανικό πνευματικό-ηλεκτρικό ρελέ SOLH VR3200/3201 χωρίς ρεύμα μετατρέπει τα σήματα πίεσης αέρα σε σήματα ξηρής επαφής 1NO+1NC με ρυθμιζόμενη πίεση σκανδάλης 0,1~1,0 MPa, διαθέσιμη σε ανοιχτό πλαίσιο, στεγανή IP44 και γειωμένη έκδοση για PLC interlock, αυτοματοποίηση συναγερμού αέρα και έλεγχο κενού.
