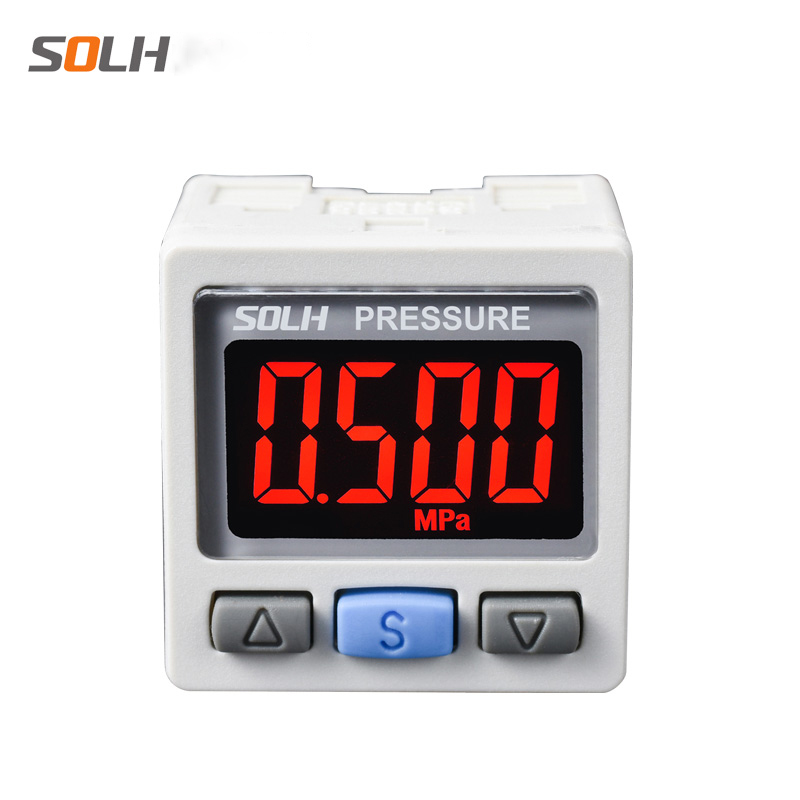

Ψηφιακός διακόπτης πίεσης διπλού χρώματος σειράς ZSE30A(F) / ISE30A

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Οι ψηφιακοί διακόπτες υψηλής ακρίβειας της σειράς SOLH ZSE30A(F) / ISE30A χρησιμοποιούνται για παρακολούθηση πίεσης σε πραγματικό χρόνο, συναγερμό κατωφλίου και έλεγχο σήματος κλειστού βρόχου όλων των πνευματικών κυκλωμάτων. Συμβατό με συνθήκες κενού, σύνθετης μικτής πίεσης και τυπικές συνθήκες εργασίας θετικής πίεσης. Τα βασικά πλεονεκτήματα περιλαμβάνουν εξαιρετικά υψηλή ακρίβεια ± 0,2% FS, διπλή κόκκινη/πράσινη οθόνη LCD και λειτουργία αντιγραφής παραμέτρων παρτίδας με ένα κλικ, που λειτουργεί ως το «μάτι οπτικής παρακολούθησης» των αυτοματοποιημένων πνευματικών συστημάτων.

Ταξινόμηση σειρών κατά Εύρος Μέτρησης Πίεσης

Βασικές τεχνικές προδιαγραφές (Βαθμός υψηλής ακρίβειας)

  1. Μονάδα οθόνης: Οθόνη LCD 4 ψηφίων, αυτόματος διακόπτης διπλού χρώματος (Πράσινο / Κόκκινο). Το OUT1 αντιστοιχεί στο πράσινο, το OUT2 αντιστοιχεί στο κόκκινο

  2. Ακρίβεια μέτρησης: ±0,2%FS @25℃, ανάλυση έως 1/1000 πλήρους κλίμακας

  3. Επιλογές εξόδου σήματος

     -- Σήμα διακόπτη: Έξοδος τρανζίστορ ανοιχτού συλλέκτη 2 καναλιών NPN / PNP (OUT1 & OUT2)

     -- Αναλογικό σήμα (προαιρετικό): Έξοδος τάσης 1~5V ή έξοδος ρεύματος 4~20mA

  4. Τροφοδοτικό: 12~24 VDC ±10% ευρύ φάσμα τάσης

  5. Ικανότητα αντοχής στην υπερπίεση

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Μοντέλο θετικής πίεσης ISE30A: 1,5 MPa

  8. Κατηγορία προστασίας: IP40 ανθεκτικό στη σκόνη

  9. Θερμοκρασία περιβάλλοντος λειτουργίας: 0 ~ 50℃

  10. Αποκλειστική λειτουργία: Αντιγραφή παραμέτρων με ένα κλικ, αντιγραφή ρυθμίσεων από 1 κύρια μονάδα έως 10 εξαρτημένες μονάδες το πολύ, αποφυγή σφαλμάτων ρύθμισης παραμέτρων κατά τον εντοπισμό σφαλμάτων του εξοπλισμού παρτίδας

Πλήρης κανόνας ονομασίας μοντέλου

  Παράδειγμα μοντέλου: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Αναγνωριστικό τύπου πίεσης σειράς

     -- 01: Προδιαγραφή νήματος θύρας = εσωτερικό νήμα M5 (R1/8)

     -- N / P: Τύπος τρανζίστορ εξόδου διακόπτη

        N = ανοιχτός συλλέκτης NPN. P = PNP ανοιχτός συλλέκτης

     -- M / C / D: Ορισμός συνδυασμού εξόδου

        M = 2 μόνο κανάλια εξόδου ανεξάρτητου διακόπτη

        C = 1 κανάλι διακόπτη + 1~5V αναλογική έξοδος τάσης

        D = 1 κανάλι διακόπτη + 4~20mA αναλογική έξοδος ρεύματος

Λογική οθόνης LCD διπλού χρώματος

     -- Πράσινος οπίσθιος φωτισμός: Πραγματική πίεση εντός του προκαθορισμένου κανονικού εύρους εργασίας του χρήστη

     -- Κόκκινος οπίσθιος φωτισμός: Η πίεση υπερβαίνει το ανώτερο / κατώτερο όριο συναγερμού (προειδοποίηση υπερπίεσης / υποπίεσης)

     -- 4 ρυθμιζόμενες λειτουργίες οθόνης: Υποστηρίξτε τυπική λογική (κανονικό πράσινο, μη φυσιολογικό κόκκινο) ή αντίστροφη λογική εναλλαγής χρώματος όπως απαιτείται

Τυπικά σενάρια βιομηχανικής εφαρμογής

  1. Κύκλωμα σύσφιξης πνευματικού κυλίνδρου & τεμαχίου εργασίας

     Ρυθμίστε το όριο πίεσης σύσφιξης 0,5~0,7MPa. ενεργοποιήστε το κόκκινο σήμα συναγερμού όταν η πίεση πέσει κάτω από το κατώτερο όριο για να αποτρέψετε τη χαλάρωση του τεμαχίου εργασίας κατά την επεξεργασία.

  2. Σταθμός χειρισμού αναρρόφησης κενού (μοντέλο αποκλειστικής χρήσης κενού ZSE30A)

     Ορίστε αξιόπιστο όριο προσρόφησης ≤ -80 kPa. εξάγετε αμέσως σήμα συναγερμού εάν ο βαθμός κενού επιδεινωθεί για να αποφευχθεί η πτώση του τεμαχίου κατά τη μεταφορά.

Σύγκριση απόδοσης έναντι συνηθισμένων μηχανικών διακοπτών πίεσης

Οδηγός επιλογής βήμα προς βήμα

     -- Μόνο κενό ή μικτό κενό + μικροθετική πίεση → Επιλέξτε μοντέλο γενικής πίεσης ένωσης ZSE30AF

     -- Τυπικό γενικό πνευματικό κύκλωμα (0,4~0,7MPa παροχή αέρα) → Το πιο δημοφιλές μοντέλο ISE30A-01-N-M

     -- Απαιτείται συλλογή δεδομένων συνεχούς πίεσης σε πραγματικό χρόνο από PLC → Επιλέξτε C (τάση 1~5V) ή D (4~20mA ρεύμα) αναλογική παραλλαγή εξόδου

Περίληψη μίας πρότασης

     Οι ψηφιακοί διακόπτες κενού SOLH ZSE30A, σύνθετος ZSE30AF και ISE30A διαθέτουν ±0,2% FS υψηλής ακρίβειας διπλής έγχρωμης LCD, διακόπτη 2 καναλιών NPN/PNP + προαιρετική αναλογική έξοδο 1~5V/4~20mA με ένα πάτημα ενός κλικ με σύστημα παρακολούθησης παραμέτρων συναγερμού και ευρέως χρησιμοποιούμενο κενό συναγερμού. πνευματικός εξοπλισμός.
