Γενικό Πνευματικό Πιεσόμετρο σειράς G

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

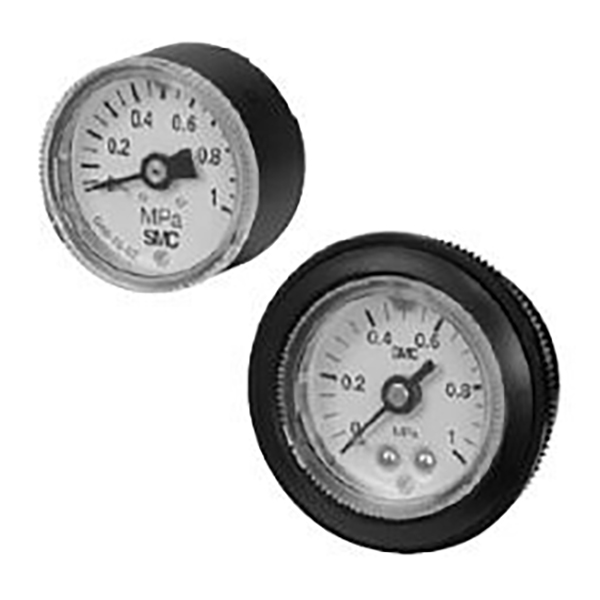

     Η σειρά SOLH G είναι τυπικό μανόμετρο αφιερωμένο σε πνευματικά συστήματα μέτρησης πίεσης πεπιεσμένου αέρα, χωρισμένο σε τυπικό βασικό τύπο και τύπο οριακού δείκτη με έγχρωμο προειδοποιητικό δακτύλιο. Η εξωτερική διάμετρος του καντράν κυμαίνεται φ15 ~ φ63, το εύρος πίεσης καλύπτει 0,2~1,5 MPa με τυπική ακρίβεια ±3% F.S. Διατίθενται δύο δομές στερέωσης: μοντέλο οπίσθιου σπειρώματος G για τοποθέτηση σε πάνελ και πλευρικό σπειροειδές μοντέλο GA για άμεση εγκατάσταση σωληνώσεων.

Προδιαγραφή μεγέθους και διάστασης σειράς (εξωτερική διάμετρος × νήμα σύνδεσης)

     -- G15: φ15, M5 εσωτερικό σπείρωμα / R1/8; εξαιρετικά μινιατούρα, σε συνδυασμό με μικροπνευματικές βαλβίδες

     -- G27: φ26, R1/16 / R1/8; συμπαγές λεπτό σώμα για περιορισμένο στενό χώρο εγκατάστασης

     -- G36 / GA36: φ37,5, R1/8; βασικό πρότυπο γενικού σκοπού

     -- G46 / GA46: φ42,5, R1/8 / R1/4; ο πιο ευρέως χρησιμοποιούμενος, προαιρετικός δακτύλιος ένδειξης ορίου

     -- G53-L: φ51, R1/8 / R1/4; μεσαίο μεγάλο καντράν με κόκκινο-πράσινο προειδοποιητικό δακτύλιο ορίου

     -- G63-L: φ63,4, R1/8 / R1/4; εξαιρετικά μεγάλο καντράν, καθαρή ανάγνωση από μεγάλη απόσταση

Κανόνας ονομασίας μοντέλου και παραδείγματα

 1. Μορφή ονομασίας

     -- G / GA + Κωδικός μεγέθους + Προαιρετικό επίθημα L + Κωδικός εύρους πίεσης + Κωδικός νήματος

     -- Επίθημα L = Εξοπλισμένο με κόκκινο-πράσινο δακτύλιο ένδειξης ορίου

  2. Παραδείγματα μοντέλων

     -- G46-10-02:

         G46 = φ42,5 μοντέλο πίσω σπειρώματος | 10 = εύρος 1,0 MPa | 02 = R1/4 νήμα

     -- GA36-10-01:

        GA36 = φ37,5 μοντέλο πλευρικού σπειρώματος | 10 = εύρος 1,0 MPa | 01 = νήμα R1/8

     -- G36-L-10-01

        Με κόκκινο-πράσινο προειδοποιητικό δακτύλιο L, φ37,5 πίσω σπείρωμα, 1,0 MPa, R1/8

  3. Ορισμός κώδικα

     -- Κωδικός εύρους πίεσης:

         2 = 0~0,2 MPa

         4 = 0~0,4MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Κωδικός νήματος

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 μετρικό εσωτερικό νήμα3.

Τεχνικές Παράμετροι Universal Core

  1. Μετρήσιμο μέσο: πεπιεσμένος αέρας. εκδόσεις υγρών εξαρτημάτων χωρίς λάδι & χωρίς χαλκό προαιρετικά για καθαρή διαδικασία

  2. Τυπικές περιοχές πίεσης: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Βαθμός Ακρίβειας: Τυπικό ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Διαμόρφωση υλικού:

     -- Περίβλημα: Κράμα ψευδαργύρου / επινικελωμένο χυτό αλουμίνιο

     -- Κάλυμμα παραθύρου: Πολυανθρακικό ανθεκτικό στα χτυπήματα

     -- Εξάρτημα σύνδεσης: ορείχαλκος; διαθέσιμη εναλλακτική λύση χωρίς χαλκό

  5. Θερμοκρασία λειτουργίας: -5 ~ +60℃ (μέτρια χωρίς γλάσο)

  6. Ταξινόμηση τοποθέτησης

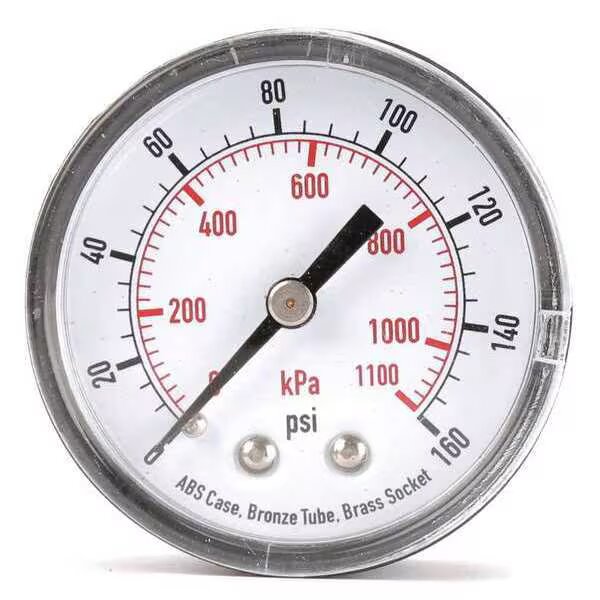

     -- Τύπος G: Πίσω σπείρωμα, σχεδιασμένο για εγκατάσταση ενσωματωμένου πάνελ

     -- Τύπος GA: Πλαϊνό σπείρωμα, στερέωση απευθείας ενσωματωμένης σωλήνωσης

Μοντέλο L με δακτύλιο ένδειξης ορίου

     -- Κόκκινος δακτύλιος: Ανώτατο όριο / κατώφλι συναγερμού υψηλής πίεσης

     -- Πράσινος δακτύλιος: Κανονικό διάστημα ασφαλούς λειτουργίας πίεσης

     -- Λευκός δείκτης: Τιμή δυναμικής πίεσης αέρα σε πραγματικό χρόνο

     -- Βασικό πλεονέκτημα: Διαισθητική οπτική κρίση κατάστασης χωρίς προσεκτική ανάγνωση κλίμακας, ιδανική για γραμμές συναρμολόγησης και κεντρικά ερμάρια παρακολούθησης πολλαπλών σημείων

Οδηγός επιλογής βήμα προς βήμα

  1. Μινιατούρα & στενός περιορισμένος χώρος: Επιλέξτε G15 / G27 (φ15 / φ26)

  2. Συνήθη τυπικά πνευματικά κυκλώματα: G36 / G46 (φ37,5 / φ42,5)

  3. Απαιτείται οπτική προειδοποίηση πίεσης: G36-L / G46-L με δακτύλιο ορίου χρώματος

  4. Απαίτηση απομακρυσμένης ανάγνωσης: Μεγάλο καντράν G53-L / G63-L (φ51 / φ63)

  5. Διάκριση τρόπου εγκατάστασης

     -- Άμεση τοποθέτηση σωληνώσεων → σειρά πλευρικών σπειρωμάτων GA

     -- Ενσωματωμένη τοποθέτηση πίνακα ελέγχου εξοπλισμού → Σειρά πίσω σπειρωμάτων G

Γρήγορη αναφορά δημοφιλούς τυπικού μοντέλου

     -- G27-10-R1: καντράν φ26, εύρος 1,0 MPa, νήμα R1/16

     -- G36-10-01: φ37,5 πίσω σπείρωμα, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 πίσω σπείρωμα, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 πίσω σπείρωμα, κόκκινο-πράσινο οριακό δακτύλιο, 1,0MPa, R1/4

Περίληψη μίας πρότασης

     Το πνευματικό μανόμετρο της σειράς SOLH G καλύπτει μεγέθη πλήρους καντράν φ15~φ63 με πίσω/πλευρικό σπείρωμα δύο στυλ τοποθέτησης, προαιρετικό προειδοποιητικό δακτύλιο περιορισμού χρώματος τύπου L, πλήρεις περιοχές πίεσης 0,2~1,5 MPa και καθαρές εκδόσεις χωρίς χαλκό, το τυπικό εξάρτημα παρακολούθησης πίεσης αέρα για όλα τα πνευματικά κυκλώματα βιομηχανικού αυτοματισμού.
