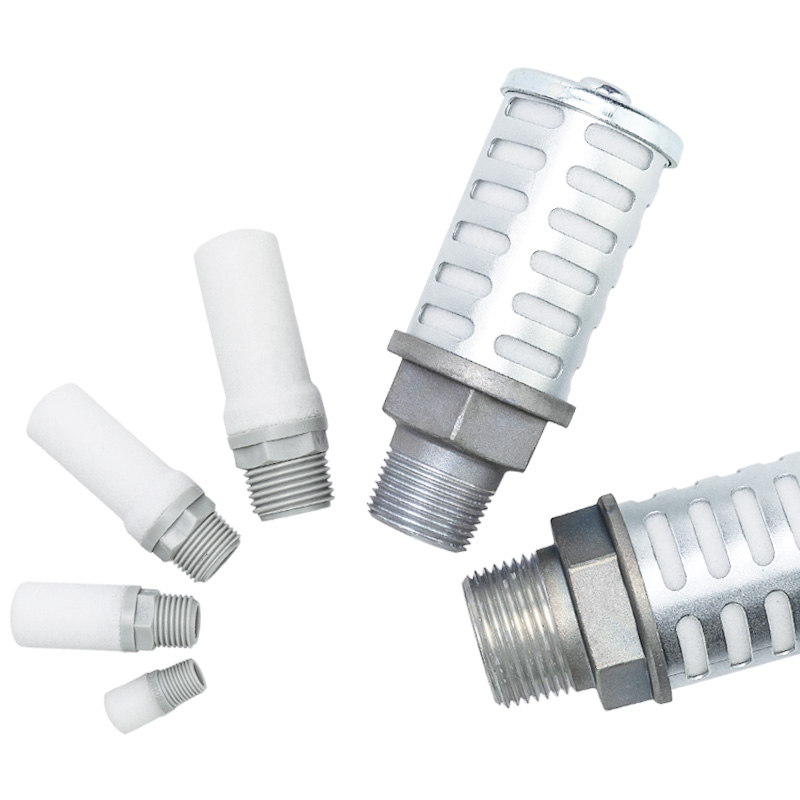

Πνευματικός σιγαστήρας εξάτμισης σειράς AN

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH AN είναι ένας αποκλειστικός σιγαστήρας εξάτμισης για όλα τα πνευματικά συστήματα. Οι βασικές λειτουργίες του περιλαμβάνουν τη μείωση του θορύβου των καυσαερίων, τον καθαρισμό της εξάτμισης του αέρα και την καταστολή του πιτσιλίσματος της ομίχλης λαδιού. Τοποθετημένο ευρέως σε θύρες εξαγωγής ηλεκτρομαγνητικών βαλβίδων, πνευματικών κυλίνδρων και όλων των βαλβίδων ελέγχου αέρα, είναι ένα απαραίτητο εξάρτημα προστασίας περιβάλλοντος και μείωσης θορύβου για πλήρη πνευματικά κυκλώματα.

Πίνακες σύγκρισης προδιαγραφών πλήρους σειράς

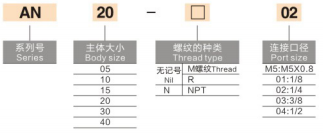

 1.Μικρά και μεσαία μεγέθη (για τυπικές ηλεκτρομαγνητικές βαλβίδες και κυλίνδρους)

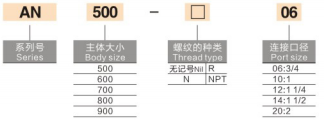

 2. Μεγάλα μεγέθη οπών (για μεγάλες βαλβίδες & κεντρικές πολλαπλές εξαγωγής)

Τεχνικές Παράμετροι Universal Core

  1. Εφαρμόσιμο μέσο: Καθαρός πεπιεσμένος αέρας (ΔΕΝ κατάλληλος για εύφλεκτο, διαβρωτικό τοξικό αέριο)

  2. Μέγιστη ονομαστική πίεση εργασίας: 1,0 MPa (τυπικά μοντέλα ρητίνης)

  3. Εύρος θερμοκρασίας λειτουργίας:

     -- Τυπικός τύπος ρητίνης: -10 ~ +60℃ (χωρίς γλάσο μέσα στον πυρήνα)

     -- Τύπος πυροσυσσωματωμένου μετάλλου: Αντοχή σε υψηλή θερμοκρασία έως και 150℃

  4. Απόδοση μείωσης θορύβου:

     -- Τυπική ποιότητα: 25 ~ 30 dB(A)

     -- Ειδική έκδοση υψηλής εξασθένησης: ≥35 dB(A)

  5. Προαιρετικά Υλικά Κατασκευής

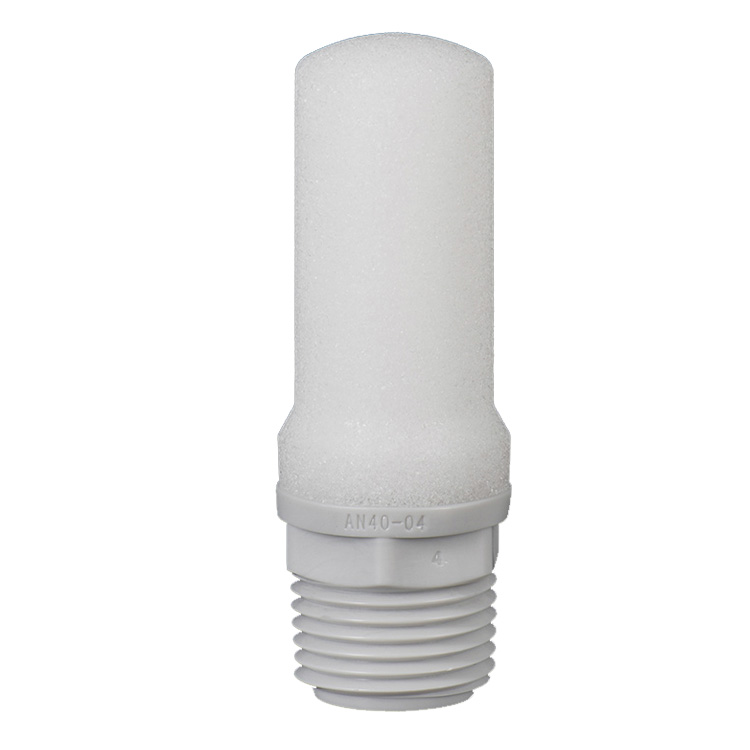

     -- Τύπος ρητίνης: περίβλημα επιβραδυντικό φλόγας UL94-V0, πυρήνας φίλτρου από πορώδες πυροσυσσωματωμένο (μέγεθος πόρων 50~100μm)

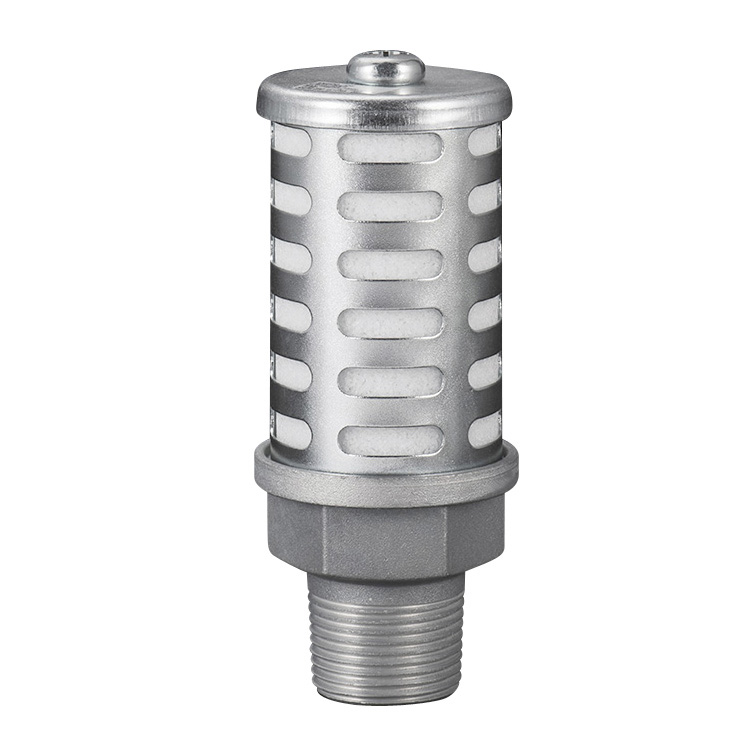

     -- Τύπος μετάλλου: Σώμα από κράμα χαλκού πυροσυσσωματωμένο, εξαιρετική αντοχή σε υψηλή θερμοκρασία και διάβρωση

  6. Επιλογές σύνδεσης: μετρικό σπείρωμα M3/M5, εσωτερικό σπείρωμα Rc/PT, σπείρωμα NPT, εξάρτημα ώθησης για σωλήνες φ6~φ12

Αρχή Εσωτερικής Δομής & Μείωσης Θορύβου

     -- Ο αέρας εξαγωγής υψηλής ταχύτητας ρέει στο σώμα του σιγαστήρα. Η πορώδης πυροσυσσωματωμένη ίνα / πολυστρωματική ίνα διαιρεί τη ροή του αέρα σε μικροσκοπικά κανάλια για να δημιουργήσει τριβή και απορρόφηση ήχου, μειώνοντας αποτελεσματικά τον θόρυβο κρούσης των καυσαερίων.

     -- Σύνθετος σχεδιασμός διπλής στρώσης που υιοθετείται σε μερικά μοντέλα: εσωτερικός πυρήνας για εξάλειψη θορύβου, το εξωτερικό περίβλημα εμποδίζει το πιτσίλισμα της ομίχλης λαδιού, ενώ διατηρεί χαμηλή αντίθλιψη των καυσαερίων για την αποφυγή απώλειας ταχύτητας κυλίνδρου.

     -- Πλήρως παθητική μηχανική δομή, δεν απαιτείται παροχή ρεύματος, άμεση μείωση θορύβου μετά από απλή εγκατάσταση.

Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Ταιριάξτε τη διεπαφή σύνδεσης: Επιβεβαιώστε την προδιαγραφή σπειρώματος της θύρας εξαγωγής (M5/Rc1/8 κ.λπ.) ή την εξωτερική διάμετρο πλαστικού σωλήνα (φ8/10/12 τύπου push-in).

  2. Αντιστοιχίστε την ικανότητα ροής αέρα:

     -- Μίνι σειρά (AN05/AN10): ≤0,4 m³/min

     -- Μεσαία σειρά (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Μεγάλη βιομηχανική σειρά (AN500~AN900): ≥2,5 m³/min

  3. Αντιστοιχίστε τις συνθήκες περιβάλλοντος εργασίας:

     -- Υψηλή θερμοκρασία / συχνή ταχεία εξάτμιση: Επιλέξτε πυροσυσσωματωμένο μέταλλο σειράς AN110

     -- Εσωτερικό εργαστήριο με υγρή σκόνη: Σφραγισμένη ρητίνη σειρά ANA1

     -- Μέγιστη προτεραιότητα μείωσης θορύβου: σειρά σιγαστών υψηλής εξασθένησης ANB1

Οδηγίες εγκατάστασης & τακτικής συντήρησης

  1. Μέθοδος Εγκατάστασης

     -- Βιδώστε απευθείας στη θύρα εξαγωγής βαλβίδας/κυλίνδρου. Το εξωτερικό περίβλημα μπορεί να περιστρέφεται ελεύθερα για οποιαδήποτε διάταξη προσανατολισμού. Ο τύπος push-in μπορεί να εισαχθεί σταθερά στη σωλήνωση σε ένα βήμα.

  2. Κανόνες συντήρησης

     -- Καθαρισμός φραγμένου πυρήνα: Φυσήξτε τον πυρήνα αντίστροφα με καθαρό αέρα χαμηλής πίεσης ή ξεπλύνετε. αντικαταστήστε το σιγαστήρα εάν δεν είναι δυνατό να αποκατασταθεί σοβαρή απόφραξη.

     -- Αναφορά διάρκειας ζωής: Πυρήνας πυροσυσσωματωμένος με ρητίνη περίπου. 10.000 ώρες εργασίας. μεταλλικός πυρήνας με πυρήνα με εξαιρετικά μεγάλη διάρκεια ζωής.

Πλεονέκτημα ανταλλαγής SOLH

     Τα μοντέλα της σειράς πλήρους AN SOLH, συμπεριλαμβανομένων των AN05-M5, AN10-01, AN15-02, ANA1-06 είναι πλήρως εναλλάξιμα διαστάσεων με τους γνήσιους σιγαστήρες AN της SMC, με ίδιο μέγεθος νήματος, ικανότητα ροής και αποτέλεσμα μείωσης θορύβου, πιο ανταγωνιστική τιμή μονάδας και ταχύτερο χρόνο παράδοσης για βελτιστοποίηση μαζικών αγορών.

Περίληψη μίας πρότασης

     Ο πνευματικός σιγαστήρας εξάτμισης της σειράς SOLH AN προσφέρει πλήρη σειρά μεγέθους M5 έως Rc2" με επιλογές πυροσυσσωμάτωσης ρητίνης/μετάλλου, παρέχοντας μείωση θορύβου 25~35dB(A) και περιορισμό ομίχλης λαδιού, τον τυπικό γενικό σιγαστήρα για όλες τις ηλεκτρομαγνητικές βαλβίδες και τον έλεγχο θορύβου εξάτμισης κυλίνδρων στον βιομηχανικό αυτοματισμό.
