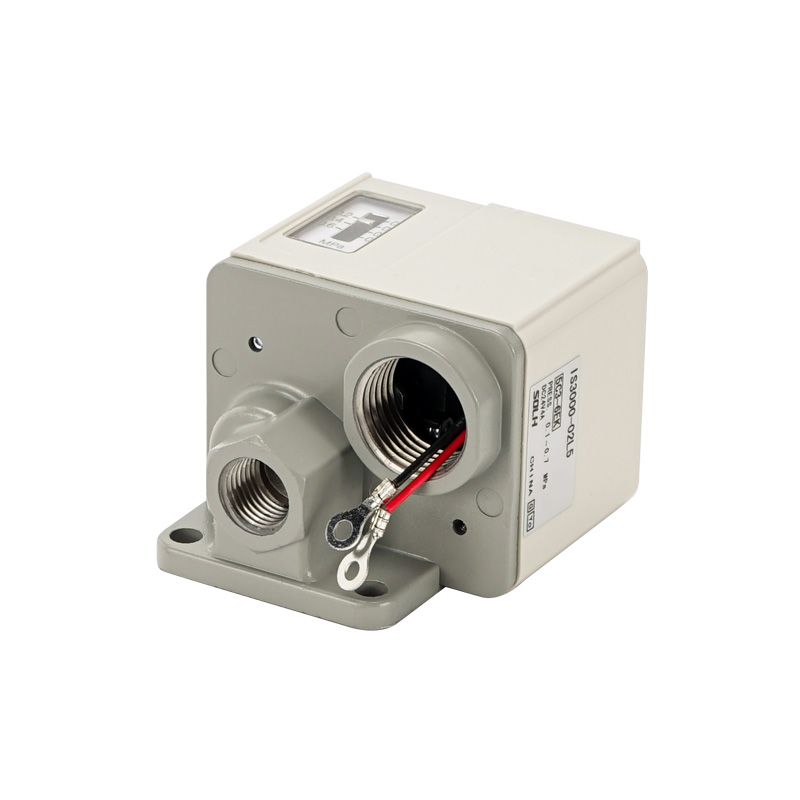

Μηχανικός μικροπνευματικός διακόπτης πίεσης σειράς IS3000

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά SOLH IS3000 είναι ένας κλασικός μηχανικός μικροδιακόπτης πίεσης με έμβολο. Σπρώχνει έναν εσωτερικό διακόπτη μικροεπαφών μέσω της πίεσης αέρα που επενεργεί σε ένα έμβολο ελατηρίου, παρέχοντας ισχυρή άμεση ηλεκτρική έξοδο. Χρησιμοποιείται κυρίως για προστασία κυκλώματος αέρα πάνω/υπό πίεση και αυτόματο έλεγχο σκανδάλης, ίδιας ποιότητας και συμβατή αντικατάσταση με τη σειρά καλαμιών διακόπτη IS10. Ιδανικό για περιβάλλοντα έντονων κραδασμών όπου οι ηλεκτρονικοί ψηφιακοί διακόπτες είναι ασταθείς.

Αρχή Εργασίας & Βασική Δομή

  1. Λειτουργική Αρχή

     -- Ο πεπιεσμένος αέρας σπρώχνει το έμβολο με ελατήριο. Μόλις η πίεση του αέρα φτάσει στο προκαθορισμένο όριο, το έμβολο ενεργοποιεί μηχανικά τον ενσωματωμένο μικροδιακόπτη για να ανοίξει ή να κλείσει το κύκλωμα επαφής. Όταν η πίεση πέσει κάτω από την τιμή υστέρησης, το ελατήριο επαναφέρει το έμβολο και επαναφέρει την αρχική κατάσταση του διακόπτη.

  2. Βασικά δομικά στοιχεία

     -- Κουμπί ρύθμισης άνω πίεσης: Απευθείας περιστροφική ρύθμιση της πίεσης της σκανδάλης χωρίς παροχή ρεύματος

     -- Ενσωματωμένος μικροδιακόπτης 1ab: Γενικό φορτίο AC/DC, απευθείας σύνδεση ακροδεκτών εισόδου PLC ή κίνηση μικρών ηλεκτρομαγνητικών βαλβίδων

     -- Παράθυρο προβολής διαβαθμισμένης πίεσης: Ορατή κλίμακα MPa για μέτρηση προκαθορισμένης πίεσης σε πραγματικό χρόνο

     -- Περίβλημα από χυτό αλουμίνιο: Προστασία από τη σκόνη IP40, κατάλληλο για γενικά περιβάλλοντα εργαστηρίου εργοστασίου

Universal Standard Πίνακας Τεχνικών Προδιαγραφών

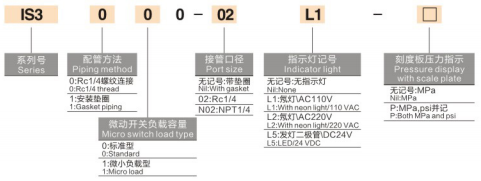

Πλήρης κωδικοποίηση μοντέλου & επεξήγηση παραλλαγής

  1. Παράδειγμα μοντέλου: IS3000-02-P

     -- IS3000: Τυποποιημένη σειρά αμαξώματος με σπείρωμα

     -- 02: Κωδικός νήματος θύρας = Rc1/4; επίθημα N02 = NPT1/4 αμερικανικό νήμα

     -- P: Ενσωματωμένη ενδεικτική λυχνία νέον (κενό = τυπικό μοντέλο χωρίς φως)

 2. Παράγωγα Ειδικά Μοντέλα

     -- IS3100: Παραλλαγή επιφανειακής τοποθέτησης φλάντζας, συνδυασμένη με αρθρωτές μονάδες εξυπηρέτησης αέρα (σειρά AFC/AC) για ενσωματωμένη εγκατάσταση πολλαπλής

     -- IS3010: Ειδικό μοντέλο μικρού φορτίου, βελτιστοποιημένο για μικροσκοπική είσοδο σήματος DC ελεγκτών PLC

Βασικά πλεονεκτήματα προϊόντος

  1. Μηχανικός σχεδιασμός βαρέως τύπου, ανθεκτικός σε κραδασμούς και κραδασμούς

     -- Στερεό έμβολο + κατασκευή μικροεπαφών, σταθερή απόδοση υπό συνεχή δόνηση από δονητές, κρουστικά σφυριά και εξοπλισμός σφράγισης, χωρίς μετατόπιση σήματος ή ψευδή ενεργοποίηση.

  2. Απλή επιτόπια βαθμονόμηση χωρίς ρεύμα

     -- Επάνω περιστροφικό κουμπί ρύθμισης + ορατό βαθμονομημένο παράθυρο. Το όριο πίεσης μπορεί να ρυθμιστεί εκτός σύνδεσης χωρίς να ενεργοποιηθεί ο πίνακας ελέγχου.

  3. Συμβατότητα ευρείας φόρτωσης AC/DC

     -- Η υψηλή χωρητικότητα φορτίου επαφής 1Α επιτρέπει την άμεση οδήγηση μικρών ηλεκτρομαγνητικών βαλβίδων χωρίς ενδιάμεσους ηλεκτρονόμους ή απευθείας σύνδεση με ψηφιακά σημεία εισόδου PLC.

  4. Υπερ-χαμηλή υστέρηση

     -- Μέγιστη νεκρή ζώνη ≤0,05 MPa, σταθερή πίεση ενεργοποίησης και επαναφοράς για να αποφευχθεί η συχνή γρήγορη ενεργοποίηση-απενεργοποίηση του εξοπλισμού κατάντη.

Αντιστοίχιση τυπικών σεναρίων βιομηχανικής εφαρμογής

  1. Προστασία χαμηλής πίεσης κύριας πηγής αέρα

     -- Εγκατεστημένο κατάντη των λιπαντικών μονάδων ρυθμιστή φίλτρου αέρα. ενεργοποιεί το σήμα συναγερμού εάν η πίεση τροφοδοσίας πέσει κάτω από 0,4 MPa για την προστασία των δονητών K/GT, των κρουστικών σφυριών BVP/SK και των πνευματικών ενεργοποιητών από ανεπαρκή ζημιά ώσης.

  2. Επιβεβαίωση θέσης διαδρομής κυλίνδρου

     -- Αφού επεκταθεί πλήρως ο κύλινδρος, η πίεση του θαλάμου ανεβαίνει στην προκαθορισμένη τιμή για να στείλει σήμα διακόπτη για την αλληλασφάλιση στο επόμενο βήμα της διαδικασίας παραγωγής.

  3. Ασφάλεια κυκλώματος δονητή

     -- Παρακολουθεί την πίεση αέρα λειτουργίας. κόβει την τροφοδοσία στις βαλβίδες γρήγορης εξαγωγής XQ όταν η πίεση πέσει κάτω από το όριο για να αποτρέψει την εξάντληση του δονητή που προκαλείται από λειτουργία υπό πίεση.

Σύγκριση απόδοσης: Ψηφιακός διακόπτης IS3000 VS IS10 Reed VS ISE30A

Περίληψη μίας πρότασης

     Ο μηχανικός πνευματικός διακόπτης πίεσης εμβόλου της σειράς SOLH IS3000 διαθέτει χαμηλή υστέρηση, μεγάλη αντοχή σε κραδασμούς και υψηλή χωρητικότητα φορτίου επαφής, με διαθέσιμες παραλλαγές PLC με σπείρωμα/φλάντζα και μικροφόρτιση, που χρησιμοποιούνται ευρέως για προστασία ασφαλείας κυκλώματος αέρα και σήματα αυτόματης ενεργοποίησης διεργασιών σε δονητές, σταθμούς γενικού αυτοματισμού σύσφιξης κυλίνδρων και γενικούς σταθμούς σύσφιξης.
