Μη ρυθμιζόμενο υδραυλικό αμορτισέρ σειράς RB RBQ

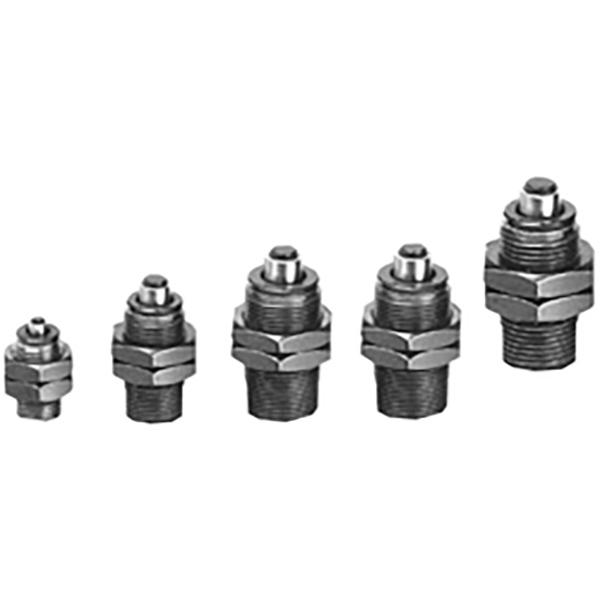

Μη ρυθμιζόμενο υδραυλικό αμορτισέρ σειράς SOLH RB | Στάνταρ ανταλλακτικό αποσβεστήρα SMC

Μάρκα: SOLH by Richge Technology | Υδραυλικό αμορτισέρ SMC RB Equivalent Fixed Orifice

1. Επισκόπηση προϊόντος

  Η σειρά SOLH RB είναιμη ρυθμιζόμενα υδραυλικά αμορτισέρ σύμφωνα με το πρότυπο SMC. Μετατρέπει την κινητική ενέργεια κρούσης σε θερμική ενέργεια μέσω της εσωτερικής πορώδης δομής στραγγαλισμού. Δεν απαιτείται ρύθμιση, έτοιμο για άμεση εγκατάσταση. Χρησιμοποιείται ευρέως για προσωρινή αποθήκευση στο τέλος της διαδρομής, μείωση θορύβου και αποφυγή σύγκρουσης κυλίνδρων αέρα, γραμμικών ολισθήσεων και περιστροφικών μηχανισμών.

2. Βασικά χαρακτηριστικά

     • Δεν χρειάζεται προσαρμογή: Ενσωματωμένος στραγγαλισμός πολλαπλών σταδίων, σταθερή απόδοση από ελαφρύ φορτίο χαμηλής ταχύτητας έως βαρύ φορτίο υψηλής ταχύτητας μετά από μία φορά εγκατάσταση.

     • Συμπαγής σχεδιασμός: Κοντό σώμα με στήριγμα με σπείρωμα. Επιτρέψτε την κακή ευθυγράμμιση τοποθέτησης έως και ±5°, ικανή να απορροφά την ενέργεια ταλάντευσης από τους περιστροφικούς ενεργοποιητές.

     • Άκαμπτο περίβλημα: Μπορεί να χρησιμεύσει ως μηχανικό στοπ χωρίς επιπλέον σκληρό όριο. Ενσωματωμένο ελατήριο επιστροφής.

     • Μεγάλη διάρκεια ζωής: Πλήρως κλειστή κατασκευή με τσιμούχα λαδιού για προστασία από τη σκόνη. Εύρος ταχύτητας κρούσης: 0,05 ~ 5 m/s.

3. Ταξινόμηση υποσειράς SOLH

4. Πίνακας αναφοράς δημοφιλών μοντέλων RB / RBC

Μοντέλο	Νήμα	Εγκεφαλικό επεισόδιο (mm)	Ενέργεια Απορρόφησης (J)	Προτεινόμενη Εφαρμογή
RB0604	Μ6×0,75	4	0.5～0.98	Μικροκύλινδρος, μινιατούρα slide τραπέζι
RB0805	Μ8×1,0	5	1.96	Φ6～Φ12 κύλινδρος αέρα
RB1006	Μ10×1,0	6	3.92	Φ16～Φ20 κύλινδρος αέρα
RB1412	Μ14×1,5	12	19.6	Φ32～Φ40 κύλινδρος αέρα
RB2015	Μ20×1,5	15	58.8	Φ50～Φ63 κύλινδρος αέρα
RB2725	Μ27×1,5	25	147	Φ80～Φ125 κύλινδρος αέρα

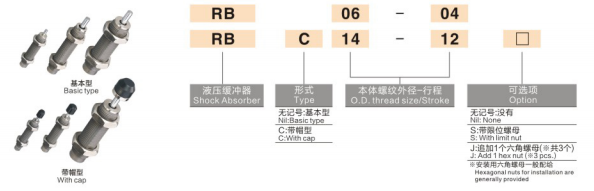

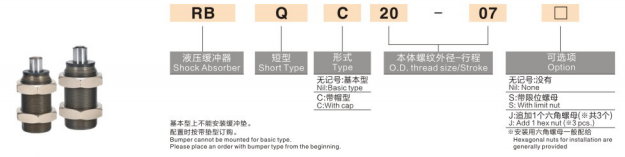

5. Κανόνας κωδικοποίησης μοντέλου

  Παράδειγμα: RB1412
    • RB = Υδραυλικό αμορτισέρ τυπικής σειράς
    • 14 = Μέγεθος νήματος M14×1,5
    •12 = Διαδρομή buffer 12 mm

6. Οδηγίες επιλογής

     • Υπολογίστε την ενέργεια απορρόφησης: E = ½mv² + ώθηση × διαδρομή. Επιλέξτε ένα μοντέλο του οποίου η ονομαστική ενέργεια ≥ υπολογιζόμενη τιμή.

     • Ταιριάξτε σωστά το εγκεφαλικό επεισόδιο: Η διαδρομή του ρυθμιστή πρέπει να είναι μικρότερη από τη συνολική διαδρομή του κινούμενου μηχανισμού για να αποφευχθεί η πρόσκρουση του πυθμένα.

     • Ταχύτητα κρούσης: Τυπικό εύρος εργασίας 0,05～5 m/s. Επικοινωνήστε μαζί μας για ενισχυμένη έκδοση για εφαρμογές εξαιρετικά υψηλής ταχύτητας.

     • Επιλογή περιβάλλοντος: Επιλέξτε RBL για υγρό/υγρό περιβάλλον κοπής. επιλέξτε RBC με καπάκι για συνθήκες έντονης σκόνης.

     • Όριο κακής ευθυγράμμισης: Μέγιστη επιτρεπόμενη έκκεντρη γωνία ≤5°. Τοποθετήστε αιωρούμενο σύνδεσμο εάν η κακή ευθυγράμμιση υπερβαίνει αυτήν την τιμή.

7. Εγκατάσταση & Προφυλάξεις

     • Εφαρμόστε μικρή ποσότητα αναερόβιου ντουλαπιού νήματος στα νήματα. ΜΗ χρησιμοποιείτε ταινία PTFE, η οποία μπορεί να φράξει το στόμιο στραγγαλισμού.

     • Παρέχεται με δύο εξαγωνικά παξιμάδια ασφάλισης συν ένα παξιμάδι αναστολής για αντι-χαλάρωση.

     • Τοποθετείται οριζόντια, κάθετα ή υπό οποιαδήποτε γωνία. Η ράβδος εμβόλου πρέπει να είναι στραμμένη προς την κατεύθυνση κρούσης.

     • Θερμοκρασία λειτουργίας: −10℃ ~ +80℃. Αποφύγετε το γλάσο σε χαμηλή θερμοκρασία.

8. Πλεονέκτημα αντικατάστασης SOLH

   Η σειρά SOLH RB αντιγράφει πλήρως τον κωδικό μοντέλου SMC, τις παραμέτρους διάστασης και απόδοσης, άμεση αντικατάσταση για εισαγόμενους αποσβεστήρες, με ανταγωνιστική τιμή και μικρότερο χρόνο παράδοσης, ιδανικό για μαζική μείωση κόστους εξοπλισμού.
     •RB0805 → Αντικαταστήστε το AC0805
     •RB1412 → Αντικαταστήστε το AC1412
