Μάρκα: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch Πνευματικά Εξαρτήματα
 |
 |
 |
 |
 |
 |
 |
 |
Η σειρά KQ2T ανήκει στην οικογένεια εξαρτημάτων πεπιεσμένου αέρα SOLH πλήρους KQ2 με ένα άγγιγμα, με γρήγορη σχεδίαση plug-and-play χωρίς εργαλεία για διακλάδωση αγωγών αέρα 3 κατευθύνσεων και 4 κατευθύνσεων. Αυτή η σειρά προϊόντων καλύπτει εξαρτήματα τεσσάρων κατευθύνσεων τύπου Τ και σταυρωτού τύπου, συμπεριλαμβανομένων εκδόσεων ίσης διαμέτρου, μείωσης, αρσενικού σπειρώματος (αυτοκρατορικό/μετρικό) για την κάλυψη διαφορετικών απαιτήσεων εκτροπής πνευματικού κυκλώματος και σύνδεσης σωληνώσεων.
Ταξινόμηση υπομοντέλου:
KQ2T: Εξάρτημα μπλουζάκι 3 θυρών τύπου Τ (ίσης διαμέτρου / μειωτικού / εξωτερικού σπειρώματος)

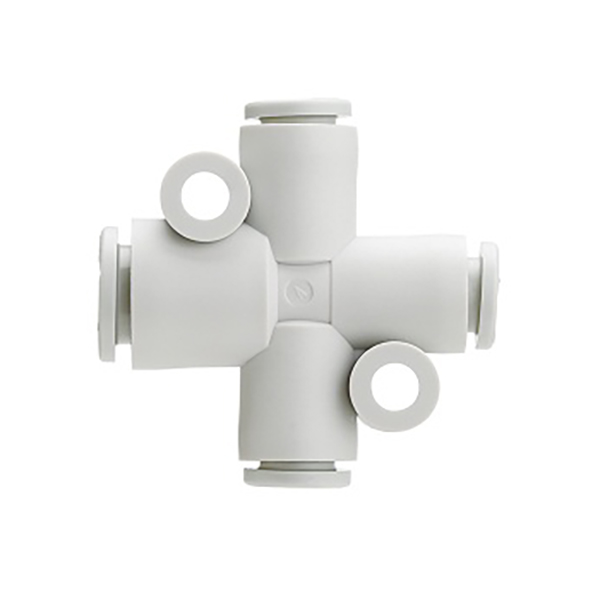

KQ2TW: Εγκάρσια τοποθέτηση 4 κατευθύνσεων (ίση διάμετρος για όλες τις θύρες)
KQ2TX: Εγκάρσια τοποθέτηση 4 κατευθύνσεων (1η προδιαγραφή μείωσης)
KQ2TY: Εγκάρσια προσαρμογή 4 κατευθύνσεων (2η προδιαγραφή μείωσης)
Βασικό Υλικό & Απόδοση: Πλαστικό σώμα PBT υψηλής αντοχής, νύχια συγκράτησης από ανοξείδωτο χάλυβα, δακτύλιοι στεγανοποίησης από καουτσούκ νιτριλίου NBR. Πλήρως συμβατός με πνευματικούς σωλήνες από νάιλον PU και PA, κατάλληλοι τόσο για πνευματικά κυκλώματα αρνητικής πίεσης κενού όσο και για πνευματικά κυκλώματα θετικής πίεσης πεπιεσμένου αέρα, που χρησιμοποιούνται ευρέως σε αυτοματοποιημένο εξοπλισμό και ρομποτικά συστήματα διανομής αέρα.

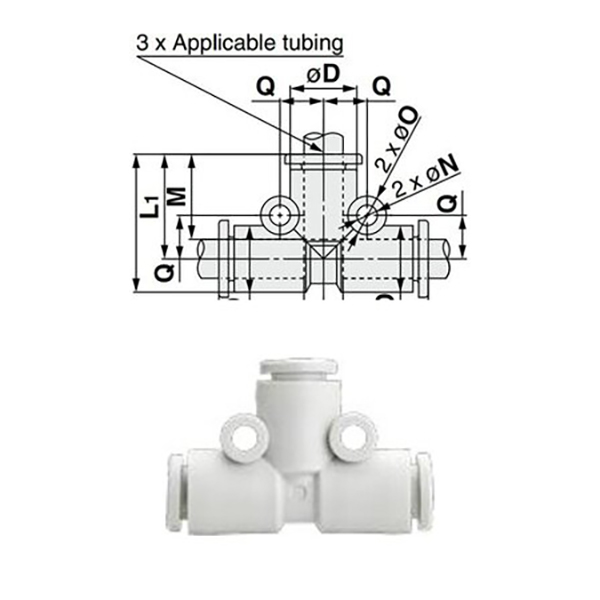

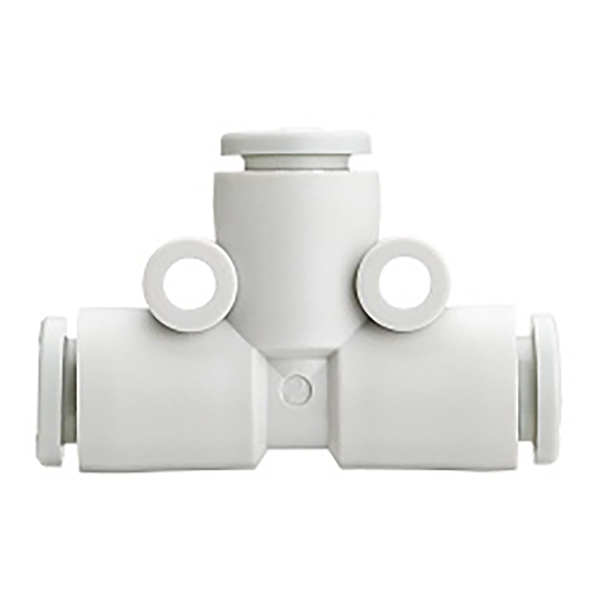

2.1 Μπλουζάκι ίσης διαμέτρου (KQ2T□□-00, Ίδιο μέγεθος 3 κατευθύνσεων χωρίς σπείρωμα)
Τρεις θύρες υιοθετούν την ίδια διάμετρο σωλήνα, χωρίς σχεδιασμό σπειρώματος, που προορίζονται για ίση εκτροπή αέρα πνευματικών αγωγών ίδιας προδιαγραφής.
|
Μοντέλο |
Εξωτερική διάμετρος σωλήνα ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

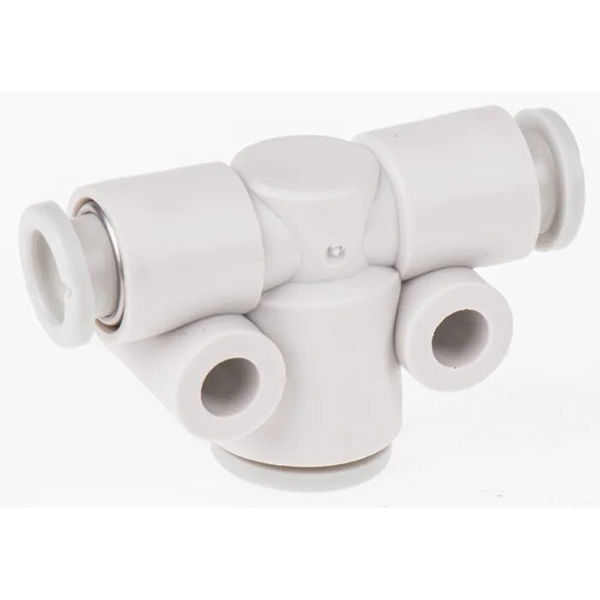

2.2 Reducing Tee (KQ2T①-②, Dual-Size Pipeline Conversion)
Και οι δύο πλευρικές θύρες υιοθετούν διάμετρο ①, η μεσαία επάνω θύρα υιοθετεί διάμετρο ②, που χρησιμοποιείται για τη μετατροπή αγωγών και τη διανομή ροής πνευματικών σωλήνων διαφορετικού διαμετρήματος.
|
Μοντέλο |
Πλαϊνή θύρα ΦD ① (mm) |
Μέση θύρα ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

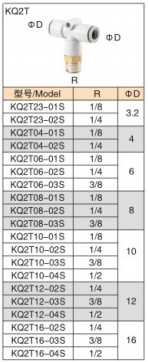

2.3 Imperial R Taper Tee με αρσενικό νήμα
Και οι δύο πλευρικές θύρες για εισαγωγή σωλήνα, μεσαία θύρα με αρσενικό σπείρωμα αυτοκρατορικού R κωνικού για σύνδεση με σπείρωμα με πνευματικές βαλβίδες, κυλίνδρους και άλλα εξαρτήματα.
|
Μοντέλο |
Προδιαγραφή νήματος R |
Εξωτερική διάμετρος σωλήνα ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

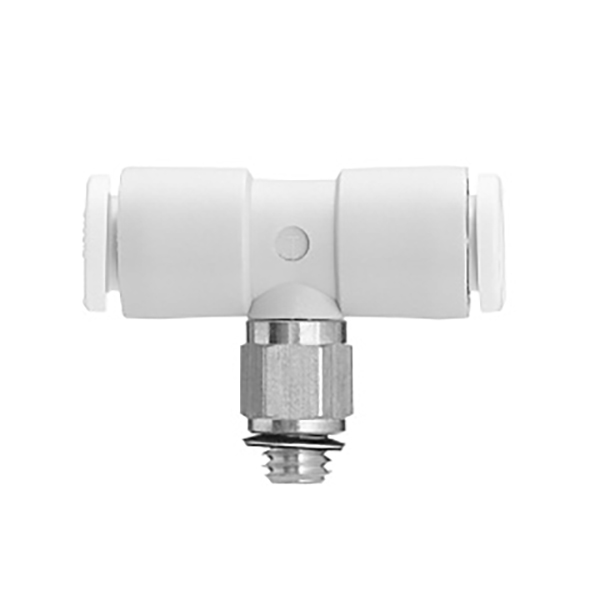

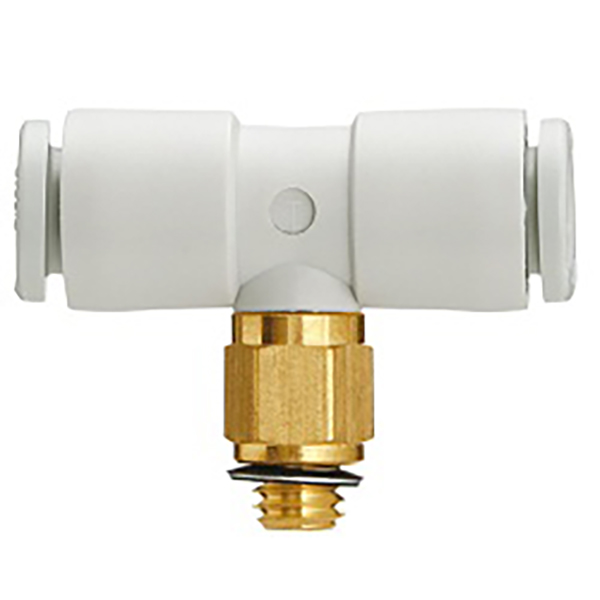

2.4 Αρσενικό μπλουζάκι με μετρικό λεπτό νήμα
Και οι δύο πλευρικές θύρες για εισαγωγή σωλήνα, μεσαία θύρα με μετρικό λεπτό αρσενικό σπείρωμα, κατάλληλες για μικροσκοπικά πνευματικά εξαρτήματα και σωληνώσεις εξοπλισμού αυτοματισμού ακριβείας.
|
Μοντέλο |
Προδιαγραφή μετρικού νήματος |
Εξωτερική διάμετρος σωλήνα ΦD (mm) |
|
KQ2T02-M3G |
Μ3×0,5 |
2 |
|
KQ2T02-M5 |
Μ5×0,8 |
2 |
|
KQ2T23-M3G |
Μ3×0,5 |
3.2 |
|
KQ2T23-M5 |
Μ5×0,8 |
3.2 |
|
KQ2T04-M3G |
Μ3×0,5 |
4 |
|
KQ2T04-M5 |
Μ5×0,8 |
4 |
|
KQ2T04-M6 |
Μ6×1,0 |
4 |
|
KQ2T06-M5 |
Μ5×0,8 |
6 |
|
KQ2T06-M6 |
Μ6×1,0 |
6 |

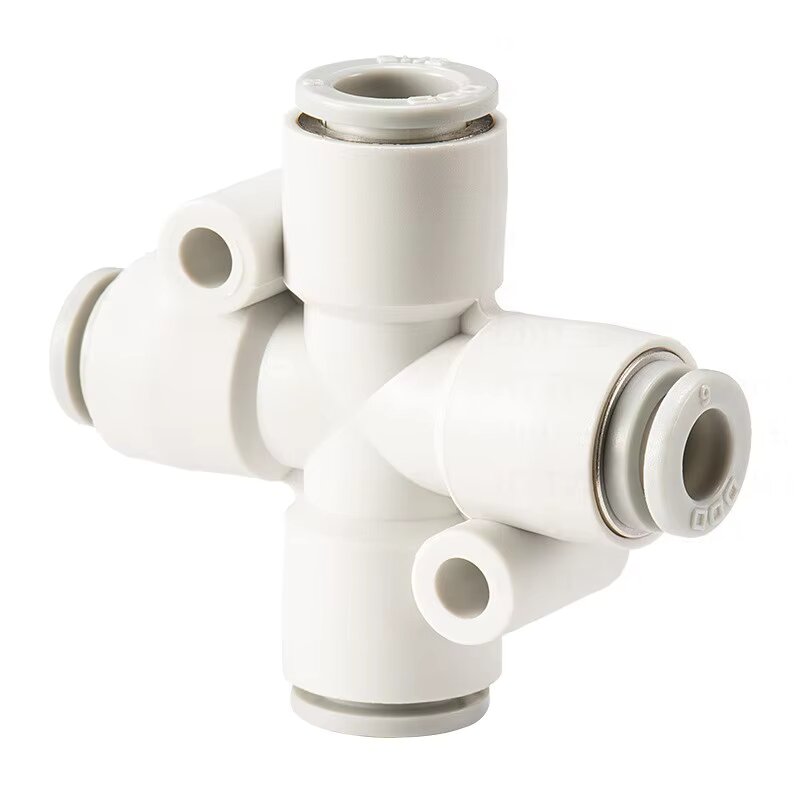

3.1 KQ2TW ίσης διαμέτρου Cross-Fitting (4 θύρες ίδιου μεγέθους)
|
Μοντέλο |
Εξωτερική διάμετρος σωλήνα ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

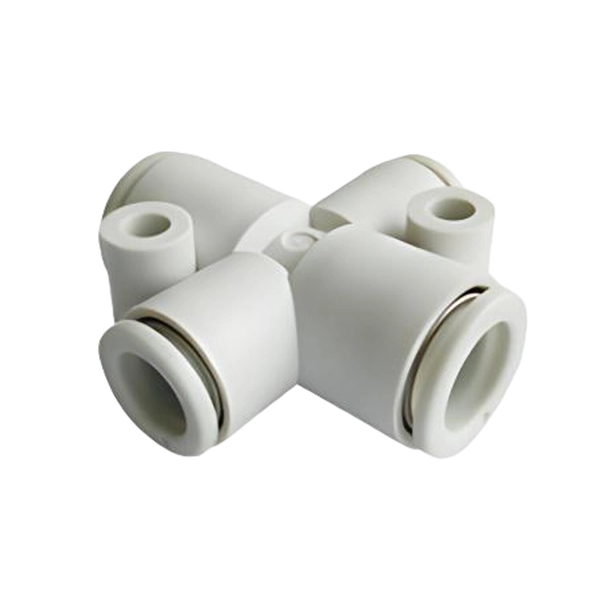

3.2 KQ2TX Reducing Cross Fitting (Τύπος 1)
|
Μοντέλο |
Θύρα ΦD ① (mm) |
Θύρα ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Μειωτική Cross Fitting (Τύπος 2)
|
Μοντέλο |
Θύρα ΦD ① (mm) |
Θύρα ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Είδος |
Παράμετρος |
|
Συμβατή σωλήνωση |
Σωλήνας PU, πνευματικός σωλήνας PA νάιλον |
|
Εύρος πίεσης εργασίας |
-100 kPa (κενό) ~ 1,0 MPa (θετική πίεση) |
|
Θερμοκρασία λειτουργίας |
0℃ ~ 60℃ |
|
Μέθοδος Σύνδεσης |
push-in με ένα άγγιγμα. Πιέστε τον δακτύλιο απελευθέρωσης για να αποσυνδέσετε τη σωλήνωση |
|
Υλικό πυρήνα |
Σώμα PBT, νύχι από ανοξείδωτο χάλυβα, σφράγισμα από καουτσούκ NBR |
• Διακλάδωση πηγών αέρα και εκτροπή αγωγών για αυτοματοποιημένο εξοπλισμό παραγωγής
• Διανομή πνευματικού κυκλώματος για ρομποτικούς βραχίονες και συστήματα βεντούζας κενού
• Κατανομή αέρα πολλαπλών κατευθύνσεων για βρόχους πνευματικού ελέγχου κυλίνδρων
• Συμπαγής σύνδεση αγωγού και μετατροπή διαμέτρου για πνευματικά συστήματα ακριβείας
• Μπλουζάκι ίσης διαμέτρου: Επιλέξτε KQ2Txx-00 για αγωγούς 3 κατευθύνσεων με απόλυτα σταθερές διαμέτρους σωλήνων
• Μειωτικό μπλουζάκι: Επιλέξτε KQ2T①-② για αγωγούς με ίδια πλευρική διάμετρο και διαφορετική μεσαία διάμετρο
• Μπλουζάκι με σπείρωμα: Επιλέξτε KQ2Txx-01S (imperial) / σειρά M (μετρική) για σύνδεση με σπείρωμα με βαλβίδες και κυλίνδρους
• 4-Way Cross Distribution: Επιλέξτε τη σειρά KQ2TW/TX/TY για σενάρια που απαιτούν διακλάδωση αγωγού τεσσάρων κατευθύνσεων
