Σειρά KQ2Z Branch Universal αρσενικός αγκώνας

Εξαρτήματα push-in πολλαπλών θυρών SOLH KQ2Z, πνευματικός διαχωριστής ισοδύναμος SMC KQ2Z. Τέσσερις υπο-τύποι: 1-σε-2, στοιβαζόμενο KQ2ZF, 1-in-4 KQ2ZD και 1-in-6 KQ2ZT. Σώμα PBT με επινικελωμένο ορειχάλκινο νήμα, συμβατό με σωλήνες PU/PA για κυκλώματα κενού και θετικής πίεσης. Η τεχνολογία Richge προσφέρει σταθερό απόθεμα και αξιόπιστη κατασκευή για αυτοματοποίηση διανομής αέρα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εξαρτήματα ώθησης πολλαπλών θυρών σειράς KQ2Z | SMC KQ2Z Iquivalent Pneumatic Splitters

Μάρκα: SOLH by Richge Technology | Εξαρτήματα πολλαπλής πεπιεσμένου αέρα KQ2Z με ένα άγγιγμα

1. Επισκόπηση προϊόντος

KQ2Z series belongs to SOLH KQ2 pneumatic one-touch fitting family. It is male thread multi-branch manifold fitting, featuring single air inlet and multiple simultaneous tube outlets. Push-to-connect design for tool-free tubing insertion & removal, used for centralized air distribution in pneumatic systems. Τέσσερα υπομοντέλα διαθέσιμα:

KQ2Z: Διπλή θύρα 1 σε 2 εξόδου, εξωτερική εξαγωνική τοποθέτηση
KQ2ZF: 1-σε 2-έξω στοιβαζόμενη πολλαπλή, επάνω θηλυκό σπείρωμα Rc για κλιμάκωση επιπλέον πολλαπλών
KQ2ZD: Πολλαπλή διακλάδωσης 1 σε 4 έξω
KQ2ZT: Πολλαπλή διακλάδωσης έξι κατευθύνσεων 1 σε 6 έξω

Βασικά πλεονεκτήματα: Συμπαγής σχεδιασμός πολλαπλής για εξοικονόμηση χώρου εγκατάστασης. Σώμα PBT με επινικελωμένο ορειχάλκινο νήμα. Compatible with PU / PA pneumatic tubing, works for both positive pressure and vacuum circuits. Direct drop-in replacement for original SMC KQ2Z fittings.

2. Επεξήγηση κωδικού μοντέλου

Μορφή: KQ2Z □□ - □□S

KQ2Z: Κωδικός σειράς για εξάρτημα πολλαπλής διακλάδωσης πολλαπλών θυρών
□□: Εξωτερική διάμετρος σωλήνα ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Κατάληξη:

01S02S/03S/04S: Αρσενικό κωνικό νήμα Imperial R (1/8", 1/4", 3/8", 1/2")
M5: Μετρικό αρσενικό νήμα M5×0,8

KQ2ZF: Στοιβαζόμενη έκδοση, κάτω R αρσενικό νήμα + επάνω θηλυκό νήμα Rc. Πολλαπλές KQ2ZF μπορούν να συνδεθούν από άκρο σε άκρο για επέκταση της ποσότητας εξόδου.

3. Πλήρης λίστα μοντέλων

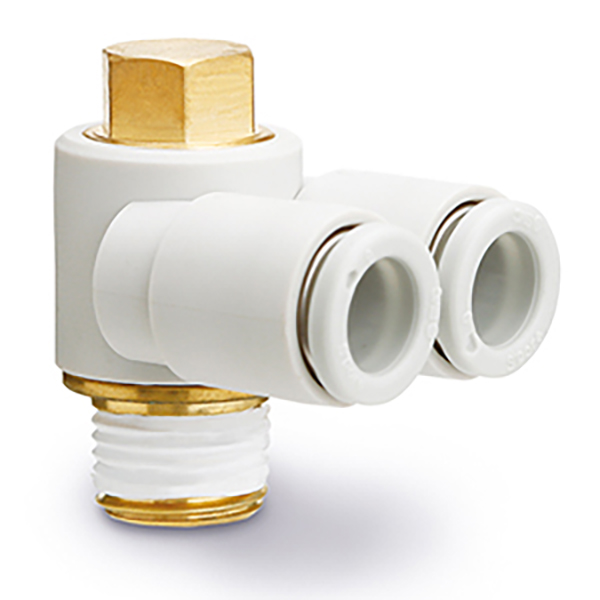

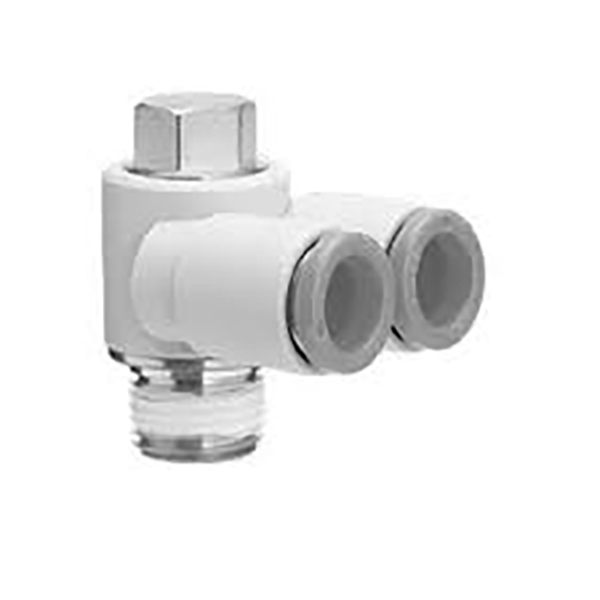

3,1 KQ2Z (1-σε 2-έξοδος, Εξωτερική εξάγωνη βάση)

Μοντέλο	Αρσενικό νήμα R	Σωλήνας ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	Μ5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

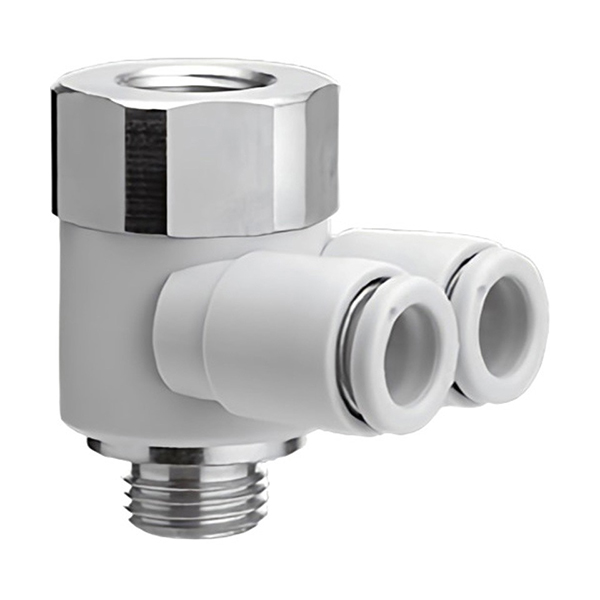

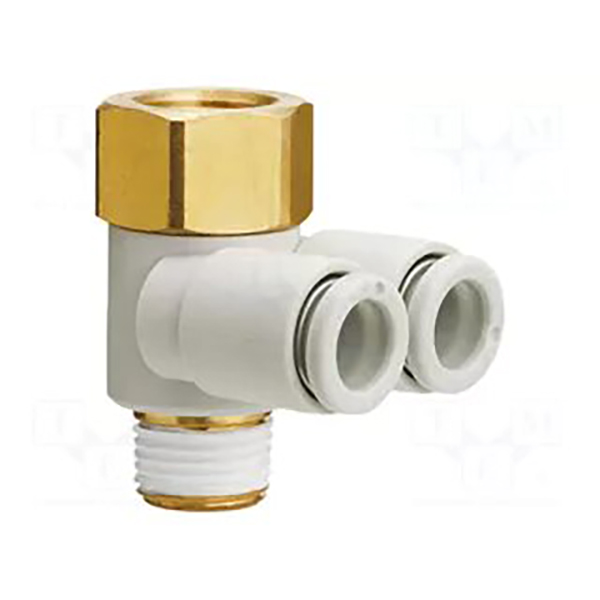

3.2 KQ2ZF (1-σε 2-έξοδος Stackable Type, R + Rc Thread)

Μοντέλο	Νήμα R/Rc	Σωλήνας ΦD
KQ2ZF04-M5	Μ5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

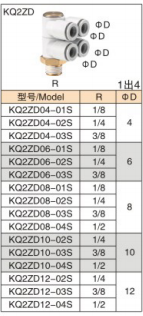

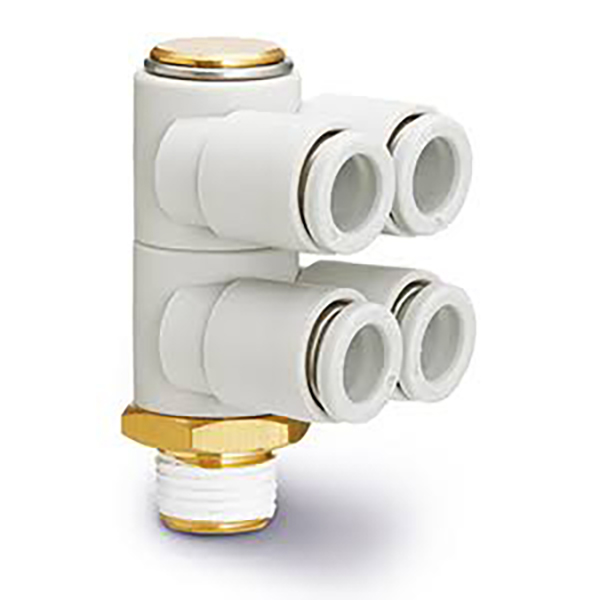

3,3 KQ2ZD (1 σε 4 έξω)

Μοντέλο	Αρσενικό νήμα R	Σωλήνας ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

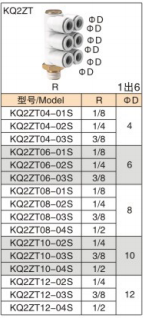

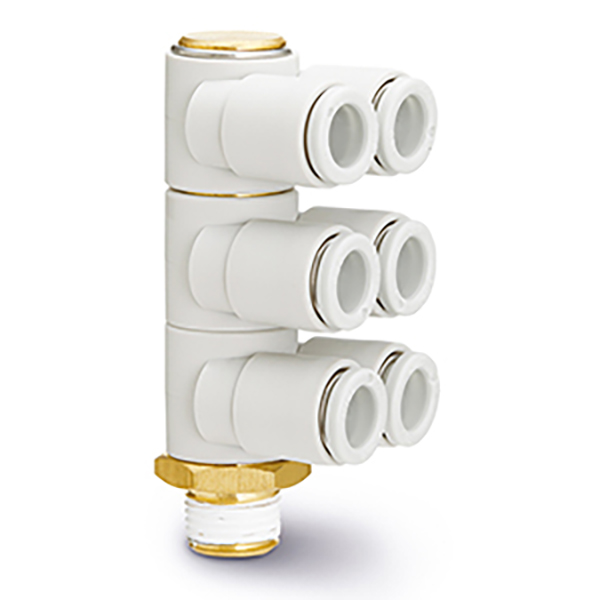

3,4 KQ2ZT (1 σε 6 έξω)

Μοντέλο	Αρσενικό νήμα R	Σωλήνας ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Υλικές & Τεχνικές Προδιαγραφές

Είδος	Παράμετρος
Υλικό σώματος	Πλαστικό μηχανικής PBT, υψηλής αντοχής και αντοχής στην κρούση
Στοιχείο νήματος	Επινικελωμένος ορείχαλκος, αντισκωριακός και ανθεκτικός στη διάβρωση
Δαχτυλίδι σφραγίδας	NBR καουτσούκ νιτριλίου
Συμβατή σωλήνωση	Σωλήνας PU, πνευματικός σωλήνας PA νάιλον
Πίεση Εργασίας	0~1.0MPa, που ισχύει για την αρνητική πίεση κενού
Θερμοκρασία λειτουργίας	-20℃ ~ +60℃
Μέθοδος Σύνδεσης	Εξάρτημα ώθησης. πιέστε τον δακτύλιο απελευθέρωσης για εισαγωγή/αφαίρεση του σωλήνα

5. Σενάρια Εφαρμογής

• Μηχανήματα αυτοματισμού, ρομποτικές συστοιχίες βεντούζες: κατανομή πολλαπλών διαδρομών μονής πηγής αέρα, αντικατάσταση παραδοσιακών μπλοκ πολλαπλών και εξοικονόμηση αποτυπώματος εγκατάστασης

• Συγχρονισμένη παροχή αέρα για πολλαπλούς κυλίνδρους, κεντρικές σωληνώσεις γύρω από συμπαγείς νησίδες βαλβίδων

• Το KQ2ZF μπορεί να στοιβάζεται σε σειρά για να επεκτείνει την ποσότητα εξόδου κατά παραγγελία, ευέλικτη διάταξη πολλαπλής

• Αντικατάσταση εισαγωγής, αντικατάσταση drop-in για εξαρτήματα πολλαπλής σειράς SMC KQ2Z

6. Σημειώσεις εγκατάστασης

• Κόψτε το άκρο του σωλήνα κατακόρυφα επίπεδο, τοποθετήστε πλήρως τη σωλήνωση στο κάτω μέρος της τοποθέτησης για αξιόπιστη σφράγιση.

• Τυλίξτε μια μικρή ποσότητα ταινίας PTFE σε αρσενικά νήματα, εφαρμόστε μέτρια ροπή σύσφιξης για να αποφύγετε το ράγισμα του πλαστικού σώματος.

• Αφαίρεση σωλήνα: πιέστε τον λευκό δακτύλιο απελευθέρωσης και τραβήξτε τον σωλήνα προς τα έξω ταυτόχρονα.

• Για εφαρμογή σε κλιμάκωση KQ2ZF, εγγυήστε τη σφράγιση του σπειρώματος. Μην υπερβαίνετε την ονομαστική πίεση μετά από στοίβαξη σε πολλά στάδια.
