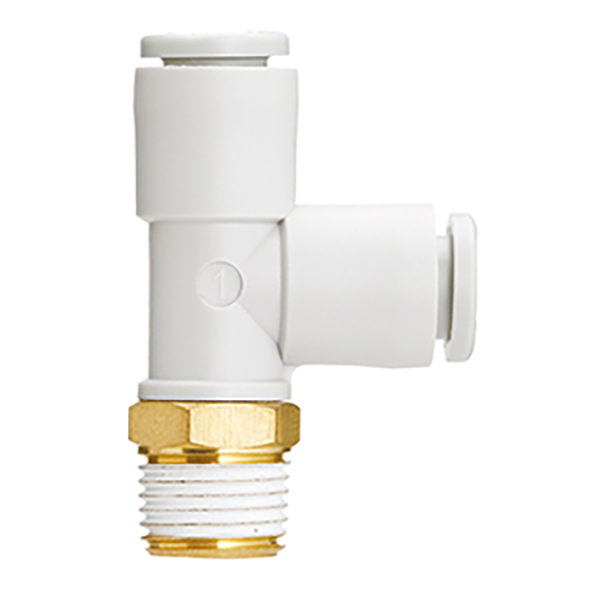

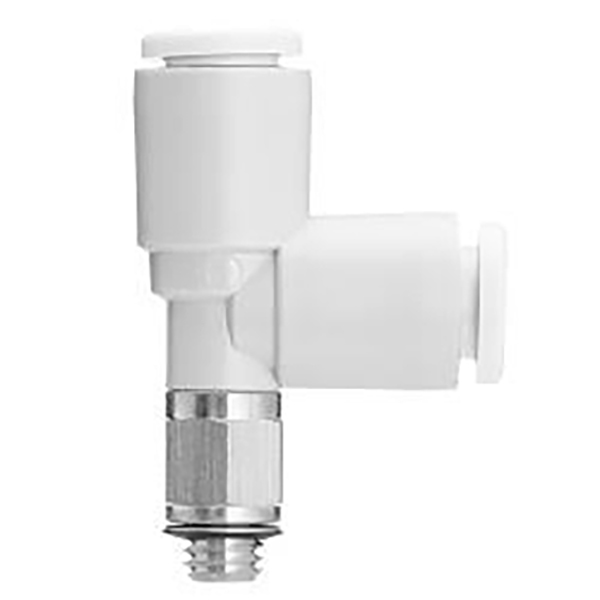

Σειρά KQ2Y αρσενικό μπλουζάκι τρεξίματος Push-in

Σειρά SOLH KQ2Y αρσενικό μπλουζάκι για τρέξιμο | Πνευματικός σύνδεσμος Tee Service

Μάρκα: SOLH by Richge Technology | SMC KQ2Y Ισοδύναμο αρσενικό μπλουζάκι τρεξίματος (Service Tee) Εφαρμογή με ένα πάτημα

1. Επισκόπηση προϊόντος

     Το KQ2Y είναι το Male Run Tee (κοινώς γνωστό ως Service Tee) της σειράς εφαρμογών με ένα πάτημα SOLH KQ2. Η βασική του διαμόρφωση είναι1 είσοδος αρσενικού σπειρώματος + 2 εξόδους ώθησης ίσης διαμέτρου. Διακλαδίζει δύο σωλήνες αέρα απευθείας από την κύρια θυρίδα με σπείρωμα και είναι ένα από τα πιο ευρέως χρησιμοποιούμενα εξαρτήματα διακλάδωσης σε πνευματικά συστήματα.

2. Κανόνες ονομασίας μοντέλου

  Παράδειγμα ανάλυσης μοντέλου:KQ2Y06-01AS
     KQ2: Εξάρτημα push-in δεύτερης γενιάς σειράς KQ2 (λευκό σώμα)
     Y: Μπλουζάκι τρεξίματος, μπλουζάκι με αρσενικό σπείρωμα τύπου Τ (1 είσοδος με σπείρωμα, 2 εξόδους ώθησης)
     06: Εξωτερική διάμετρος σωλήνων για εξόδους ώθησης: φ6mm
     01: Προδιαγραφή αρσενικού νήματος (R18, μετρικό M3/M5/M6)
     Α: Σφράγιση φλάντζας για επαναλαμβανόμενη συναρμολόγηση & αποσυναρμολόγηση. S: Προ-εφαρμοσμένο σφραγιστικό νήματος, μη επαναχρησιμοποιήσιμο. N: Επινικελωμένο ανθεκτικό στη διάβρωση

  Παράδειγμα:KQ2Y04-M5A → Είσοδος αρσενικού σπειρώματος M5, διπλές εξόδους ώθησης φ4mm, στεγανοποίηση φλάντζας.

3. Δομή & Βασικά Χαρακτηριστικά

  3.1 Δομή τύπου T (1 μέσα, 2 έξω)

     • Είσοδος: Αρσενικό σπείρωμα (Metric M / Imperial R), συνδέεται με βαλβίδες, κυλίνδρους αέρα και κύριες σωληνώσεις

     • Καταστήματα: 2 θύρες push-in ίσης διαμέτρου για σωλήνες PU / νάιλον, σύνδεση χωρίς εργαλεία

     • Υποστηρίζει το τέλος του νήματοςΠεριστροφή 360°. Ο προσανατολισμός μπορεί να ρυθμιστεί ελεύθερα μετά την τοποθέτηση για να εξαλειφθεί η πίεση συστροφής στη σωλήνωση.

  3.2 Βασικά πλεονεκτήματα

     • Σχεδιασμός φιλικός προς την εξυπηρέτηση: Δεν χρειάζεται να κόψετε τον κύριο σωλήνα. Διακλαδώστε απευθείας από τη θύρα με σπείρωμα για εύκολη προσθήκη και συντήρηση κυκλώματος.

     • Συμπαγές και ελαφρύ: Πλαστικό σώμα PBT + επινικελωμένο ορειχάλκινο νήμα, μικρό αποτύπωμα και χαμηλό βάρος.

     • Συμβατό με κενό: Λειτουργεί από -100kPa κενό έως 1,0MPa θετική πίεση, κατάλληλο για κυκλώματα κενού.

     • Υψηλή απόδοση σφράγισης: Δακτύλιος στεγανοποίησης NBR. Το παρέμβυσμα τύπου Α επιτρέπει την επαναλαμβανόμενη αποσυναρμολόγηση. Το προεπικαλυμμένο στεγανωτικό τύπου S αποτρέπει τη διαρροή.

     • Εύκολη απελευθέρωση σωλήνα: Στρογγυλό κουμπί απελευθέρωσης. Πιέστε για να αφαιρέσετε τη σωλήνωση χωρίς να καταστρέψετε το εξωτερικό τοίχωμα του σωλήνα.

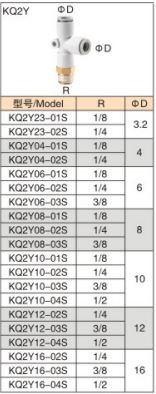

4. Λίστα μοντέλου & προδιαγραφών

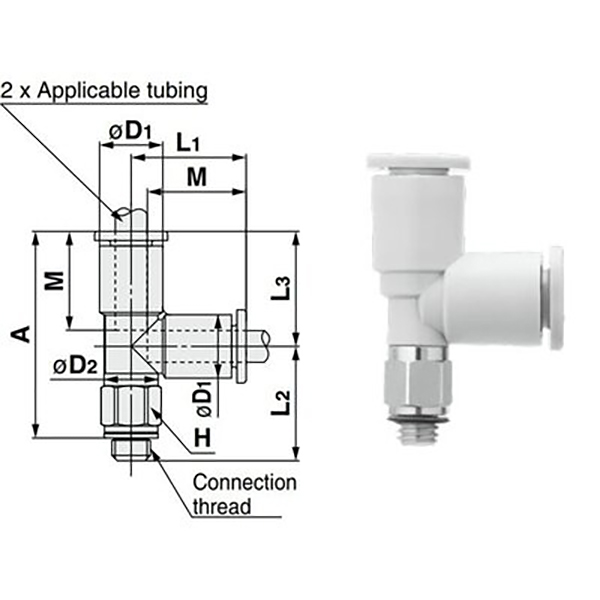

  4.1 Μετρικό νήμα (M3/M5/M6)

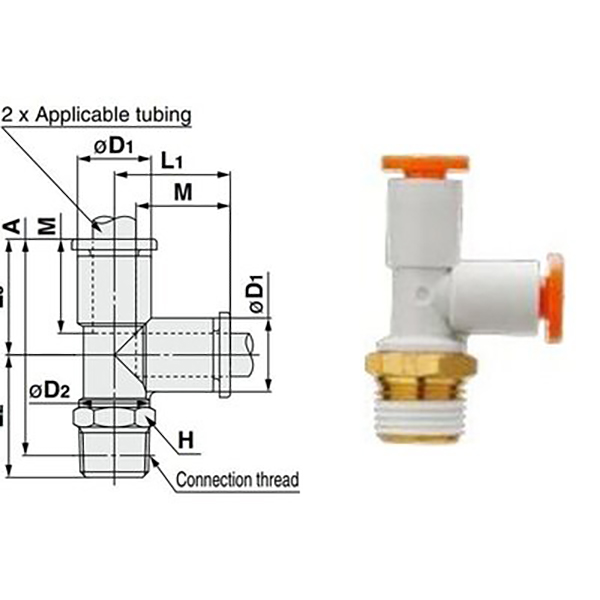

  4.2 Imperial Pipe Thread (R1/8 ~ R1/2, Industry Standard)

5. Γενικές τεχνικές προδιαγραφές (Πρότυπο σειράς KQ2)

6. Σύγκριση επιλογής: KQ2Y vs KQ2D vs KQ2T

7. Οδηγίες επιλογής & εγκατάστασης

  Οδηγός επιλογής

     • Διακλάδωση από ηλεκτρομαγνητική βαλβίδα / αρσενική θύρα σπειρώματος κυλίνδρου → KQ2Y (π.χ. KQ2Y06-01AS)

     • Διαχωρισμός 1 προς 2 στη μεσαία σωλήνωση, απαίτηση χαμηλού θορύβου → KQ2D

     • Τυπικό διαίρεση ορθής γωνίας, ευαίσθητο στο κόστος έργο → KQ2T

  Σημειώσεις εγκατάστασης

     • Κόψτε τη σωλήνωση επίπεδη χωρίς γρέζια. Εισαγάγετε πλήρως τη σωλήνωση μέχρι να ακούσετε ένα κλικ για να αποφύγετε τη διαρροή αέρα.

     • Ο τύπος Α (φλάντζα) μπορεί να αποσυναρμολογηθεί επανειλημμένα. Ο τύπος S (προεπικαλυμμένο στεγανωτικό) χρειάζεται εκ νέου σφράγιση μετά την αποσυναρμολόγηση.

     • Για εφαρμογές κενού, επιλέξτε Τύπος Α με σφράγιση NBR για να διατηρήσετε σταθερό το επίπεδο κενού.

8. Τυπικές εφαρμογές

     • Διακλάδωση εξόδου ηλεκτρομαγνητικής βαλβίδας: Το KQ2Y06-01AS τοποθετείται στη θύρα R1/8 της ηλεκτρομαγνητικής βαλβίδας 5/2 κατευθύνσεων για την παροχή δύο κυλίνδρων αέρα.

     • Συγχρονισμένος έλεγχος κυλίνδρου: KQ2Y08-02AS στην κύρια θύρα με σπείρωμα R1/4 για διαχωρισμό σε δύο σωλήνες φ8 για σύγχρονη ενεργοποίηση διπλού κυλίνδρου.

     • Μετασκευή κυκλώματος κενού: Διακλάδωση από την κύρια θύρα σπειρώματος της γεννήτριας κενού σε βεντούζες κενού, εύκολη συντήρηση και τροποποίηση.
