Μάρκα: SOLH by Richge Technology | KQ2W Extended L-Type One-Touch Ebow
 |
 |
 |
Η σειρά KQ2W είναι αγκώνα ώθησης με εκτεταμένο στέλεχος τύπου L εντός της οικογένειας πνευματικών εξαρτημάτων SOLH KQ2. Κατασκευή ορθής γωνίας 90°. Το ένα άκρο αρσενικό νήμα (ιμπεριαλικό κωνικό σπείρωμα R / μετρικό λεπτό νήμα M), το άλλο άκρο για εισαγωγή πνευματικού σωλήνα PU/PA. Η σειρά περιλαμβάνει επίσης μη μειωτική εκτεταμένη έκδοση KQ2Wxx-99, και τα δύο άκρα για σύνδεση σωλήνα για επιμήκυνση αγωγού και αποφυγή εμποδίων.
Βασικό πλεονέκτημα: Ο εκτεταμένος σχεδιασμός στελέχους επιλύει τους περιορισμούς χώρου εγκατάστασης και τις μηχανικές παρεμβολές. Δομή με ένα άγγιγμα, εισαγωγή και αφαίρεση σωλήνα χωρίς εργαλεία. Πλαστικό σώμα + τμήμα με σπείρωμα ορείχαλκου, αντιγηραντικό, συμβατό με κυκλώματα πεπιεσμένου αέρα και κενού. Άμεση εισαγωγή υποκατάστατο για τη σειρά SMC KQ2W για έργα στο εξωτερικό.
Μορφή: KQ2W □□ - □□S
KQ2W: Κωδικός σειράς για εκτεταμένο αγκώνα τύπου L
□□: Εξωτερική διάμετρος σωλήνα ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Κατάληξη:01S02S/03S/04S: Αρσενικό νήμα Imperial R (1/8",1/4",3/8",1/2")
M3GM5: Μετρικό αρσενικό νήμα M3×0,5 / M5×0,8
-99: Μη μειωτική εκτεταμένη έκδοση, και τα δύο άκρα σύνδεση σωλήνα ίδιας διαμέτρου, χωρίς σπείρωμα
|
Είδος |
Παράμετρος |
|
Υλικό σώματος |
Πλαστικό μηχανικής PBT, υψηλή αντοχή στην κρούση |
|
Ενότητα νήματος |
Ορείχαλκος με επινικελωμένη επένδυση για πρόληψη σκουριάς |
|
Υλικό σφραγίδας |
NBR καουτσούκ νιτριλίου |
|
Συμβατή σωλήνωση |
Σωλήνας PU, πνευματικός σωλήνας PA νάιλον |
|
Πίεση Εργασίας |
0~1,0MPa, που ισχύει για το κενό |
|
Θερμοκρασία λειτουργίας |
-20℃ ~ +60℃ |
|
Μέθοδος Σύνδεσης |
Push-in? πιέστε τον δακτύλιο απελευθέρωσης για εισαγωγή ή αποσύνδεση του σωλήνα |

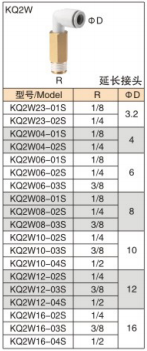

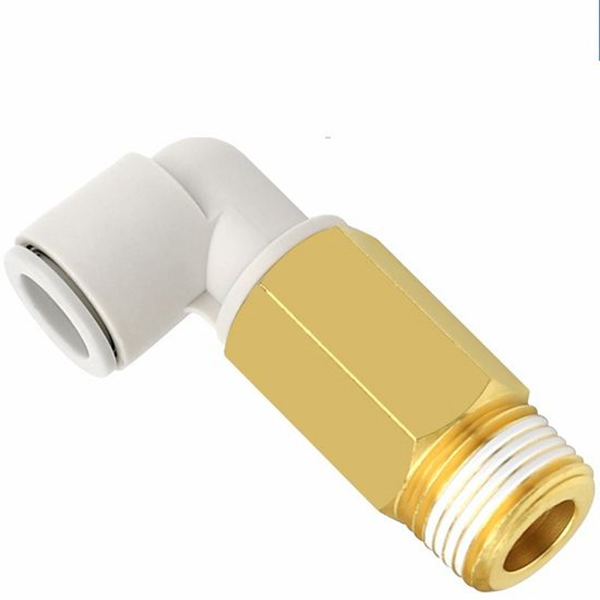

4.1 Έκδοση Imperial R Thread (ορειχάλκινο αρσενικό νήμα)
|
Μοντέλο |
Αρσενικό νήμα R |
Σωλήνας ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

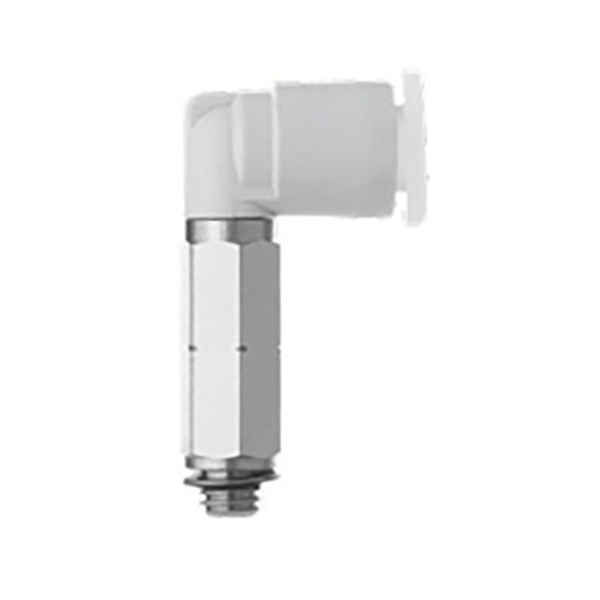

Έκδοση 4.2 Metric M Thread
|
Μοντέλο |
Αρσενικό νήμα |
Σωλήνας ΦD |
|
KQ2W02-M3G |
Μ3×0,5 |
2 |
|
KQ2W02-M5 |
Μ5×0,8 |
2 |
|
KQ2W23-M3G |
Μ3×0,5 |
3.2 |
|
KQ2W23-M5 |
Μ5×0,8 |
3.2 |
|
KQ2W04-M3G |
Μ3×0,5 |
4 |
|
KQ2W04-M5 |
Μ5×0,8 |
4 |
|
KQ2W06-M5 |
Μ5×0,8 |
6 |

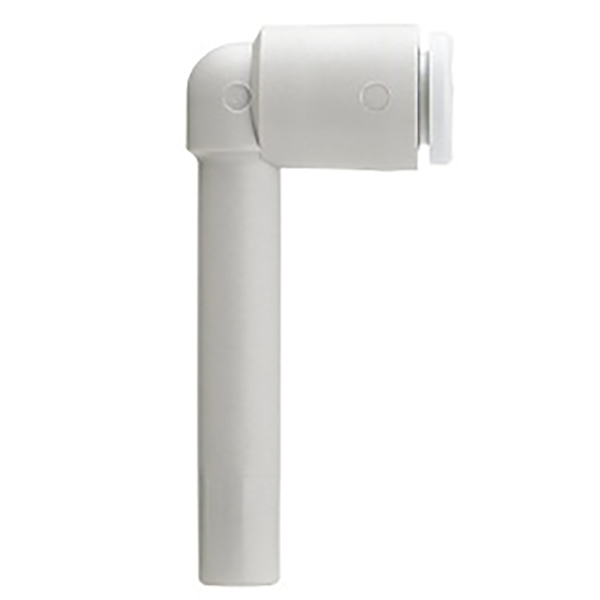

4.3 Εκτεταμένη έκδοση χωρίς μείωση (από σωλήνα σε σωλήνα, χωρίς νήμα)
|
Μοντέλο |
Θύρα 1 ΦD |
Θύρα 2 ΦΔ |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Αποφύγετε τις μηχανικές παρεμβολές για κυλίνδρους, γεννήτριες κενού και ηλεκτρομαγνητικές βαλβίδες. επέκταση και ανακατεύθυνση της κατεύθυνσης του αγωγού
• Εκτεταμένη δρομολόγηση σωλήνων 90° για ρομποτικά κυκλώματα βεντούζας κενού σε συμπαγείς γραμμές αυτοματισμού
• Άμεση αντικατάσταση του γνήσιου SMC KQ2W, αντικατάσταση εισαγωγής για μείωση κόστους
• Κόψτε τη σωλήνωση κατακόρυφα και επίπεδη, εισαγάγετε πλήρως προς τα κάτω για να εξασφαλίσετε τη σφράγιση.
• Η ταινία PTFE μπορεί να τυλιχτεί σε κλωστές. Μην σφίγγετε υπερβολικά τα σπειρώματα για να αποτρέψετε το ράγισμα του σώματος της εφαρμογής.
• Αφαίρεση σωλήνα: πιέστε τον λευκό δακτύλιο απελευθέρωσης και τραβήξτε τον σωλήνα προς τα έξω ταυτόχρονα.
