Πνευματικά εξαρτήματα ώθησης σειράς KQ2V

Σειρά SOLH KQ2V Πνευματικά εξαρτήματα διακλάδωσης L | Ισοδύναμο SMC KQ2V

Μάρκα: SOLH by Richge Technology | Οικογένεια πεπιεσμένου αέρα L KQ2V One-Touch

1. Επισκόπηση προϊόντος

     Η σειρά SOLH KQ2V είναι πνευματικά εξαρτήματα push-in τύπου L αρσενικού νήματος με πολλαπλές παραλλαγές διακλάδωσης. Σχεδιασμένο για διανομή πηγής αέρα και αλλαγή κατεύθυνσης αγωγού σε πνευματικά κυκλώματα. Πλήρως εναλλάξιμα με τη σειρά SMC KQ2V. Κατασκευασμένο με λευκό πλαστικό σώμα μηχανικής και επινικελωμένο ορειχάλκινο νήμα. Γρήγορη συναρμολόγηση χωρίς κόλλα. Συμβατό με πνευματικό σωλήνα PU & PA. Αναπτύσσεται ευρέως σε μηχανήματα αυτοματισμού, συλλογή και τοποθέτηση κενού και συστήματα σωληνώσεων κυλίνδρων.

  Πέντε υπομοντέλα για διαφορετικές απαιτήσεις διάταξης:

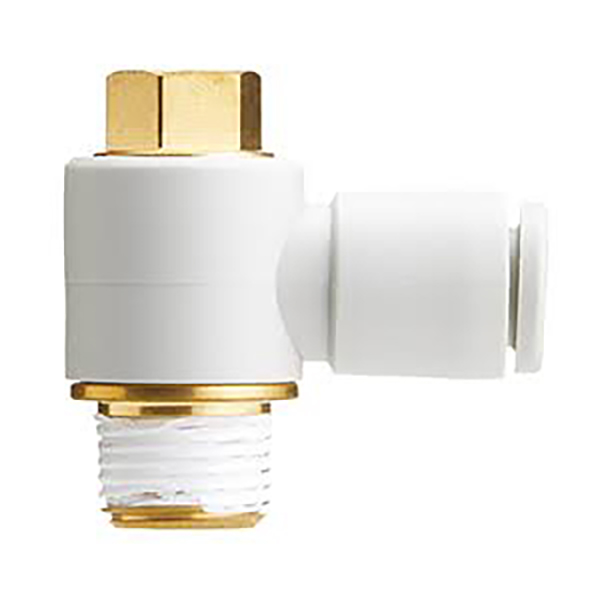

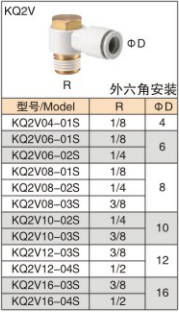

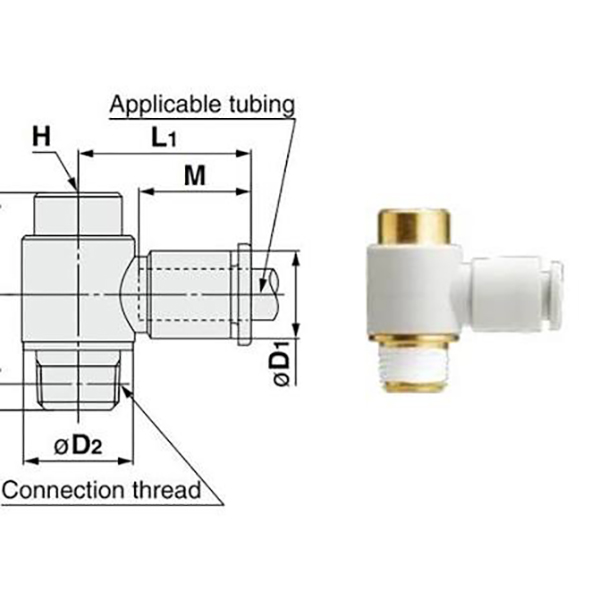

     KQ2V: Τυπική μονή έξοδος τύπου L, εξωτερική εξάγωνη τοποθέτηση, 1 σε 1 έξοδο

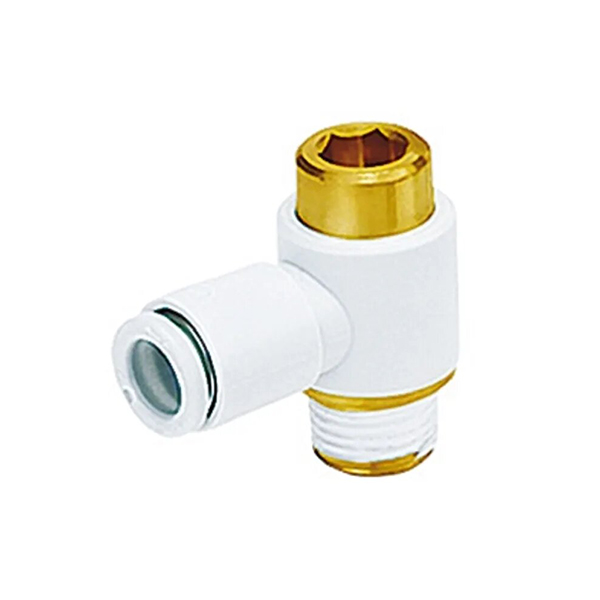

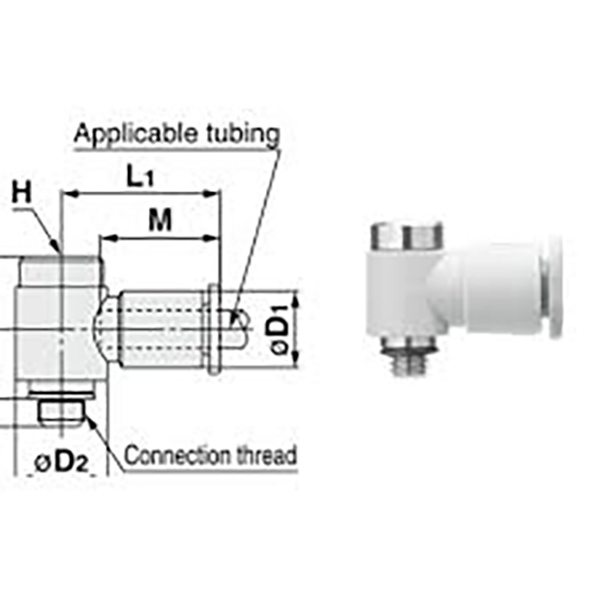

     KQ2VS: Στάνταρ μονή έξοδος τύπου L, εσωτερική εξάγωνη υποδοχή, 1 σε 1 έξοδο

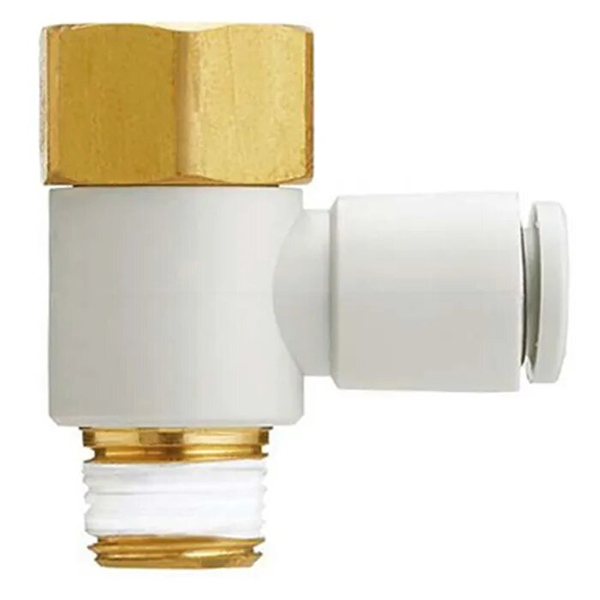

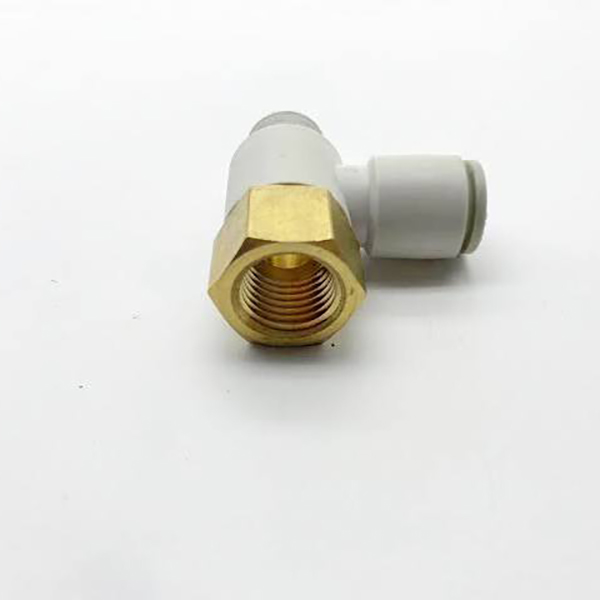

     KQ2VF: Cascadable προσαρμογή L, αρσενικό νήμα R + θηλυκό νήμα Rc, διαθέσιμη σύνδεση σειράς, 1-in 1-out

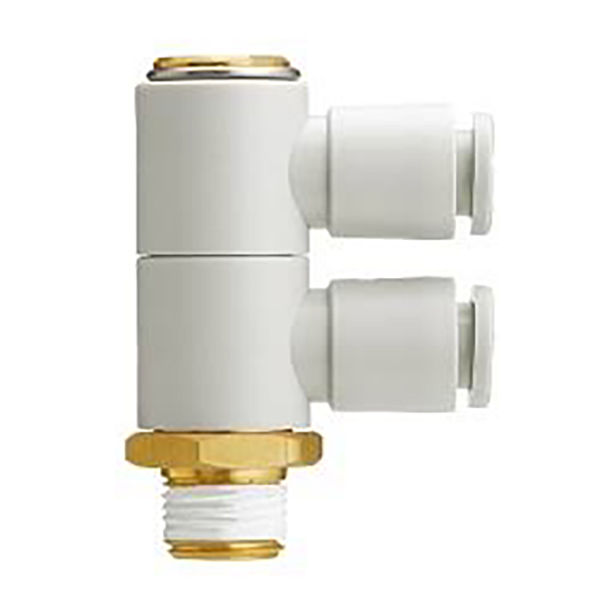

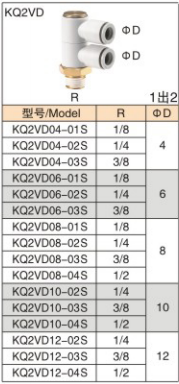

    KQ2VD: Κατακόρυφο εξάρτημα 1-προς-2 κλαδιών, μία είσοδος αρσενικού σπειρώματος, δύο εξόδους σωλήνα ίσης διαμέτρου

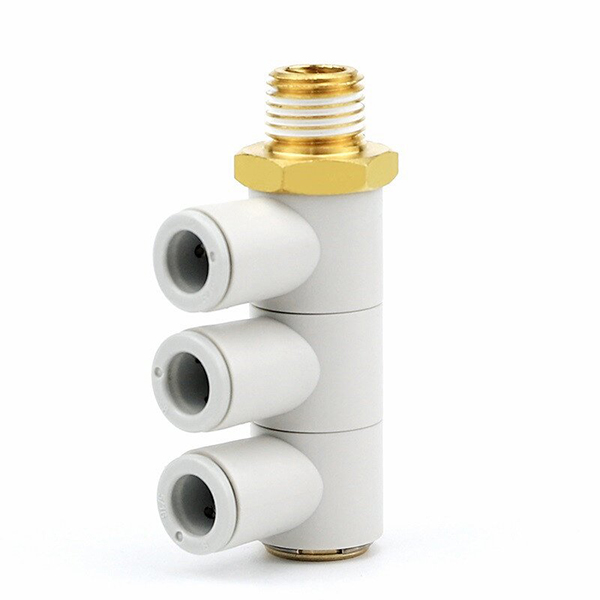

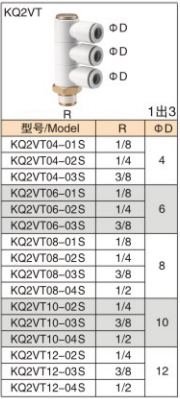

     KQ2VT: Κατακόρυφο εξάρτημα από 1 έως 3 κλαδιά, μία είσοδος αρσενικού σπειρώματος, τρεις εξόδους εύκαμπτου σωλήνα ίσης διαμέτρου

2. Επεξήγηση κωδικού μοντέλου

  Παράδειγμα: KQ2VD04-01S

      KQ2V = Κωδικός βάσης σειράς

      D  T / S / F = Επίθημα δομής

     D: 1-προς-2 κατακόρυφο κλάδο

     Τ: 1-προς-3 κατακόρυφο κλάδο

     S: Εσωτερικός εξάγωνος L αγκώνας

      F: Cascadable L αγκώνας

     Χωρίς επίθημα: Εξωτερικό εξάγωνο πρότυπο L αγκώνα

     04 = Εξωτερική διάμετρος σωλήνα ΦD: 4mm

     01S = Αρσενικό νήμα R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; Μ5=Μ5×0,8

3. Συνοπτικός Πίνακας Προδιαγραφών

4. Υλικό & Συνθήκες Λειτουργίας

5. Χαρακτηριστικά υπομοντέλου

     • KQ2V (Εξωτερικός εξάγωνος L αγκώνας): Στάνταρ αγκώνα L με εξωτερικό εξάγωνο άκρο σπειρώματος για σφίξιμο με το κλειδί. Ο πιο ευρέως χρησιμοποιούμενος βασικός τύπος, υποστηρίζει σωλήνες μεγάλου μεγέθους max Φ16.

     • KQ2VS (Εσωτερικός εξάγωνος αγκώνας L): Εσωτερικό εξάγωνο αντίθετης οπής στη θύρα σπειρώματος. Σχεδιασμένο για περιορισμένο στενό χώρο εγκατάστασης. Η παραλλαγή μικρού νήματος M5 ταιριάζει με μικροσκοπικούς κυλίνδρους.

     • KQ2VF (Cascadable L Ebow): Εξοπλισμένο με αρσενικό νήμα R και θηλυκό νήμα Rc. Πολλά εξαρτήματα μπορούν να συνδεθούν σε σειρά για διακλάδωση πολλαπλών διαδρομών, μειώνοντας την απαίτηση για μπλοκ πολλαπλών.

     • KQ2VD (Κατακόρυφος κλάδος 1-προς-2): Μονή είσοδος αέρα με σπείρωμα, χωρίζεται κάθετα σε δύο ίσες εξόδους σωλήνων. Συμπαγής κατανομή αέρα 1-σε-2-έξω, μειώνει τον συνολικό αριθμό εξαρτημάτων.

     • KQ2VT (Κατακόρυφος κλάδος 1-προς-3): Μία είσοδος αέρα με σπείρωμα, χωρίζεται κατακόρυφα σε τρεις ίσες εξόδους σωλήνων. Μίνι πολλαπλή αέρα, που χρησιμοποιείται συνήθως για διανομή αέρα πολλαπλών βεντούζες στον αυτοματισμό.

6. Οδηγίες εγκατάστασης

     •  Κόψτε το άκρο του σωλήνα κάθετα και επίπεδο. Εισαγάγετε τη σωλήνωση κατευθείαν στο εξάρτημα μέχρι να ακούσετε ένα «κλικ» για επιβεβαίωση κλειδώματος.

     •  Αφαίρεση σωλήνα: Πιέστε το λευκό κολάρο απελευθέρωσης στο εξάρτημα και τραβήξτε τη σωλήνωση προς τα έξω ταυτόχρονα.

     •  Τυλίξτε ταινία PTFE σε κλωστές. Σφίξτε μόνο στο εξαγωνικό τμήμα. Μην εφαρμόζετε ποτέ ροπή σε πλαστικό σώμα για να αποφύγετε το ράγισμα.

     •  Για τη σειρά KQ2VF σε σειριακή σύνδεση, εξασφαλίστε τη σωστή στεγανοποίηση του σπειρώματος για να αποφύγετε τη διαρροή αέρα.

7. Σενάρια Εφαρμογής

     • Μηχανήματα αυτοματισμού

     • Ρομποτικά συστήματα βεντούζας κενού

     • Κατανομή πηγής αέρα για πνευματικούς κυλίνδρους

     • Πνευματικά κυκλώματα σε γραμμές παραγωγής

     • Μηχανήματα συσκευασίας & δοκιμαστικά κυκλώματα αέρα
